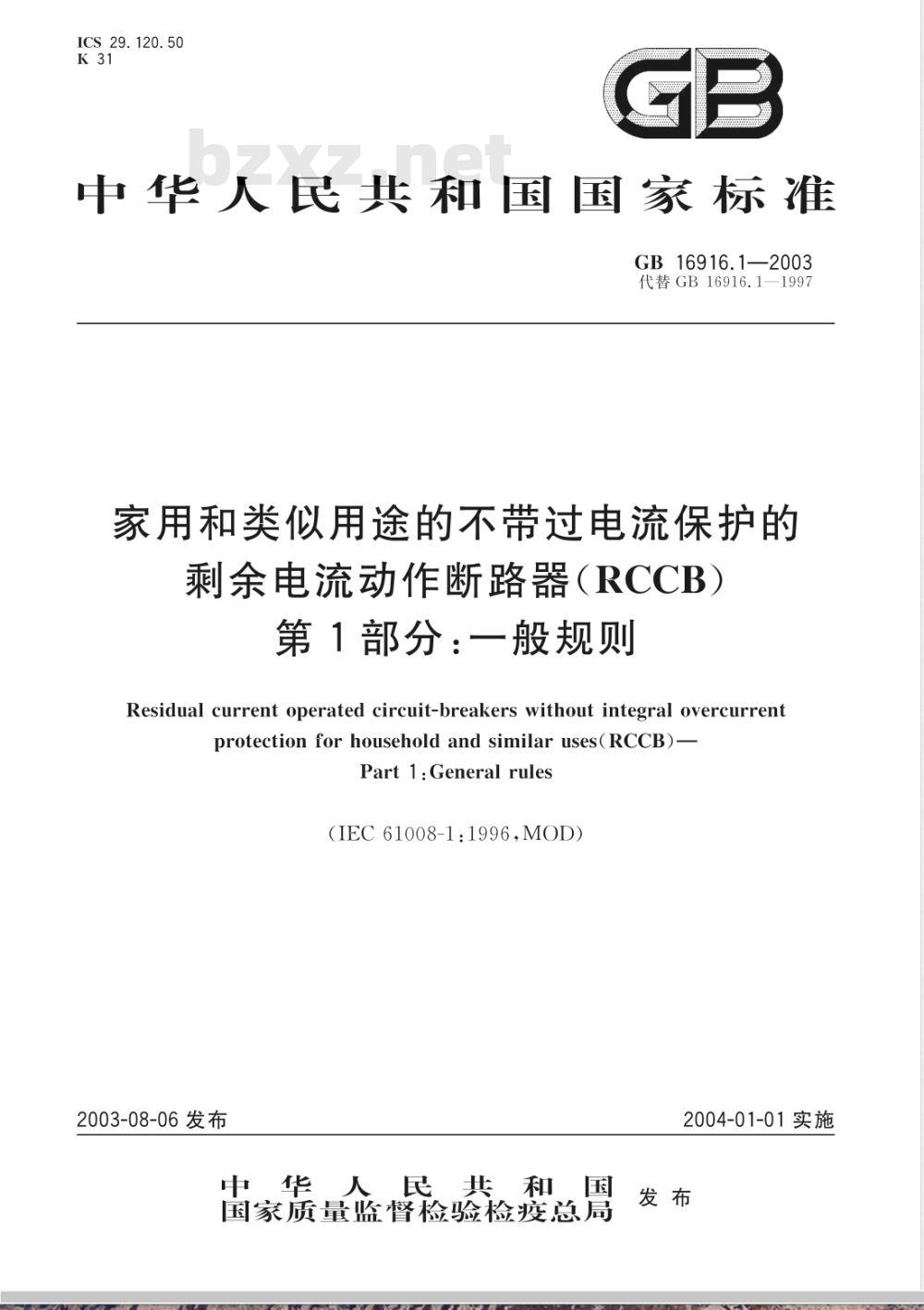

ICS 29. 120. 50
中华人民共和国国家标准　
GB16916.1—2003
代替GB16916.1—1997
家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）
第 1部分：一般规则　
Residual current operated circuit-breakers without integral overcurrentprotection for household and similar uses(RCCB)-Part 1:General rules
(IEC 61008-1:1996,MOD)
2003-08-06发布
中华人民共和国
国家质量蓝督检验检疫总局
2004-01-01实施

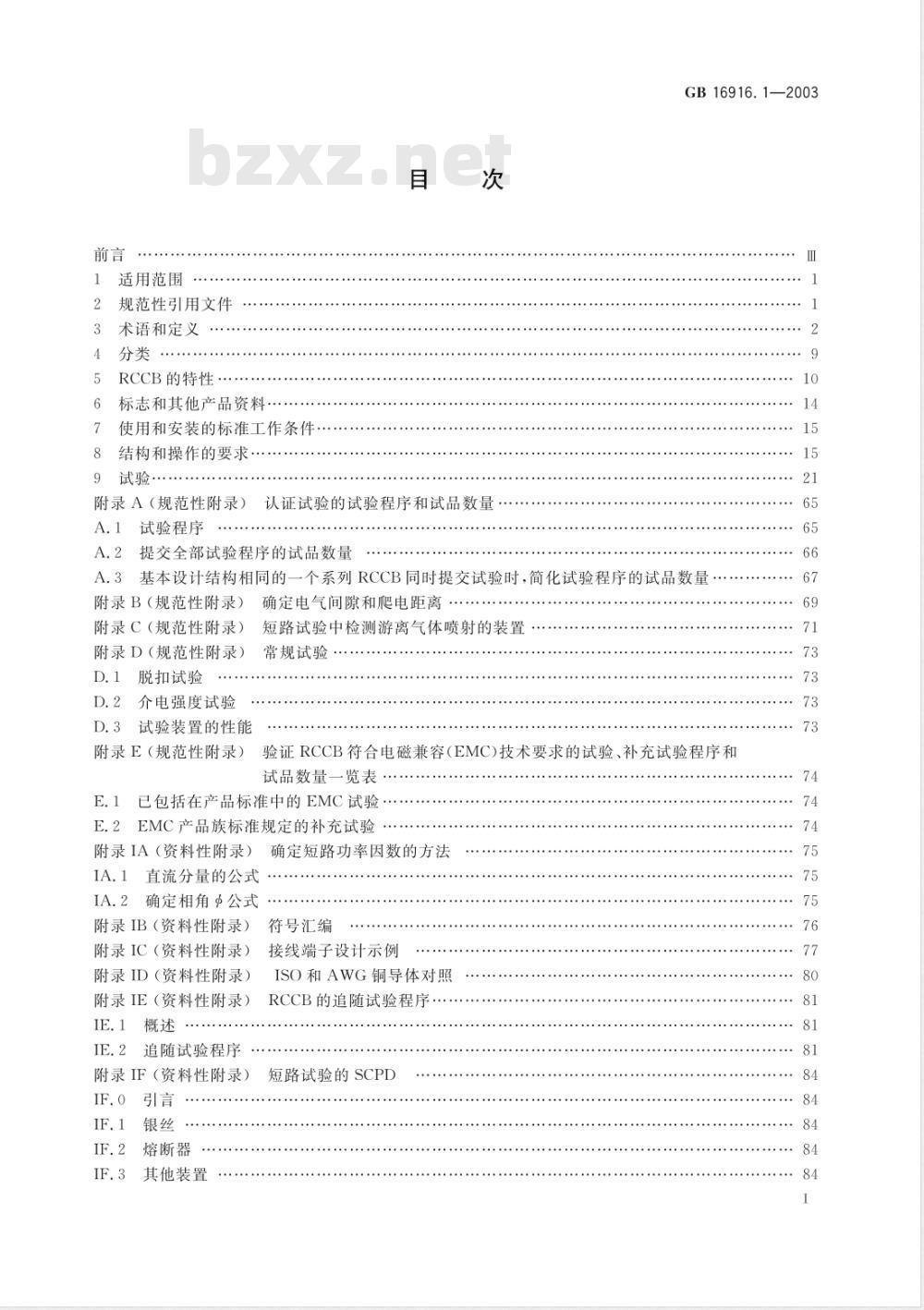

适用范围
规范性引用文件
术语和定义
RCCB的特性
标志和其他产品资料
使用和安装的标准工作条件
结构和操作的要求
附录A（规范性附录）认证试验的试验程序和试品数量A.1试验程序
A.2提交全部试验程序的试品数量GB16916.1—2003
A.3基本设计结构相同的一个系列RCCB同时提交试验时，简化试验程序的试品数量附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
脱扣试验
D.2介电强度试验
D.3试验装置的性能
确定电气间隙和爬电距离
短路试验中检测游离气体喷射的装置·：常规试验
附录E（规范性附录）验证RCCB符合电磁兼容（EMC)技术要求的试验、补充试验程序和试品数量一览表
E.1已包括在产品标准中的EMC试验·：E.2EMC产品族标准规定的补充试验附录IA（资料性附录）确定短路功率因数的方法IA.1直流分量的公式
IA.2确定相角Φ公式
符号汇编
附录IB（资料性附录）
附录IC（资料性附录）
附录ID（资料性附录）
附录IE（资料性附录）
追随试验程序
附录IF（资料性附录）
熔断器
其他装置
接线端子设计示例
ISO和AWG铜导体对照
RCCB的追随试验程序
短路试验的SCPD
GB16916.1—2003
参考文献

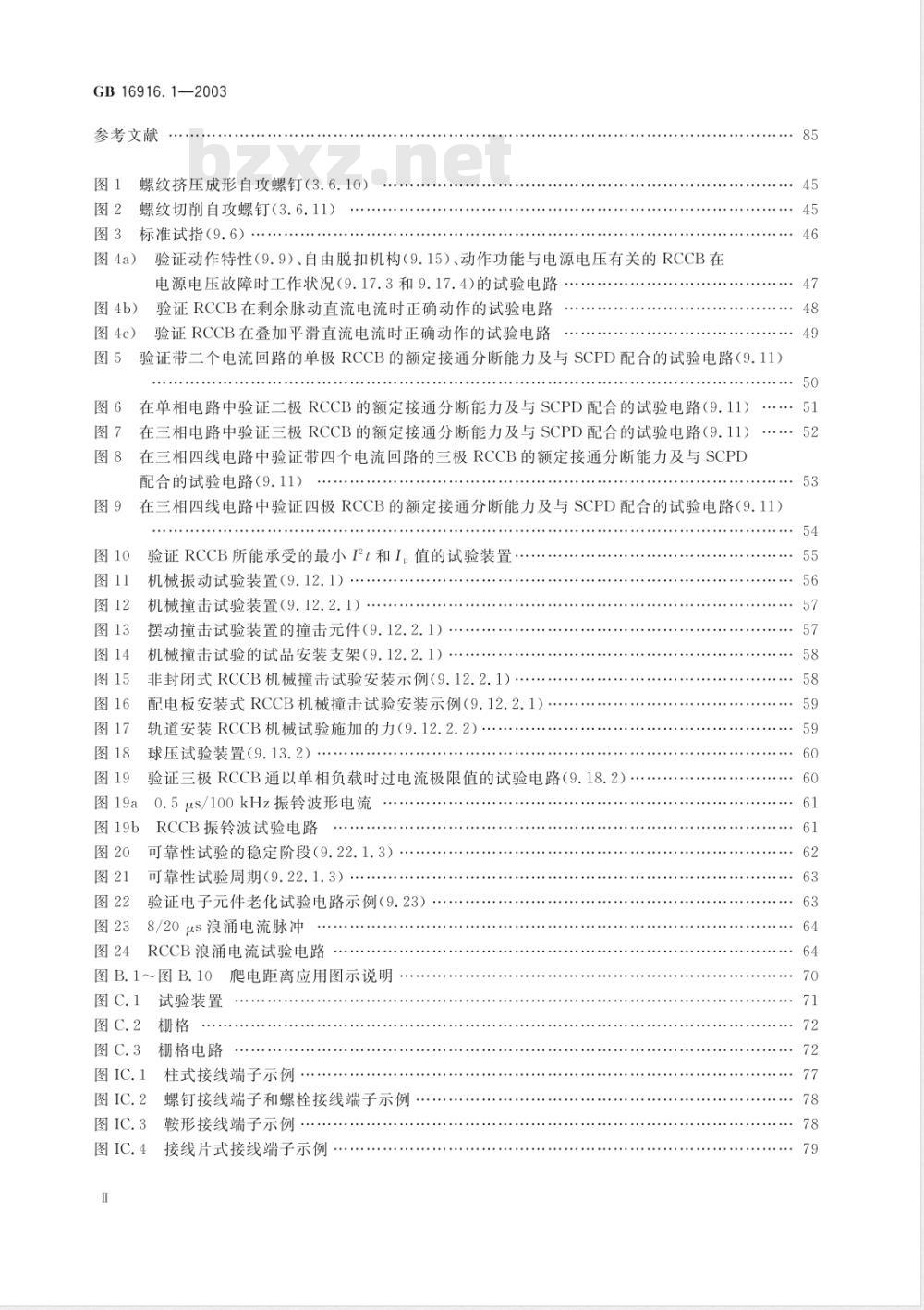

图1螺纹挤压成形自攻螺钉（3.6.10）图2螺纹切削自攻螺钉（3.6.11)图3标准试指（9.6）
图4a）验证动作特性（9.9）、自由脱扣机构（9.15）、动作功能与电源电压有关的RCCB在电源电压故障时工作状况（9.17.3和9.17.4)的试验电路验证RCCB在剩余脉动直流电流时正确动作的试验电路图4b）！
图4c）验证RCCB在叠加平滑直流电流时正确动作的试验电路图5验证带二个电流回路的单极RCCB的额定接通分断能力及与SCPD配合的试验电路（9.11）85
图6在单相电路中验证二极RCCB的额定接通分断能力及与SCPD配合的试验电路（9.11）.…..51图7
在三相电路中验证三极RCCB的额定接通分断能力及与SCPD配合的试验电路（9.11）·..·…·52在三相四线电路中验证带四个电流回路的三极RCCB的额定接通分断能力及与SCPD图8
配合的试验电路（9.11）
在三相四线电路中验证四极RCCB的额定接通分断能力及与SCPD配合的试验电路（9.11）图10
图19a
图19b
验证RCCB所能承受的最小It和I，值的试验装机械振动试验装置（9.12.1）
机械撞击试验装置（9.12.2.1）摆动撞击试验装置的撞击元件（9.12.2.1）机械撞击试验的试品安装支架（9.12.2.1）非封闭式RCCB机械撞击试验安装示例（9.12.2.1）配电板安装式RCCB机械撞击试验安装示例（9.12.2.1）轨道安装RCCB机械试验施加的力（9.12.2.2）球压试验装置（9.13.2）
验证三极RCCB通以单相负载时过电流极限值的试验电路（9.18.2）0.5us/100kHz振铃波形电流
RCCB振铃波试验电路
可靠性试验的稳定阶段（9.22.1.3）可靠性试验周期（9.22.1.3）·验证电子元件老化试验电路示例（9.23）8/20us浪涌电流脉冲
RCCB浪涌电流试验电路
图B.10爬电距离应用图示说明
试验装置
栅格电路
柱式接线端子示例
螺钉接线端子和螺栓接线端子示例鞍形接线端子示例，
接线片式接线端子示例

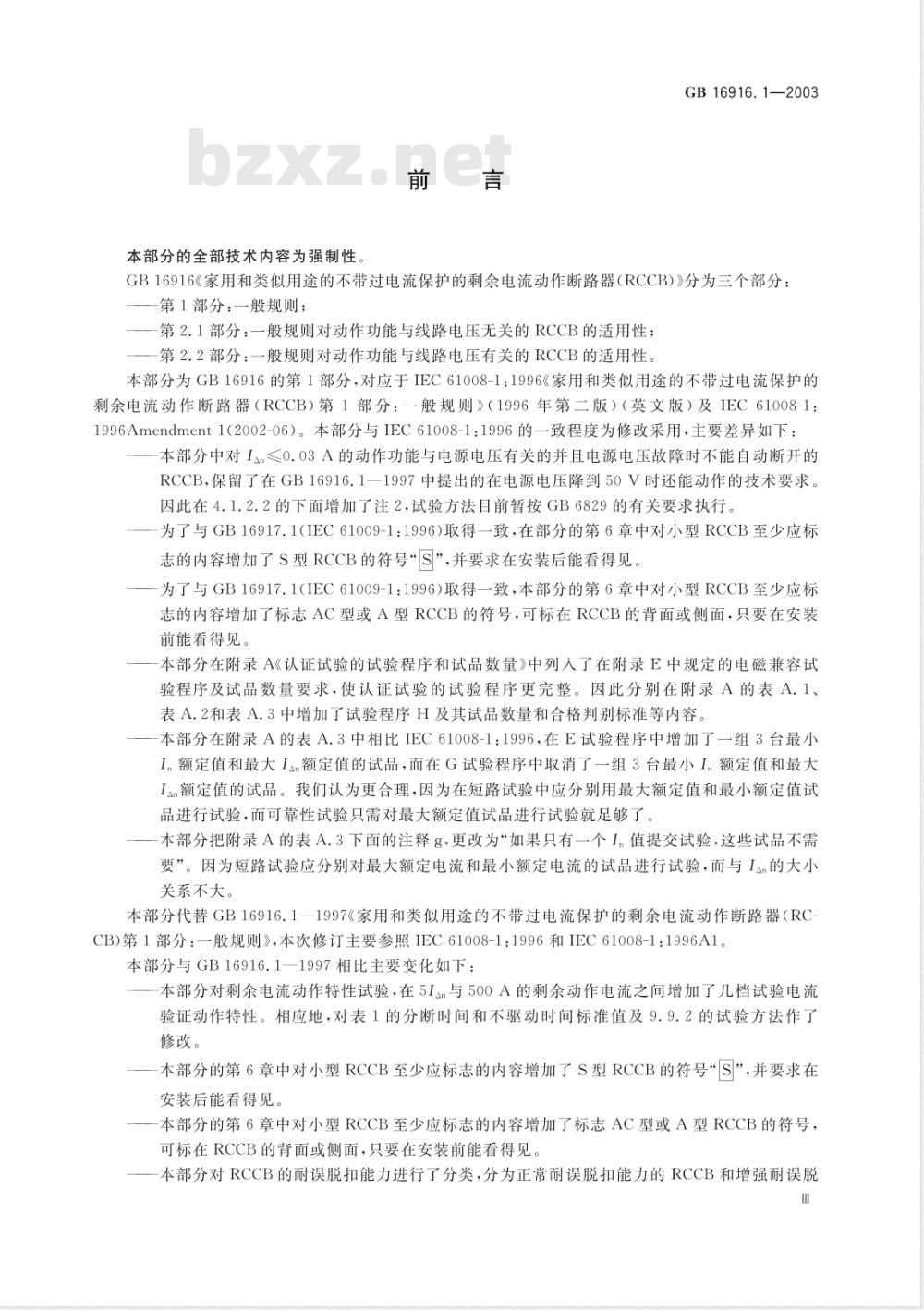

本部分的全部技术内容为强制性。前言
GB16916.1—2003
GB16916《家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）》分为三个部分：—一第1部分：一般规则；
第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性；一第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性，本部分为GB16916的第1部分，对应于IEC61008-1：1996《家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分：一般规则》（1996年第二版）（英文版）及IEC61008-1：1996Amendment1（2002-06）。本部分与IEC61008-1：1996的一致程度为修改采用，主要差异如下，本部分中对IAn≤0.03A的动作功能与电源电压有关的并且电源电压故障时不能自动断开的RCCB，保留了在GB16916.1一1997中提出的在电源电压降到50V时还能动作的技术要求。因此在4.1.2.2的下面增加了注2，试验方法目前暂按GB6829的有关要求执行。一为了与GB16917.1（IEC61009-1：1996)取得一致，在部分的第6章中对小型RCCB至少应标志的内容增加了S型RCCB的符号“S”，并要求在安装后能看得见。—一为了与GB16917.1（IEC61009-1：1996)取得一致，本部分的第6章中对小型RCCB至少应标志的内容增加了标志AC型或A型RCCB的符号，可标在RCCB的背面或侧面，只要在安装前能看得见。
一本部分在附录A《认证试验的试验程序和试品数量》中列入了在附录E中规定的电磁兼容试验程序及试品数量要求，使认证试验的试验程序更完整。因此分别在附录A的表A.1、表A.2和表A.3中增加了试验程序H及其试品数量和合格判别标准等内容。本部分在附录A的表A.3中相比IEC61008-1：1996，在E试验程序中增加了一组3台最小I，额定值和最大I额定值的试品，而在G试验程序中取消了一组3台最小I，额定值和最大I额定值的试品。我们认为更合理，因为在短路试验中应分别用最大额定值和最小额定值试品进行试验，而可靠性试验只需对最大额定值试品进行试验就足够了。一本部分把附录A的表A.3下面的注释g，更改为“如果只有一个I，值提交试验，这些试品不需要”。因为短路试验应分别对最大额定电流和最小额定电流的试品进行试验，而与I的大小关系不大。
本部分代替GB16916.1一1997《家用和类似用途的不带过电流保护的剩余电流动作断路器（RC-CB)第1部分：一般规则》，本次修订主要参照IEC61008-1：1996和IEC61008-1：1996A1。本部分与GB16916.1—1997相比主要变化如下：本部分对剩余电流动作特性试验，在5Ian与500A的剩余动作电流之间增加了几档试验电流验证动作特性。相应地，对表1的分断时间和不驱动时间标准值及9.9.2的试验方法作了修改。
一一本部分的第6章中对小型RCCB至少应标志的内容增加了S型RCCB的符号“S”，并要求在安装后能看得见
一本部分的第6章中对小型RCCB至少应标志的内容增加了标志AC型或A型RCCB的符号，可标在RCCB的背面或侧面，只要在安装前能看得见。一本部分对RCCB的耐误脱扣能力进行了分类，分为正常耐误脱扣能力的RCCB和增强耐误脱m
GB16916.1—2003
扣能力的RCCB，要求RCCB对通过设备的电容负载和设备闪络而流过的对地浪涌电流均应有足够的耐受能力，S型RCCB对设备闪络而流过的对地浪涌电流应具有足够的耐误脱扣能力。并分别在第8章和第9章中规定了相应的性能要求和试验方法。一本部分规定了Ian≤10mA的一般型RCCB应能承受峰值为25A的振铃波电流试验而不发生误动作。GB16916.1一1997规定Ian≤10mA的一般型RCCB不需要进行任何验证耐误脱扣的试验。
—一本部分对短路试验时所用的SCPD进行了修改，规定了SCPD可采用银丝、熔断器或其他合适的装置，增加了In和I。为10000A时的I2t和I最小值，并对相应的试验方法也作了修改。此外，还增加了附录IF《短路试验的SCPD》，作为制造厂选用SCPD时的参考。一本部分增加了附录IE《RCCB的道随试验程序》，建议制造厂为保证产品稳定的质量水平，必须制订对制造过程的追随检查程序。在附录IE中提出了制造RCCB时使用的追随程序示例，本附录可作为制造厂为保持产品质量水平而制定特定程序及组织的导则。本部分规定了各种型式的RCCB的术语和定义、技术要求及试验。当用于特定型式的RCCB时，本部分应与GB16916.21一1997《家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB)第2.1部分：一般规则对动作功能与线路电压无关的RCCB的适用性》和GB16916.22一1997《家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB)第2.2部分：一般规则对动作功能与线路电压有关的RCCB的适用性》一起使用。本部分的附录A、附录B、附录C、附录D和附录E为规范性附录。本部分的附录IA、附录IB、附录IC、附录ID、附录IE和附录IF为资料性附录。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会归口。本部分由上海电器科学研究所负责起草。本部分参加起草单位：施耐德电气（中国）投资有限公司、北京ABB低压电器有限公司、SIEMENS（中国)有限公司、正泰集团公司、德力西电器股份有限公司、浙江嘉控电气股份有限公司、上海第三开关厂、厦门顺万裕电器工业有限公司。本部分主要起草人：周积刚、龚骏昌。本部分参与起草人：何才夫、高深、包章尧、侯海锋、王先锋、王昭万、张正、贾建萍、杨显忠、蒋小波。IV
1适用范围
家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）
第1部分：一般规则
GB16916.1—2003
本部分适用于交流50Hz或60Hz，额定电压不超过440V，额定电流不超过125A，动作功能与电源电压无关或与电源电压有关的家用或类似用途的主要用作电击危险保护的不带过电流保护的剩余电流动作断路器（以下称为RCCB）。RCCB用来对人进行间接接触保护，这时设备的外露导电部件应接到一个合适的接地极上。它们也可用来对由于过电流保护装置不动作而持续存在的接地故障电流引起的火灾危险提供保护。额定剩余动作电流不超过30mA的RCCB也可作为其他电击保护措施失效时的补充保护措施。本部分适用于能够同时执行检测剩余电流，将剩余电流值与剩余动作电流值相比较以及当剩余电流超过剩余动作电流值时断开被保护电路等功能的装置。注1：RCCB的技术要求符合GB6829一般要求，主要给非专业人员使用，不需要进行维修注2RCCB的安装和使用规程在IEC60364中规定。注3：本部分适用范围内的RCCB可认为适合于隔离用（见8.1.3）。当电源侧容易发生过度的过电压时（例如电源通过架空线引入），可采取特殊的保护措施（如采用避雷器）（见GB16895.12）。
一般型RCCB耐误脱扣，是指浪涌电压（由操作暂态过电压或雷电感应产生的）在设备中产生负载电流而没有发生闪络。
S型RCCB即使在浪涌电压引起闪络并产生续流时也具有足够的耐误脱能力。注4：安装在一般型RCCB后面并以共模方式连接的浪涌吸收器可能引起误脱扣。注5：对于防护等级高于IP20的RCCB，可能需要特殊的结构。下列产品必须补充特殊的要求：带过电流保护的剩余电流动作断路器（见GB16917）：一一装人家用及类似一般用途的插头、插座或器具连接器的RCCB或者专门与它们组合使用的RCCB。
注6：目前，对装人插头、插座的RCCB或专用于插头、插座的RCCB，本部分的技术要求可以与GB2099.1一起使用（适用时）
本部分的技术要求适用于正常的环境条件（见7.1）。对在严酷环境条件地区使用的RCCB，可补充必要的技术要求。
采用电池的RCCB不包括在本部分的范围内。2规范性引用文件
下列文件中的条款通过GB16916的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB1561993标准电压（neqIEC60038：1983）GB2099.1一1996家用和类似用途插头插座第一部分：通用要求（eqVIEC60884-1：1994）1
GB 16916.1—2003
GB/T2423.4一1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvIEC60068-2-30:1980)
GB/T2424.2—1993电工电子产品基本环境试验规程湿热试验导则（eqvIEC60068-2-28：1990)
GB/T2900.18—1992电工术语低压电器（eqvIEC60050-441：1984）GB4208—1993外壳防护等级（IP代码）（eqvIEC60529：1989）GB/T5169.10一1997电工电子产品着火危险试验试验方法灼热丝试验方法总则（idtIEC60695-2-1/0:1994)
GB/T5465.2一1996电气设备用图形符号（idtIEC60417：1994）GB6829一1995剩余电流动作保护器的一般要求（eVIEC60755：1983）GB/T7676（所有部分）一1998直接作用模拟指示电测量仪表及其附件（idtIEC60051）GB16917.1一2003家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则（idtIEC61009:1996）GB16895.4一1997建筑物电气装置第5部分：电气设备的选择和安装第53章：开关设备和控制设备（idtIEC60364-5-53：1994）GB16895.12一2001建筑物电气装置第4部分：安全保护第44章：过电压保护第443节：大气过电压或操作过电压保护（idtIEC60364-4-443：1995）GB/T16927.2—1997高电压试验技术第二部分：测量系统（eqvIEC60060-2：1994）GB18499一2001家用和类似用途的剩余电流动作保护器（RCD）电磁兼容性（idtIEC61543：1995）
IEC60038:1983
标准电压
IEC60050-151：1978国际电工词汇（IEV)第151章电气和磁性器件IEC60364建筑物电气装置
3术语和定义
就本部分的用途而言，下列定义适用。除非另有规定，本部分中所用术语“电压”和“电流”均为有效值。注：符号汇编见附录IB。
3.1关于从带电部件流入大地电流的定义3.1.1
接地故障电流earthfault current由于绝缘故障而流人大地的电流。3.1.2
对地泄漏电流earthleakagecurrent无绝缘故障，从设备的带电部件流入大地的电流。3.1.3
脉动直流电流
pulsatingdirectcurrent
在每一个额定工频周期内，用角度表示至少为150°的一段时间间隔内电流值为0或不超过直流0.006A的脉动波形电流。
电流滞后角αcurrentdelayangleα通过相位控制，使电流导通的起始时刻滞后的用角度表示的时间。3.2关于剩余电流断路器激励的定义2
量energizingquantity
激励量
GB16916.1—2003
单独或与其他这样的量一起施加到一个RCCB上，使它能在规定条件下完成其功能的电气激励量。
激励输入量energizing input-quantity在规定条件下施加时，使RCCB动作的激励量。例如，这些条件可以包括某些辅助元件的激励。3.2.3
剩余电流（I）residualcurrent（I）流过RCCB主回路电流瞬时值的矢量和（用有效值表示）。3.2.4
剩余动作电流residual operatingcurrent使RCCB在规定条件下动作的剩余电流值。3.2.5
剩余不动作电流residualnon-operatingcurrent在该电流或低于该电流时，RCCB在规定条件下不动作的剩余电流值。3.3关于剩余电流断路器动作和功能的定义3.3.1
剩余电流动作断路器residualcurrentoperatedcircuit-breaker在正常运行条件下能接通、承载和分断电流，以及在规定条件下当剩余电流达到规定值时能使触头断开的机械开关电器。
不带过电流保护的剩余电流动作断路器（RCCB）residualcurrentoperatedcircuit-breakerwithoutintegral overcurrent protection(RCCB)不能用来执行过载和/或短路保护功能的剩余电流动作断路器。3.3.3
带过电流保护的剩余电流动作断路器（RCBO）residualcurrentoperatedcircuit-breakerwithintegral overcurrent protection(RCBO)能用来执行过载和/或短路保护功能的剩余电流动作断路器。3.3.4
动作功能与电源电压无关的RCCBRCCB'sfunctionallyindependentoflinevoltage其检测、判断和分断功能与电源电压无关的RCCB。注：这类装置在GB6829一1995的3.1.8中定义为不用辅助电源的剩余电流保护器3.3.5
动作功能与电源电压有关的RCCBRCCB'sfunctionallydependentonlinevoltage其检测、判别和分断功能与电源电压有关的RCCB，注1：该定义部分地包括了GB6829—1995的3.1.9用辅助电源的剩余电流保护器的定义。注2：显然，为了检测、判别和分断，RCCB上要施加电源电压。3.3.6
开关电器switchingdevice
用于接通或分断一个或几个电气回路电流的装置。3
GB 16916.1—2003
机械开关电器mechanical switchingdevice用可分离的触头来闭合或断开一个或几个电气回路的开关电器。3.3.8
自由脱扣RCCBtrip-freeRCCB
闭合操作开始后，若进行（自动)断开操作时，即使保持闭合指令，其动触头能返回并保持在断开位置的RCCB。
注：为保证正常分断可能被接通的电流，触头可能必须瞬时到达闭合位置3.3.9
RCCB的分断时间breaktimeofaRCCB从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经过的时间间隔3.3.10
极限不驱动时间limitingnon-actuatingtime对RCCB施加一个大于剩余不动作电流的剩余电流值而不使RCCB动作的最大延时时间。3.3.11
延时型RCCB
time-delayRCCB
专门设计的对应于一个给定的剩余电流值，能达到一个预定的极限不驱动时间的RCCB。3.3.12
闭合位置closedposition
保证RCCB主电路预定的连续性的位置。3.3.13
openposition
断开位置
保证RCCB主电路的断开触头之间有预定的电气间隙的位置3.3.14
极pole
仅与主电路的一个独立的导电路径相连的RCCB的部件，具有用来连接和断开主电路本身的触头。它不包括那些用来将各极固定在一起并使各极一起动作的部件。3.3.15
switched neutral pole
开闭中性极
只用来开闭中性线而不需有短路能力的极，3.3.16
(RCCB的）主电路maincircuit（of aRCCB）包括在电流路径里的RCCB的所有导电部分。3.3.17
（RCCB的）控制电路control circuit（of aRCCB）用于RCCB的闭合操作或断开操作或用于两者的电路（主电路的电流路径除外）。注：本定义包括用于试验装置的电路3.3.18
(RCCB的）辅助电路auxiliary circuit(of aRCCB)除了RCCB的主电路和控制电路以外的电路里所包括的RCCB的所有导电部件。3.3.19
BRCCBTypeACbzxZ.net
AC型RCCB
对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣的RCCB。4
A 型RCCBRCCB Type A
GB16916.1—2003
对突然施加的或缓慢上升的剩余正弦交流电流和剩余脉动直流电流能确保脱扣的RCCB，3.3.21
试验装置testdevice
装在RCCB里的模拟RCCB在规定条件下动作的剩余电流条件的装置。3.4与激励量值和范围有关的定义3.4.1
额定值ratedvalue
制造厂对RCCB的特定工作条件规定的量值。3.4.2
主电路中不动作的过电流non-operatingovercurrentsinthemaincircuit不动作过电流极限值的定义见3.4.2.1和3.4.2.2。注：主电路出现过电流的情况下，由于检测装置本身的不对称，即使没有剩余电流，检测装置也可能发生动作。3.4.2.1
具有两个电流回路的RCCB通以负载电流时的过电流极限值limitingvalueofovercurrentincaseof aload throughaRCCBwithtwo currentpaths没有任何对框架或对地故障以及没有对地泄漏电流时，能够流过一个具有两个电流回路RCCB而不使其动作的过电流负载的最大值3.4.2.2
单相负载通过三极或四极RCCB时的过电流极限值limitingvalueofovercurrentincaseof asingle phase load through a three-pole or four-pole RCCB没有任何对框架或对地故障以及没有对地泄漏电流时，能够流过一个三极或四极RCCB而不使其动作的单相过电流负载最大值。3.4.3
剩余短路耐受电流residualshort-circuitwithstandcurrent在规定的条件下能够确保RCCB动作的剩余电流最大值，大于该值时，该装置可能遭受不可逆转的变化。
预期电流prospectivecurrent
如果RCCB和过电流保护装置（如果有的话）的每个主电流回路用一个阻抗可忽略不计的导体代替时，在电路中流过的电流。
注：预期电流同样可以看作一个实际电流，例如：预期分断电流，预期峰值电流，预期剩余电流等。3.4.5
接通能力makingcapacity
RCCB在规定的使用和工作条件下以及在规定的电压下能够接通的预期电流的交流分量值。3.4.6
分断能力breakingcapacity
RCCB在规定的使用和工作条件下以及在规定的电压下能够分断的预期电流的交流分量值。3.4.7
剩余接通和分断能力residualmakingandbreakingcapacity在规定的使用和工作条件下，RCCB能够接通、承载其断开时间以及能够分断的剩余预期电流的交流分量值。
