【纺织行业标准(FZ)】 验布机

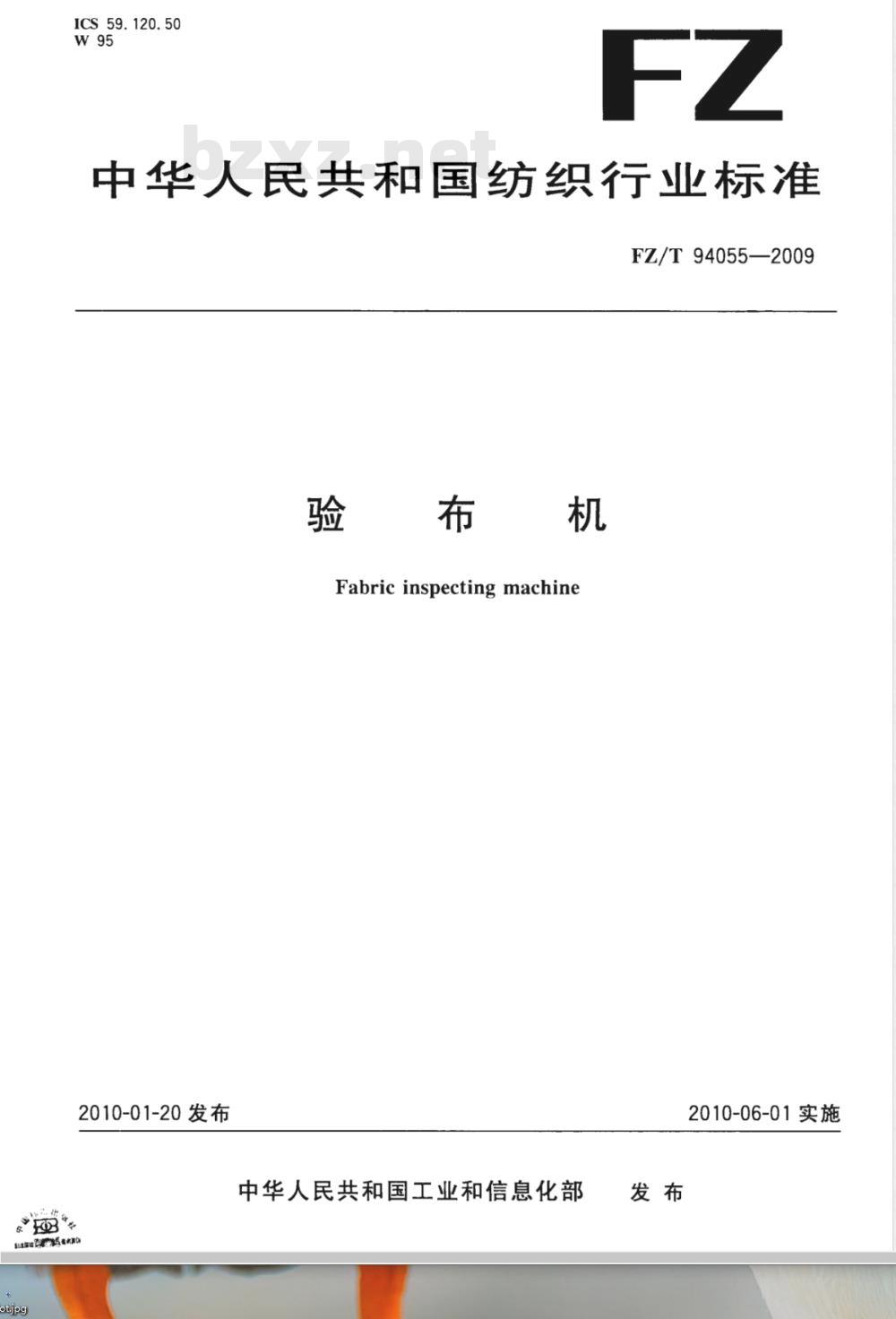

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T94055—2009
验布机
Fabric inspecting machine
2010-01-20发布
中华人民共和国工业和信息化部发布
2010-06-01实施

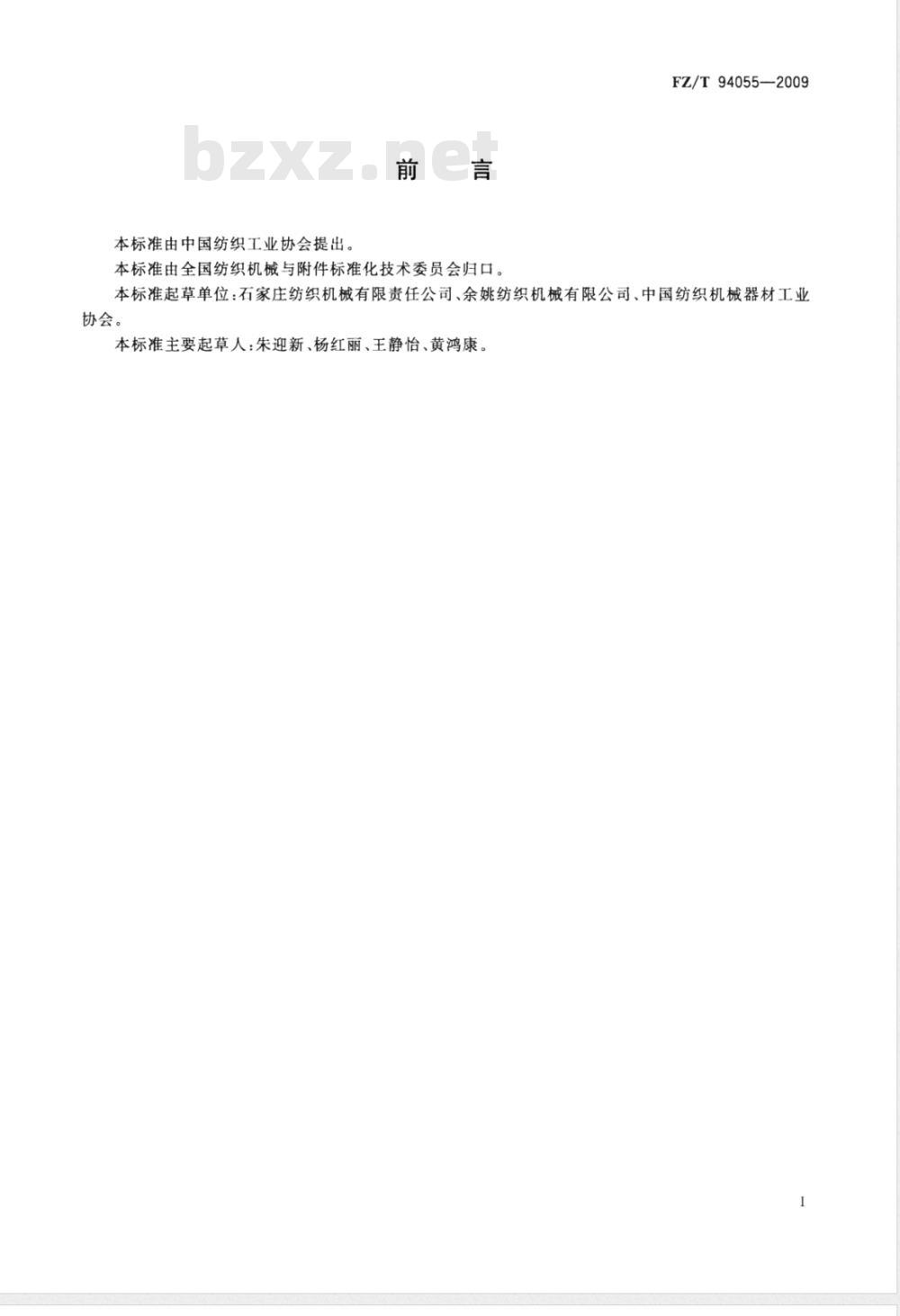

本标准由中国纺织工业协会提出。前言
本标准由全国纺织机械与附件标准化技术委员会归口。FZ/T94055-2009
本标准起草单位：石家庄纺织机械有限责任公司、余姚纺织机械有限公司、中国纺织机械器材工业协会。

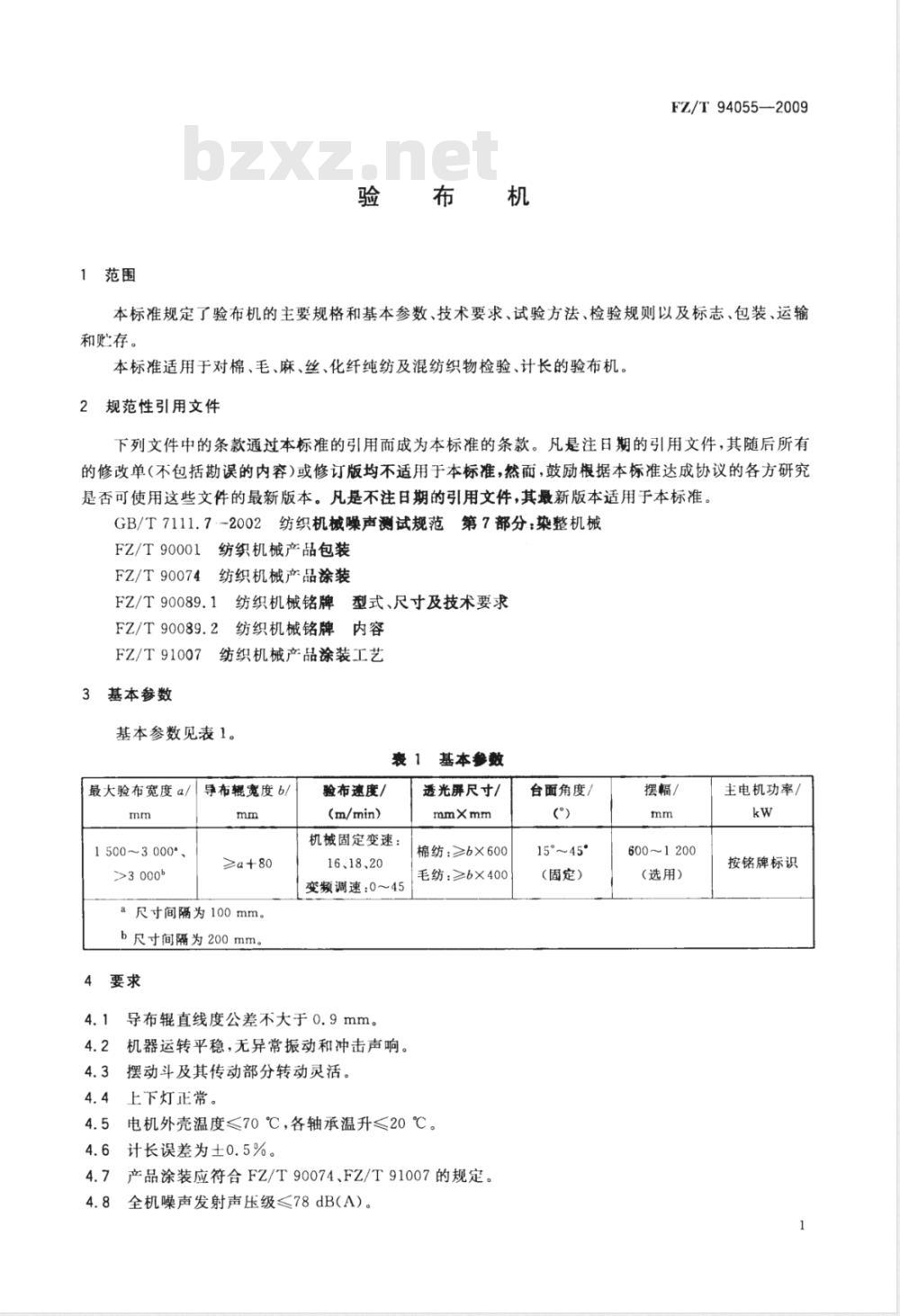

本标准主要起草人：朱迎新、杨红丽、王静怡、黄鸿康。1范围
FZ/T94055—2009
本标准规定了验布机的主要规格和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于对棉、毛、麻、丝、化纤纯纺及混纺织物检验、计长的验布机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T7111.7-2002纺织机械噪声测试规范第7部分：染整机械FZ/T90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ/T91007纺织机械产品涂装工艺3基本参数
基本参数见表1。
表 1 基本参数
最大验布宽度a/！导布辊宽度b/mm免费标准下载网bzxz
1500~3000*
>3 0006
≥a+80
a尺寸间隔为100mm。
b尺寸间隔为200mm。
验布速度/
(m/min)
机械固定变速：
16、18、20
变频调速：0~45
4.1导布辊直线度公差不大于0.9mm。4.2机器运转平稳，无异常振动和冲击声响。摆动斗及其传动部分转动灵活。4.3
4.4上下灯正常。
透光屏尺寸/
棉纺：≥b×600
毛纺：≥b×400
4.5电机外壳温度≤70℃，各轴承温升≤20℃。4.6计长误差为士0.5%。
4.7产品涂装应符合FZ/T90074、FZ/T91007的规定。4.8全机噪声发射声压级≤78dB(A）。台面角度/
15°~45°
（固定）
摆幅/
600~1200
选用）
主电机功率/
按铭牌标识
FZ/T94055-—2009

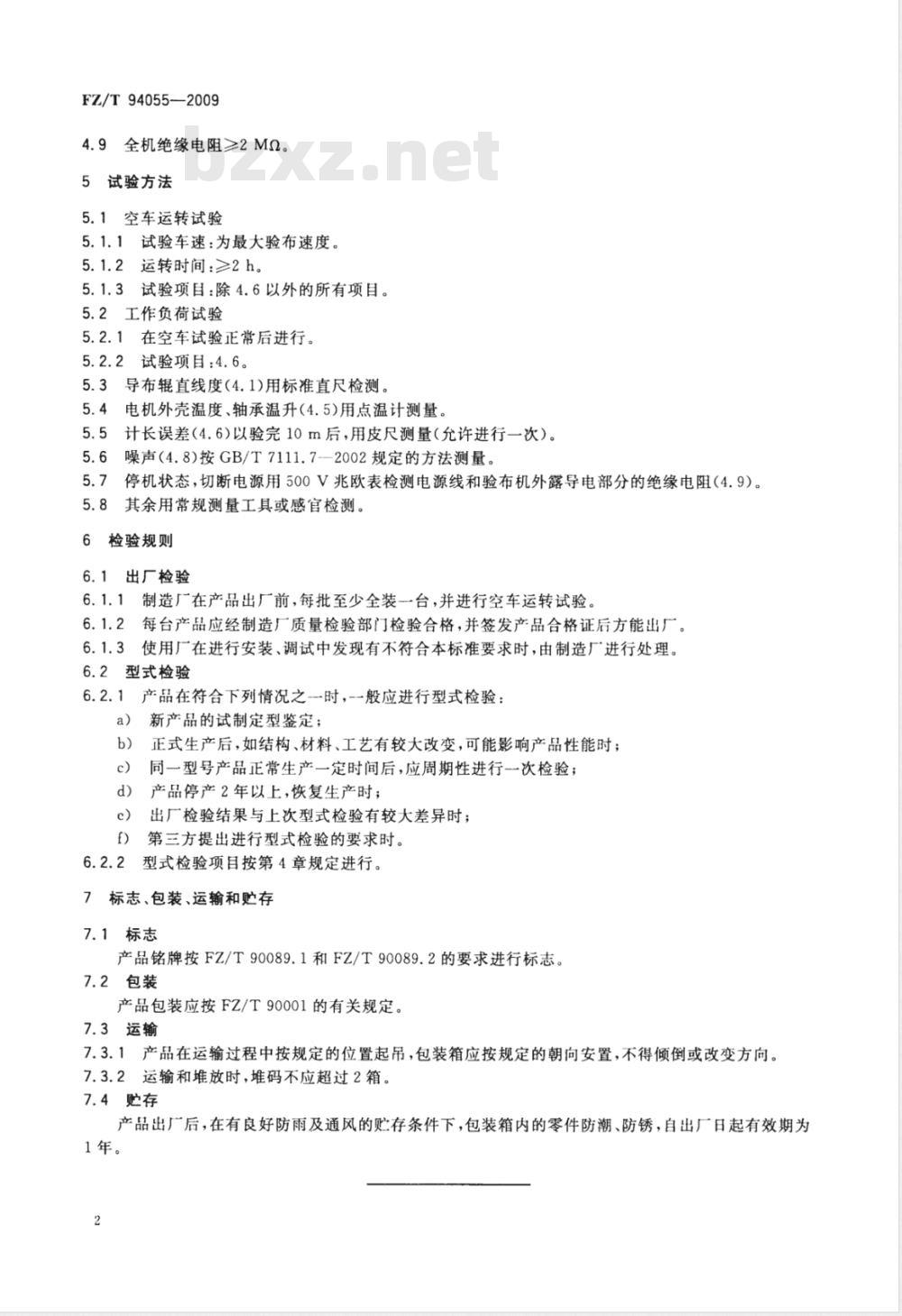

4.9全机绝缘电阻≥2M。
5试验方法
5.1空车运转试验
5.1.1试验车速：为最大验布速度。5.1.2运转时间：≥2h。
5.1.3试验项目：除4.6以外的所有项目。5.2工作负荷试验
5.2.1在空车试验正常后进行。
5.2.2试验项目：4.6。
5.3导布辊直线度（4.1)用标准直尺检测。5.4电机外壳温度、轴承温升（4.5)用点温计测量。5.5计长误差（4.6)以验完10m后，用皮尺测量（允许进行一次）。5.6噪声（4.8)按GB/T7111.7--2002规定的方法测量。5.7停机状态，切断电源用500V兆欧表检测电源线和验布机外露导电部分的绝缘电阻（4.9）。5.8其余用常规测量工具或感官检测。6检验规则
6.1出厂检验
6.1.1制造厂在产品出厂前，每批至少全装一台，并进行空车运转试验。6.1.2
每台产品应经制造厂质量检验部门检验合格，并签发产品合格证后方能出厂。使用厂在进行安装、调试中发现有不符合本标准要求时，由制造厂进行处理。6.1.3
6.2型式检验
6.2.1产品在符合下列情况之一时，--般应进行型式检验：a)
新产品的试制定型鉴定；
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c)
同一型号产品正常生产一定时间后，应周期性进行一次检验；产品停产2年以上，恢复生产时；出厂检验结果与上次型式检验有较大差异时；f
第三方提出进行型式检验的要求时。型式检验项目按第4章规定进行。6.2.2
标志、包装、运输和贮存
7.1标志
产品铭牌按FZ/T90089.1和FZ/T90089.2的要求进行标志。7.2包装
产品包装应按FZ/T90001的有关规定。7.3运输
7.3.1产品在运输过程中按规定的位置起吊，包装箱应按规定的朝向安置，不得倾倒或改变方向。7.3.2运输和堆放时，堆码不应超过2箱。7.4存
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮、防锈，自出厂日起有效期为1年。
FZ/T94055-2009
打印H期：2010年5月5日F009

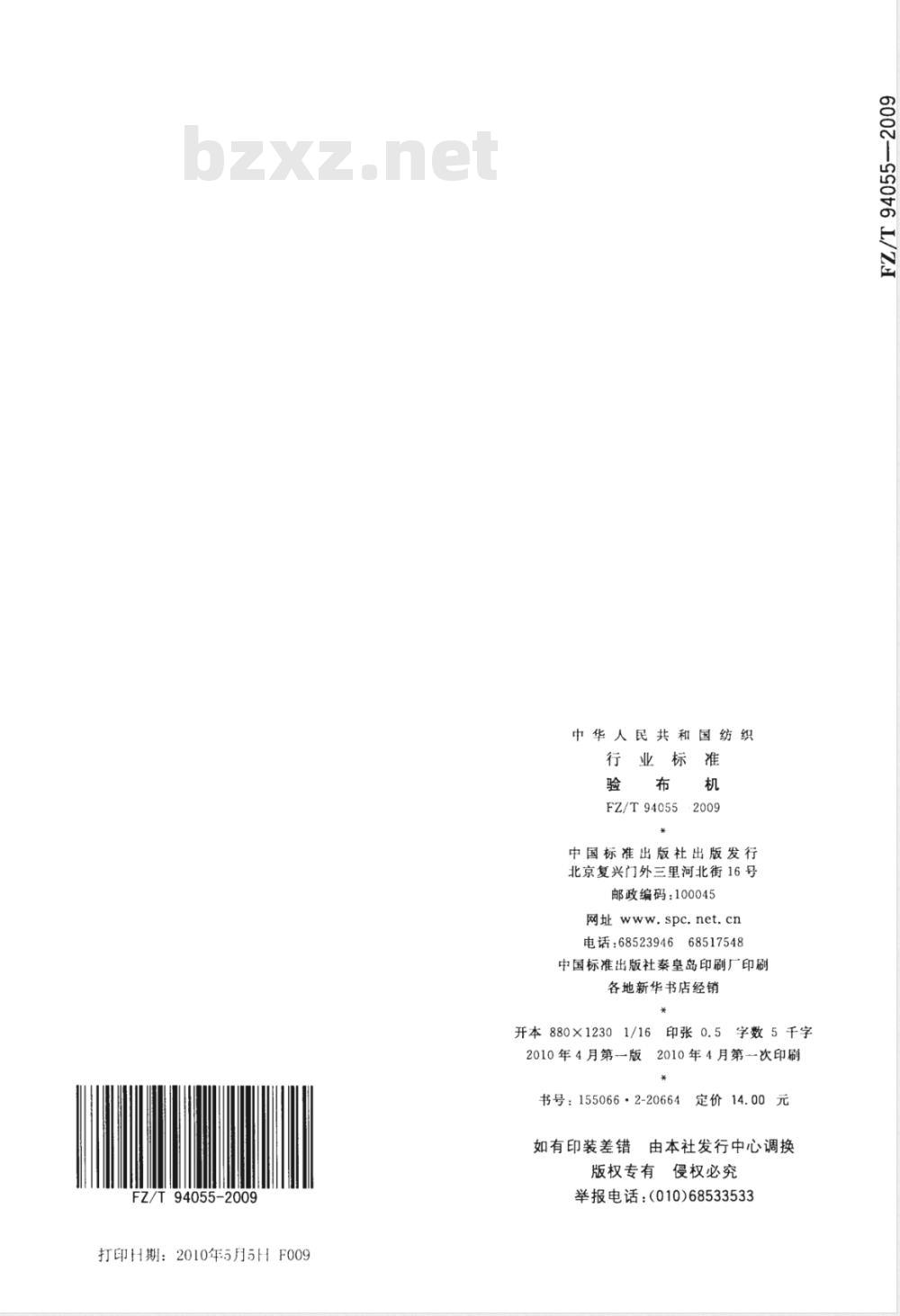

中华人民共和国纺织
行业标准
FZ/T94055
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5字数5千字
2010年4月第一次印刷
2010年4月第一版
书号：155066·2-20664定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
