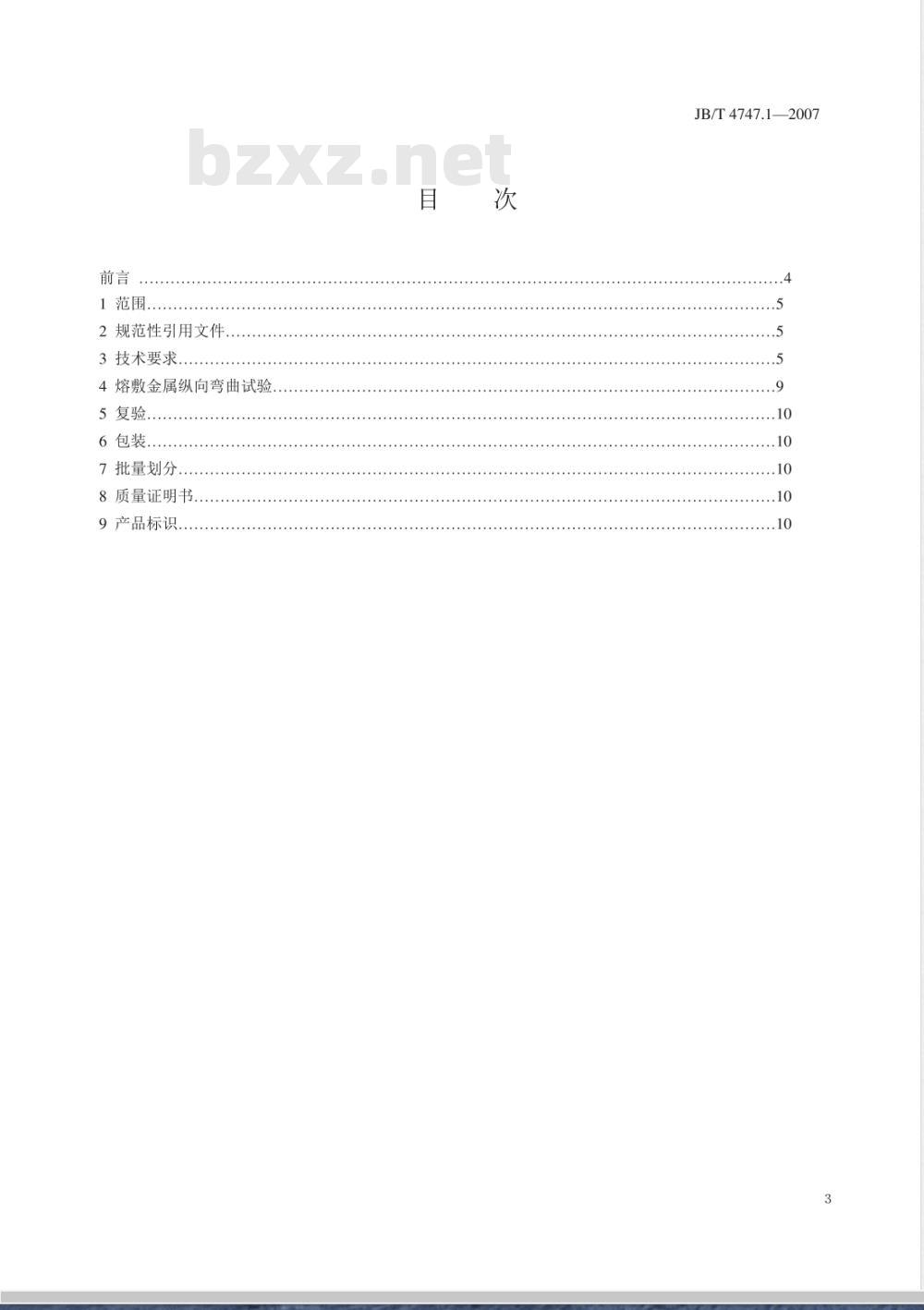

2规范性引用文件.
3技术要求.
4熔敷金属纵向弯曲试验
6包装．
7批量划分..
8质量证明书.
9产品标识.
JB/T4747.1—2007
JB/T4747.1~4747.62007

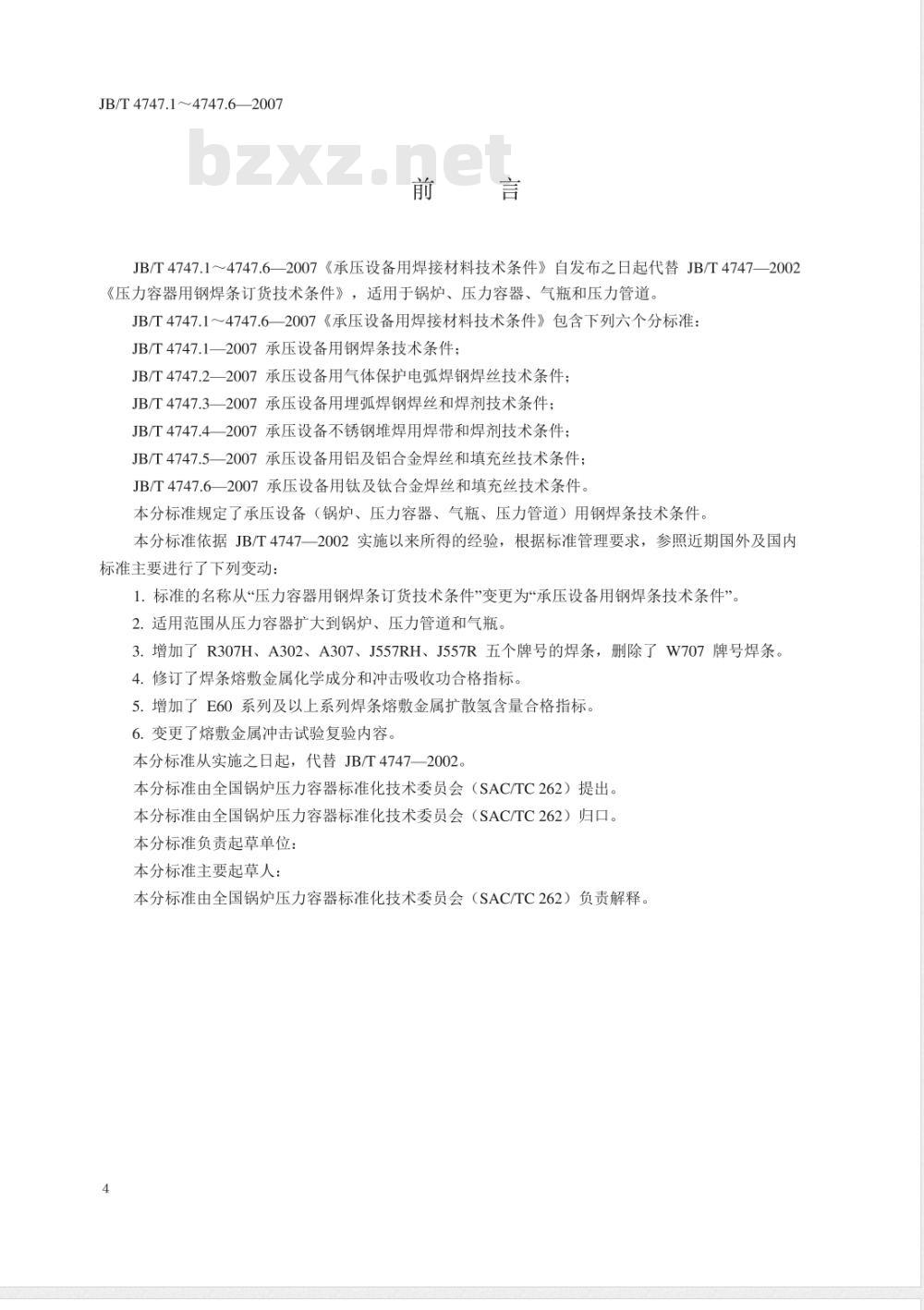

JB/T4747.1～4747.6—2007《承压设备用焊接材料技术条件》自发布之日起代替JB/T4747—2002《压力容器用钢焊条订货技术条件》，适用于锅炉、压力容器、气瓶和压力管道JB/T4747.1～4747.62007《承压设备用焊接材料技术条件》包含下列六个分标准：JB/T4747.1一2007承压设备用钢焊条技术条件：JB/T4747.2一2007承压设备用气体保护电弧焊钢焊丝技术条件：JB/T4747.3一2007承压设备用埋弧焊钢焊丝和焊剂技术条件；JB/T4747.42007承压设备不锈钢堆焊用焊带和焊剂技术条件：JB/T4747.5—2007承压设备用铝及铝合金焊丝和填充丝技术条件；JB/T4747.6—2007承压设备用钛及钛合金焊丝和填充丝技术条件。本分标准规定了承压设备（锅炉、压力容器、气瓶、压力管道）用钢焊条技术条件。本分标准依据JB/T4747一2002实施以来所得的经验，根据标准管理要求，参照近期国外及国内标准主要进行了下列变动：
1.标准的名称从“压力容器用钢焊条订货技术条件”变更为“承压设备用钢焊条技术条件”。2.适用范围从压力容器扩大到锅炉、压力管道和气瓶。3.增加了R307H、A302、A307、J557RH、J557R五个牌号的焊条，删除了W707牌号焊条。4．修订了焊条熔敷金属化学成分和冲击吸收功合格指标。5.增加了E60系列及以上系列焊条熔敷金属扩散氢含量合格指标。6.变更了熔敷金属冲击试验复验内容。本分标准从实施之日起，代替JB/T4747—2002。本分标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出。本分标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）归口。本分标准负责起草单位：
本分标准主要起草人：
本分标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）负责解释。4

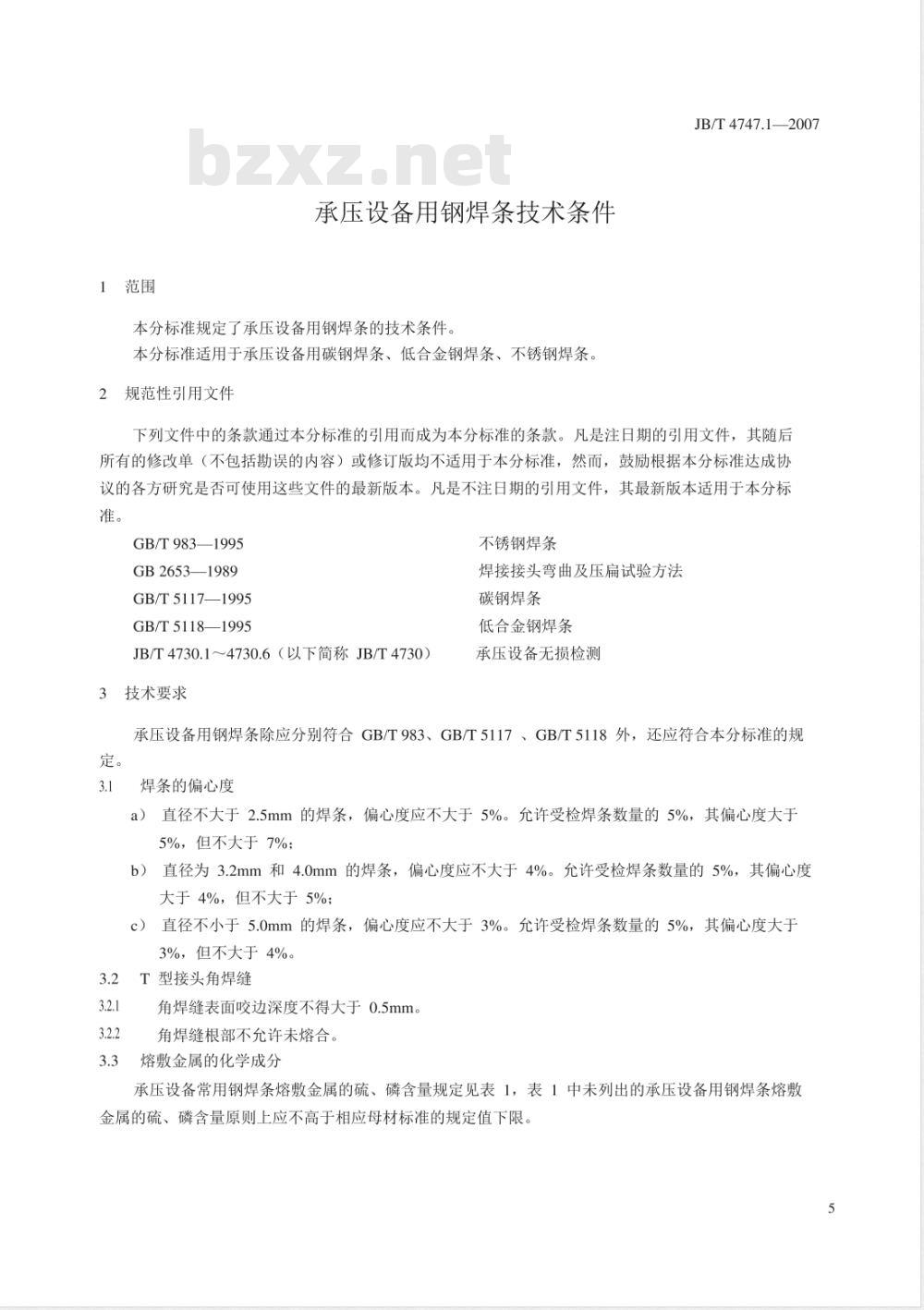

1范围
承压设备用钢焊条技术条件
本分标准规定了承压设备用钢焊条的技术条件。本分标准适用于承压设备用碳钢焊条、低合金钢焊条、不锈钢焊条。规范性引用文件
JB/T4747.1—2007
下列文件中的条款通过本分标准的引用而成为本分标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本分标准，然而，鼓励根据本分标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本分标准。
GB/T983—1995
GB2653—1989
GB/T 5117—1995
GB/T 5118—1995
JB/T4730.1～4730.6（以下简称JB/T4730）技术要求
不锈钢焊条
焊接接头弯曲及压扁试验方法
碳钢焊条
低合金钢焊条
承压设备无损检测
承压设备用钢焊条除应分别符合GB/T983、GB/T5117、GB/T5118外，还应符合本分标准的规定。
焊条的偏心度
a）直径不大于2.5mm的焊条，偏心度应不大于5%。允许受检焊条数量的5%，其偏心度大于5%，但不大于7%；
b）直径为3.2mm和4.0mm的焊条，偏心度应不大于4%。允许受检焊条数量的5%，其偏心度大于4%，但不大于5%；
c）直径不小于5.0mm的焊条，偏心度应不大于3%。允许受检焊条数量的5%，其偏心度大于3%，但不大于4%。
2T型接头角焊缝
角焊缝表面咬边深度不得大于0.5mm。角焊缝根部不允许未熔合。
熔敷金属的化学成分
承压设备常用钢焊条熔敷金属的硫、磷含量规定见表1，表1中未列出的承压设备用钢焊条熔敷金属的硫、磷含量原则上应不高于相应母材标准的规定值下限。5
JB/T4747.1～4747.6—2007

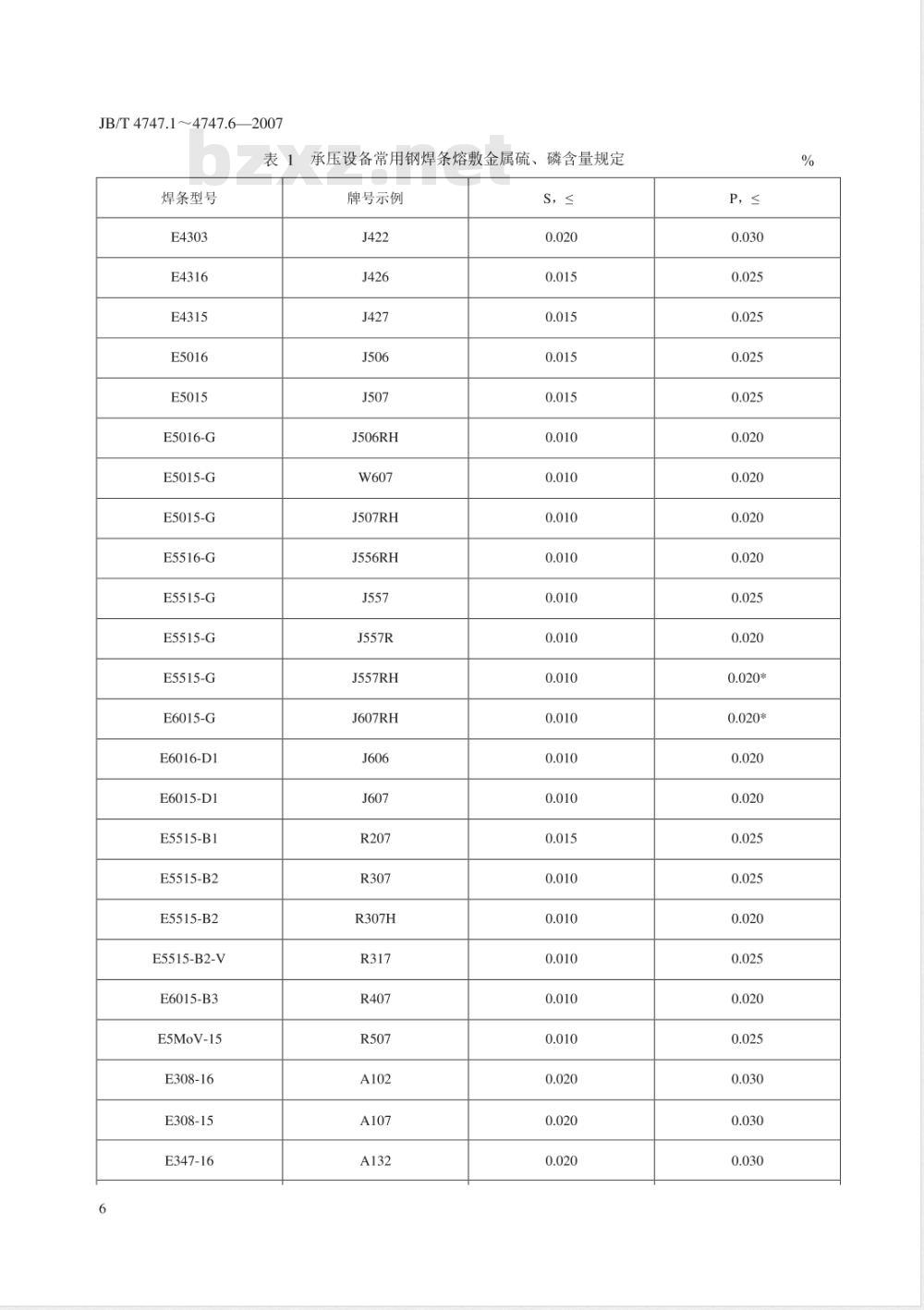

承压设备常用钢焊条熔敷金属硫、磷含量规定焊条型号
E5016-G免费标准下载网bzxz
E5015-G
E5015-G
E5516-G
E5515-G
E5515-G
E5515-G
E6015-G
E6016-D1
E6015-D1
E5515-B1
E5515-B2
E5515-B2
E5515-B2-V
E6015-B3
E5MoV-15
E308-16
E308-15
E347-16
牌号示例
J506RH
J507RH
J556RH
J557RH
J607RH
P，≤
焊条型号
E5016-G
E5015-G
E5015-G
E5516-G
E5515-G
E5515-G
E5515-G
E6015-G
E6016-D1
E6015-D1
E5515-B1
熔敷金属力学性能和弯曲性能
牌号示例
J506RH
J507RH
J556RH
J557RH
J607RH

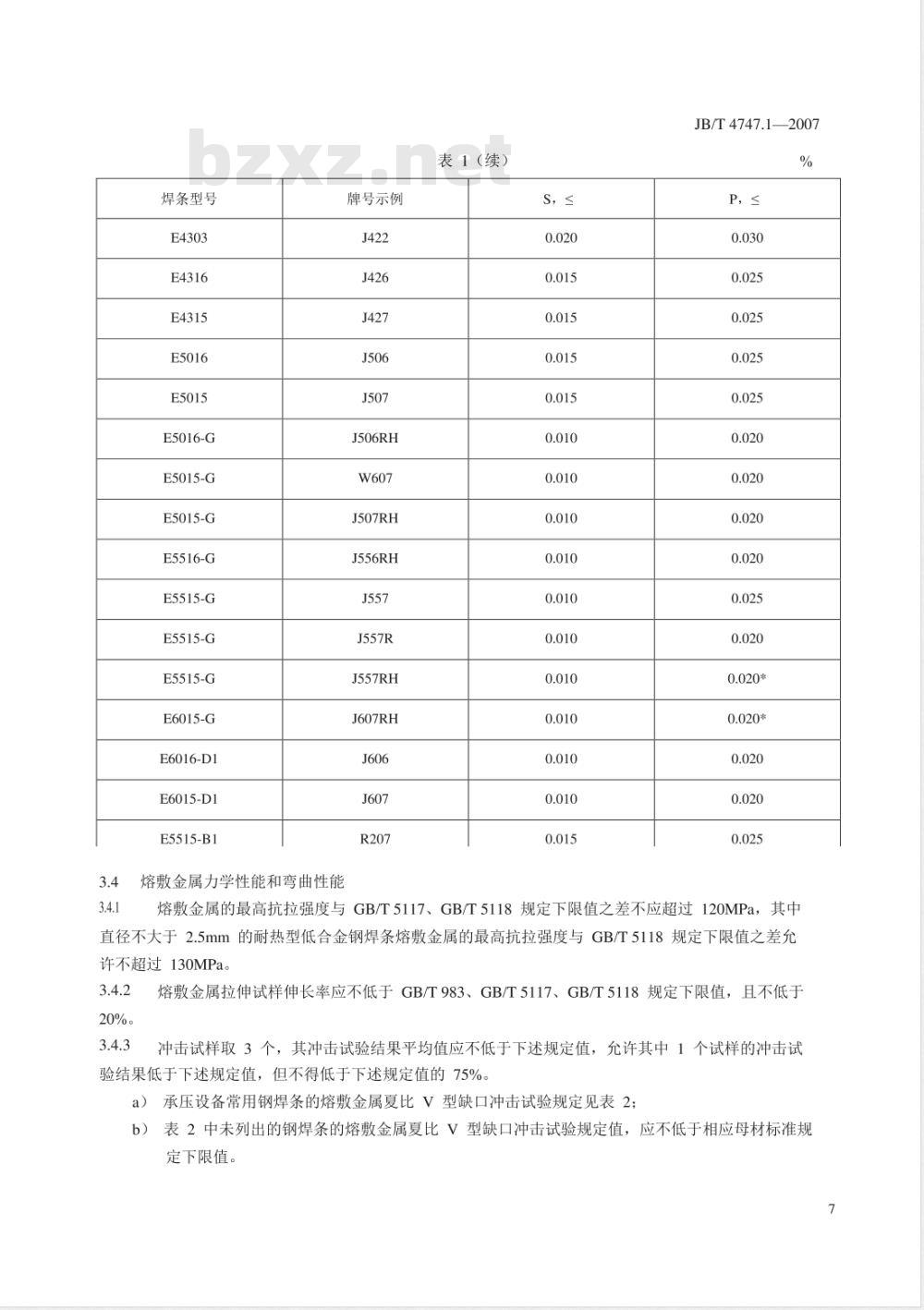

表１（续）
JB/T4747.1—2007
P，≤
熔敷金属的最高抗拉强度与GB/T5117、GB/T5118规定下限值之差不应超过120MPa，其中直径不大于2.5mm的耐热型低合金钢焊条熔敷金属的最高抗拉强度与GB/T5118规定下限值之差允许不超过130MPa。
20%。
熔敷金属拉伸试样伸长率应不低于GB/T983、GB/T5117、GB/T5118规定下限值，且不低于冲击试样取3个，其冲击试验结果平均值应不低于下述规定值，允许其中1个试样的冲击试验结果低于下述规定值，但不得低于下述规定值的75%。承压设备常用钢焊条的熔敷金属夏比V型缺口冲击试验规定见表2；a）
表2中未列出的钢焊条的熔敷金属夏比V型缺口冲击试验规定值，应不低于相应母材标准规
定下限值。
JB/T4747.14747.62007
焊条型号
E5016-G
E5015-G
E5015-G
E5516-G
E5515-G
E5515-G
E5515-G
E6015-G
E6016-D1
E6015-D1
E5515-B1
E5515-B2
E5515-B2
E5515-B2-V
E6015-B3
表2承压设备常用钢焊条熔敷金属冲击试验规定牌号示例
J506RH
J507RH
J556RH
J557RH
J607RH
P，≤
熔敷金属纵向弯曲试样弯曲到规定的角度后，关其拉伸面上的熔敷金属内沿任何方向不得有单条长度大于3mm的开口缺陷。试样的棱角开口缺陷一般不计，但由夹渣或其他焊接缺陷引起的棱角开口缺陷长度应计入。
焊条药皮含水量或熔敷金属扩散氢含量低氢型药皮焊条药皮含水量或熔敷金属扩散氢含量应符合表3的规定。焊条生产厂在质保书中应
提供焊条药皮含水量。如订货单位要求也应提供熔敷金属扩散氢含量。8
焊条型号
E50xx-x
E55xx-x
E60x×-x
E70xx-×
表3低氢型药皮焊条药皮含水量或熔敷金属扩散氢含量规定熔敷金属扩散氢含量
mL/100g
甘油法
熔敷金属射线检测
水银法或气相色谱法
JB/T4747.1—2007
药皮含水量（正常状态）
熔敷金属射线检测按JB/T4730.2进行，射线检测的质量应不低于AB级，熔敷金属的质量等级应不低于I级。
熔敷金属纵向弯曲试验
应分别制备立焊和仰焊试件，试件厚度和坡口形式按钢焊条国家标准规定。焊接试件采用β3.2或p4.0焊条。试样
样表面。
可采用冷加工法或热切割法切取试样。当采用热切割法时，应将热影响区部分用冷加工法除去。允许避开焊接缺陷制取弯曲试样，面弯与背弯试样各取1个，示意如图1。面弯试样
背弯试样
弯曲试样位置图
制备面弯（背弯）试样时，应从背面（正面）加工除去多余厚度，试样的受拉面尽量靠近试焊缝余高及垫板应采用机械方法去除，试样的受拉面应齐平，试样尺寸见图2。9
JB/T4747.1～4747.6—2007
注：试样受拉面棱角R≤2。
≥165
图2弯曲试样尺寸
弯曲试验应符合表4及GB2653的规定。表4弯曲试验尺寸规定
试样厚度
弯心直径
支座间距离
弯曲角度
冲击试验结果不符合表2的规定时，应再取3个试样进行复验。其合格指标为前后6个试样的平均值不得低于规定值，允许有2个数值低于平均值，但低于规定值75%的只允许有1个。5.2
两个弯曲试样都必须符合试验要求，否则应再取4个弯曲试样进行试验，结果全都应符合试验要求。包装
焊条包装应密封、防潮。
批量划分
碳钢焊条、低合金钢焊条每批质量不超过30t。低温钢焊条、不锈钢焊条每批质量不超过10t。质量证明书
质量证明书内容应齐全，除弯曲试验按订货方要求外，其余各项数据应按批号填实测结果9产品标识
按本分标准规定生产的焊条，应在靠近焊条夹持端的药皮上印有承压设备用钢焊条的产品标识“JBT4747”，在正常的焊接操作前后应清晰可辨。在质量证明书和每包、每箱的内外包装、标签、说明书和质量证明书上也应印有“承压设备用钢焊条\字样及产品标识JB/T4747”。10
