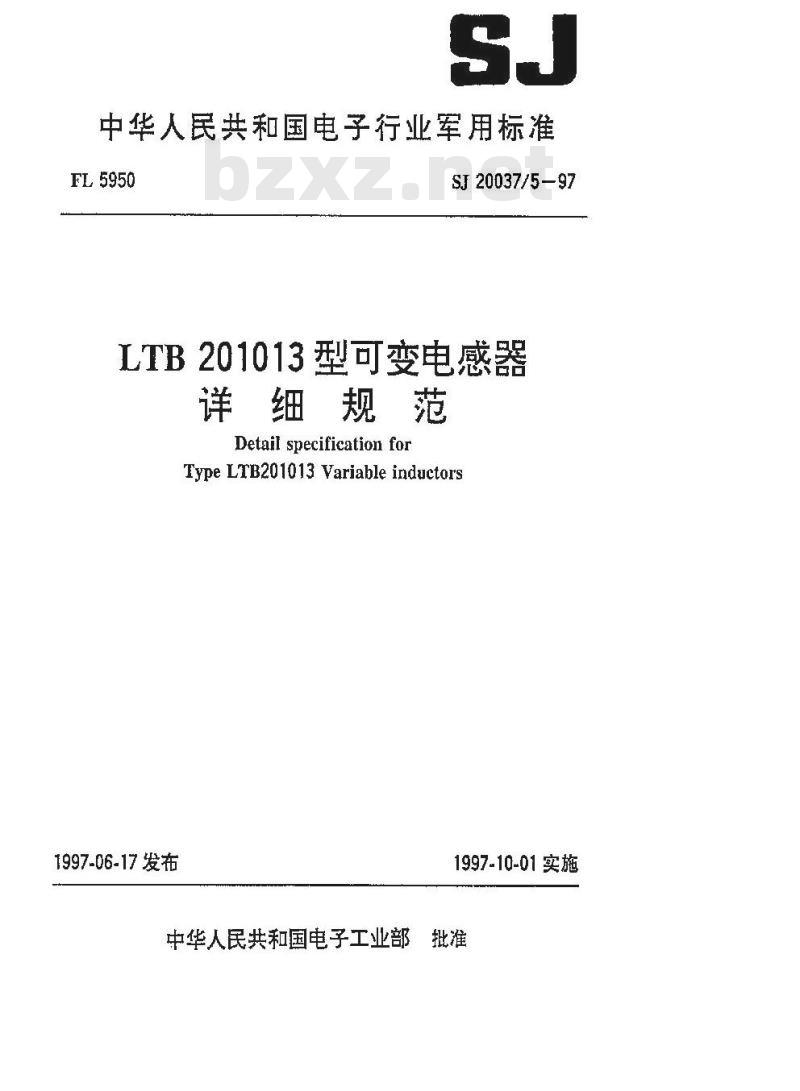

【行业标准】 LTB201013型可变电感器详细规范

中华人民共和国电子行业军用标准FL5950
SJ 20037/5-97
LTB201013型可变电感器
详细规范
Detail specification for
Type LTB201013Variable inductors1997-06-17发布
1997-10-01实施

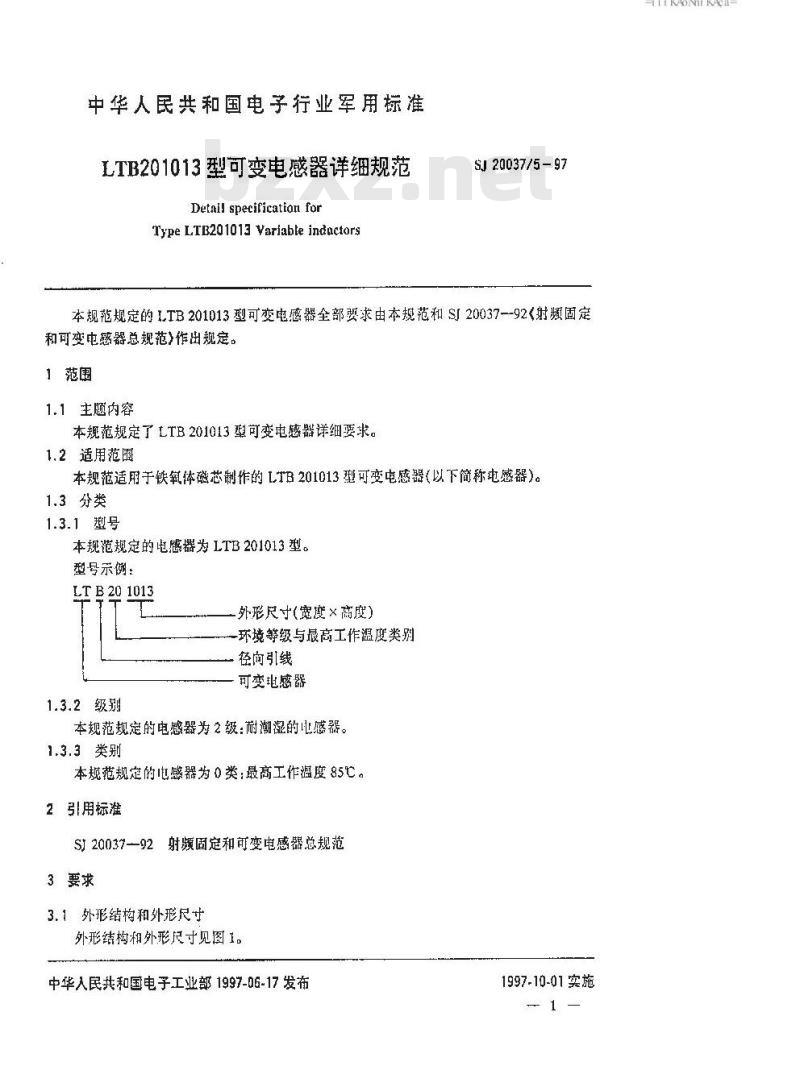

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准LTB201013型可变电感器详细规范Detail specification for
Type LTB201013 Variable indactorsSJ 20037/5-97
本规范规定的1.TB201013型可变电感器全部要求由本规范和SI20037--92<射频固定和可变电感器总规范）作出规定。1范围
1.1主题内容
本规范规定了LTB201013型可变电感器详细要求。1.2适用范围
本规范适用于铁氧体磁芯制作的LTB201013型可变电感器（以下简称电感器）。1.3分类
1.3.1型号
本规范规定的电感器为LTB201013型。型号示例：
LTB20 1013
1.3.2级别
外形尺寸（宽度×高度）
-环境等级与最高工作温度类别
一径向引线
可变电感器
本规范规定的电感器为2级：耐潮凝的心感器。1.3.3类别
本规范规定的电感器为0类：最高工作温度85℃。2引用标准
SI20037-92射频固定和可变电感器总规范3要求
3.1外形结构和外形尺寸
外形结构和外形尺寸见图1。
中华人民共和国电子工业部1997-06-17发布1997-10-01实施
KAOKAca-
3.2引出端
引出端应符合图1的规定。
3.3重量
SJ20037/5-97www.bzxz.net
LTB201013型电感器重量为1.5g(max)。3.4林料
适用。
50于9
单位：mm
注：从本条开始,本章的条款号与总规范第三章的条款号相同，“适用\意指按总规范相应杀款的要求。3.5设计和结构
适用。
3.6温度冲击
适用。
3.7介质耐压
不适用。
3.8低气压
适用(合间要求时)。
3.9绝缘电阻
适用。
3.10绕组电气连续性
适用。
3.11工作转拒
工作转拒为3~43mNm。
3.12电性能
除合百分比、增量电流电感变化、有效并联电阻均不适用外，其余电性能的初始值应符合表 1 的规定。有关试验后,电性能的最终值应符合表2 的规定,2
型号规格
LTB201013
检验组
监定检验
质冠一致性检验
3.13温升
不适用。
3.14过载
适用。
3.15耐焊接热
适用。
3,16引端弱度
电感量
SJ 20037/5—97

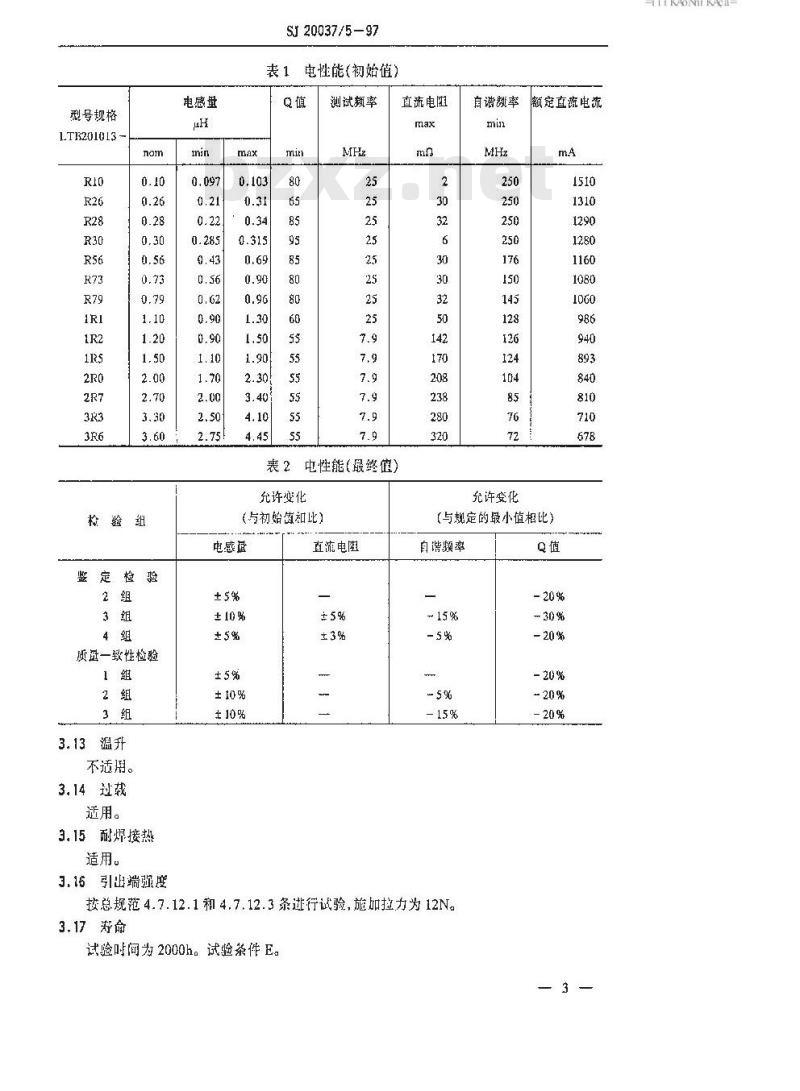

表1电性能(初始值)
测试颊率
直流电阻
表2电性能(最终值)
允许变化
（与初蟾镇和比】
电感盈
直流电阻
自数率
额定直流电流
充许变化
【与规定的最小值相比)
自谱频率
按总规范4.7.12.1和4.7.12.3条进行试验，施加拉力为12N。3.17寿命
试验时间为2000h。试验茶件E。Q值
TTKAONKAa-

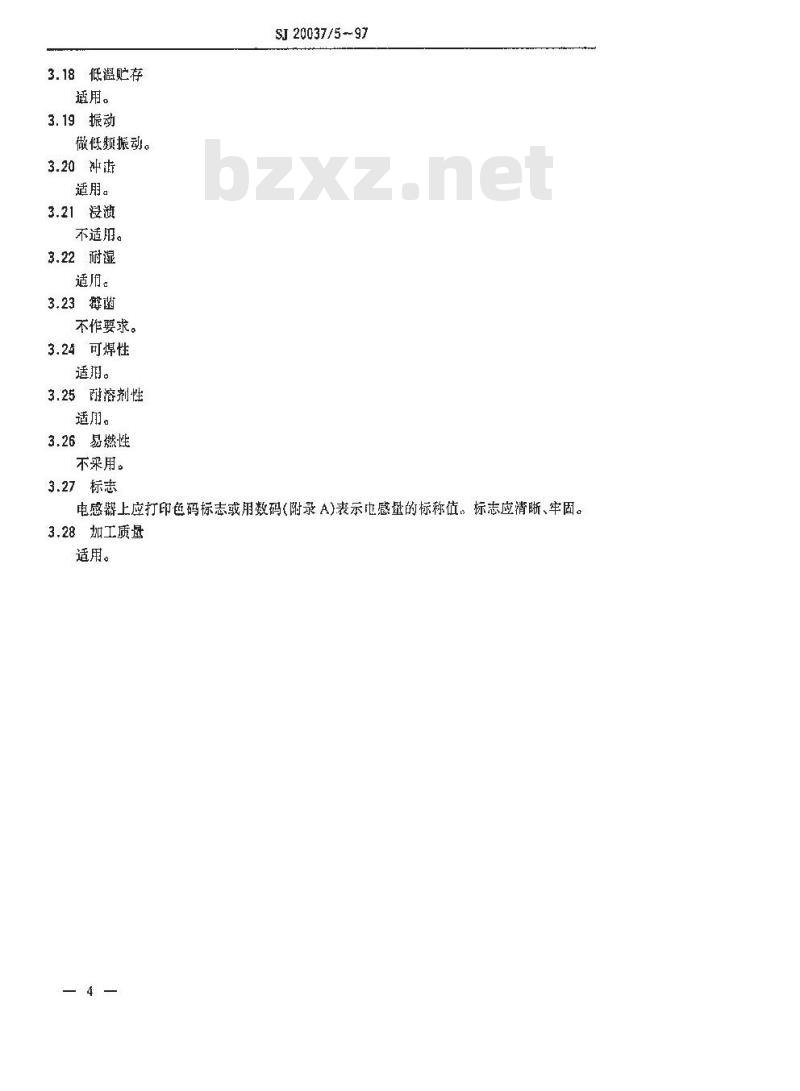

3.18低温贮存
适用。
3.19振动
做低频振动。
3.20冲街
适用。
3.21没溉
不适用。
3.22耐湿
适用。
不作要求。
3.24可焊性
适用。
3.25溶剂性
适用。
3.26易燃性
不采用。
3.27标志
SJ20037/5--97
电感器上应打印色码标志或用数码（附录A)表示电感量的标称。标志应清晰、牢固。3.28
加工质量
适用。
SJ20037/5—97
附录A
LTB201013型可变电感器色点标志方法(补充件)
表A1规定了LTB201013型可变电感器色点标志方法。第一色码
第一数字（第一色码）
第二数字(第二色码）
第三色码
第二色码
惜率（第三色）
KAOKAca
附加说明：
SJ20037/5-97
本规范由中国电子技术标准化研究所归口。本规范由国营第八九九厂负责起草。本规范主要起草人：药礼熙、阳开新、梁勋华、赵加林、刘利涛。计划项展代导：B52026。
