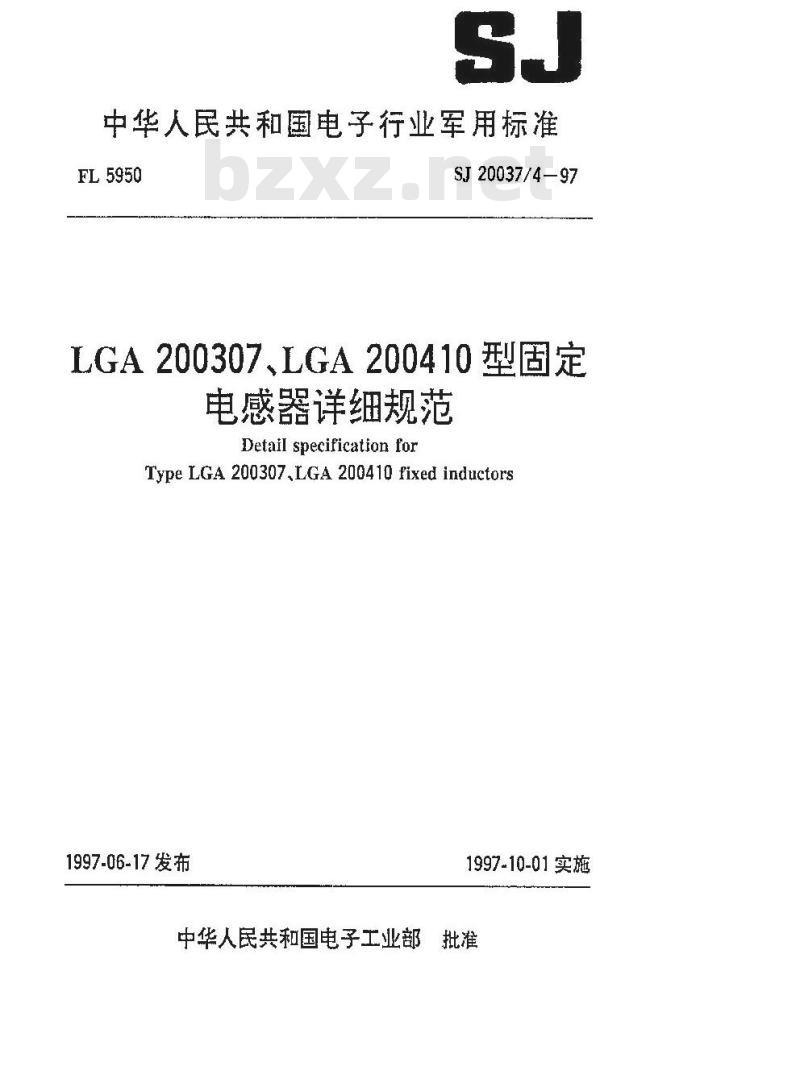

【行业标准】 LGA200307、LGA200410型固定电感器详细规范

中华人民共和国电子行业军用标准FL5950
SJ20037/4-97
LGA200307、LGA200410型固定
电感器详细规范
Detail specificationfor
Type LGA 200307, LGA 200410 fixed inductors1997-06-17发布
1997-10-01实施

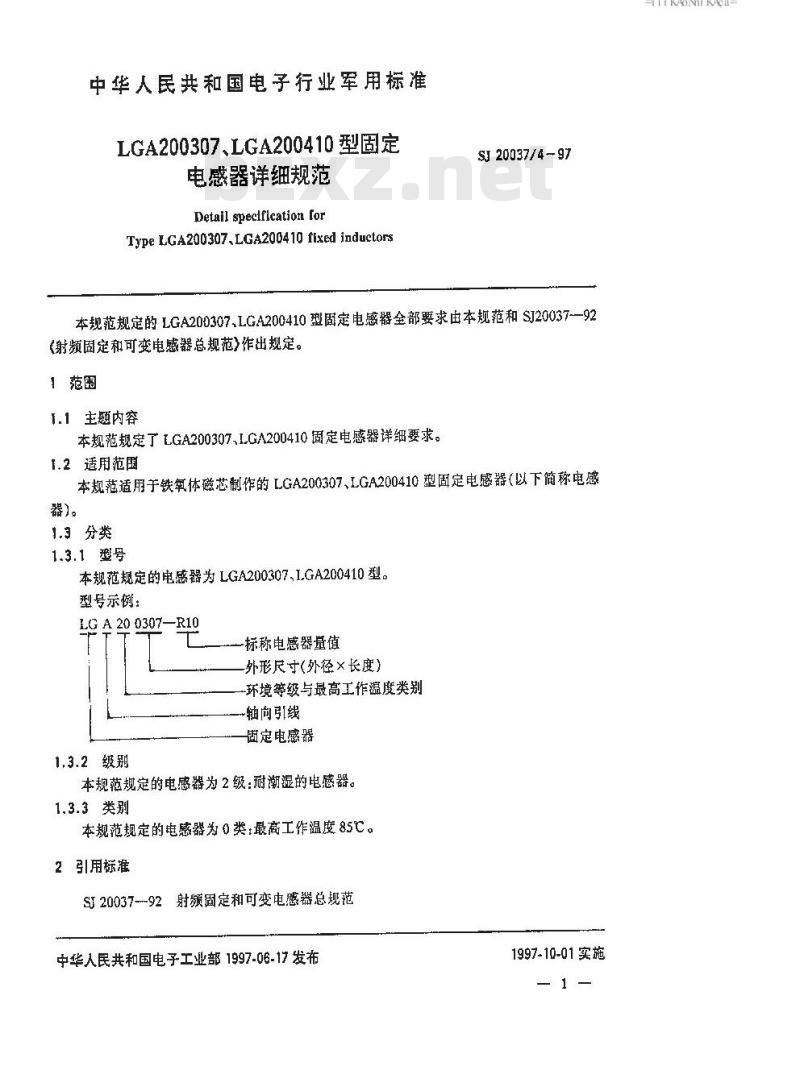

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准LGA200307、LGA200410型固定
电感器详细规范
Detail specification for
Type LGA200307.LGA200410 fixed inductorsSJ 20037/4- 97
本规范规定的LGA200307、LGA200410型固定电感器全部要求由本规范和SJ20037--92《射频固定和可变电感器总规范>作出规定。1范围
1.1主题内容
本规范规定了LGA200307、LGA200410固定电感器详细要求。1.2适用范围
本规范适用于铁氧体磁芯制作的LGA200307、LGA200410型固定电感器（以下简称电感器）。
1.3分类
1.3.1型号
本规范规定的电感器为LGA200307、LGA200410型。型号示例：
LGA20 0307R10
标称电感器量值
外形尺寸外径×长度）
-环境等级与最高工作温度类别
~轴向引线
做定电感器
1.3.2级别
本规范规定的电感器为2级：耐潮湿的电感器。1.3.3类别
本规范规定的电感器为0类：最高工作温度85℃。2引用标准
SJ20037-92射频固定和可变电感器总规范中华人民共和国电子工业部1997-06-17发布1997-10-01实施
TYKAOKAca-

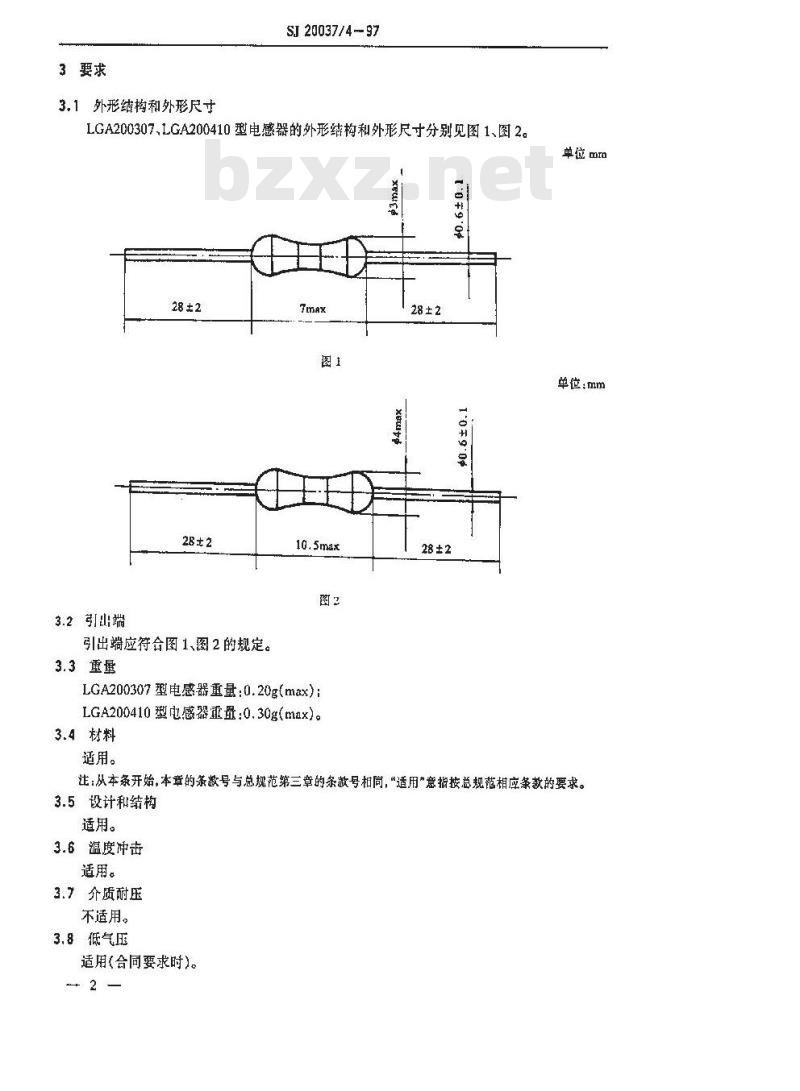

3要求
3.1外形结构和外形尺寸
SJ20037/4-97
LGA200307、LGA200410型电感器的外形结构和外形尺寸分别见图1、图2。xeuts
28 ±2
3.2引山端
引出端应符合图1、图2的规定。3.3重量
LGA200307型电感器重量：0.20g(max)：LGA200410型电感器严量：0.30g（mx）。3.4材料
适用。
1'0+9:0m
1:0+9:04
28 ±2
单位mm
单位：mm
注：从本条开始，本章的条款号与总规范第三章的条款号相同，“适用”意指按总规范相应条款的要求。3.5设计和结构
适用。
3.6温度冲击
适用。
3.7介质耐压
不适用。
3.8低气压
适用(合同要求时)。
3.9绝缘电阻
适用。
3.10缆组电气连续性
适用。
3.11工作转拒
不适用。

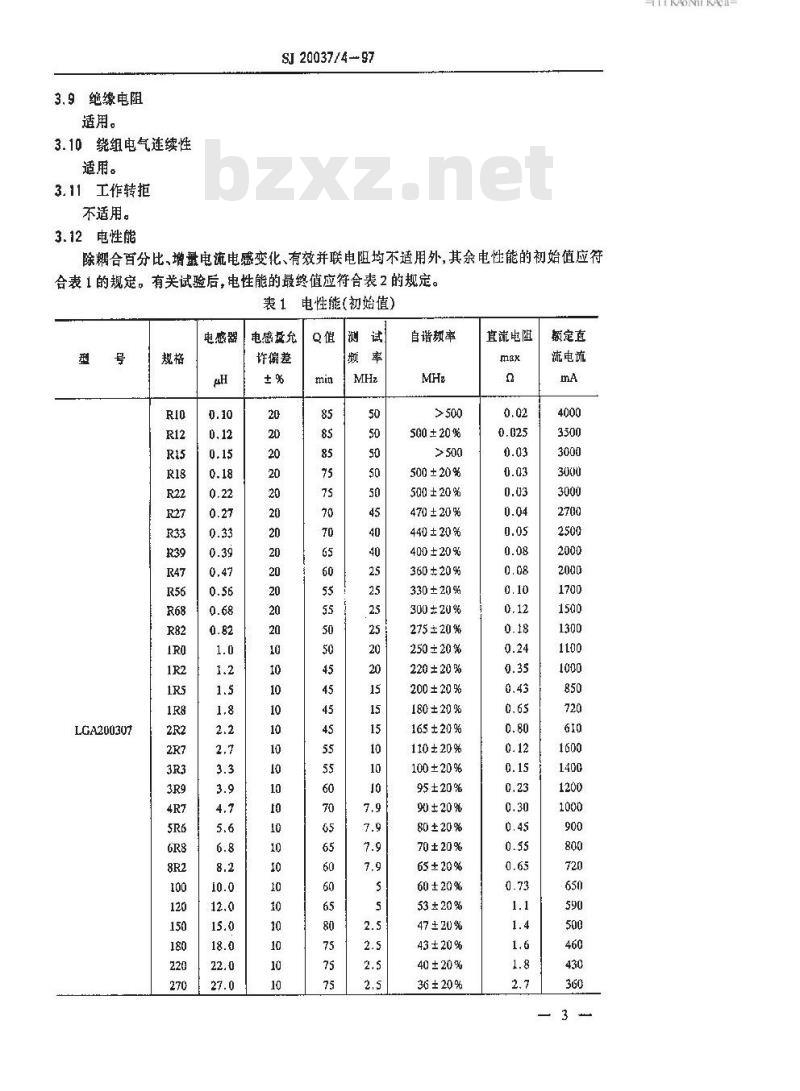

3.12电性能
SJ20037/4-97
除耦合百分比、增量电流电感变化、有效并联电阻均不适用外，其余电性能的初始值应符合表1的规定。有关试验后，电性能的最终值应符合表2的规定。表1
电性能(初始值)
电感器
LGA200307
电感盘充
许偏差
自谐频率
500±20%
500±20%
500±20%
470±20%
440±20%
400±20%
360±20%
330±20%
300±20%
275±20%
250 ±20%
220±20%
200±20%
180±20%
165±20%
110±20%
100±20%
95±20%
90±20%
80±20%
70±20%
65±20%
60±20%
53±20%
47±20%
43±20%
40±20%
36±20%
直流电阻
氟定直
流电流
TTKAONKAca-
LGA200410
检验组
鉴定检验
质适一致性检验
3.13温升
AT≤15K。
3.14过载下载标准就来标准下载网
适用。
3.15耐焊接热
适用。

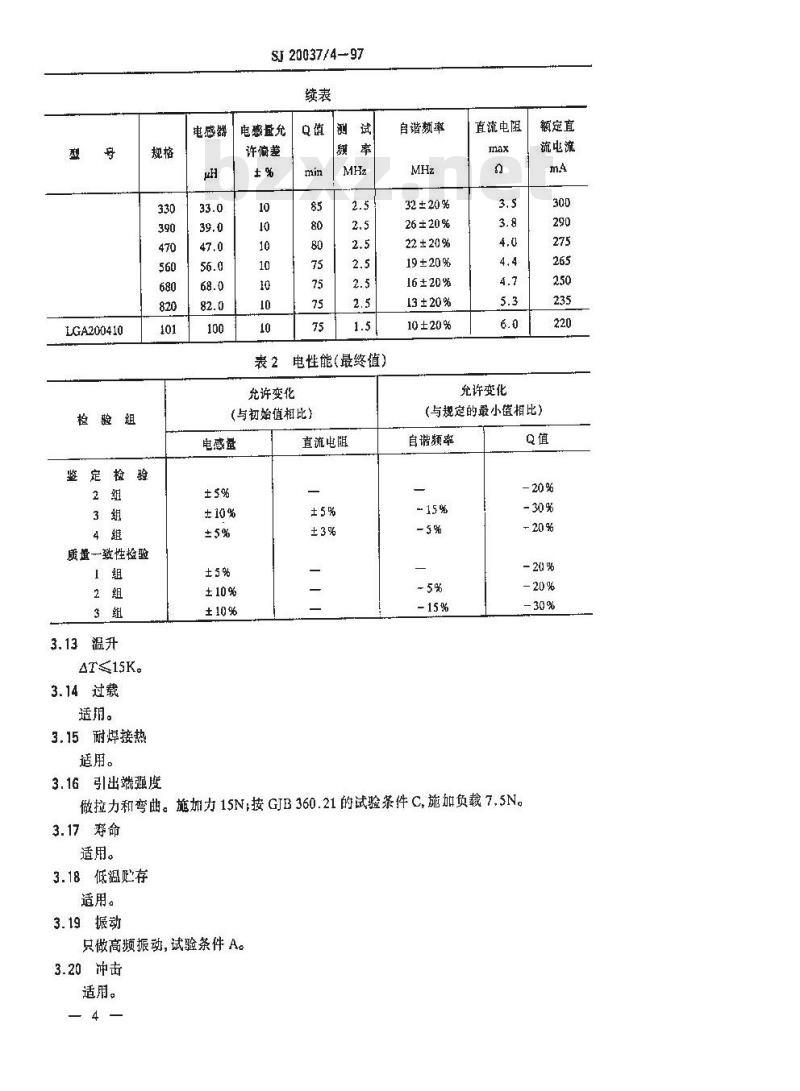

电感器
SJ20037/4-97
电感盛充
许偏差
电性能（最终值）
充许变化
(与初始值相比）
电感量
直流电阻
自谐频率
32 ±20%
26±20%
22 ± 20%
19±20%
16±20%
13 ± 20%
10±20%
直流电阻
充许变化
额定直
流电流
(与规定的最小值相比）
自谐题率
3.16引出端强度
做拉力和弯曲。施加力15N；按GJB360.21的试验条件C,施如负载7.5N。3.17寿命
适用。
3.18低褪贮存
适用。
3.19振动
只做高频振动，试验条件A。
3.20冲击
适用。
3.21浸渍
不适用。
3.22耐湿
适用。
3.23霖菌
不作要求。
3.24可焊性
适用。
3.25耐溶剂性
适用。
6易燃性
适用。
SJ 20037/4-97
3.27标志
电感器上应打印色码标志或用数码（附录A)表示电感量的标称值。标志应清晰、牢固。3.28加工质量
适用。
KAoNiKAca
SJ20037/4—97
附录A
LGA200307、LGA200410型固定电感器色环标志方法（补充件）
表A1规定了LGA200307,LGA200410型固定电感器色环标志方法。第一色码
第二色码
第一数字（第一色码）
第兰数学(第二色码)
第四色码
第三色码
倍率(第三色码)
（第四色码）
附加说明：
SJ20037/4-97
本规范由中国电子技术标准化研究所归口。本规范由国营第八九九厂起草。本规范主要起草人：蒋礼燃、阳开新、梁勋华、赵加林、周新龙。计划项目代号：B5202S。
TYKAONKAca-
