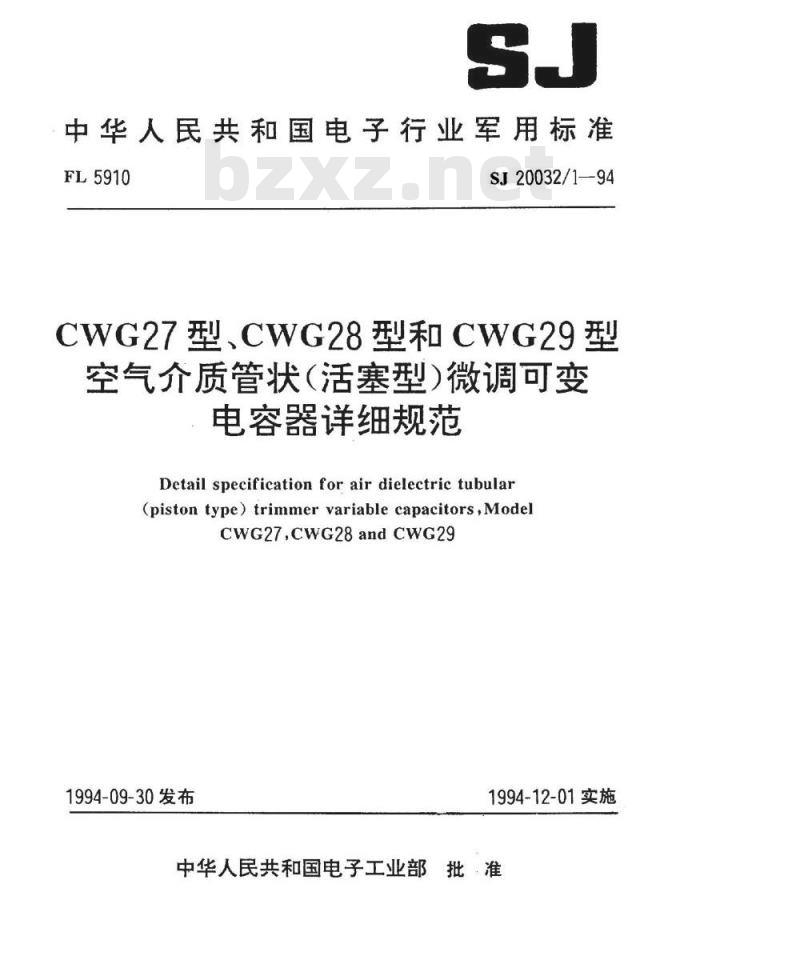

【行业标准】 CWG27型、CWG28型和CWG29型空气介质管状(活塞型)微调可变电容器详细规范

中华人民共和国电子行业军用标准FL5910
SJ20032/1—94
CWG27型、CWG28型和CWG29型
空气介质管状(活塞型)微调可变电容器详细规范
Detail specification for air dielectric tubular(piston type)trimmer variable capacitors,ModelCWG27.CWG28andCWG29
1994-09-30发布
1994-12-01实施

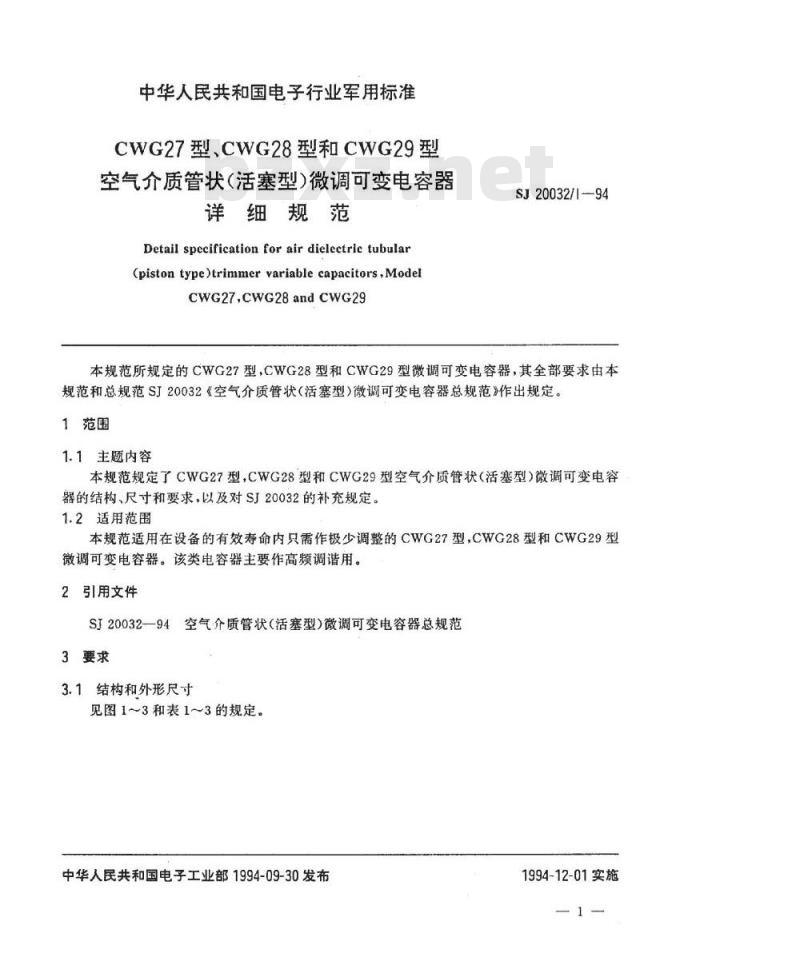

中华人民共和国电子工业部批·准中华人民共和国电子行业军用标准CWG27型、CWG28型和CWG29型
空气介质管状（活塞型）微调可变电容器详细规范
Detail spccification for air dielectric tubular(piston type)trimmer variablecapacitors,ModelCWG27CWG28andCWG29
SJ20032//94
本规范所规定的CWG27型，CWG28型和CWG29型微调可变电容器，其全部要求由本规范和总规范SJ20032《空气介质管状（活塞型）微调可变电容器总规范》作出规定。1范围
1.1主题内容
本规范规定了CWG27型，CWG28型和CWG29型空气介质管状（活塞型）微调可变电容器的结构、尺寸和要求，以及对SI20032的补充规定。1.2适用范围
本规范适用在设备的有效寿命内只需作极少调整的CWG27型，CWG28型和CWG29型微调可变电容器。该类电容器主要作高频调谐用。2引用文件
SJ20032一94空气介质管状（活塞型）微调可变电容器总规范3要求
3.1结构和外形尺寸
见图1～3和表1～3的规定。
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
CWG27J3P5
CWG28J3P5
CWG28J5
电容量范围
0.8±0.05
电容量范围pF
3.2额定工作电压
250V(D.C)
3.3结构
骨架材料为氧化铝陶瓷。
3.4电容量范围
见表1～3。
SJ20032/1-94
未注公差尺寸按士0.4mmwww.bzxz.net

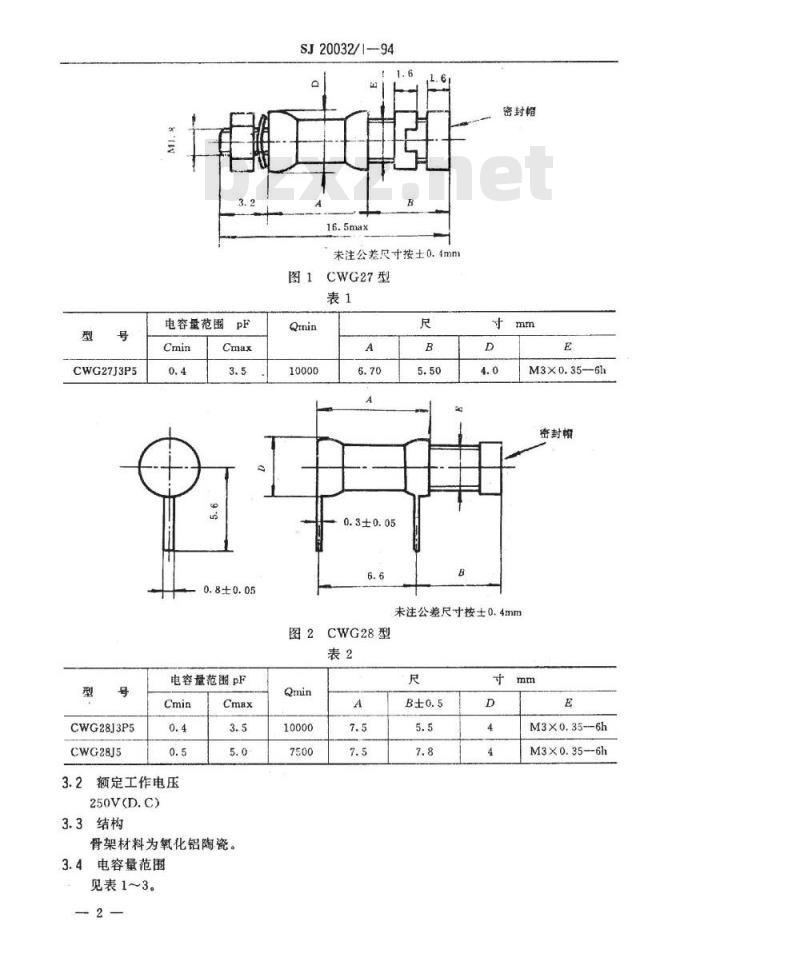

图1CWG27型
0.3±0.05
密封蜡
M3X0.35-6h
密封帽
未注公差尺寸按士0.4mm
图2CWG28型
M3X0.35--6h
M3×0.35--6h
CWG29J3P5
CWG29J5
CWG29J10
3.5绝缘电阻
电容量范密
SJ20032/I-—94

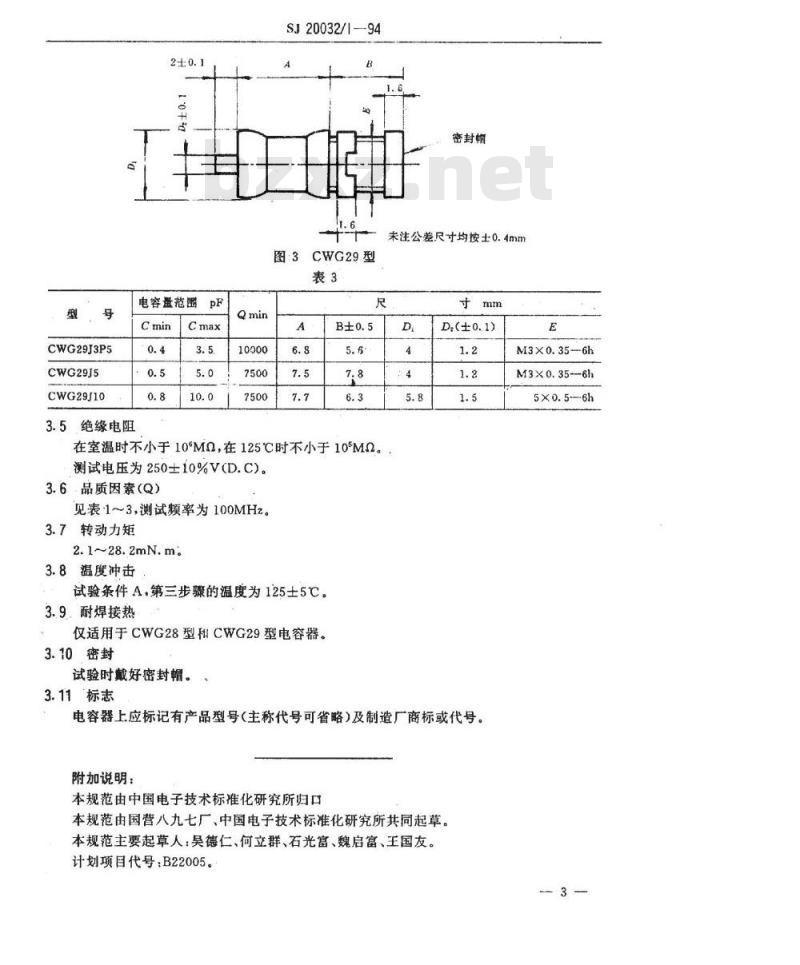

图3CWG29型
密封帽
未注公差尺寸均按土0.4mm
在室温时不小于10°MQ，在125℃时不小于105M2。测试电压为250±10%V(D.C)。
3.6品质因素（Q）
见表1~3，测试频率为100MHz。
3.7转动力矩
2.1~28.2mN.m。
3.8温度冲击
试验条件A，第三步骤的温度为125士5℃。3.9.耐焊接热
仅适用于CWG28型和CWG29型电容器。3.10密封
试验时戴好密封辑。
3.11标志
D.(±0.1)
电容器上应标记有产品型号（主称代号可省略）及制造厂商标或代号。附加说明：
本规范由中国电子技术标推化研究所归口本规范由国营八九七厂、中国电子技术标准化研究所共同起草。本规范主要起草人：吴德仁、何立群、石光富、魏启富、王国友。计划项目代号：B22005。
M3X0.35---6h
M3X0.35---6h
5X0.5--6h
