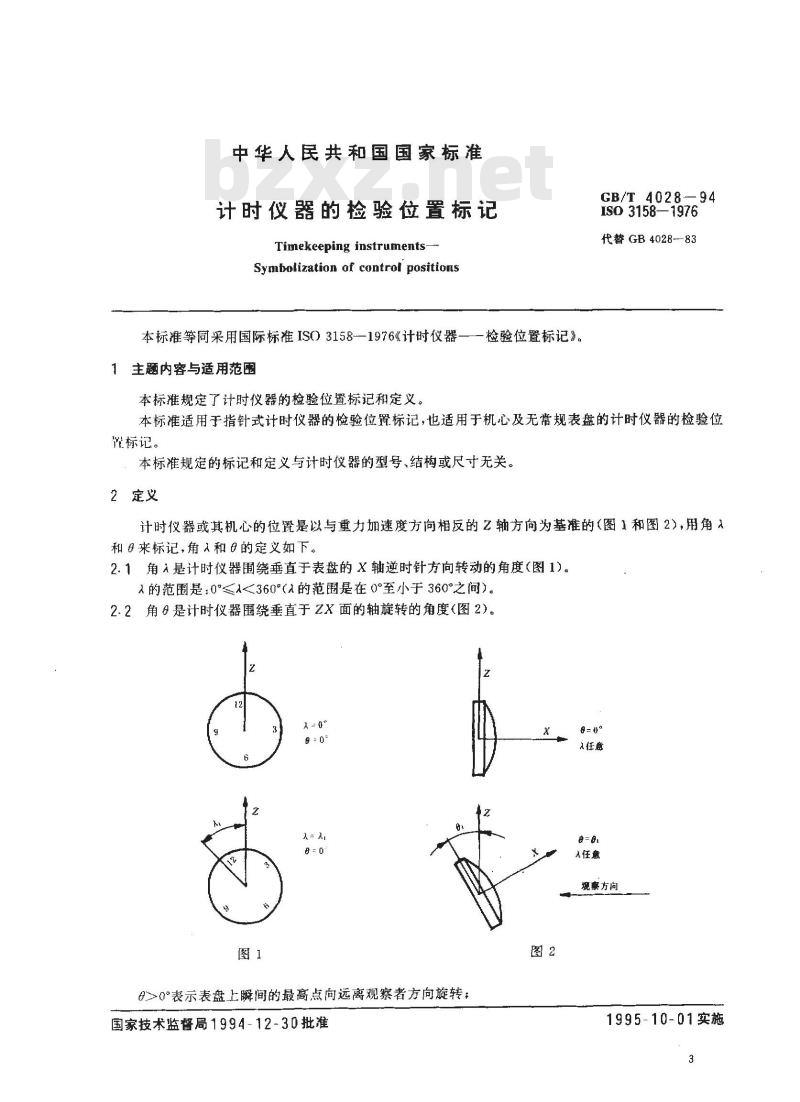

中华人民共和国国家标准
计时仪器的检验位置标记
Timekeeping instruments
Symbolization of controt positions本标准等同采用国际标准ISO3158-—1976《计时仪器1主题内容与适用范围
本标准规定了计时仪器的检验位置标记和定义。一检验位置标记》。
GB/T 402894
ISO 3158—1976
代替GB4028-83
本标准适用于指针式计时仪器的检验位置标记，也适用于机心及无常规表盘的计时仪器的检验位标记。
本标准规定的标记和定义与计时仪器的型号、结构或尺寸无关。2定义
计时仪器或其机心的位置是以与重力加速度方向相反的Z轴方向为基准的（图1和图2），用角入和来标记，角和的定义如下。
2.1角是计时仪器围绕垂直于表盘的X轴逆时针方向转动的角度（图1)。入的范围是：0°≤1<360（^的范围是在0°至小于360之间）。2.2角8是计时仪器围绕垂直于ZX面的轴旋转的角度（图2）。将=业
>0°表示表盘上瞬间的最高点向远离观察者方向旋转：国家技术监督局1994-12-30批准图2
为任意
观察方向
1995-10-01实施
GB/T 4028—94

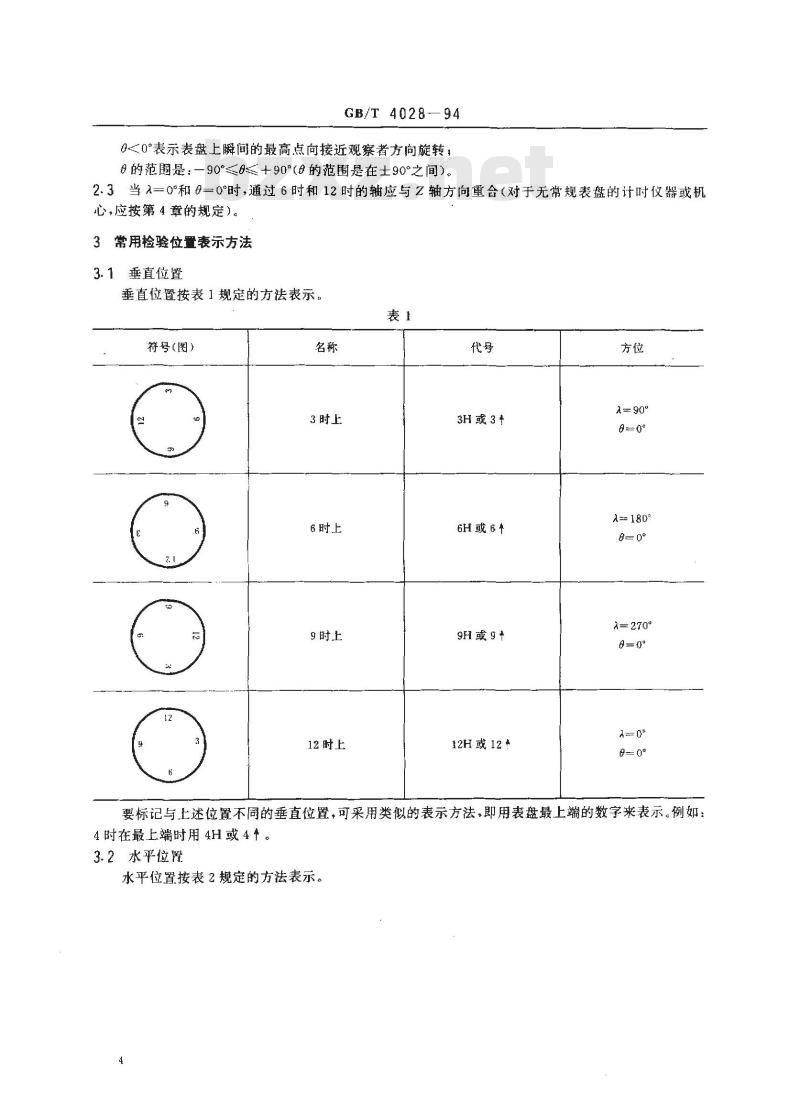

0<0°表示表盘上瞬间的最高点向接近观察者方向旋转，9的范围是：一90≤≤+90°（8的范围是在士90°之间）2.3当入一0°和8=0时，通过6时和12时的轴应与Z轴方向重合（对于无常规表盘的计时仪器或机心，应按第4章的规定）。
3常用检验位置表示方法
3.1垂直位置
垂直位置按表1规定的方法表示。表1
符号(图）
3时上
6时上
9时上
12时上
3H或3+
6H或6串
9H或9#下载标准就来标准下载网
12H或12*
入=90°
A=180°
A=270°
要标记与上述位置不同的垂直位置，可采用类似的表示方法，即用表盘最上端的数字来表示。例如：4时在最上端时用4H或4t。

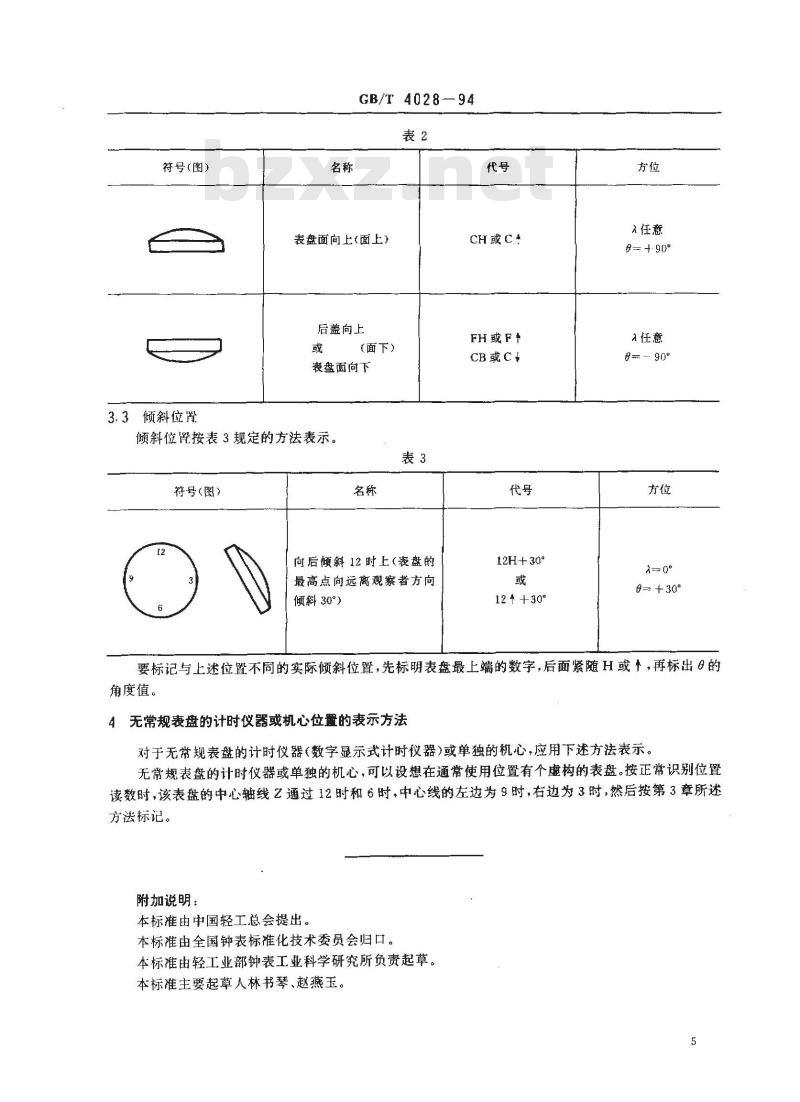

3.2水平位置
水平位置按表2规定的方法表示。符号(图)
3.3倾斜位置
GB/T 4028—94
表盘面向上(面上）
后盖向上
(面下）
表盘面向下
倾斜位置按表3规定的方法表示。符号(图）
向后倾斜12时上（表盘的
最高点向远离观察者方向
倾斜30°）
CH或C
FH或F+
CB或C+
12H+30°
12++30°
入任意
8=+90°
a任意
8--- 90°
#=+30°
要标记与上述位置不同的实际倾斜位置，先标明表盘最上端的数字，后面紧随H或，再标出θ的角度值。
4无常规表盘的计时仪器或机心位置的表示方法对于无常规表盘的计时仪器（数字显示式计时仪器）或单独的机心，应用下述方法表示。无常规表盘的计时仪器或单独的机心，可以设想在通常使用位置有个虚构的表盘。按正常识别位置读数时，该表盘的中心轴线2通过12时和6时，中心线的左边为9时，右边为3时，然后按第3章所述方法标记。
附加说明：
本标准由中国轻工总会提出。
本标由全国钟表标化技术委员会归口。本标由轻工业部钟表工业科学研究所负责起草。本标准主要起草人林书琴、赵燕玉。
