【国家标准(GB)】 技术产品文件 数字化产品定义数据通则 第7部分：注释要求

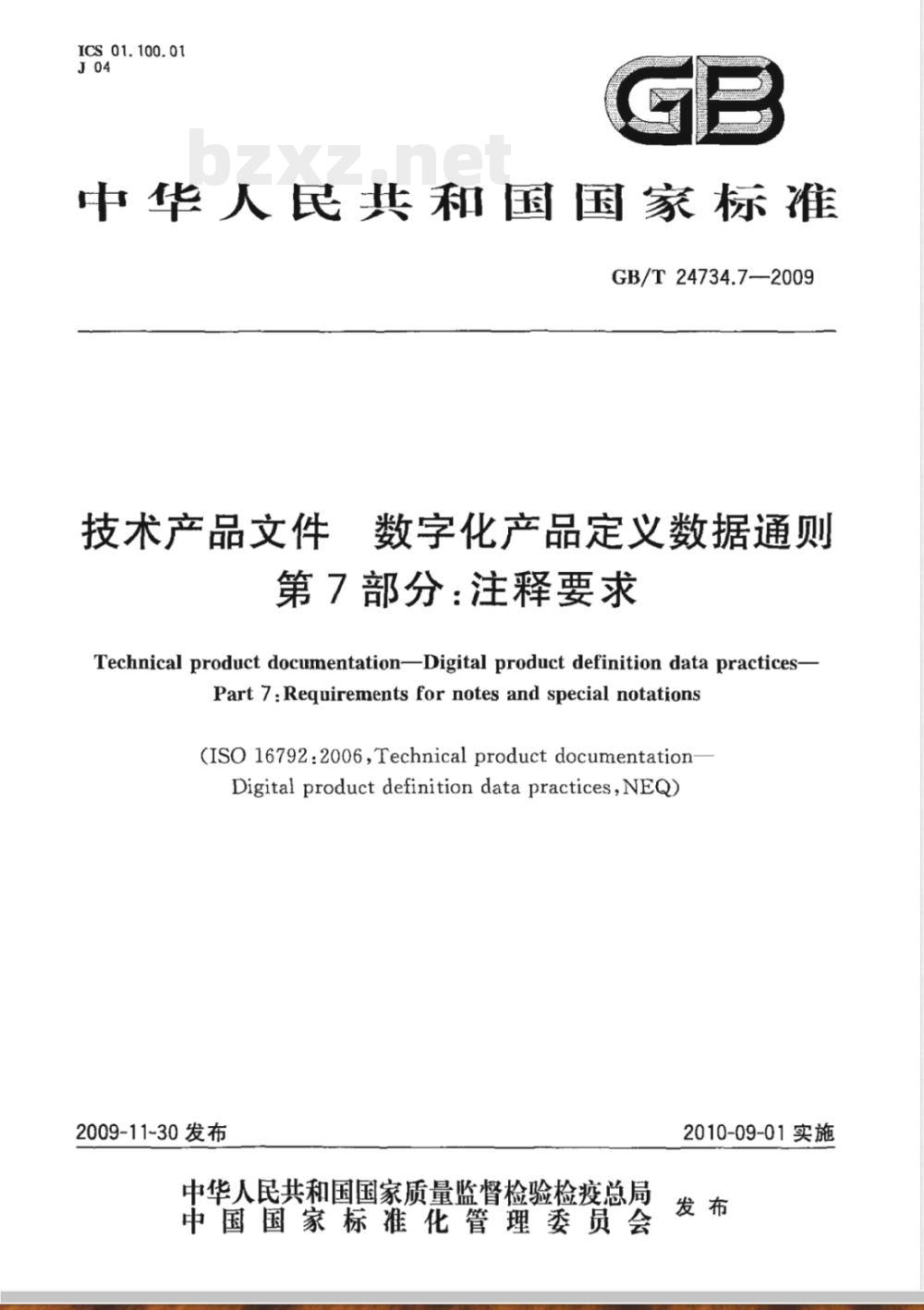

ICS 01.100.01
中华人民共和国国家标准
GB/T24734.7—2009
技术产品文件
数字化产品定义数据通则
第7部分：注释要求
Technical product documentationDigital product definition data practices-Part7:Requirements for notes and special notations(ISO16792:2006,TechnicalproductdocumentationDigitalproductdefinitiondatapractices,NEQ2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

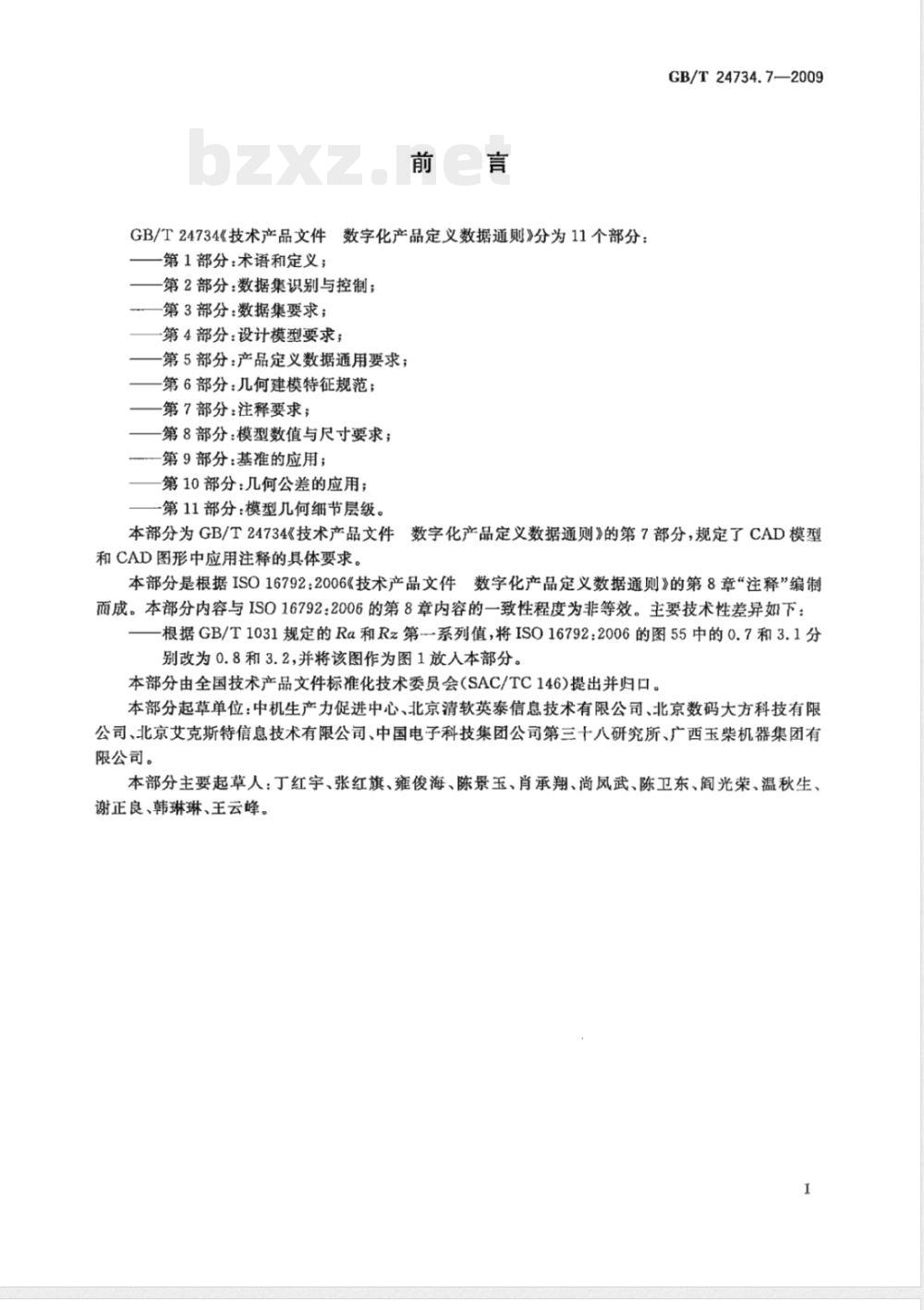

GB/T24734《技术产品文件数字化产品定义数据通则》分为11个部分：第1部分：术语和定义；
第2部分：数据集识别与控制；
第3部分：数据集要求；
第4部分：设计模型要求；
第5部分：产品定义数据通用要求；第6部分：几何建模特征规范；
第7部分：注释要求；
第8部分：模型数值与尺寸要求；第9部分基准的应用；
第10部分：几何公差的应用；
-第11部分：模型几何细节层级。GB/T24734.7—2009
本部分为GB/T24734《技术产品文件数字化产品定义数据通则》的第7部分，规定了CAD模型和CAD图形中应用注释的具体要求。本部分是根据ISO16792：2006《技术产品文件数字化产品定义数据通则》的第8章“注释”编制而成。本部分内容与IS016792：2006的第8章内容的一致性程度为非等效。主要技术性差异如下：根据GB/T1031规定的Ra和Rz第一系列值，将ISO16792：2006的图55中的0.7和3.1分别改为0.8和3.2，并将该图作为图1放人本部分。本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。本部分起草单位：中机生产力促进中心、北京清软英泰信息技术有限公司、北京数码大方科技有限公司、北京艾克斯特信息技术有限公司、中国电子科技集团公司第三十八研究所、广西玉柴机器集团有限公司。下载标准就来标准下载网
本部分主要起草人：丁红宇、张红旗、雍俊海、陈景玉、肖承翔、尚凤武、陈卫东、阎光荣、温秋生、谢正良、韩琳琳、王云峰。

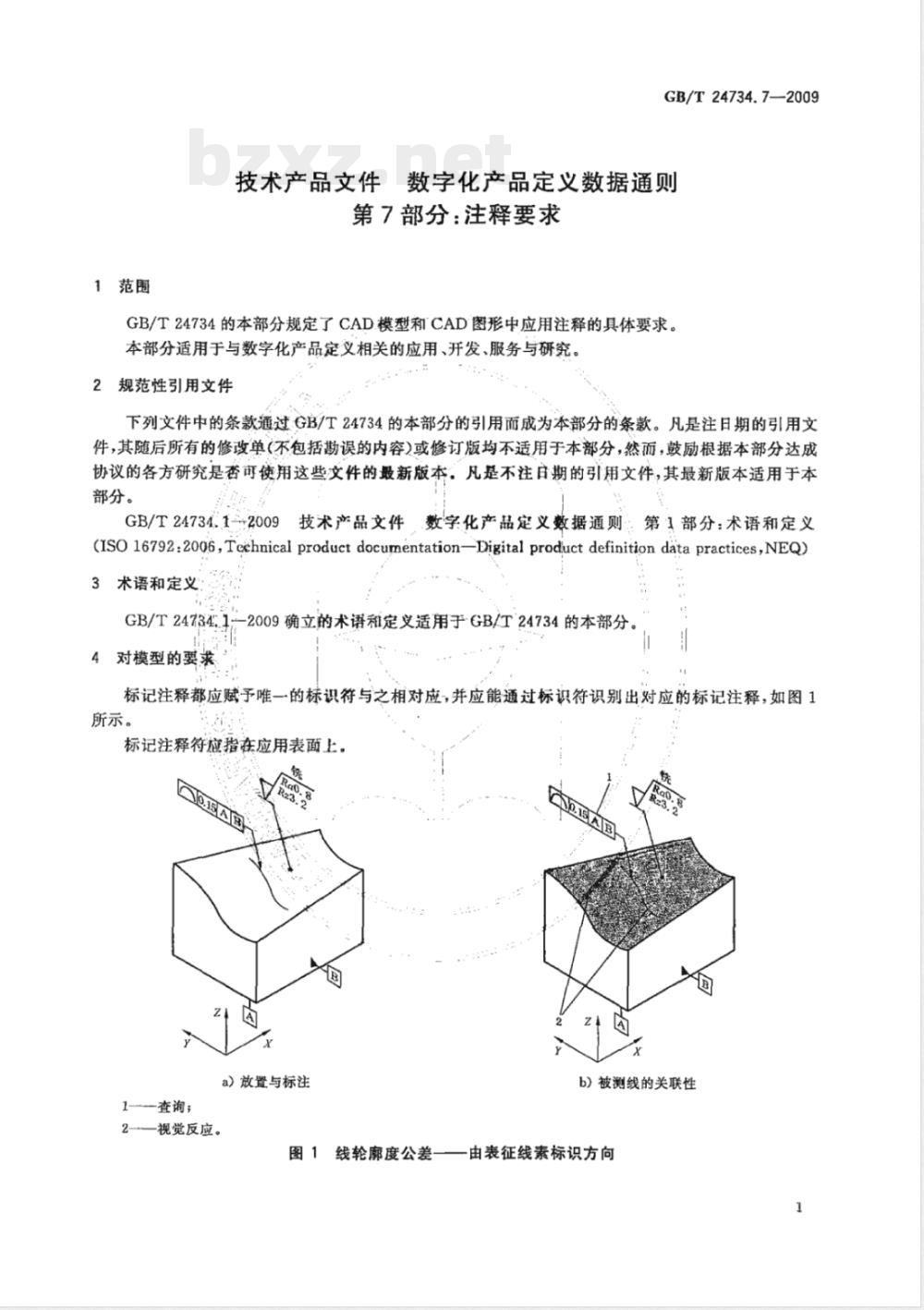

1范围
GB/T24734.7—2009
技术产品文件数字化产品定义数据通则第7部分：注释要求
GB/T24734的本部分规定了CAD模型和CAD图形中应用注释的具体要求。本部分适用于与数字化产品定义相关的应用、开发、服务与研究。2规范性引用文件
下列文件中的条款通过GB/T24734的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是查可使用这些文件的殿新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T24734.1-2009
技术产品文件，数字化产品定义数据通则第1部分：术语和定义
(ISO 16792:2006,Teehnical product documentation-Digital product definition data practices,NEQ)3
术语和定义
GB/T24734.11
4对模型的要求
-2009确立的术语租定义适用于GB/T24734的本部分标记注释都应赋予唯一的标识符与之相对应，并应能通过标识符识别出对应的标记注释，如图1所示。
标记注释符应指在应用表面上，a）放置与标注
一查询；
视觉反应。
图1线轮廊度公差
b）被测线的关联性
由表征线素标识方向
GB/T24734.7—2009

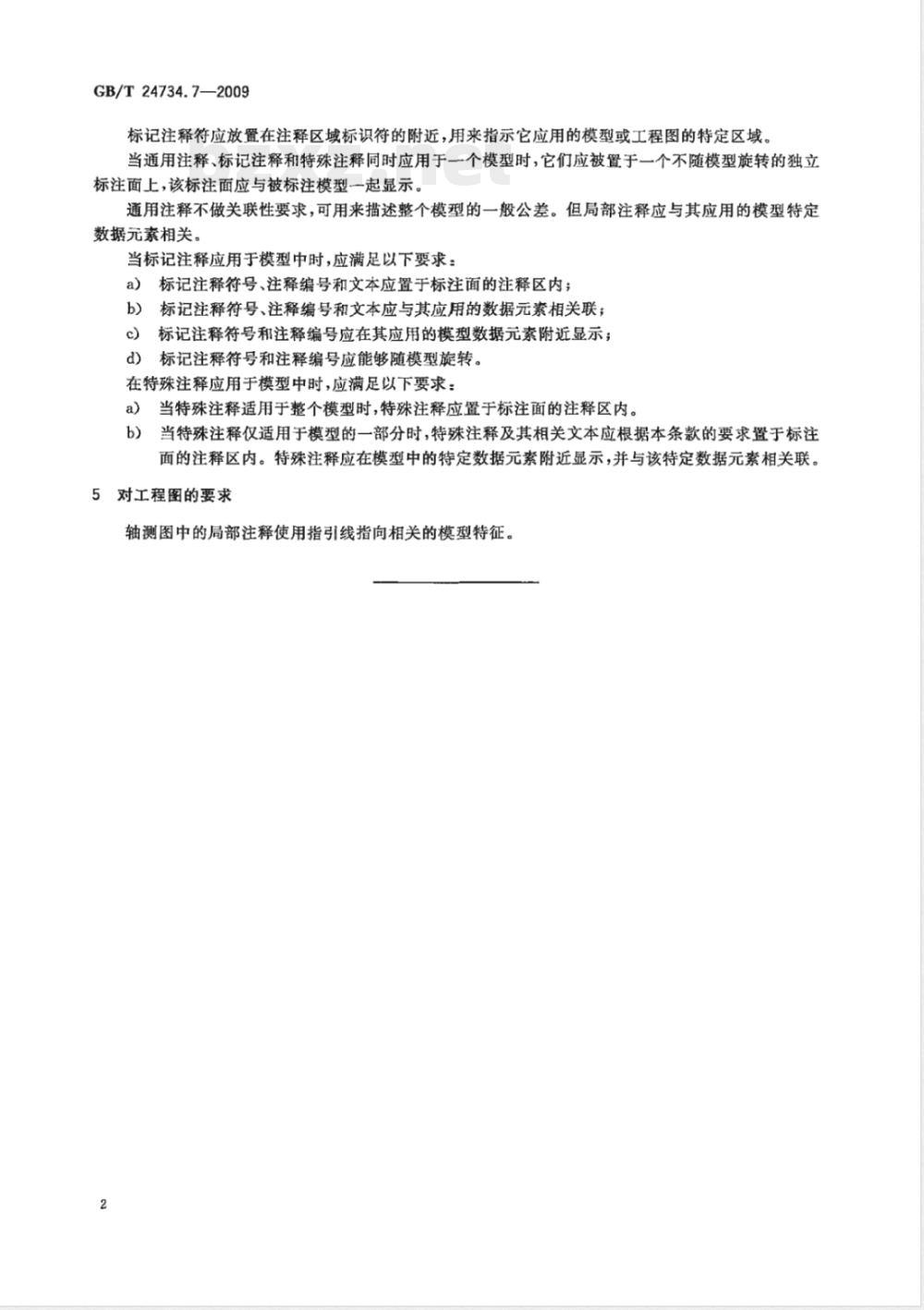

标记注释符应放置在注释区域标识符的附近，用来指示它应用的模型或工程图的特定区域。当通用注释、标记注释和特殊注释同时应用于一个模型时，它们应被置于一个不随模型旋转的独立标注面上，该标注面应与被标注模型一起显示。通用注释不做关联性要求，可用来描述整个模型的一般公差。但局部注释应与其应用的模型特定数据元素相关。
当标记注释应用于模型中时，应满足以下要求：标记注释符号、注释编号和文本应置于标注面的注释区内；a）
标记注释符号、注释编号和文本应与其应用的数据元素相关联；标记注释符号和注释编号应在其应用的模型数据元素附近显示；标记注释符号和注释编号应能够随模型旋转。d)
在特殊注释应用于模型中时，应满足以下要求：a
当特殊注释适用于整个模型时，特殊注释应置于标注面的注释区内。b)
当特殊注释仅适用于模型的一部分时，特殊注释及其相关文本应根据本条款的要求置于标注面的注释区内。特殊注释应在模型中的特定数据元素附近显示，并与该特定数据元素相关联。5对工程图的要求
轴测图中的局部注释使用指引线指向相关的模型特征。2
GB/T24734.7-2009

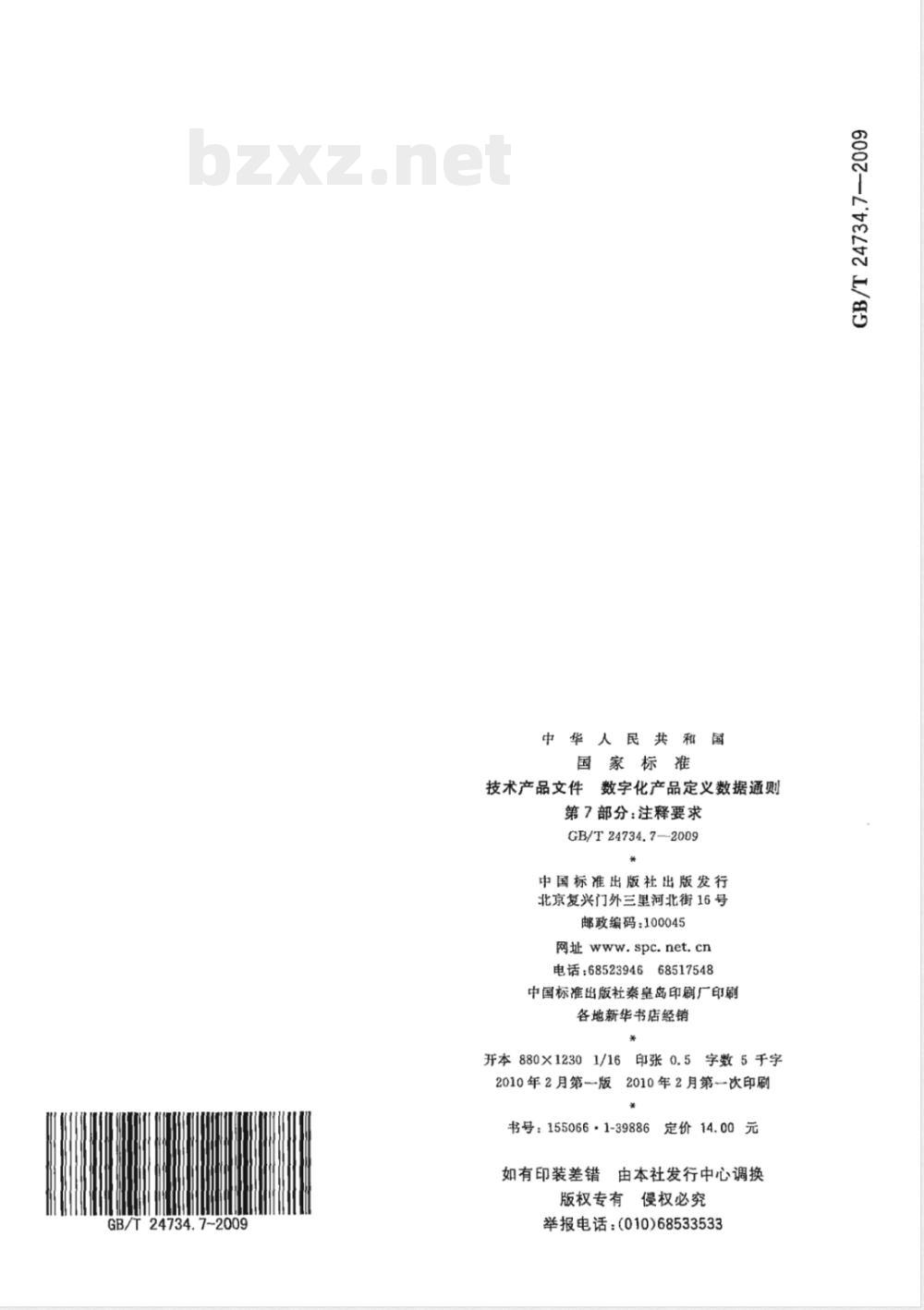

中华人民共和
国家标准
技术产品文件数字化产品定义数据通则第7部分：注释要求
GB/T24734.7—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2010年2月第一版
印张0.5
字数5于字
2010年2月第一次印刷
书号：155066·1-39886定价14.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
