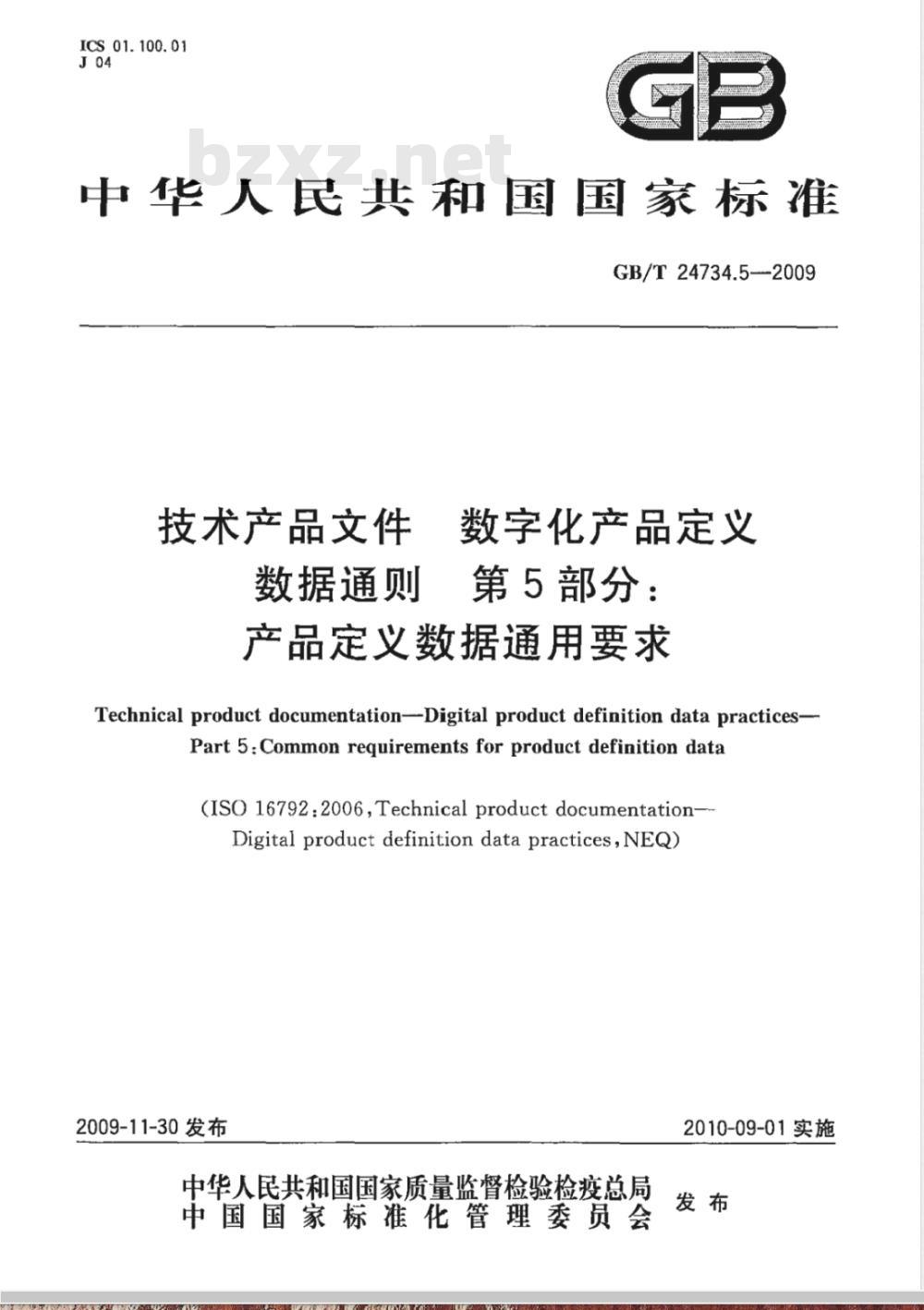

【国家标准(GB)】 技术产品文件 数字化产品定义数据通则 第5部分：产品定义数据通用要求

ICS 01.100.01
中华人民共和国国家标准
GB/T 24734.5-2009
技术产品文件
数据通则
数字化产品定义
第5部分：
产品定义数据通用要求
Technical product documentation--Digital product definition data practices-Part 5:Common requirements for product definition data(ISO 16792:2006,Technical product documentation-Digital product definition data practices,NEQ)2009-11-30发布免费标准bzxz.net
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

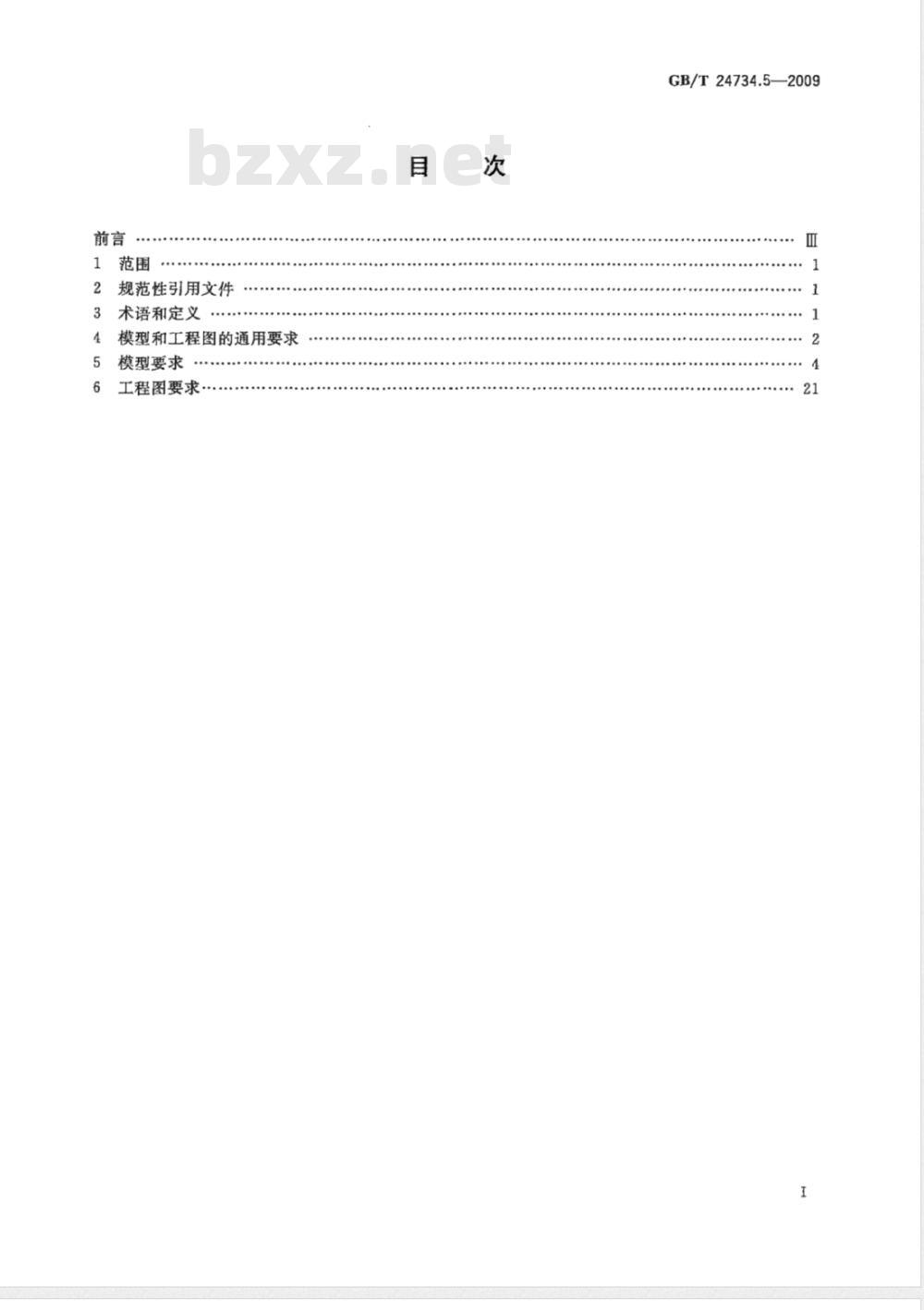

规范性引用文件
术语和定义
模型和工程图的通用要求
模型要求
工程图要求，
GB/T24734.5—2009

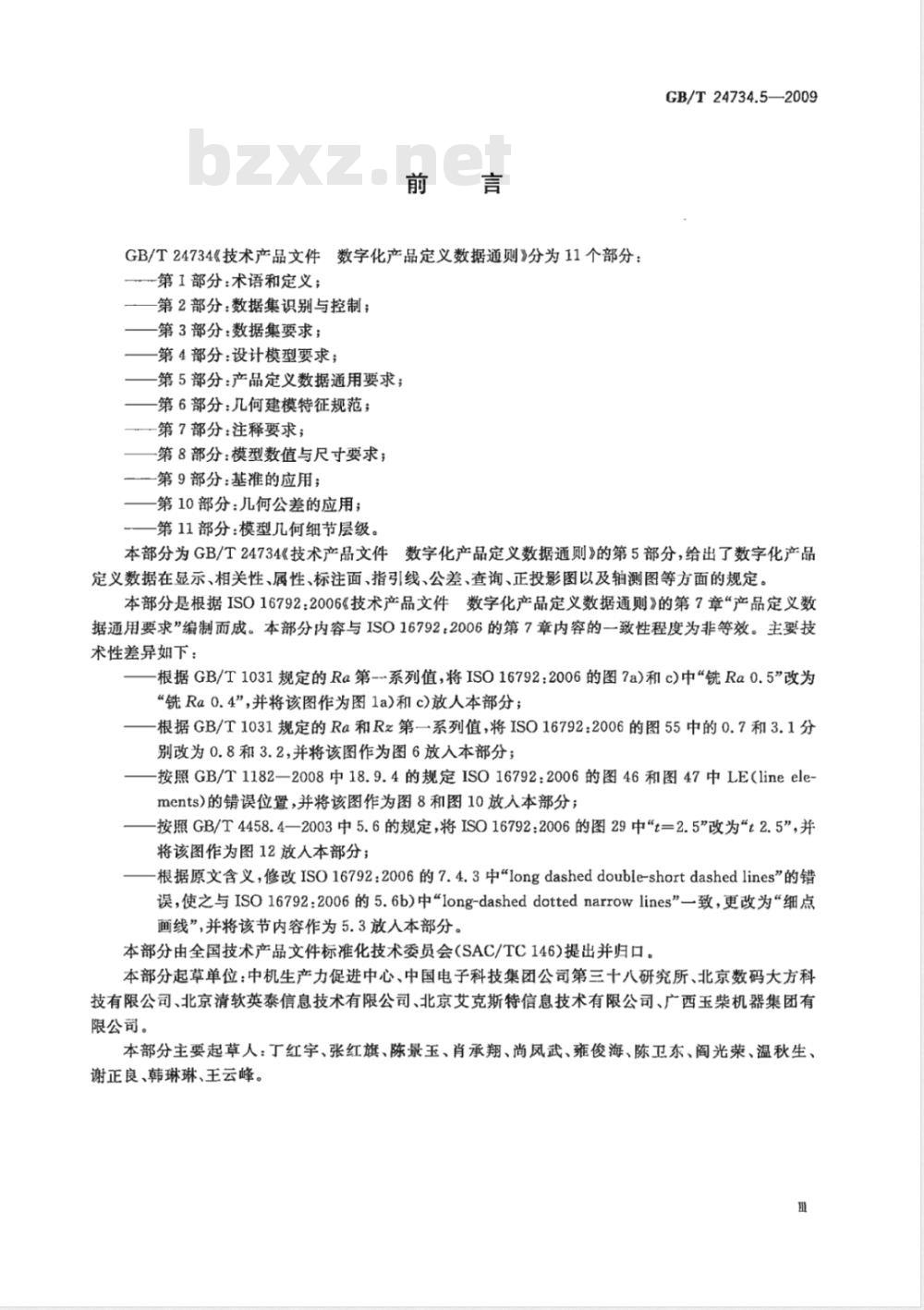

GB/T24734《技术产品文件数字化产品定义数据通则》分为11个部分：第1部分：术语和定义；
第2部分：数据集识别与控制；
—第3部分：数据集要求；
—第4部分：设计模型要求；
第5部分：产品定义数据通用要求；—第6部分：几何建模特征规范；—第7部分：注释要求；
-第8部分：模型数值与尺寸要求；—第9部分：基准的应用
第10部分：几何公差的应用；
—第11部分：模型几何细节层级。GB/T24734.5—2009
本部分为GB/T24734《技术产品文件数字化产品定义数据通则》的第5部分，给出了数字化产品定义数据在显示、相关性、属性、标注面、指引线、公差、查询、正投影图以及轴测图等方面的规定本部分是根据IS016792：2006《技术产品文件数字化产品定义数据通则》的第7章“产品定义数据通用要求”编制而成。本部分内容与IS016792：2006的第7章内容的一致性程度为非等效。主要技术性差异如下：
根据GB/T1031规定的Ra第-系列值，将ISO16792：2006的图7a)和c)中\铣Ra0.5”改为“铣Ra0.4”,并将该图作为图1a)和c)放人本部分；根据GB/T1031规定的Ra和Rz第一系列值，将ISO16792：2006的图55中的0.7和3.1分别改为0.8和3.2，并将该图作为图6放入本部分；-按照GB/T1182—2008中18.9.4的规定ISO16792:2006的图46和图47中LE（lineele-ments)的错误位置，并将该图作为图8和图10放人本部分；按照GB/T4458.4—2003中5.6的规定，将ISO16792:2006的图29中“t=2.5”改为\t2.5”，并将该图作为图12放入本部分；
根据原文含义，修改ISO16792：2006的7.4.3中\longdasheddouble-shortdashedlines”的错误，使之与ISO16792：2006的5.6b)中“1ong-dasheddottednarrowlines”一致，更改为“细点画线”，并将该节内容作为5.3放入本部分。本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。本部分起草单位：中机生产力促进中心、中国电子科技集团公司第三十八研究所、北京数码大方科技有限公司、北京清软英泰信息技术有限公司、北京艾克斯特信息技术有限公司、广西玉柴机器集团有限公司。
本部分主要起草人：丁红宇、张红旗、陈景玉、肖承翔、尚凤武、雍俊海、陈卫东、阁光荣、温秋生、谢正良、韩琳琳、王云峰。

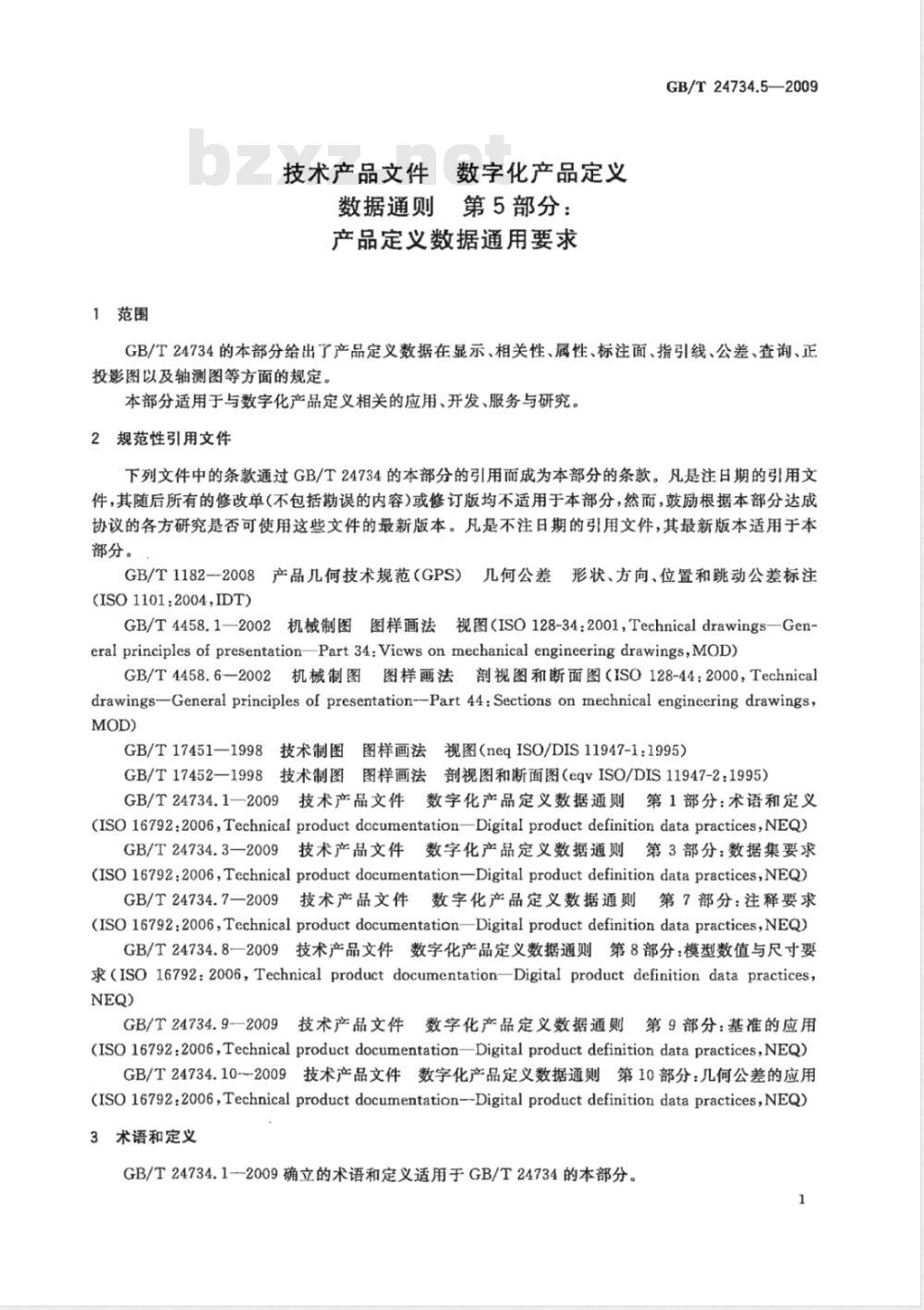

1范围
数字化产品定义
技术产品文件
数据通则第5部分：
产品定义数据通用要求
GB/T24734.5—2009
GB/T24734的本部分给出了产品定义数据在显示、相关性、属性、标注面、指引线、公差、查询、正投影图以及轴测图等方面的规定。本部分适用于与数字化产品定义相关的应用、开发、服务与研究。2规范性引用文件
下列文件中的条款通过GB/T24734的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1182--2008产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注(ISO1101:2004,IDT)
GB/T4458.1—2002机械制图图样画法视图（ISO128-34：2001，Technicaldrawings—General principles of presentation-Part 34:Vicws on mechanical engineering drawings,MOD)GB/T4458.6—2002机械制图图样画法剖视图和断面图（ISO128-44：2000，Technicaldrawings-General principles of presentation--Part 44;Sections on mechnical engincering drawings,MOD)
GB/T17451-1998技术制图图样画法视图（neqISO/DIS11947-1：1995）GB/T17452—1998技术制图图样画法视图和断面图（eqvISO/DIS11947-2：1995）GB/T24734.1一2009技术产品文件数字化产品定义数据通则第1部分：术语和定义(ISO 16792:2006, Technical product documentation—Digital product definition data practices,NEQ)GB/T24734.3一2009技术产品文件数字化产品定义数据通则第3部分：数据集要求(ISO 16792:2006,Technical product documentation—-Digital product definition data practices,NEQ)GB/T24734.7一2009技术产品文件数字化产品定义数据通则第7部分：注释要求(ISO 16792:2006,Technical product documentation—Digital product definition data practices,NEQ)GB/T24734.8一2009技术产品文件数字化产品定义数据通则第8部分：模型数值与尺寸要求(ISO16792:2006,Technical product documentation-Digital product definition data practices，NEQ
GB/T24734.92009技术产品文件数字化产品定义数据通则第9部分：基准的应用(ISO 16792:2006,Technical product documentation—Digital product definition data practices,NEQ)GB/T24734.10-2009技术产品文件数字化产品定义数据通则第10部分：几何公差的应用(ISO16792:2006,Technical product documentation--Digital product definition data practices,NEQ)3术语和定义
GB/T24734.12009确立的术语和定义适用于GB/T24734的本部分。1
GB/T24734.5—2009

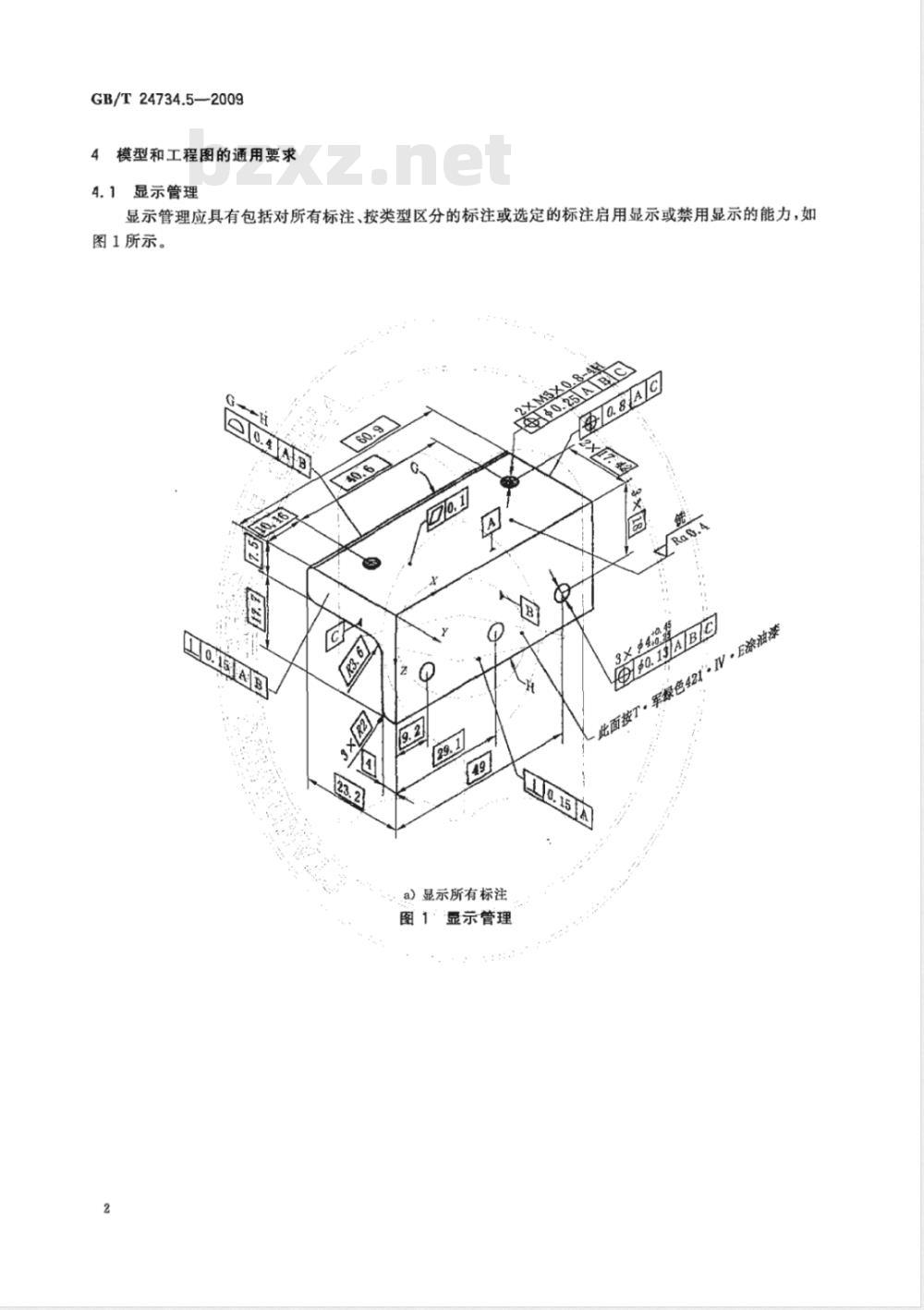

4模型和工程图的通用要求
4.1显示管理
显示管理应具有包括对所有标注、按类型区分的标注或选定的标注启用显示或禁用显示的能力，如图1所示。
.a）显示所有标注
图1显示管理
T·军绿色421IV·E涂油漆
面按7
屏幕硬拷贝
b）仅显示某类标注
c）显示选定标注
图1(续）
GB/T24734.5—2009
面按T·军绿色421·IV·E涂滋澡应提供对任何可视内容的硬拷贝。硬拷贝用于工程图时，应符合制图的相关标准。3
GB/T24734.5—2009
模型要求
5.1概述
以下条款给出了设计模型的标注要求。这些通用要求适用于所有标注类型。特殊类型的标注应按GB/T24734.7-—2009、GB/T24734.8——2009、GB/T24734.9——2009和GB/T24734.10—2009的规定。图2给出了标注和模型几何之间的关系。FS
模型几何
基准A
基准B
侧面3
基准C
一项面
侧面F5
侧面[F6]
内圆柱面
例如：H1H2H3H4
陈列位置
特征关系
4×中5±0.1
0. 25 @AB
标注和模型几何的关系
5.2关联性
以下是对数据元素间关联关系的通用要求。GB/T24734.5-—2009
标注可与一个或一组模型特征，或与某一模型特征的某一部分相关联。有关尺寸关联特征的应用实例如图3所示。
标注、模型几何和辅助几何可被置于同一关联组内，以表明它们间的相关关系。示例1：辅助几何可用于定义模型位置、方向，或对标注的用途作进一步说明。示例2：用于基准体系的模型坐标系。示例3：其他标注。如授权行为的注释、尺寸极限的注释。O
a）尺寸公差查询
b）几何公差查询
1-查询；
2——视觉反应。
a所有的8个关联要素。
图3公差查询的相关性
GB/T 24734.5-2009
5.3属性
）阵列的要素查询
图3（续）
属性是用来获取没有在几何或标注中直接显示出来的附加信息。需要时，应能获得相应属性信息。属性可通过文本、表格或其他方式来表达。例如，属性可用于（但不仅限于)镀层、滚花、销和螺孔等的表达。图4给出了孔的属性表达示例。0.1
1查询；
2—视觉反应。
a）简化特征查询
图4简化特征表示和属性
FEATURES
SURFACE_4
HOLE_PATTERN
HOLE_1
HOLE_2
HOLE_3
HOLE_4
HOLE_5
HOLE_6
HOLE_7
HOLE_8
Filter：
Cancel
5.4标注面
FEATUREDEFINITION
Existing feature.
HOLE_9
Comment
Diameler
No sub-feature.
mach_center
Single
RightConical
Feature Geometry
★PT340
b）特征属性
图4（续）
GB/T24734.5—2009
标注面方向应与三维几何模型保持相互一致的位置关系。例如，模型旋转时，相关文字应随之旋转，如图5所示。如所采用的CAD系统不支持标注平面与模型的相互一致的位置关系，则不应在该系统下使用标注面。
a）模型几何及其注释的内在展性图5与模型几何相关的标注面
GB/T24734.5-—2009
5.5指引线
b）环绕Z轴旋转90°
图5（续）
指向表征线索的指引线，其终端应采用箭头表示，如图6所示。指向曲面的指引线，其终端应采用位于该曲面范围内的实心圆点表示，见图6中的表面结构。如果有助于理解标注的意图，指引线可以在尺寸要素的边结束，应符合GB/T24734，3---2009中3.1.2的规定，用实线指引线来指示设计模型中的基推目标，指引线应该指向关联实体，a）放置与标注
查询；
视觉反应。
图6线轮廓度公差
b）被测线的关联性
由表征线素标识方向
