【国家标准(GB)】 技术产品文件 数字化产品定义数据通则 第2部分：数据集识别与控制

ICS 01.100.01
中华人民共和国国家标准
GB/T24734.2—2009
技术产品文件
数字化产品定义数据通则
第2部分：数据集识别与控制
Technical product documentation-Digital product definition data practices-Part 2:Data set identification and control(ISO 16792:2006,Technical product documentation-Digital product definition data practices,NEQ)2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

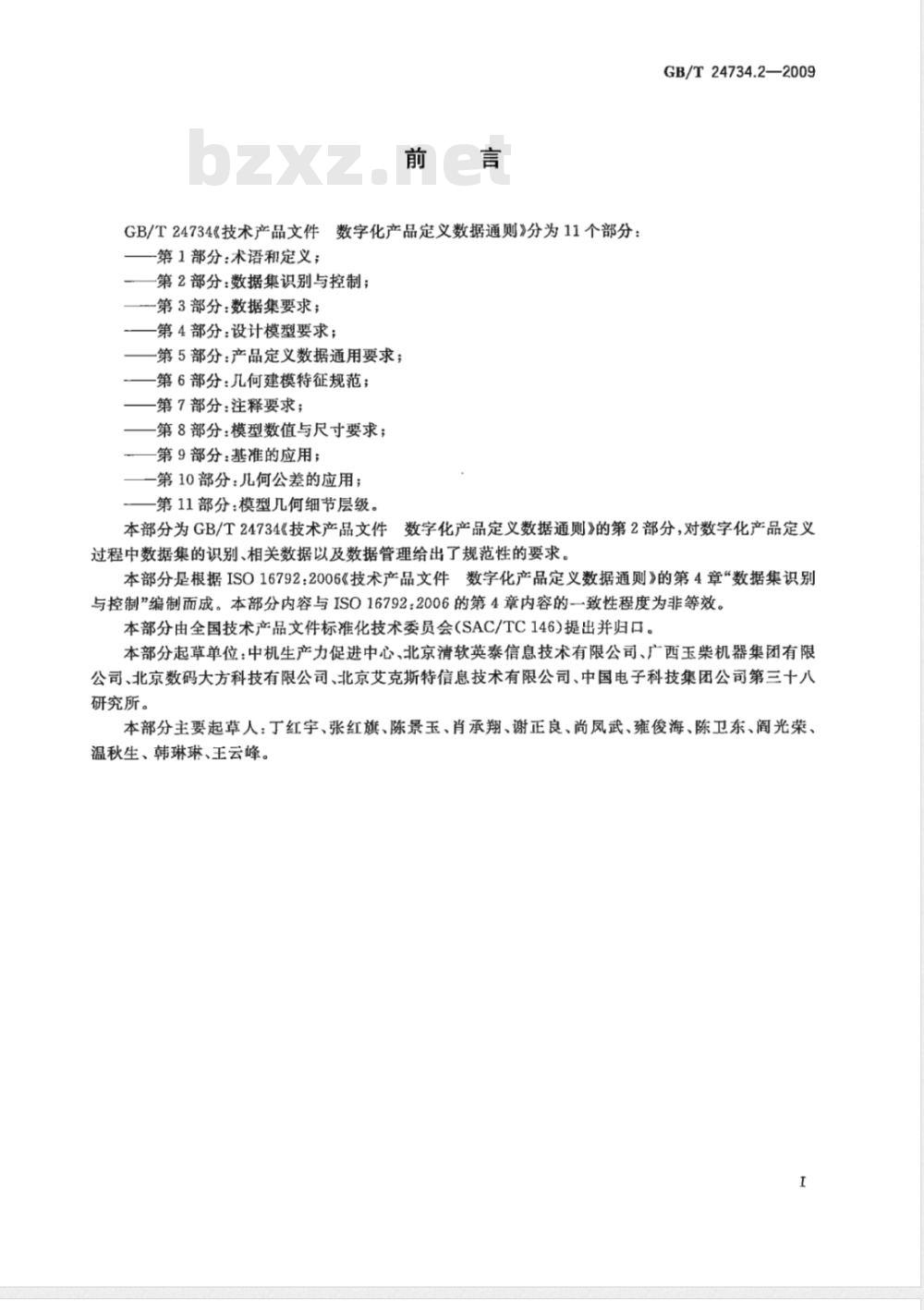

GB/T24734《技术产品文件数字化产品定义数据通则》分为11个部分：-第1部分：术语和定义；Www.bzxZ.net
第2部分：数据集识别与控制；
—一第3部分：数据集要求；
-第4部分：设计模型要求；
一第5部分：产品定义数据通用要求；—第6部分：几何建模特征规范；一第7部分：注释要求；
第8部分：模型数值与尺寸要求；第9部分：基准的应用；
一第10部分：几何公差的应用；—第11部分：模型几何细节层级。GB/T24734.2—2009
本部分为GB/T24734《技术产品文件数字化产品定义数据通则》的第2部分，对数字化产品定义过程中数据集的识别、相关数据以及数据管理给出了规范性的要求。本部分是根据ISO16792：2006《技术产品文件数字化产品定义数据通则》的第4章“数据集识别与控制”编制而成。本部分内容与ISO16792：2006的第4章内容的一致性程度为非等效。本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。本部分起草单位：中机生产力促进中心、北京清软英泰信息技术有限公司、广西玉柴机器集团有限公司、北京数码大方科技有限公司、北京艾克斯特信息技术有限公司、中国电子科技集团公司第三十八研究所。
本部分主要起草人：丁红宇、张红旗、陈景玉、肖承翔、谢正良、尚凤武、雍俊海、陈卫东、阎光荣、温秋生、韩琳琳、王云峰。

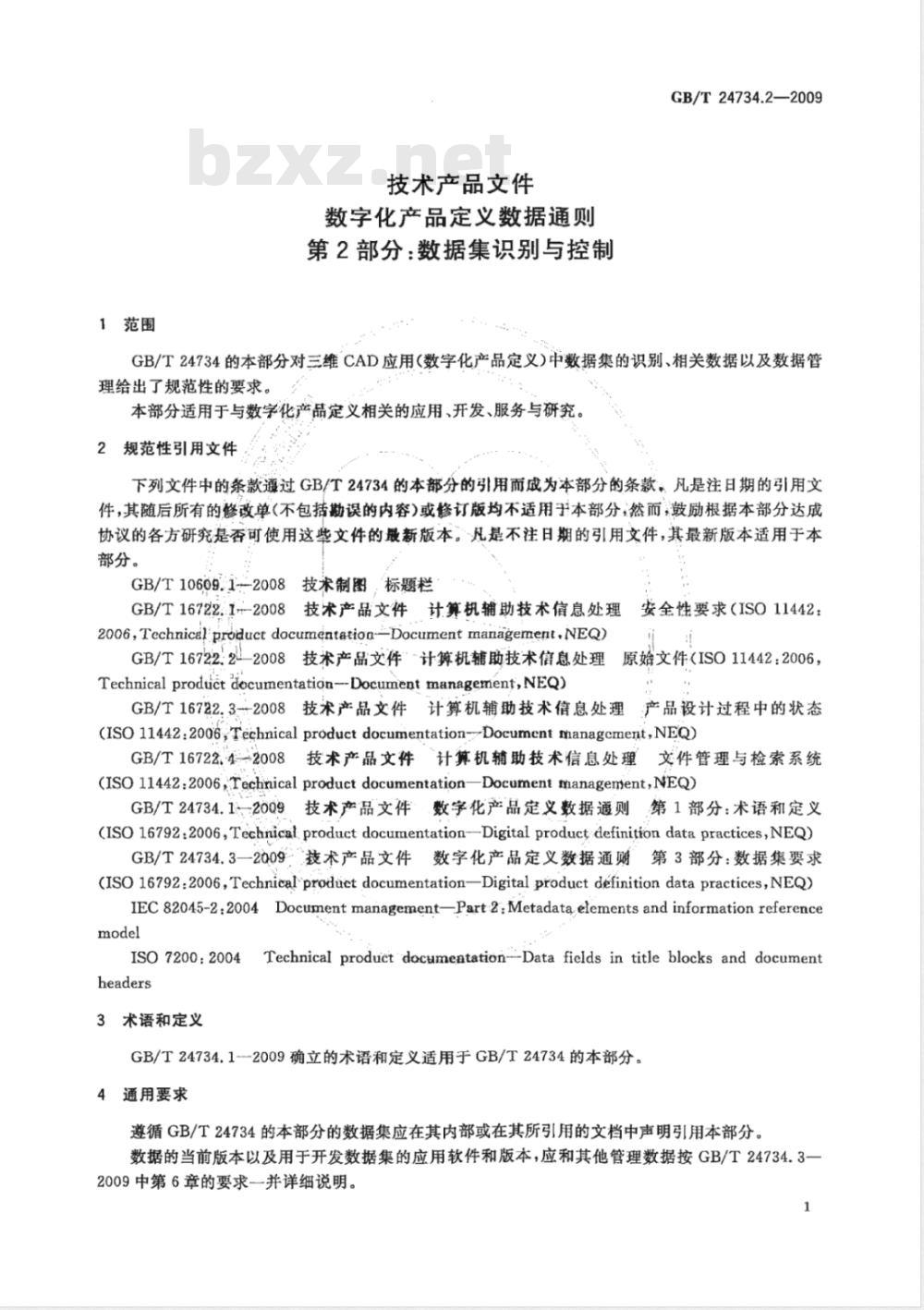

1范围
技术产品文件
数字化产品定义数据通则
第2部分：数据集识别与控制
GB/T24734.2—2009
GB/T24734的本部分对三维CAD应用（数字化产品定义)中数据集的识别、相关数据以及数据管理给出了规范性的要求。
本部分适用于与数字化产品定义相关的应用、开发、服务与研究。2规范性引用文件
下列文件中的条款遵过GB/T24734的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T10609.1-2008技术制图，标题栏GB/T16722:1-2008技术产品文件计算机辅助技术信息处理安全性要求（ISO11442：
2006,Technical productdocumentation--Documentmanagement.NEQ)GB/T1672222008技术产品文件计算机辅助技术信息处理原始文件（ISO11442：2006，Technical produet documentation--Document management,NEQ)GB/T16722.3--2008技术产品文件计算机辅助技术信息处理产品设计过程中的状态(ISO11442:2006,Technical productdocumentationDocumentmanagement,NEQ)GB/T16722.4~2008技术产品文件计算机辅助技术信息处理文件管理与检索系统(ISO11442:2006,Technical product documentation-Document managenent,NEQ)GB/T24734.12009技术产品文件数字化产品定义数据通则第1部分：术语和定义(ISO16792.2006,Technicatproduct documentation-—Digital product definition datapractices,NEQ)GB/T24734.3一2009技术产品文件数字化产品定义数据通厕第3部分：数据集要求(ISO 16792:2006,Technical'product documentation-Digital product definition data practices,NEQ)IEC 82045-2:2004Document management-Part:2:Metadataelements and information referencemodel
ISO7200:2004
Technical product documentation--Data fields in title blocks and documentheaders
3术语和定义
GB/T24734.1--2009确立的术语和定义适用于GB/T24734的本部分。4通用要求
遵循GB/T24734的本部分的数据集应在其内部或在其所引用的文档中声明引用本部分。数据的当前版本以及用于开发数据集的应用软件和版本，应和其他管理数据按GB/T24734.3-2009中第6章的要求一并详细说明。1
GB/T24734.2—2009
数据集标识符应该具有唯一性，并且由数字、字母或特殊字符以任何形式组合构成，数据集标识符中不允许出现空格。
数据集标识符的最大长度取决于所采用的计算机系统和操作系统。当使用零件信息识别编码(PIN码）作为数据集的标识符时，应符合GB/T10609.1一2008和IEC82045-2：2004关于长度限制的相关规定。
只有在不影响数据集标识以及不会对计算机系统运行带来负面影响的情况下，数据集标识符中才能选用连字号(-）、斜杠(/)或星号（*）等特殊字符。在标识符中允许加入可识别的前缀或后缀，用于将文件和相关数据集关联起来。有关图样、图号和PIN码的描及使用应符合GB/T10609.1一2008、ISO7200：2004和IEC82045-2：2004中的要求。
5相关数据

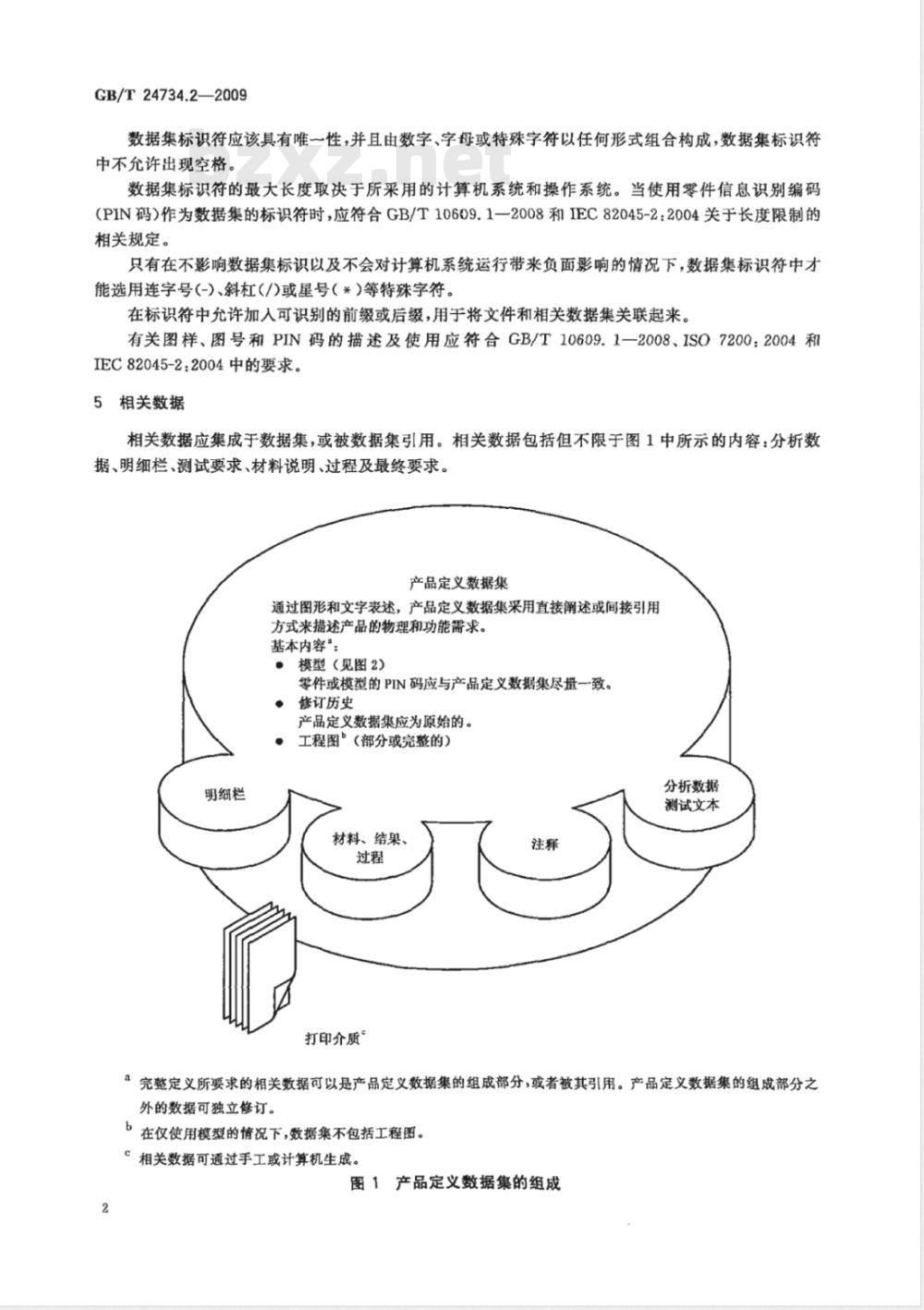

相关数据应集成于数据集，或被数据集引用。相关数据包括但不限于图1中所示的内容：分析数据、明细栏、测试要求、材料说明、过程及最终要求。产品定义数据集
通过图形和文字表述，产品定义数据集采用直接阐述或间接引用方式来描述产品的物理和功能需求。基本内容“：
·模型（见图2）
零件或模型的PIN码应与产品定义数据集尽盘一致。·
明细栏
修订历史
产品定义数据集应为原始的。
工程图”（部分或完整的）
分析数据
测试文本
材料、结果、
打印介质”
完整定义所要求的相关数据可以是产品定义数据集的组成部分，或者被其引用。产品定义数据集的组成部分之外的数据可独立修订。
b在仅使用模型的情况下，数据集不包括工程图。C相关数据可通过手工或计算机生成。图1产品定义数据集的组成
6数据管理

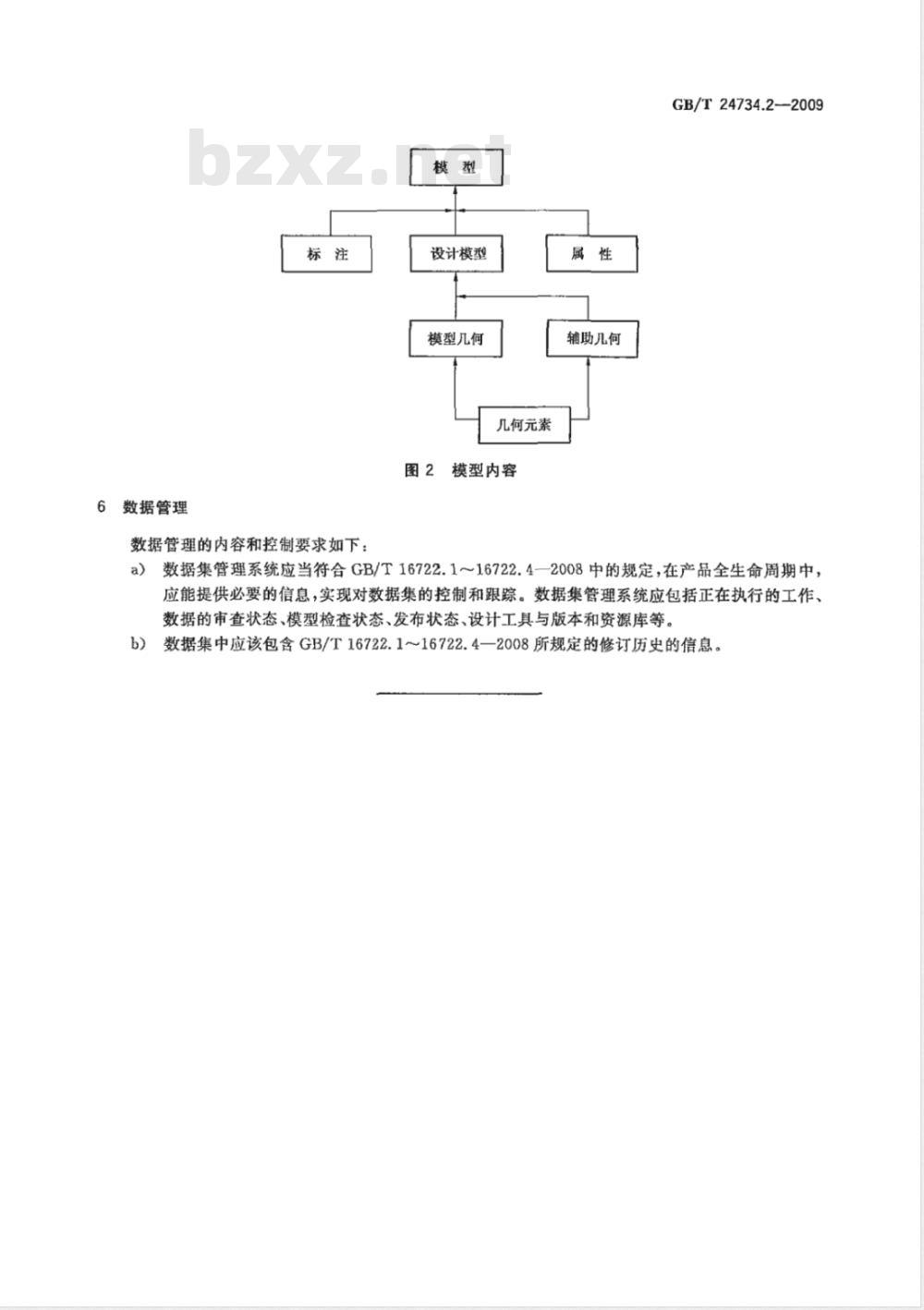

数据管理的内容和控制要求如下：模型
设计模型
模型几何
几何元素
模型内容
辅助几何
GB/T24734.2—2009
数据集管理系统应当符合GB/T16722.1～16722.4一2008中的规定，在产品全生命周期中，a)
应能提供必要的信息，实现对数据集的控制和跟踪。数据集管理系统应包括正在执行的工作、数据的审查状态、模型检查状态、发布状态、设计工具与版本和资源库等。数据集中应该包含GB/T16722.1～16722.4一2008所规定的修订历史的信息。b）
GB/T24734.2-2009
中华人民共
国家标准
技术产品文件
数字化产品定义数据通则
第2部分：数据集识别与控制
GB/T24734.2—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
：印张0.5字数7千字
2010年1月第一版
2010年1月第一次印刷
书号：155066·1-39881
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
