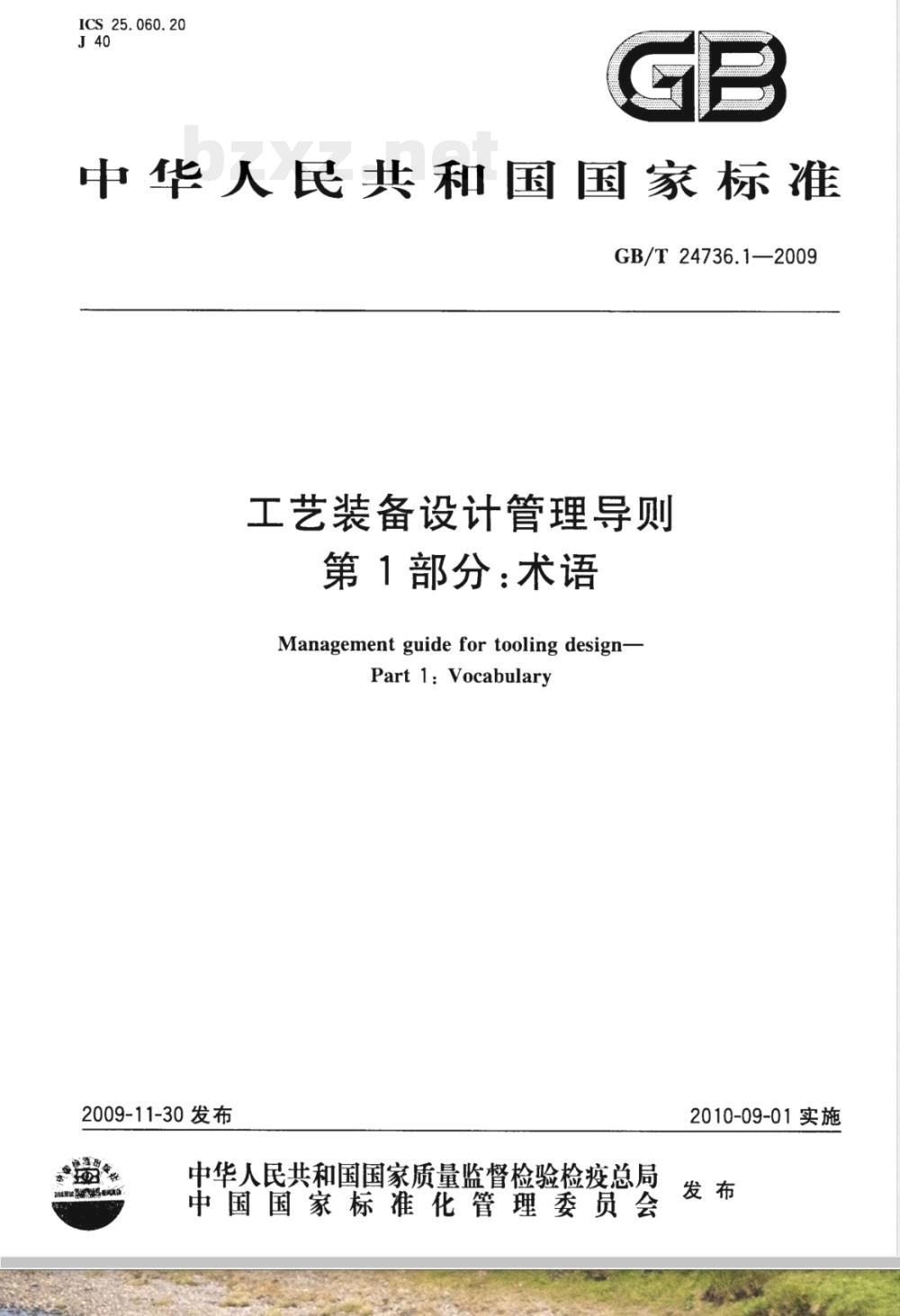

ICS 25.060.20
中华人民共和国国家标准
GB/T24736.1—2009
工艺装备设计管理导则
第1部分：术语　
Management guide for tooling design-Part 1: Vocabulary
2009-11-30发布
理城线
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

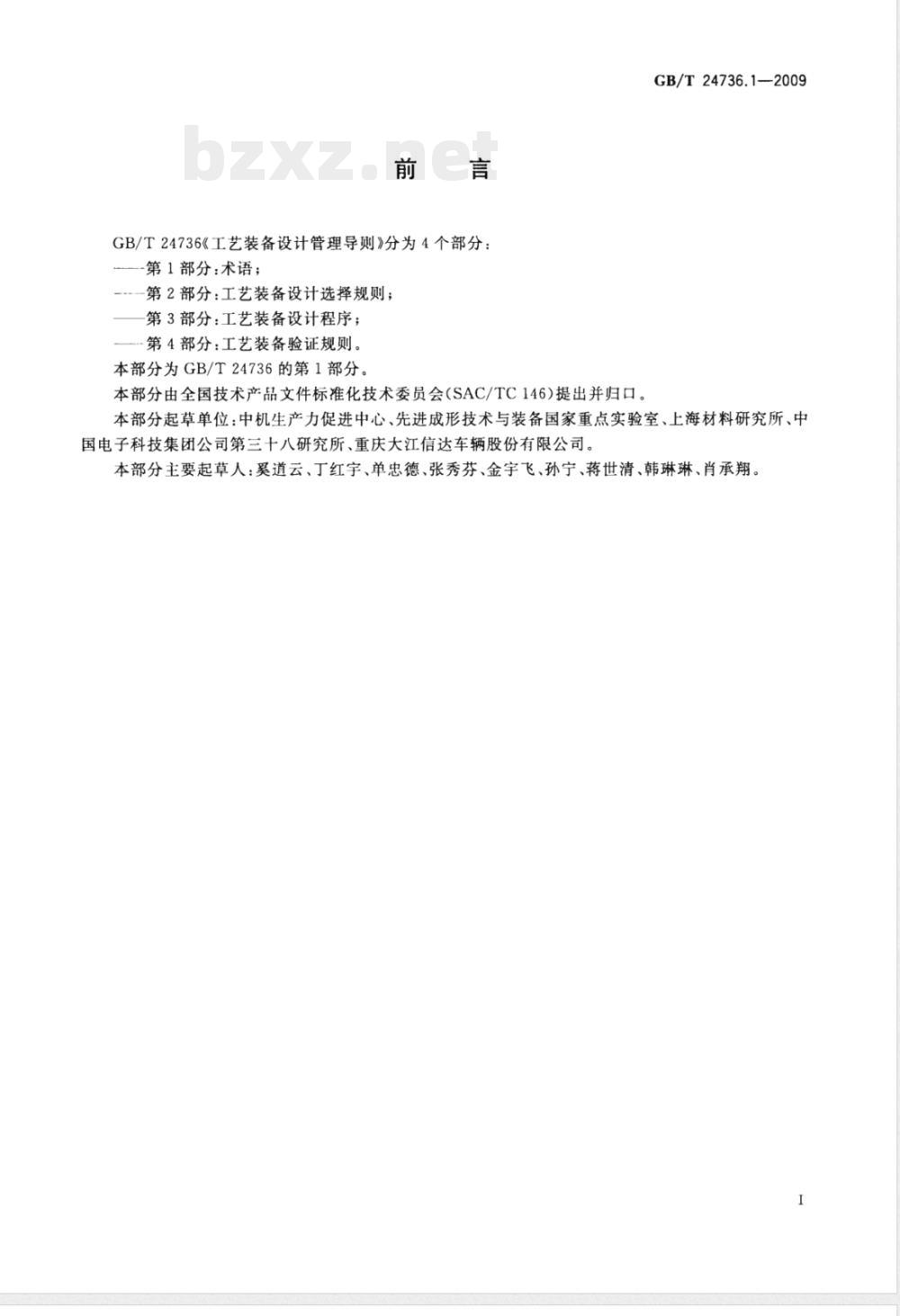

GB/T24736《工艺装备设计管理导则》分为4个部分--第1部分：术语；
-----第2部分：工艺装备设计选择规则；第3部分：工艺装备设计程序；
一第4部分：工艺装备验证规则。本部分为GB/T24736的第1部分。本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。GB/T 24736.1—2009
本部分起草单位：中机生产力促进中心、先进成形技术与装备国家重点实验室、上海材料研究所、中国电子科技集团公司第三十八研究所、重庆大江信达车辆股份有限公司。本部分主要起草人：奚道云、丁红宇、单忠德、张秀芬、金宇飞、孙宁、蒋世清、韩琳琳、肖承翔。I

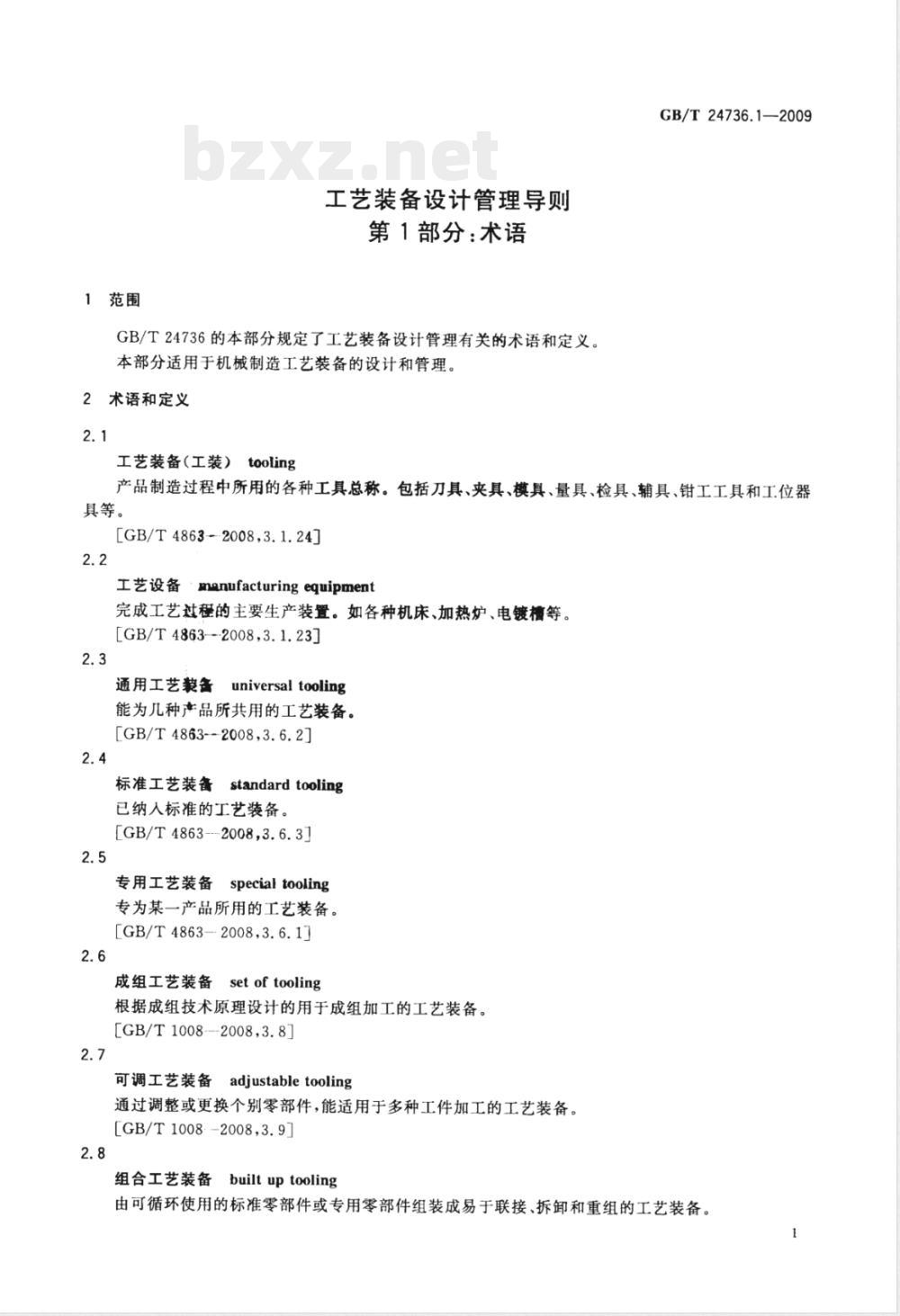

1范围
工艺装备设计管理导则
第1部分：术语
GB/T24736的本部分规定了工艺装备设计管理有关的术语和定义本部分适用于机械制造工艺装备的设计和管理。2术语和定义
工艺装备（工装）tooling
GB/T24736.1—2009Www.bzxZ.net
产品制造过程中所用的各种工具总称。包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。
[GB/T4863--2008,3.1.24]
工艺设备manufacturingequipment完成工艺过程的主要生产装置。如各种机床、加热炉、电镀槽等。[GB/T4863---2008,3.1.23]
通用工艺装备universaltooling能为几种产品所共用的工艺装备。[GB/T4863--2008,3.6.2]
f standard tooling
标准工艺装备
已纳人标准的工艺装备。
[GB/T4863--2008,3.6.3]
各special tooling
专用工艺装备
专为某一产品所用的工艺装备。[GB/T48632008,3.6.1]
各set of tooling
成组工艺装备
根据成组技术原理设计的用于成组加工的工艺装备。[GB/T1008---2008,3.8]
香adjustable tooling
可调工艺装备
通过调整或更换个别零部件，能适用于多种工件加工的工艺装备。[GB/T1008-2008,3.9]
组合工艺装备
fbuiltuptooling
由可循环使用的标准零部件或专用零部件组装成易于联接、拆卸和重组的工艺装备，GB/T24736.1-2009
跨产品借用工艺装备cross-productloanedtooling被其他产品借用的专用工艺装备。2.10
组合夹具buildupjigs;builtupfixtures由可循环使用的标准夹具零部件（或专用零部件）组装成易于联接、拆卸和重组的夹具。[GB/T1008---2008,6.3]
专用工艺装备设计任务书designjobdocumentforspecialtooling由工艺人员根据工艺要求，对专用工艺装备设计提出的一种指示性文件，作为工装设计人员进行工装设计的依据。
工艺装备验证proof fortooling工装制造完毕后，通过试验、检验、试用，考核其合理性的过程。2.13
工艺装备验证书proofrecordfortooling记载工艺装备验证的结果的一种工艺文件。2.14
工装通用系数universal coefficientfortooling工装通用的产品零部件种数与工装种数的比值。2.15
use ratio of tooling
工装利用率
实际使用的工装种数与为保证产品生产大纲所必需的工汇装设计种数的比值。2.16
工装负荷率toolingloadrate
在产品生产计划期内，工装实际工作时间与总的有效时间的比值。2.17
工装计算消耗费用calculatedcostingof tooling按工装设计、制造定额计算的成本费用。2.18
tooling specified expense
工装额定消耗费用
在产品的试制阶段和正式生产阶段所规定的工装设计和制造费用。2.19
工装系数tooling coefficient
产品工装种数与产品零件种数的比值。2.20
专用工装系数specialtoolingcoefficient产品专用工装种数与产品零件种数的比值。2.21
工装复杂系数complexitycoefficientoftooling表示工装复杂程度的数值，由综合成本、零件数、精度以及保证产品尺寸要求的计算尺寸数目和总体尺寸等诸因素来确定。
工装复杂等级complexitygradeoftooling表示工装复杂程度的级别，以便对工装进行技术经济评价，完善工装设计、制造、使用过程的管理。一般可依据复杂系数划分为A、B、C、.....级。2
GB/T1008—2008
GB/T4863—2008

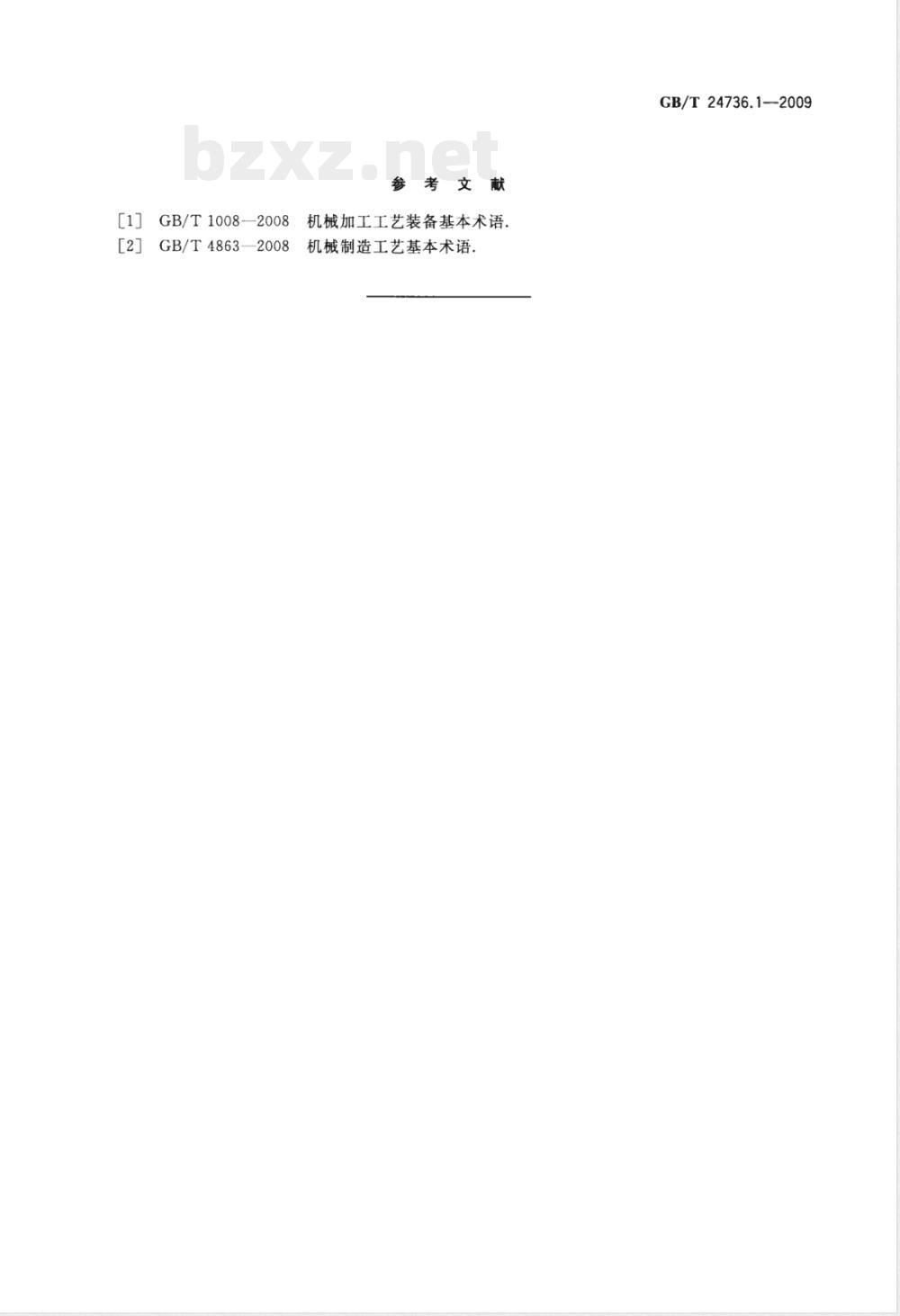

参考文
机械加工工艺装备基本术语
机械制造工艺基本术语，
