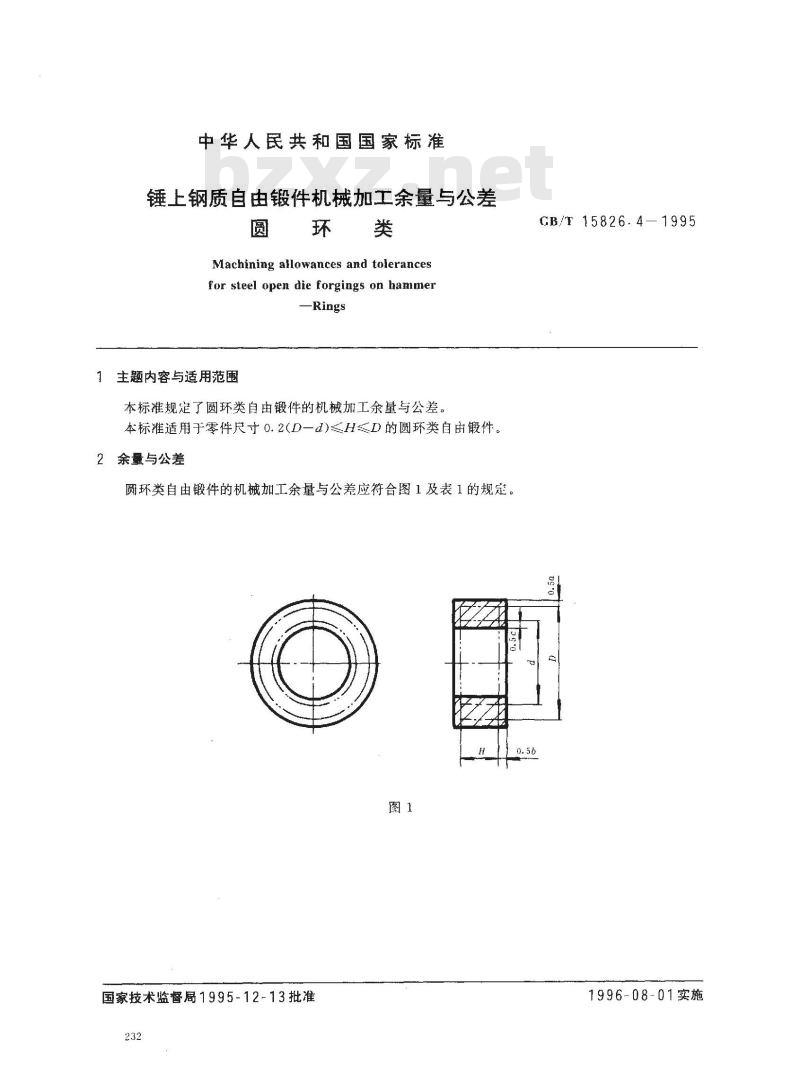

中华人民共和国国家标准
锤上钢质自由锻件机械加工余量与公差圆
Machining allowances and tolerancesfor steel open die forgings on hammer-Rings
主题内容与适用范围
本标准规定了圆环类自由锻件的机械加工余量与公差。本标准适用于零件尺寸0.2(D一d)≤H≤D的圆环类自由锻件。2
余量与公差
圆环类自由锻件的机械加工余量与公差应符合图1及表1的规定。0.56
国家技术监督局1995-12-13批准232
GB/T15826.4
—1995
1996-08-01实施

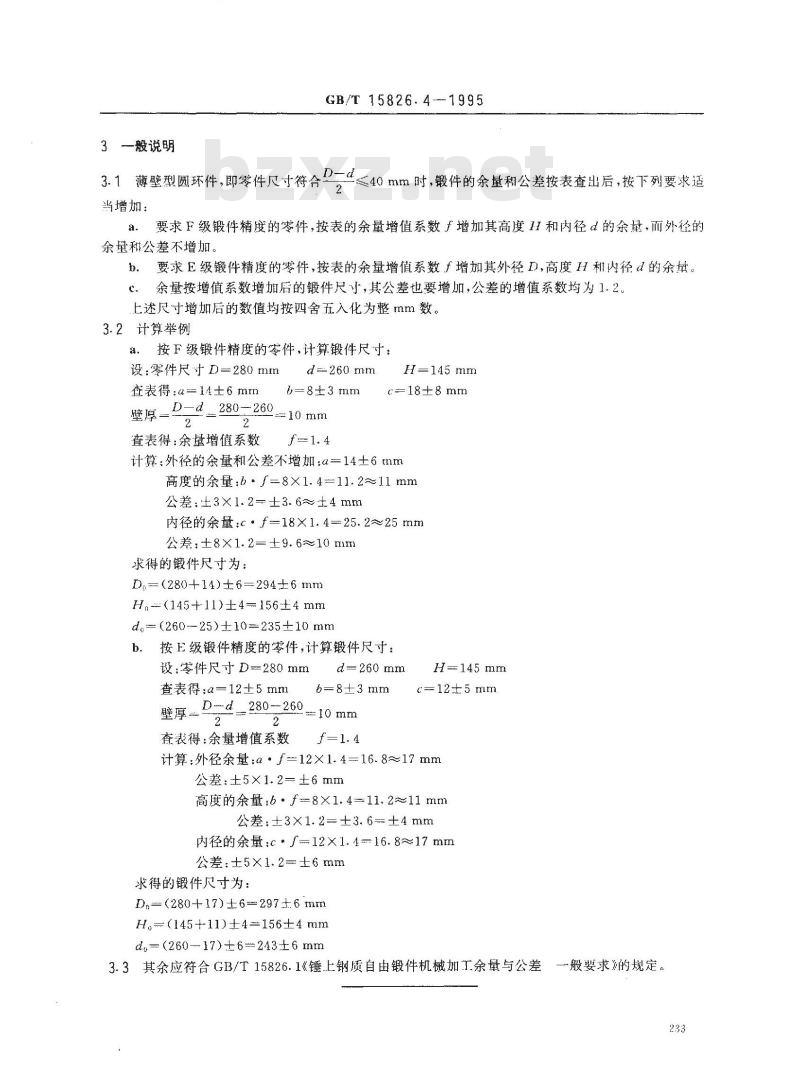

3般说明
GB/T 15826.4--1995
3.1薄壁型圆环件，即零件尺寸符合40mm时，锻件的余量和公差按表查出后，按下列要求适2
当增加：
要求F级锻件精度的零件，按表的余量增值系数增加其高度HI和内径d的余量，而外径的余量和公差不增加。
要求E级锻件精度的零件，按表的余量增值系数f增加其外径D，高度H和内径的余量。b.
余量按增值系数增加后的锻件尺寸，其公差也要增加，公差的增值系数均为1.2。C
上述尺寸增加后的数值均按四舍五入化为整mm数。3.2计算举例
按F级锻件精度的零件，计算锻件尺寸：a.
设：零件尺寸D=280mm
d=260 mm
b=8±3mm
查表得:α=14±6 mm
D-d_280-26010 mm
壁厚一
查表得：余量增值系数
H=145 mm
c=18±8 mm
计算：外径的余量和公差不增加：α=14士6mm高度的余量：b·/=8×1.4=11.2～11mm公差：±3×1.2一±3.6±4mm
内径的余量：c·f18×1.4=25.2～25mm公差：±8×1.2=±9.6~10mm
求得的锻件尺寸为：
D。=(280+14)±6=294±6mm
H.-:(145+11)±4-156±4mm
ds(260--25)±10=235±10mm
按E级锻件精度的零件，计算锻件尺寸：设：零件尺寸D=280mm
d=260 mm
查表得:a=12±5mmbzxz.net
6=8±3 mm
D-d_280-260=10 mm
查裁得：余量增值系数
H=-145mm
c-12±5 mm
计算：外径余量：a·f=12×1.4=16.8～17mm公差：±5×1.2=±6mm
高度的余量：6，f=8×1.4=11.211mm公差：±3×1.2±3.6一±4mm
内径的余量:c，/12×1.4-16.8~17mm2公差：±5×1.2㎡±6mm
求得的锻件尺寸为：
D,=(280+17)±6297±6 mm
H。=(145+11)±4=156±4mm
d。-(260--17)±6-243±6mm
3.3其余应符合GB/T15826.1《锤上钢质自由锻件机械加工余量与公差一般要求》的规定。

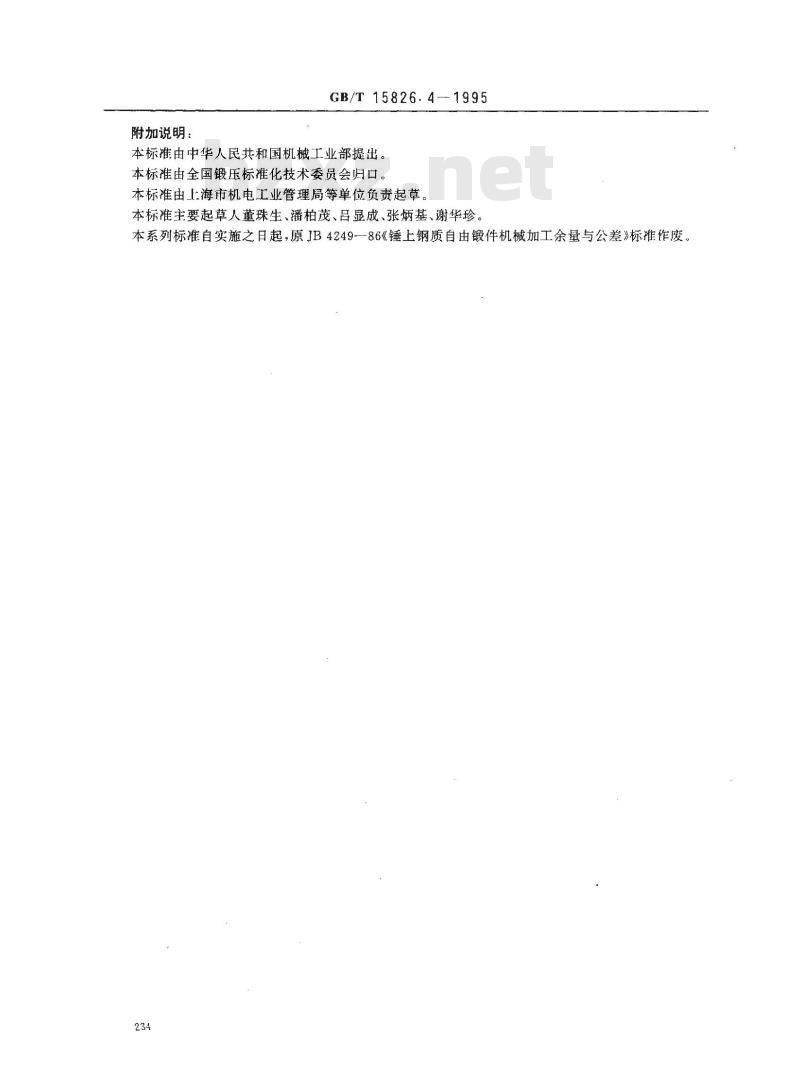

附加说明：
GB/T15826.4—-1995
本标准由中华人民共和国机械工业部提出。本标准由全国锻压标准化技术委员会归口。本标准由上海市机电工业管理局等单位负责起草。本标准主要起草人董珠生、潘柏茂、吕显成、张炳基、谢华珍。本系列标准自实施之日起，原JB424986《锤上钢质自由锻件机械加工余量与公差》标准作废。234
