【国家标准(GB)】 锤上钢质自由锻件机械加工余量与公差 带孔圆盘类

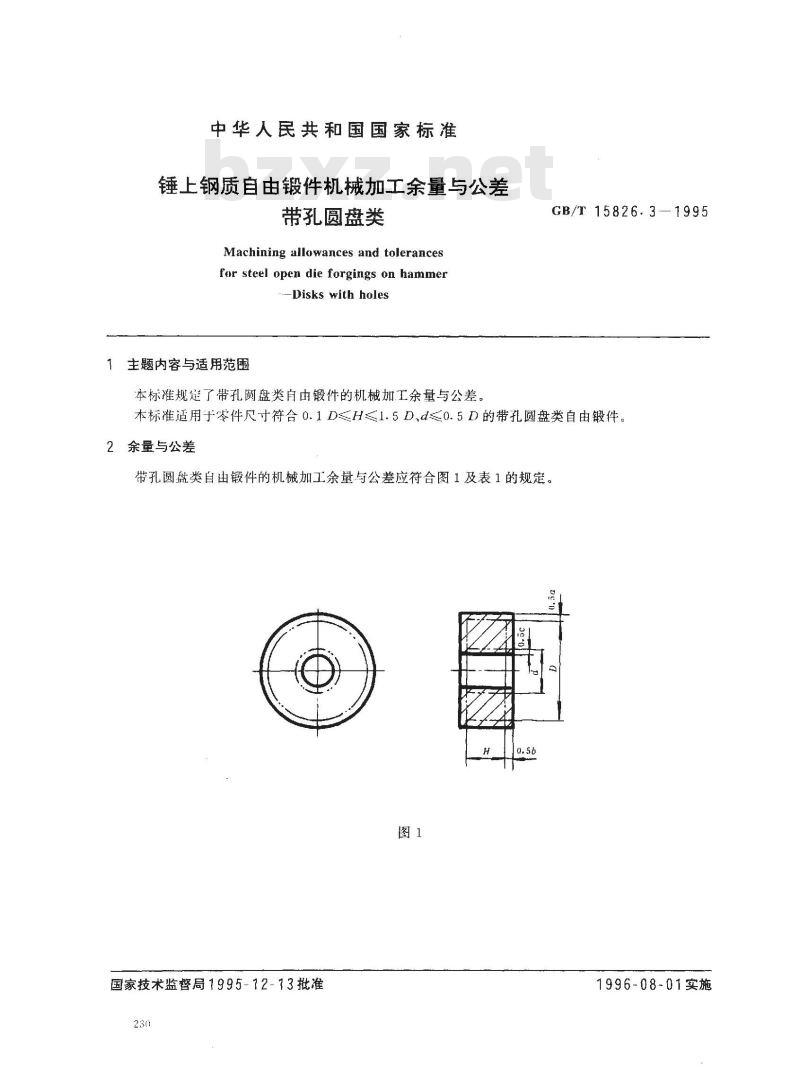

中华人民共和国国家标准
锤上钢质自由锻件机械加工余量与公差带孔圆盘类
Machining allowances and tolerancesfor steel open die forgings on hammer-Disks with holes
1主题内容与适用范围
本标准规定了带孔圆盘类自由锻件的机械加工余量与公差。GB/T 15826.3-—1995
本标准适用于零件尺寸符合0.1D≤H≤1.5D、d≤0.5D的带孔圆盘类自由锻件。2余量与公差
带孔圆盘类自由锻件的机械加工余量与公差应符合图1及表1的规定。0.58
国家技术监督局1995-72-13批准230
1996-08-01实施

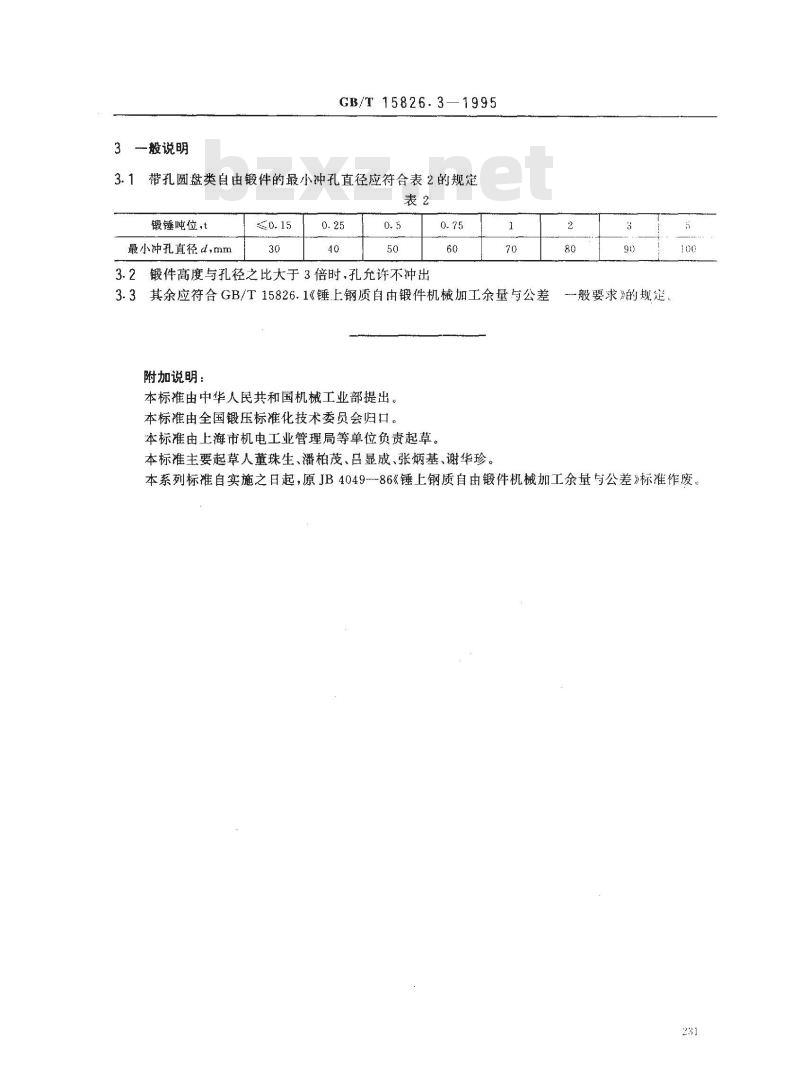

3般说明
GB/T15826.3
3.1带孔圆盘类自由锻件的最小冲孔直径应符合表2的规定表2www.bzxz.net
锻锤吨位，t
最小冲孔直径d，mn
3.2锻件高度与孔径之比大于3倍时，孔允许不冲出0.75
3.3其余应符合GB/T15826.1《锤上钢质良由锻件机械加工余量与公差附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国锻压标准化技术委员会归口。本标准由上海市机电工业管理局等单位负责起草。本标准主要起草人董珠生、潘柏茂、吕显成、张炳基、谢华珍。2
一般要求》的规。
本系列标准自实施之日起，原JB4049-86《锤上钢质自由锻件机械加工余量与公差》标准作废。231
