【国家标准(GB)】 锤上钢质自由锻件机械加工余量与公差 一般要求

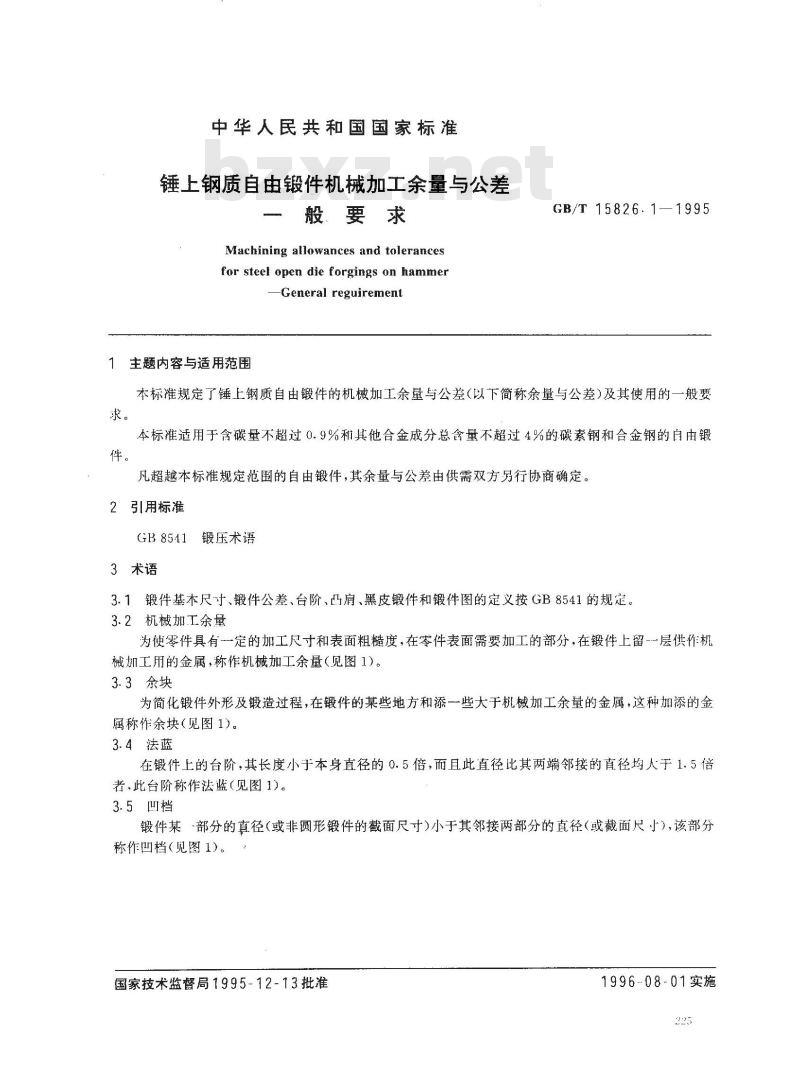

中华人民共和国国家标准
锤上钢质自由锻件机械加工余量与公差一般要求
Machining allowances and tolerancesfor steel open die forgings on hammerGeneral reguirement
1主题内容与适用范围wwW.bzxz.Net
GB/T 15826.1—1995
本标准规定了锤上钢质自由锻件的机械加工余量与公差（以下简称余量与公差）及其使用的一般要求。
本标准适用于含碳量不超过0.9%和其他合金成分总含量不超过4%的碳素钢和合金钢的自由锻件。
凡超越本标准规定范围的自由锻件，其余量与公差由供需双方另行协商确定。2引用标准
GB8541锻压术语
3术语
3.1锻件基本尺寸、锻件公差、台阶、凸肩、黑皮锻件和锻件图的定义按GB8541的规定。3.2机械加工余量
为使零件具有一定的加工尺寸和表面粗糙度，在零件表面需要加工的部分，在锻件上留一层供作机械加工用的金属，称作机械加工余量（见图1）。3.3余块
为简化锻件外形及锻造过程，在锻件的某些地方和添一些大于机械加工余量的金属，这种加添的金属称作余块（见图1)。
3.4法蓝
在锻件上的台阶，其长度小于本身直径的0.5倍，而且此直径比其两端邻接的直径均大于1.5倍者，此台阶称作法蓝（见图1）。3.5凹档
锻件某部分的直径（或非圆形锻件的截面尺寸）小于其邻接两部分的直径（或截面尺小），该部分称作凹档（见图1）。
国家技术监督局1995-12-13批准1996-08-01实施

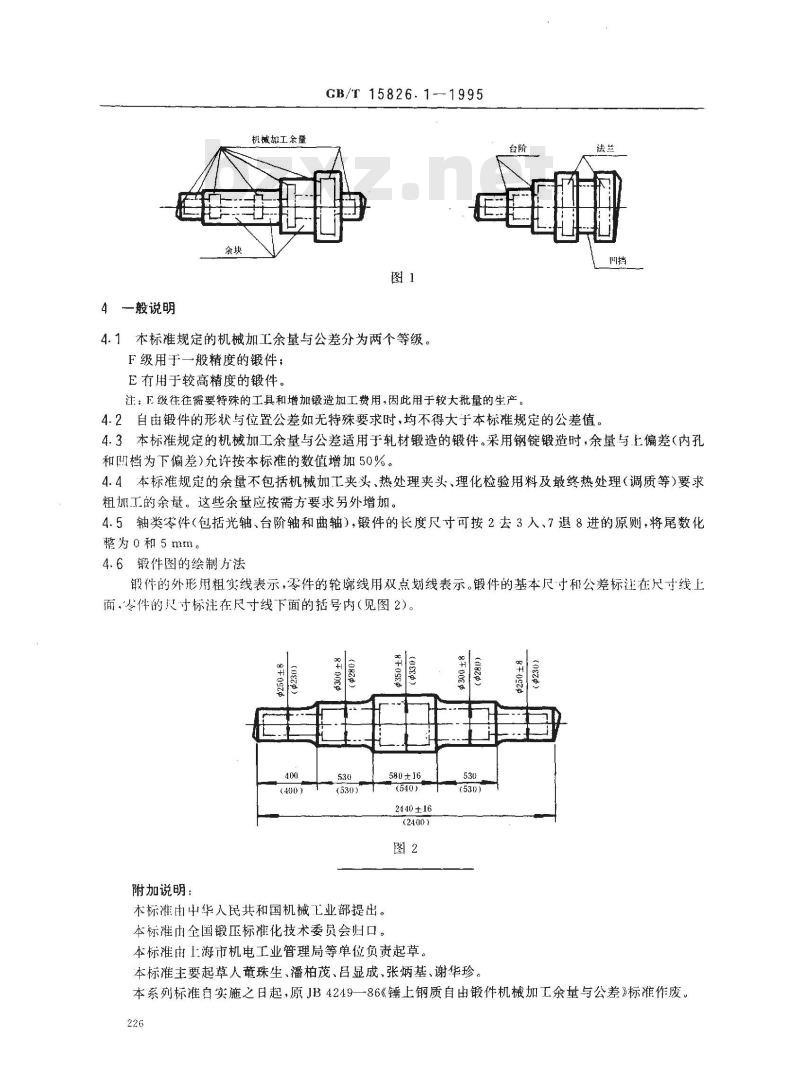

4一般说明
机械加工余量
GB/15826.1-1995
4.1本标准规定的机械加工余量与公差分为两个等级。F级用于一般精度的锻件；
E有用于较高精度的锻件。
注：E级往往需要特殊的工具和增加锻造加工费用，因此用于较大批量的生产。法兰
4.2自由锻件的形状与位置公差如无特殊要求时，均不得大于本标准规定的公差值。4.3本标准规定的机械加工余量与公差适用于轧材锻造的锻件。采用钢锭锻造时，余量与上偏差（内孔和叫档为下偏差)允许按本标准的数值增加50%。4.4本标准规定的余量不包括机械加工夹头、热处理夹头、理化检验用料及最终热处理（调质等）要求粗加工的余量。这些余量应按需方要求另外增如。4.5轴类零件（包括光轴、台阶轴和曲轴），锻件的长度尺寸可按2去3入、7退8进的原则，将尾数化整为0和5mm。
4.6锻件图的绘制方法
锻件的外形用粗实线表示，零件的轮线用双点划线表示。锻件的基本尺寸和公差标注在尺寸线上面，令件的尺寸标注在尺寸线下面的括号内（见图2）。t
附加说明：
本标准由中华人民共和国机械工业部提出。本标准中全国锻压标准化技术委员会归口。58016
（540)
2440±16
（2400)
本标准由上海市机电工业管理局等单位负责起草。530
本标准主要起草人董珠生、潘柏茂、吕显成、张炳基、谢华珍。H
本系列标准自实施之日起，原JB4249—86《锤上钢质自由锻件机械加工余与公差》标准作废。226
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
