【国家标准(GB)】 灌溉支管用聚乙烯(PE)25管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求

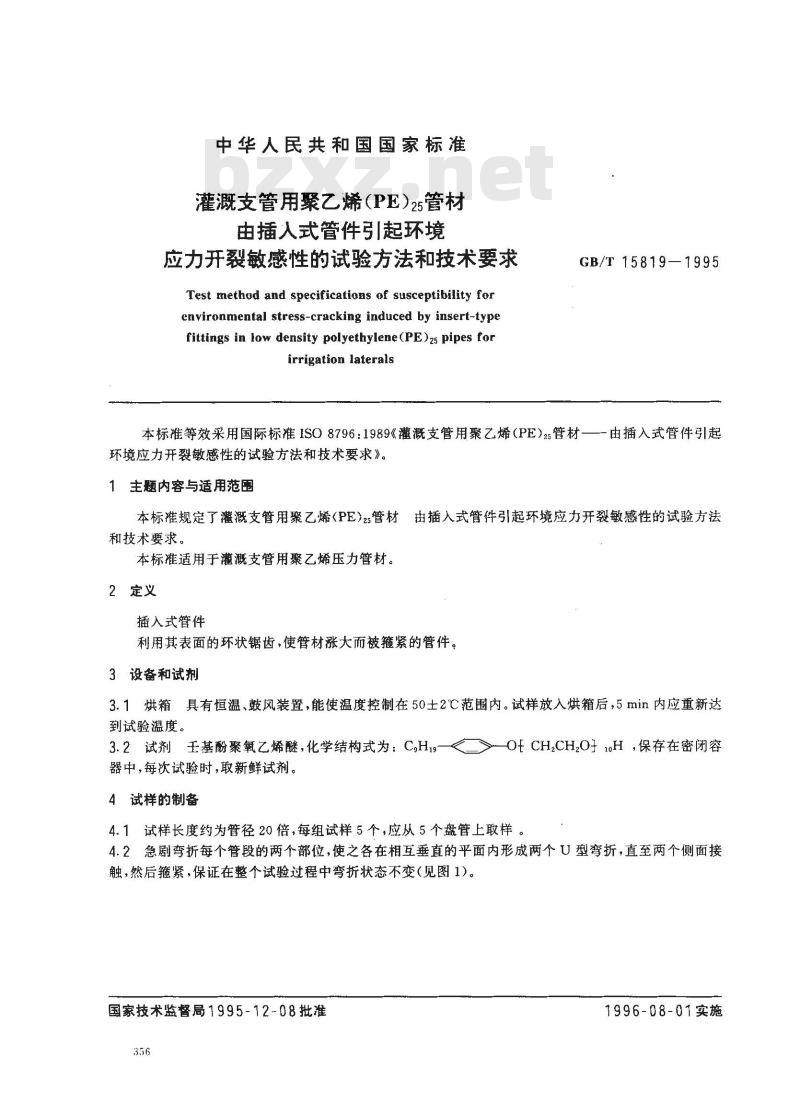

中华人民共和国国家标准
灌溉支管用聚乙烯（PE）25管材由插人式管件引起环境
应力开裂敏感性的试验方法和技术要求，Test method and specifications of susceptibility forenvironmental stress-cracking induced by insert-typefittings in low density polyethylene(PE)25 pipes forirrigation laterals
GB/T15819—1995
本标准等效采用国际标准ISO8796：1989《灌溉支管用聚乙烯（PE）25管材—-由插入式管件引起环境应力开裂敏感性的试验方法和技术要求》1主题内容与适用范围
本标准规定了灌溉支管用聚乙烯（PE）25管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求。
本标准适用于灌溉支管用聚乙烯压力管材。2定义
插入式管件
利用其表面的环状锯齿，使管材涨大而被箍紧的管件。3设备和试剂
3.1烘箱具有恒温、鼓风装置，能使温度控制在50士2℃范围内。试样放入烘箱后，5min内应重新达到试验温度。
3.2试剂王基酚聚氧乙烯醚，化学结构式为：C,H1—之O CHzCHzO于nH，保存在密闭容器中，每次试验时，取新鲜试剂。4试样的制备
4.1试样长度约为管径20倍，每组试样5个，应从5个盘管上取样。4.2急剧弯折每个管段的两个部位，使之各在相互垂直的平面内形成两个U型弯折，直至两个侧面接触，然后箍紧，保证在整个试验过程中弯折状态不变（见图1。国家技术监督局1995-12-08批准356
1996-08-01实施

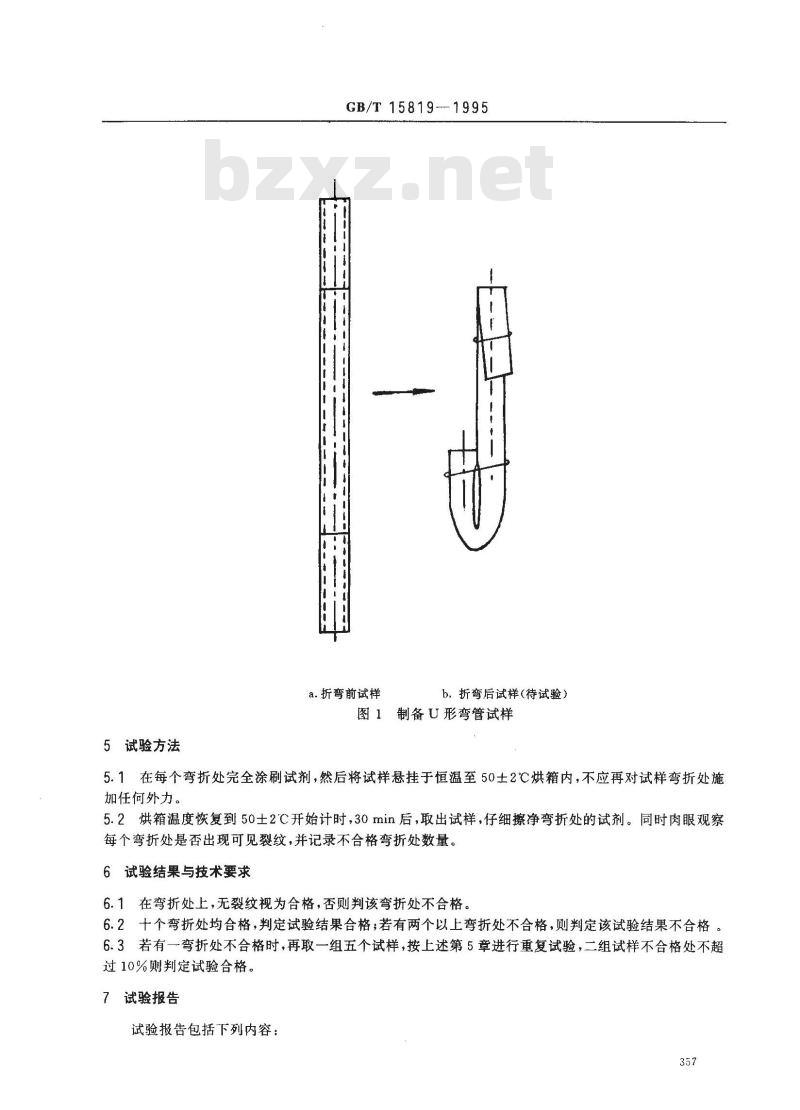

5试验方法
GB/T15819-1995
a.折弯前试样
b.折弯后试样(待试验）
图1制备U形弯管试样
5.1在每个弯折处完全涂刷试剂，然后将试样悬挂于恒温至50士2℃烘箱内，不应再对试样弯折处施加任何外力。
5.2烘箱温度恢复到50士2C开始计时，30min后，取出试样，仔细擦净弯折处的试剂。同时肉眼观察每个弯折处是否出现可见裂纹，并记录不合格弯折处数量。6试验结果与技术要求
6.1在弯折处上，无裂纹视为合格，否则判该弯折处不合格。6.2十个弯折处均合格，判定试验结果合格；若有两个以上弯折处不合格，则判定该试验结果不合格。6.3若有一弯折处不合格时，再取一组五个试样，按上述第5章进行重复试验，二组试样不合格处不超过10%则判定试验合格。
7试验报告

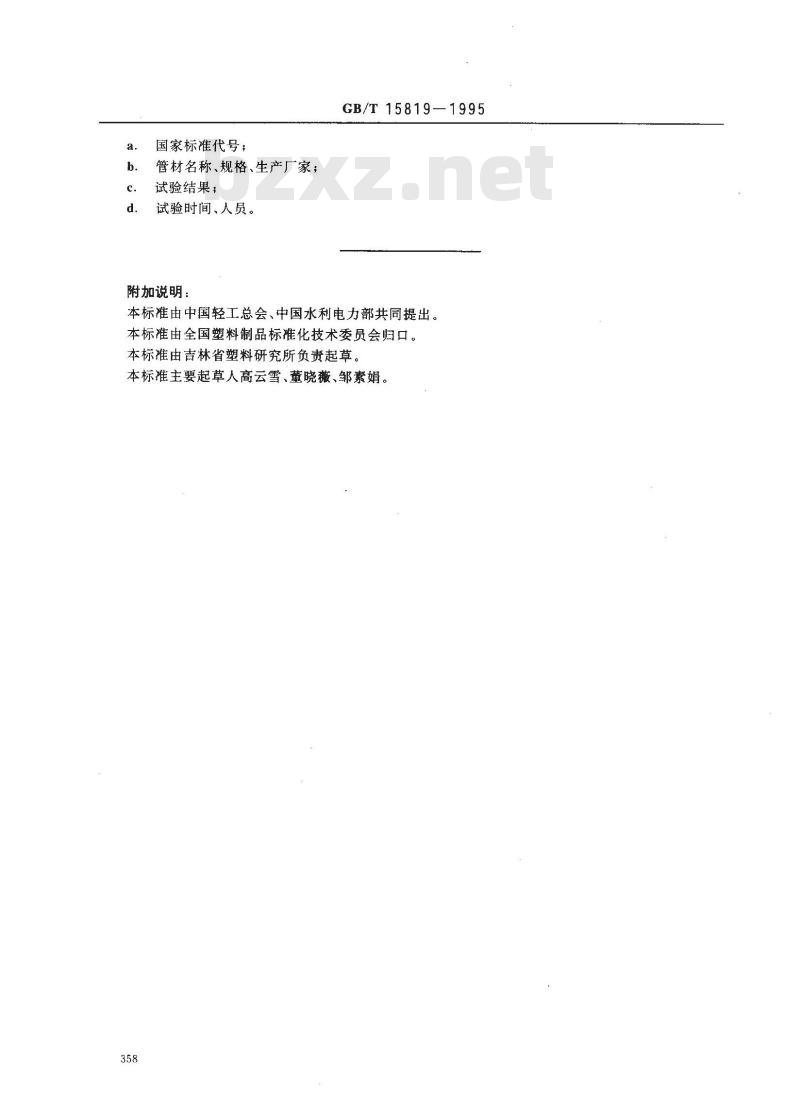

试验报告包括下列内容：
国家标准代号；
管材名称、规格、生产厂家；
试验结果；
试验时间、人员。
附加说明：bzxz.net
GB/T15819—1995
本标准由中国轻工总会、中国水利电力部共同提出。本标准由全国塑料制品标准化技术委员会归口。本标准由吉林省塑料研究所负责起草。本标准主要起草人高云雪、董晓薇、邹素娟。358
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
