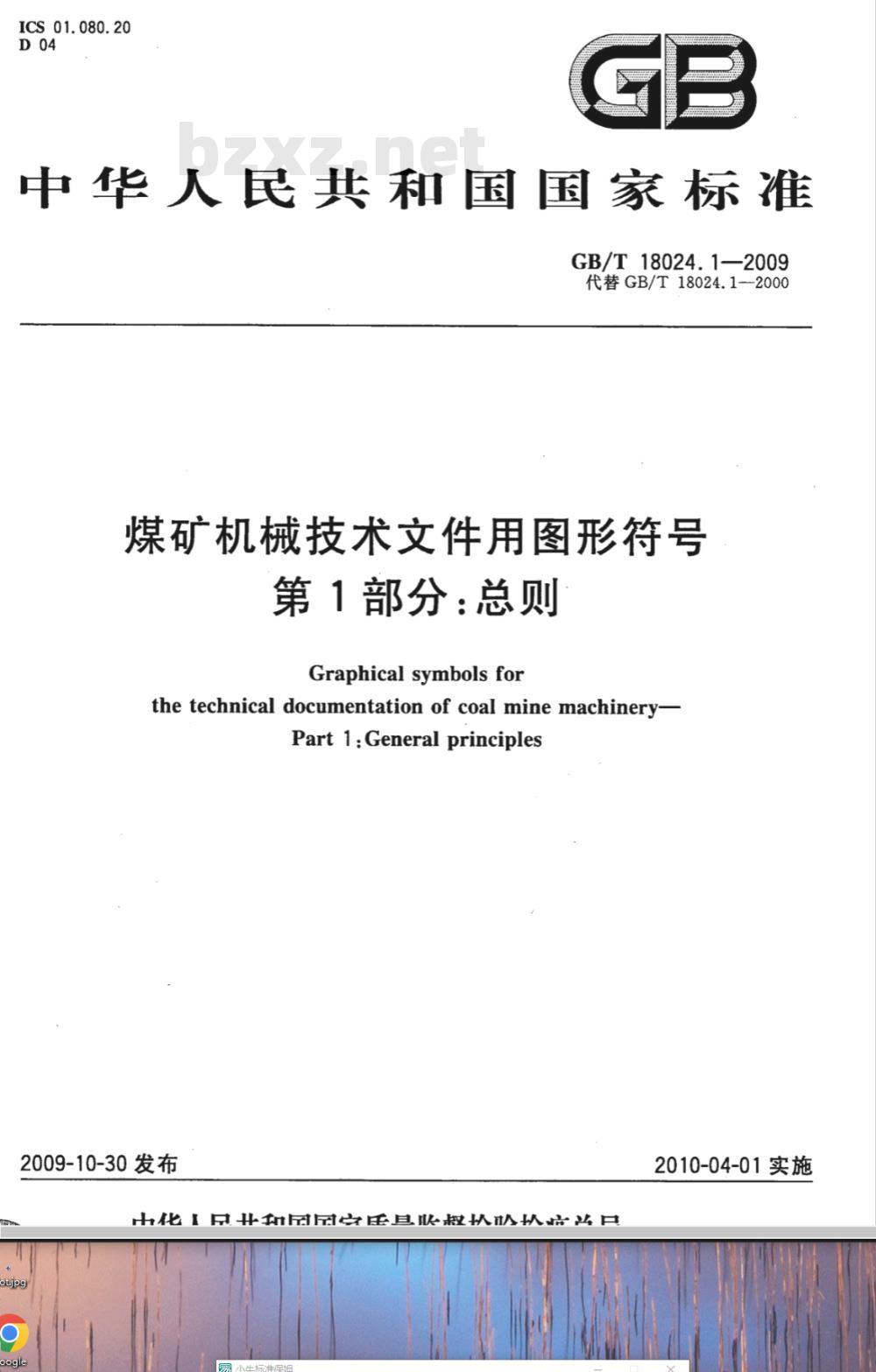

ICS 01.080.20
中华人民共和国国家标准
GB/T18024.1—2009
代替GB/T18024.1—2000
煤矿机械技术文件用图形符号
第1部分：总则　
Graphical symbols for
the technical documentation of coal mine machinery-Part 1 :General principles
2009-10-30发布
2010-04-01实施

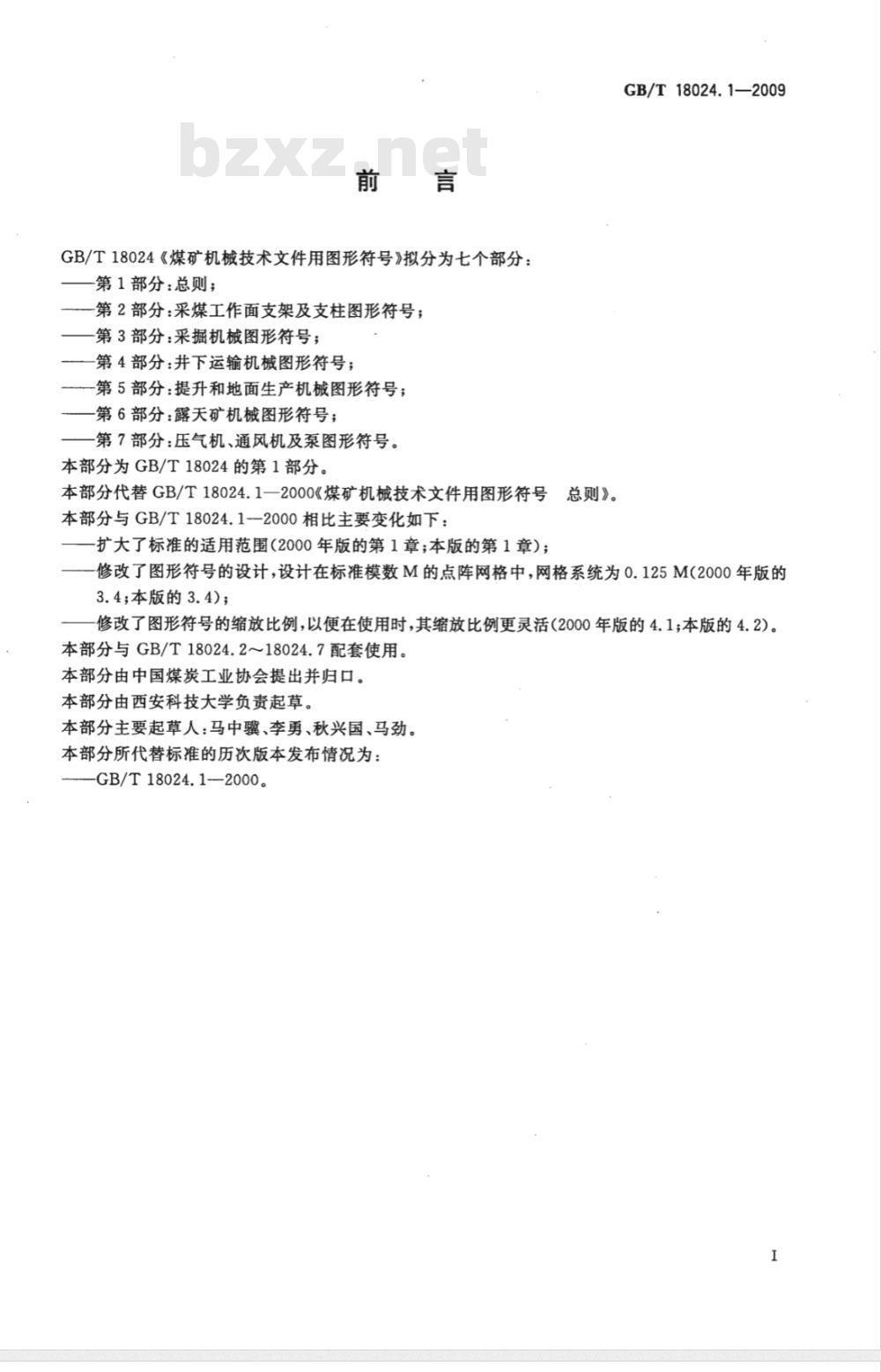

GB/T18024《煤矿机械技术文件用图形符号》拟分为七个部分：第1部分：总则；
-第2部分：采煤工作面支架及支柱图形符号；第3部分：采掘机械图形符号；
-第4部分：井下运输机械图形符号；-第5部分：提升和地面生产机械图形符号；第6部分：露天矿机械图形符号；第7部分：压气机、通风机及泵图形符号。本部分为GB/T18024的第1部分。本部分代替GB/T18024.1一2000《煤矿机械技术文件用图形符号总则》。本部分与GB/T18024.1-2000相比主要变化如下：扩大了标准的适用范围（2000年版的第1章；本版的第1章）；GB/T18024.1—2009
修改了图形符号的设计，设计在标准模数M的点阵网格中，网格系统为0.125M(2000年版的3.4;本版的3.4)；
修改了图形符号的缩放比例，以便在使用时，其缩放比例更灵活(2000年版的4.1；本版的4.2)。本部分与GB/T18024.2~18024.7配套使用。本部分由中国煤炭工业协会提出并归口。本部分由西安科技大学负责起草。本部分主要起草人：马中骥、李勇、秋兴国、马劲。本部分所代替标准的历次版本发布情况为：GB/T18024.12000。

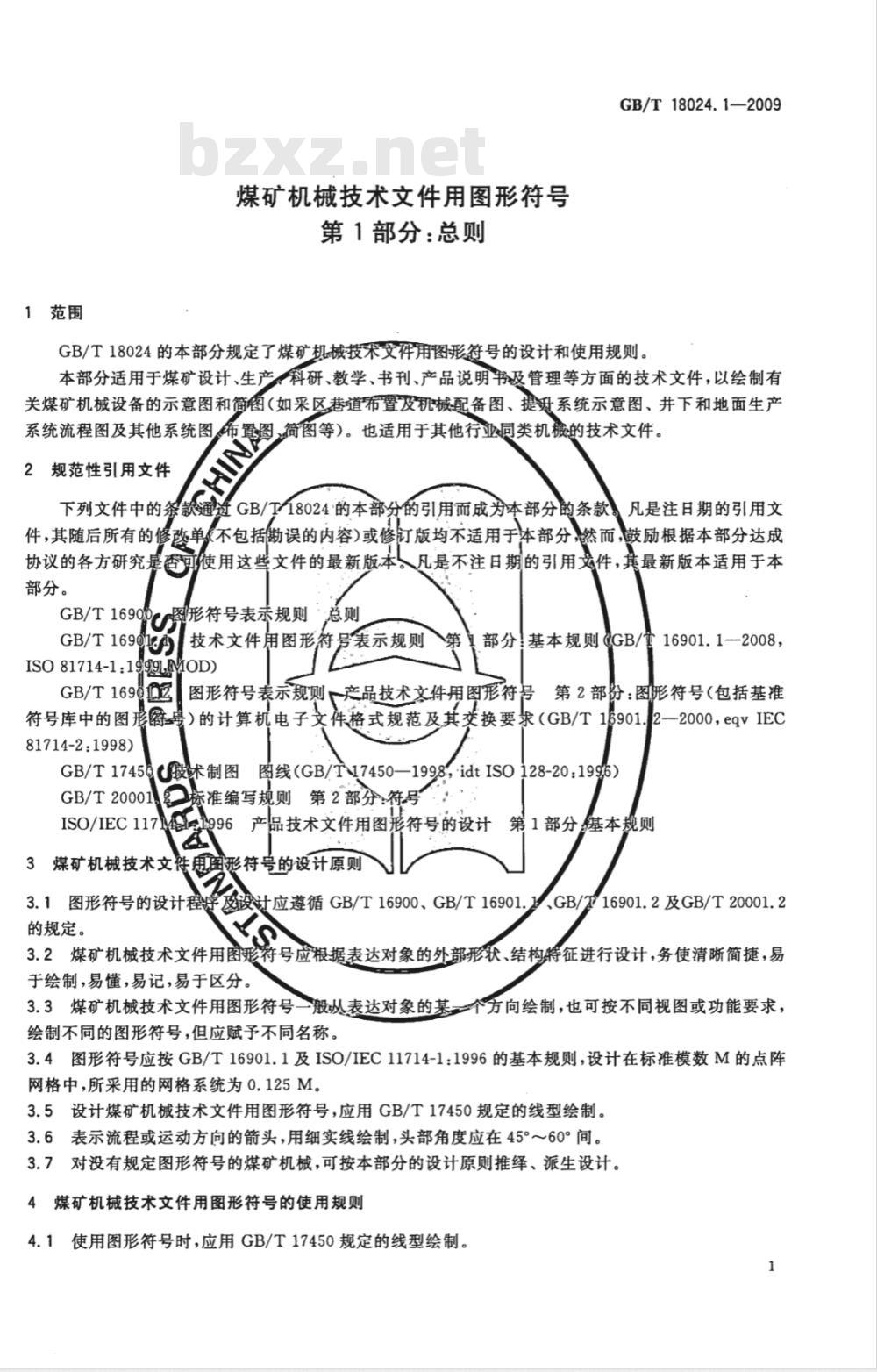

1范围
煤矿机械技术文件用图形符号
第1部分：总则
GB/T 18024.1—2009
GB/T18024的本部分规定了煤矿机械技术件用图形符号的设计和使用规则。本部分适用于煤矿设计、生产、科研、教学、书刊、产品说明书及管理等方面的技术文件，以绘制有关煤矿机械设备的示意图和简图（如采区巷道布置及机械配备图、提系统示意图、井下和地面生产系统流程图及其他系统图,饰置图,简图等)。也适用于其他行业同类机概的技术文件。2规范性引用文件
下列文件中的条款通过GB/T18024'的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单《不包括勘误的内容)或修订版均不适用于本部分然而，励根据本部分达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 169lc形符号表末规则
GB/T1690|技术文件用图形符号表示规则第部分！基本规则@GB/量16901.1-2008，ISO 81714-1:1999LMOD)
GB/T169@
图形符号表示规则产品技术文件用图形符号第2部份：图形符号（包括基准符号库中的图形号）的计算机电子文件格式规范及其交换要求（GB/T18901.2—2000，eqvIEC81714-2.1998)
GB/T1745@(技术制图图线（GB/T17450—1998，idtISO128-20:1996）GB/T20001.
标准编写规则第2部分符号
ISO/IEC117MO
1996产品技术文件用图形符号的设计第1部分基本规则3煤矿机械技术文思图形符号的设计原则3.1图形符号的设计程序设过应遵循GB/T16900、GB/T16901.1、GB/T16901.2及GB/T20001.2的规定。
3.2煤矿机械技术文件用图形符号应根据表达对象的外部形状、结构特征进行设计，务使清晰简捷，易于绘制，易懂，易记，易于区分。3.3煤矿机械技术文件用图形符号一般丛表达对象的某一个方向绘制，也可按不同视图或功能要求，绘制不同的图形符号，但应赋予不同名称。3.4图形符号应按GB/T16901.1及ISO/IEC11714-1:1996的基本规则，设计在标准模数M的点阵网格中，所采用的网格系统为0.125M。3.5设计煤矿机械技术文件用图形符号，应用GB/T17450规定的线型绘制。3.6表示流程或运动方向的箭头，用细实线绘制，头部角度应在45°～60°间。3.7对没有规定图形符号的煤矿机械，可按本部分的设计原则推绎、派生设计。4煤矿机械技术文件用图形符号的使用规则4.1使用图形符号时，应用GB/T17450规定的线型绘制。1
GB/T 18024.1—2009

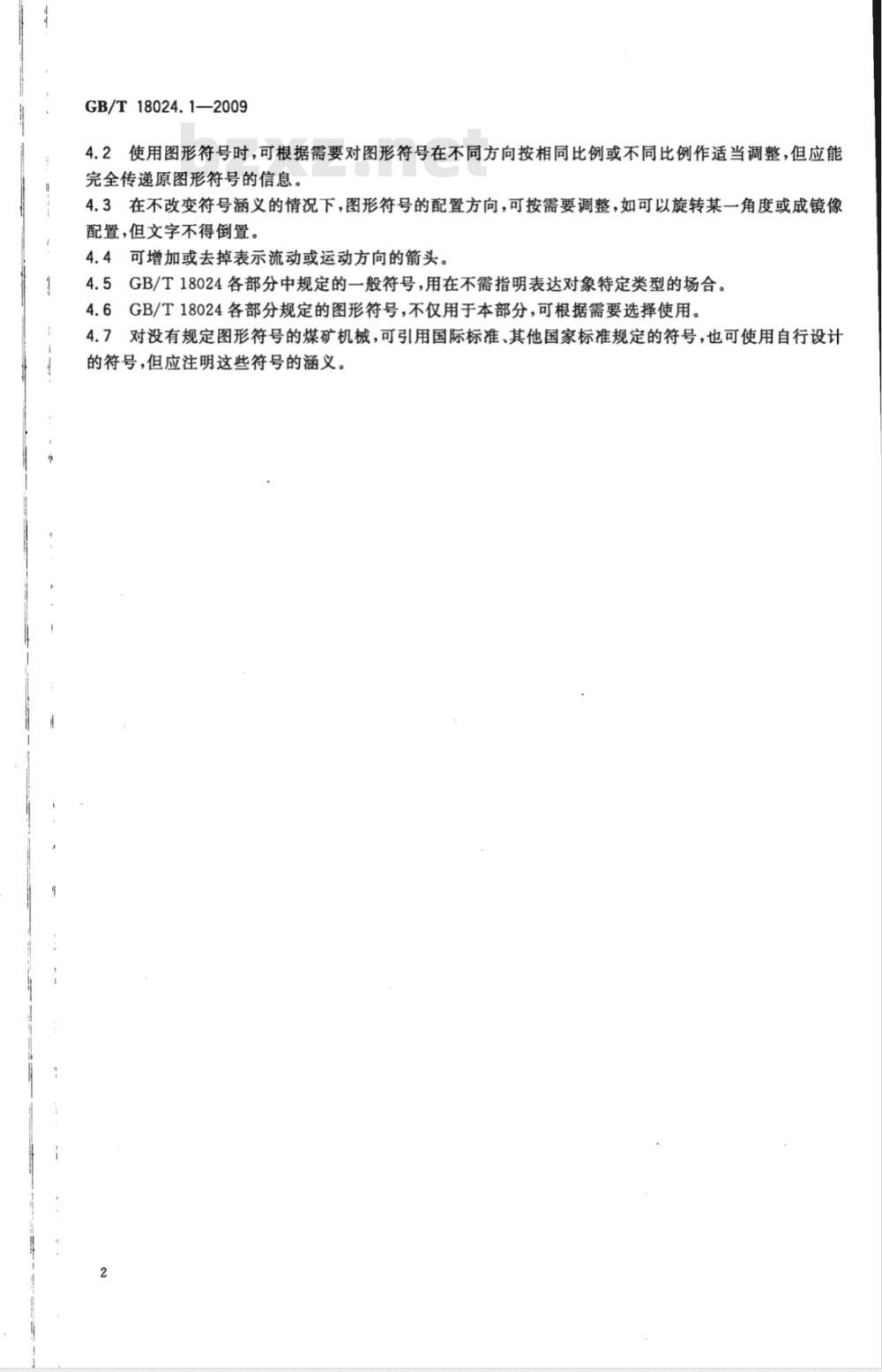

使用图形符号时，可根据需要对图形符号在不同方向按相同比例或不同比例作适当调整，但应能4.2
完全传递原图形符号的信息。
4.3在不改变符号涵义的情况下，图形符号的配置方向，可按需要调整，如可以旋转某一角度或成镜像配置，但文字不得倒置。
4.4可增加或去掉表示流动或运动方向的箭头。4.5GB/T18024各部分中规定的一般符号，用在不需指明表达对象特定类型的场合。4.6GB/T18024各部分规定的图形符号，不仅用于本部分，可根据需要选择使用。4.7
对没有规定图形符号的煤矿机械，可引用国际标准、其他国家标准规定的符号，也可使用自行设计的符号，但应注明这些符号的涵义。2

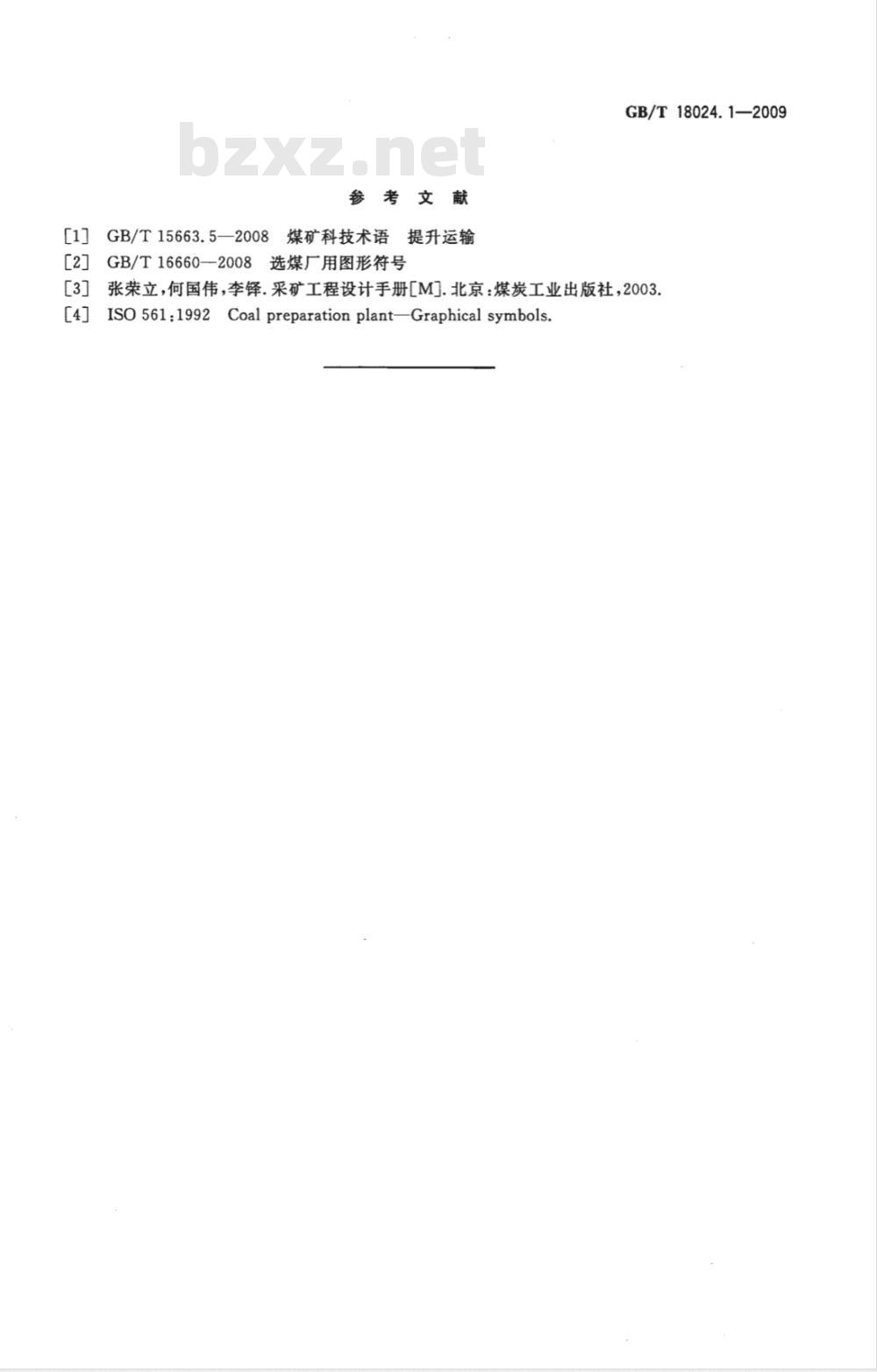

参考文献
[1］GB/T15663.5—2008煤矿科技术语提升运输[2]
GB/T16660—2008选煤厂用图形符号GB/T18024.1—2009
张荣立，何国伟，李铎.采矿工程设计手册[M].北京：煤炭工业出版社，2003.[3]
[4] ISO 561:1992Coal preparation plant—Graphical symbols.GB/T18024.1-2009
