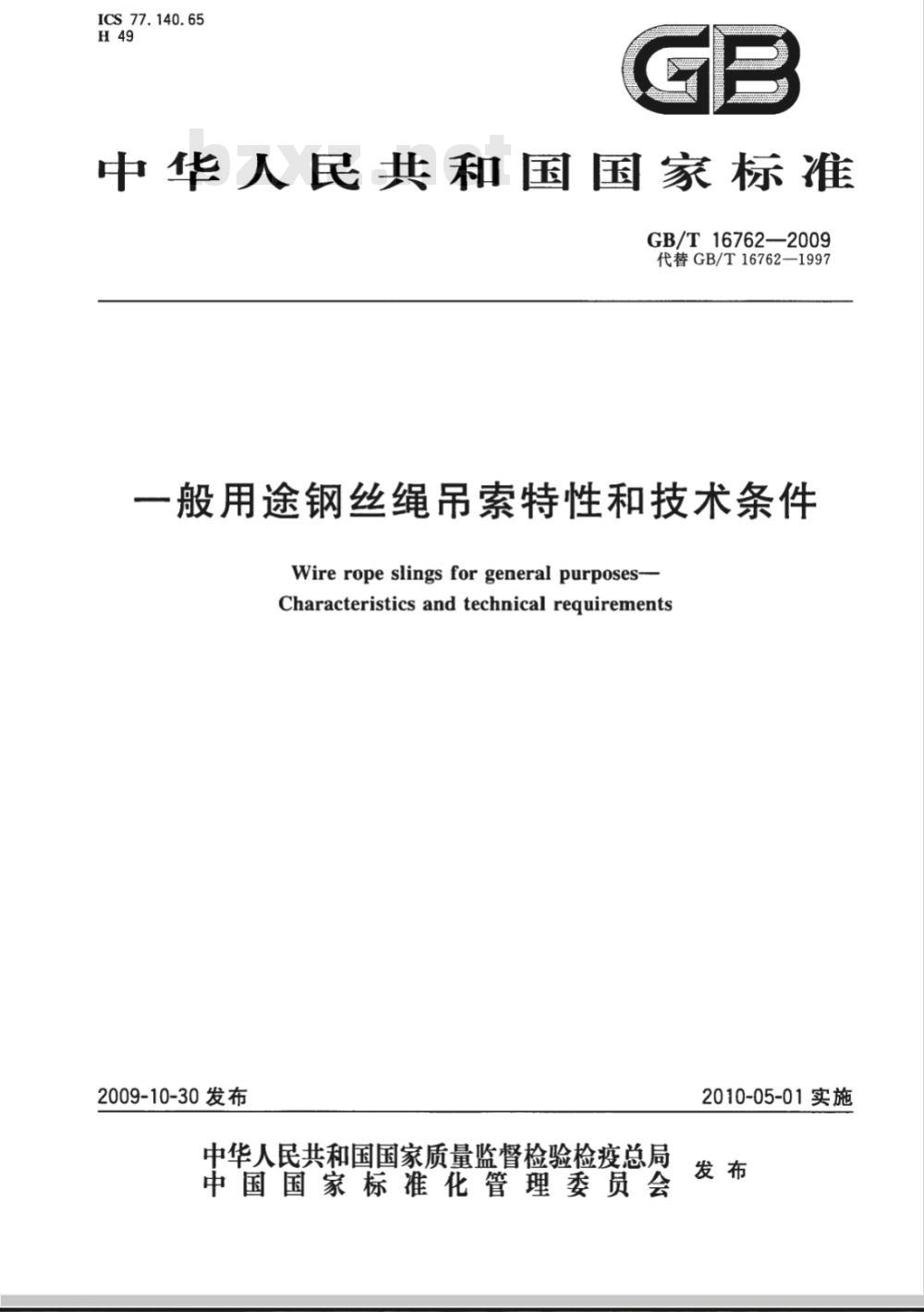

【国家标准(GB)】 一般用途钢丝绳吊索特性和技术条件

ICS77.140.65
中华人民共和国国家标准
GB/T16762-—2009
代替GB/T16762—1997
一般用途钢丝绳吊索特性和技术条件Wire rope slings for general purposes-Characteristics and technical requirements2009-10-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2010-05-01实施

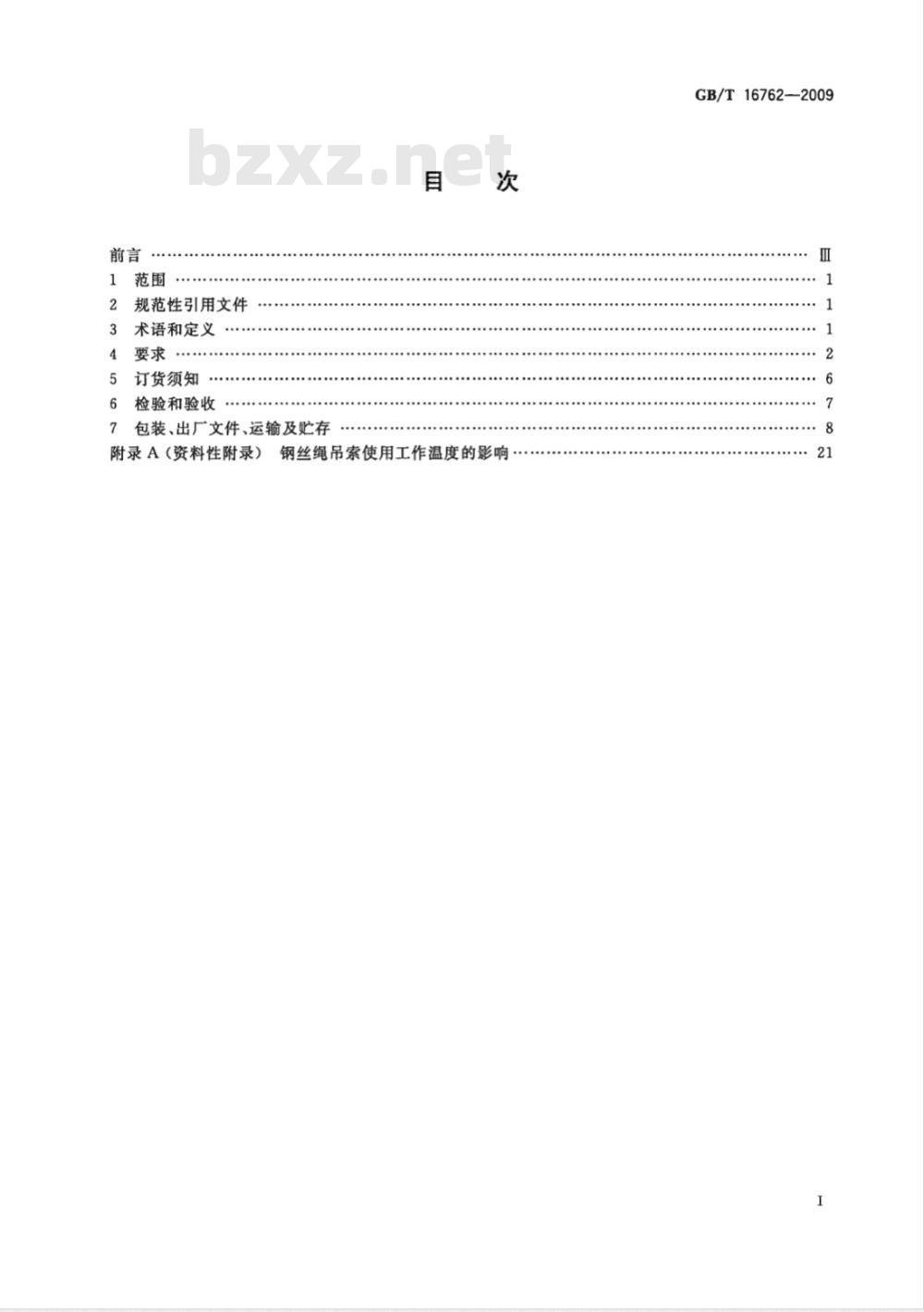

规范性引用文件
3术语和定义
订货须知
6检验和验收
包装、出厂文件、运输及贮存
附录A（资料性附录）
钢丝绳吊索使用工作温度的影响GB/T16762—2009
GB/T16762—2009

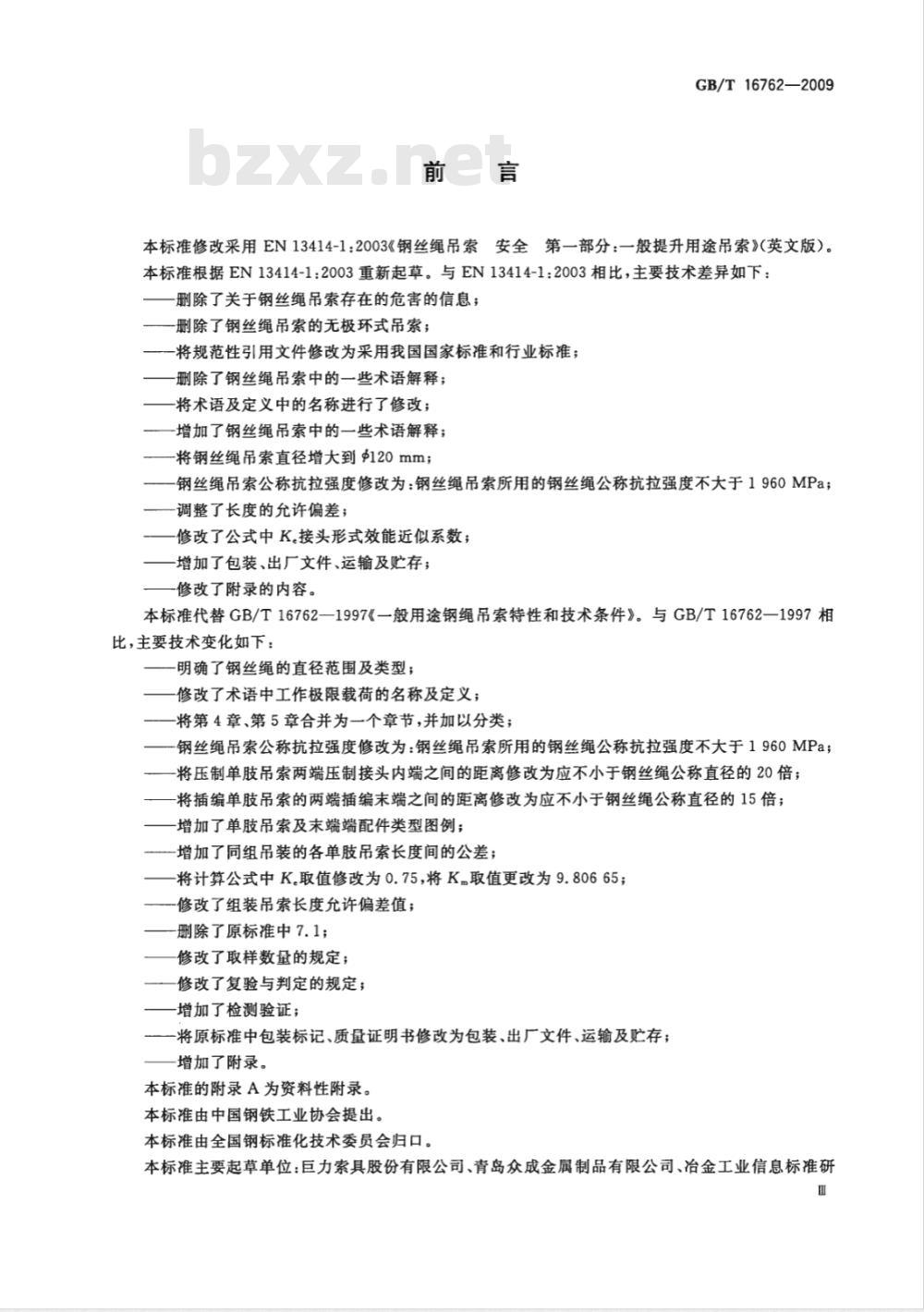

本标准修改采用EN13414-1:2003《钢丝绳吊索安全第一部分：一般提升用途吊索》（英文版）。本标准根据EN13414-1：2003重新起草。与EN13414-1:2003相比，主要技术差异如下：删除了关于钢丝绳吊索存在的危害的信息；删除了钢丝绳吊索的无极环式吊索；将规范性引用文件修改为来用我国国家标准和行业标准；删除了钢丝绳吊索中的一些术语解释；将术语及定义中的名称进行了修改；-增加了钢丝绳吊索中的一些术语解释；将钢丝绳吊索直径增大到120mm；钢丝绳吊索公称抗拉强度修改为：钢丝绳吊索所用的钢丝绳公称抗拉强度不大于1960MPa；一调整了长度的允许偏差；
修改了公式中K。接头形式效能近似系数；增加了包装、出厂文件、运输及贮存；修改了附录的内容。
本标准代替GB/T16762—1997《一般用途钢绳吊索特性和技术条件》。与GB/T16762—1997相比，主要技术变化如下：
明确了钢丝绳的直径范围及类型：修改了术语中工作极限载荷的名称及定义；将第4章、第5章合并为一个章节，并加以分类；钢丝绳吊索公称抗拉强度修改为：钢丝绳吊索所用的钢丝绳公称抗拉强度不大于1960MPa；一将压制单肢吊索两端压制接头内端之间的距离修改为应不小于钢丝绳公称直径的20倍；-将插编单肢吊索的两端插编末端之间的距离修改为应不小于钢丝绳公称直径的15倍；一增加了单肢吊索及末端端配件类型图例；一增加了同组吊装的各单肢吊索长度间的公差；—将计算公式中K取值修改为0.75，将K取值更改为9.80665；一修改了组装吊索长度允许偏差值；删除了原标准中7.1；
修改了取样数量的规定；
修改了复验与判定的规定；
—增加了检测验证；
一将原标准中包装标记、质量证明书修改为包装、出厂文件、运输及贮存；增加了附录。
本标准的附录A为资料性附录。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准主要起草单位：巨力索具股份有限公司、青岛众成金属制品有限公司、冶金工业信息标准研GB/T16762—2009
究院。
本标准主要起草人：杨建国、田阜泽、王玲君、韩学锐、秦卢峰、李静、戴石锋、刘赞广。本标准所代替标准的历次版本发布情况为：GB/T16762—1997。
1范围
般用途钢丝绳吊索特性和技术条件GB/T16762--2009
本标准规定了一般用途钢丝绳吊索的术语及定义、要求、订货须知、检验和验收、包装、出厂文件、运输及贮存。
本标准适用于单肢吊索和多肢组装吊索。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5974.1钢丝绳用普通套环
GB/T5974.2钢丝绳用重型套环
GB/T6946
钢丝绳铝合金压制接头
3重要用途钢丝绳（GB8918—2006，ISO3154：1988，MOD）GB8918
GB/T99442
不锈钢丝绳
港口装卸用吊环使用技术条件
GB/T14736
GB/T16271
钢丝绳吊索插编索扣（GB/T16271—2009，ISO8794：1986，MOD）GB/T20067
GB/T20118
粗直径钢丝绳
一般用途钢丝绳
：一般起重用锻造卸扣——D形卸扣和弓形卸扣JB/T8112
JT/T5025环眼吊钩
3术语和定义
下列术语和定义适用于本标准。3.1
一般用途钢丝绳吊索
wireropeslingsforgeneralpurpose由单肢或多肢钢丝绳吊索和配件组配而成，适用于多种用途的以钢丝绳为主体的提升吊索。3.2
Workingloadlimit(WLL)
额定工作载荷
在竖向起吊过程中，吊索提升、降落物品所允许的最大载荷。3.3
主吊环masterlink
吊索的上端部件，连接索具与起重机或其他吊装工具的环状部件。主吊环可以是长形环、圆形环或梨形环等。
中间环intermediatelink
用于三肢或三肢以上的组装吊索，将单肢或多肢吊索与主吊环连接的环状部件。中间环可以是长GB/T16762—2009
形环，也可以是梨形环。
软索扣softeye-termination
将钢丝绳末端弯成索扣状，其索扣内为自然状态，不带套环的形式，见图1。3.6
硬索扣hardeye-termination
将钢丝绳末端弯成索扣状，其索扣内带套环的形式，见图1。3.7
nominallength
公称长度
吊索的规定长度(含端配件)，在承载点之间测量，见图1。4要求
4.1总则
4.1.1钢丝绳
选用的钢丝绳技术条件应符合GB8918、GB/T9944、GB/T20118或GB/T20067中规定的直径不大于120mm的交互捻纤维芯或金属芯钢丝绳；但不包括单股钢丝绳、多层股钢丝绳和异形股钢丝绳。
钢丝绳吊索所用的钢丝绳公称抗拉强度不大于1960MPa。4.1.2固接形式
4.1.2.1铝合金压制接头
铝合金压制接头应符合GB/T6946的规定。单肢吊索两端压制接头内端之间的距离应不小于钢丝绳公称直径的20倍。4.1.2.2插编索扣
插编索扣应符合GB/T16271的规定。单肢吊索的两端插编末端之间的距离应不小于钢丝绳公称直径的15倍。4.1.3末端端配件
末端端配件的额定工作载荷应不小于相配吊索的额定工作载荷。主吊环几何参数应与吊装设备相配合。末端端配件应符合GB/T14736、JB/T8112或JT/T5025的规定。4.1.4软索扣
软索扣绳套内边到压制(插编)索扣的长度b约为内宽α的2倍，见图1。4.1.5硬索扣
硬索扣中套环的参数应符合GB/T5974.1或GB/T5974.2的规定。4.2单肢吊索
4.2.1单肢吊索类型
单肢吊索应是图1中所列类型之一，或是设附加端件如吊环或吊钩类型之一；如末端需配部件，则应选用硬索扣形式。
GB/T16762—2009www.bzxz.net
GB/T16762—2009
4.2.2单肢吊索长度充许偏差
吊索的公称长度L系指两个末端端配件（如吊环、套环和吊钩等）的实际工作承载点之间的距离见图1。
吊索实测长度和公称长度的差值应不大于钢丝绳公称直径的士2倍，或不大于规定长度的士0.5%，需方未指定公差要求时，二者之中取大值，同组吊装的各单肢吊索长度间的差值不大于钢丝绳公称直径的1.5倍，或不大于规定长度的0.5%，二者之中取大值。
吊索的公称长度应在无载荷下测量。4.2.3额定工作载荷
额定工作载荷应接式（1)计算：F.xK.
式中：
WLL—一吊索额定工作载荷，单位为吨(t)；F。钢丝绳最小破断拉力，单位为千牛（kN)；K。—接头形式效能近似系数，压制接头取0.9，插编接头取0.75；K。—安全系数，一般取5；
K.—质量与力的转换系数，取值为9.80665...
.（1)
如果有关标准、法规或需方要求选取不同的K。或K。值，应在合同中注明K。或K。的确切数值。4.2.4单肢吊索的额定工作载荷
单肢吊索的额定工作载荷采用表1的数值。4.3多肢组装吊索
4.3.1组装吊索的结构
组装吊索由两肢、三肢或四肢（以上)符合4.2要求的单肢吊索组合而成，各肢钢丝绳的规格、结构及公称抗拉强度级都应相同。
两肢组装吊索是由两肢单肢吊索的上端用一个主吊环连接而成，见图2a）；三肢组装吊索中的两肢由一个中间环与主吊环连接，另一肢应由第二个中间环连接，见图2b)；对于四肢组装吊索，它们中间两肢应由一个中间环与主吊环连接，见图2c)。装有末端端配件时，吊索应采用硬索扣形式。4
a）两肢组装吊索
4.3.2组装吊索长度允许偏差
b）三肢组装吊索
图2组装吊索结构
GB/T16762—2009
c）四肢组装吊索
吊索的公称长度L系指两个末端端配件（如吊环、套环和吊钩等）的实际工作承载点之间的距离，见图2。
吊索实测长度和公称长度的差值应不大于钢丝绳公称直径的士2倍，或不大于规定长度的土0.5%，用户未指定误差要求时，二者之中取大值。多肢吊索中各单肢吊索长度间的差值不大于钢丝绳公称直径的1.5倍，或不大于规定长度的0.5%，二者之中取大值。
吊索的公称长度应在无载荷下测量。4.3.3组装吊索的额定工作载荷
以t为计量单位，由对称分布的与垂直方向具有相同角度的单肢吊索组成的多肢吊索的工作载荷按式(2)计算：
式中：
吊索额定工作载荷，单位为吨(t)；F。×K.×K
钢丝绳最小破断拉力，单位为千牛(kN)；接头形式效能近似系数，压制接头取0.9，插编接头取0.75；肢的数量与垂直方向角度的相关系数(即额定工作载荷计算系数），见表2；安全系数，一般取5；
一质量与力的转换系数，取值为9.80665。·（2）
如果有关标准、法规或需方要求选取不同的K。或K。值，应在合同中注明K。或K.的确切数值。用单肢吊索的额定工作载荷乘以表2所示的系数以计算组装吊索的额定工作载荷。5
