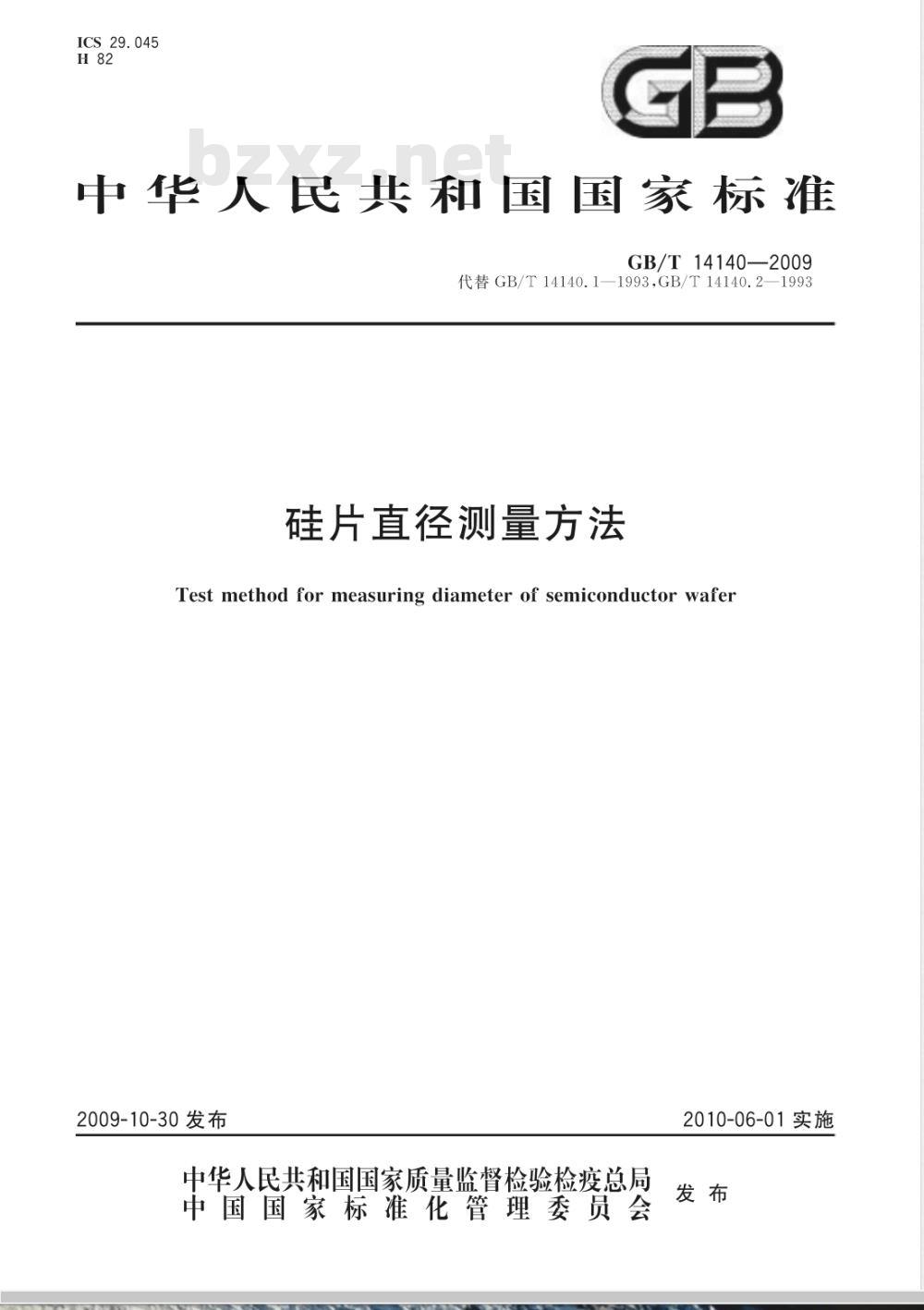

ICS29.045
中华人民共和国国家标准
GB/T14140—2009
代替GB/T14140.1—1993GB/T14140.2—1993硅片直径测量方法
Test method for measuring diameter of semiconductor wafer2009-10-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2010-06-01实施
GB/T14140—2009

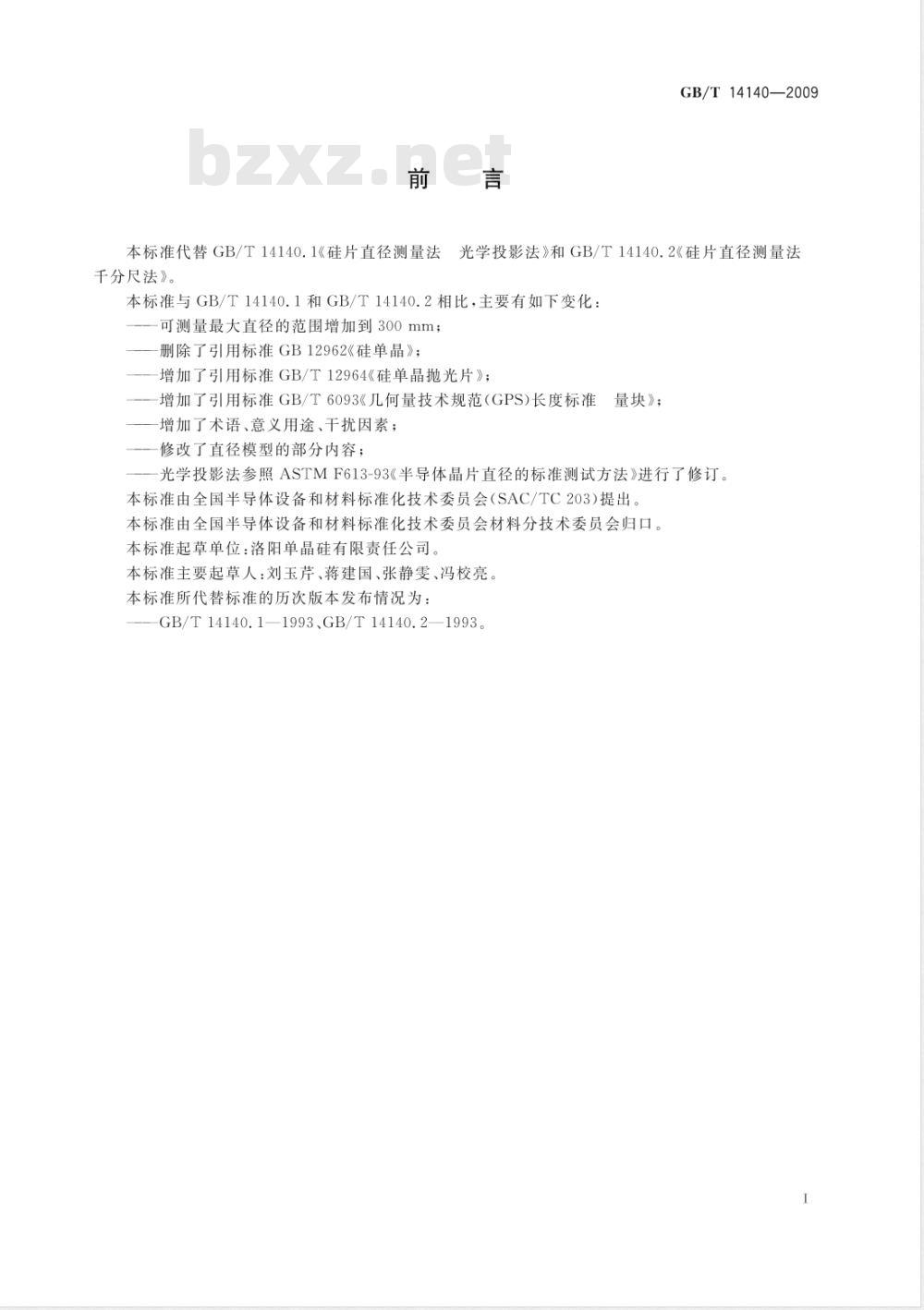

本标准代替GB/T14140.1《硅片直径测量法光学投影法》和GB/T14140.2《硅片直径测量法千分尺法》。
本标准与GB/T14140.1和GB/T14140.2相比，主要有如下变化可测量最大直径的范围增加到300mm；删除了引用标准GB12962《硅单晶》；增加了引用标准GB/T12964《硅单晶抛光片》；一增加了引用标准GB/T6093《几何量技术规范（GPS)长度标准量块》；
增加了术语、意义用途、干扰因素；修改了直径模型的部分内容；
-光学投影法参照ASTMF613-93《半导体晶片直径的标准测试方法》进行了修订。本标准由全国半导体设备和材料标准化技术委员会（SAC/TC203)提出。本标准由全国半导体设备和材料标准化技术委员会材料分技术委员会归口。本标准起草单位：洛阳单晶硅有限责任公司。本标准主要起草人：刘玉芹、蒋建国、张静雯、冯校亮，本标准所代替标准的历次版本发布情况为：GB/T14140.1—1993、GB/T14140.2—1993。1范围

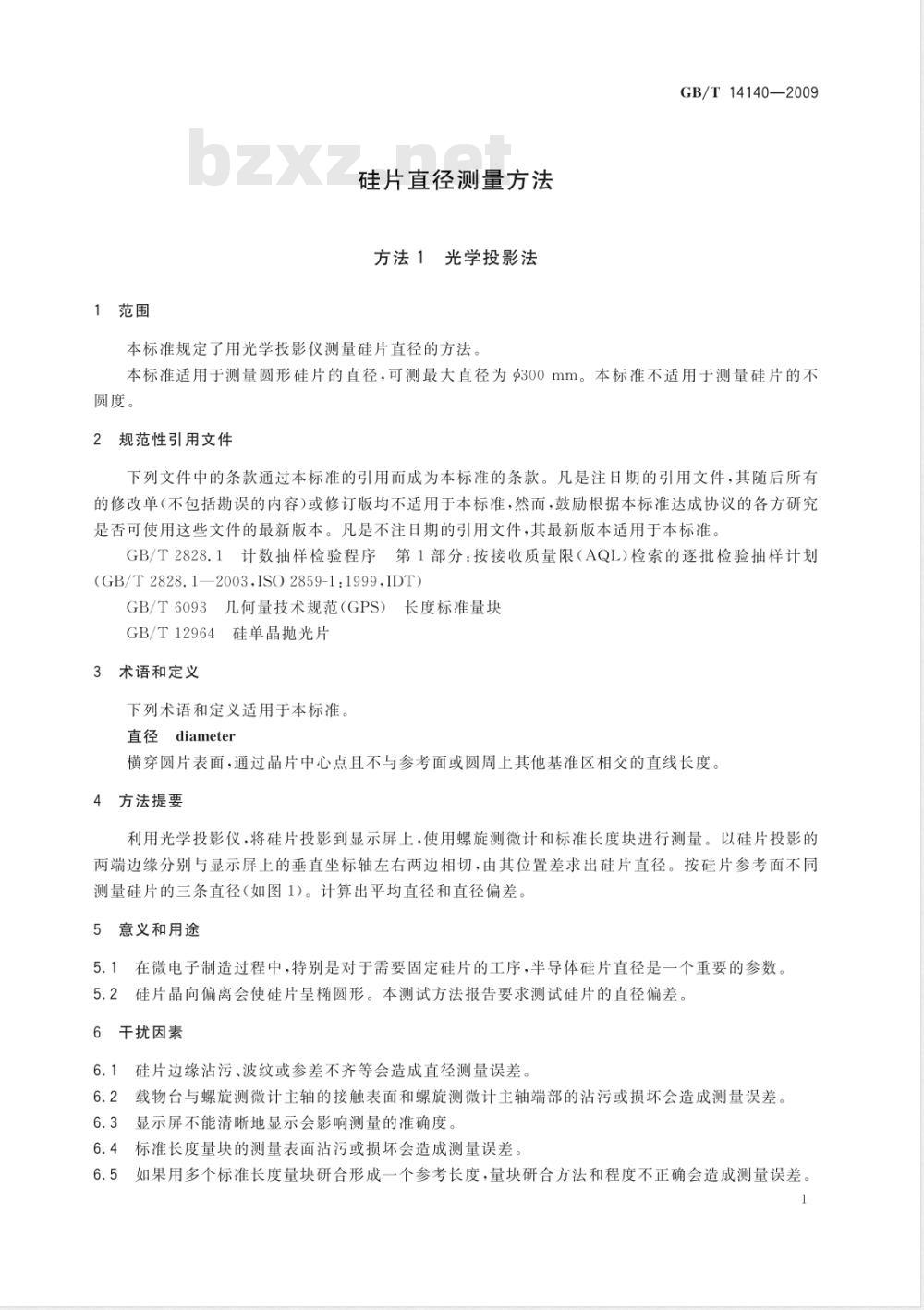

硅片直径测量方法
方法1光学投影法
本标准规定了用光学投影仪测量硅片直径的方法GB/T14140—2009免费标准下载网bzxz
本标准适用于测量圆形硅片的直径，可测最大直径为300mm。本标准不适用于测量硅片的不圆度。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T 2828.1—2003,ISO2859-1:1999,IDT)GB/T6093几何量技术规范（GPS）长度标准量块GB/T12964硅单晶抛光片
3术语和定义
下列术语和定义适用于本标准。直径diameter
横穿圆片表面，通过晶片中心点且不与参考面或圆周上其他基准区相交的直线长度。4方法提要
利用光学投影仪，将硅片投影到显示屏上，使用螺旋测微计和标准长度块进行测量。以硅片投影的两端边缘分别与显示屏上的垂直坐标轴左右两边相切，由其位置差求出硅片直径。按硅片参考面不同测量硅片的三条直径（如图1）。计算出平均直径和直径偏差5意义和用途
5.1在微电子制造过程中，特别是对于需要固定硅片的工序，半导体硅片直径是一个重要的参数。5.2硅片晶向偏离会使硅片呈圆形。本测试方法报告要求测试硅片的直径偏差。6干扰因素
6.1硅片边缘沾污、波纹或参差不齐等会造成直径测量误差。6.2载物台与螺旋测微计主轴的接触表面和螺旋测微计主轴端部的沾污或损坏会造成测量误差。6.3显示屏不能清晰地显示会影响测量的准确度。6.4标准长度量块的测量表面沾污或损坏会造成测量误差6.5如果用多个标准长度量块研合形成一个参考长度，量块研合方法和程度不正确会造成测量误差。GB/T14140—2009
7仪器设备与环境
7.1光学投影仪
图像放大倍数为20倍～40倍
7.1.1载物台
可自由平移，移动范围为：水平方向≥300mm，垂直方向≥100mm。7.1.2螺旋测微计
分度值优于5um，螺旋测微计主轴的移动推动载物台的移动，主轴伸长度越大读数越精确。螺旋测微计有容纳标准长度量块的轨道，以增大测量范围。7.2样品夹
用于支撑投影仪载物台上的样片，能够在载物台上滑动。样品夹配置有旋转和固定的工具，使样片能旋转360°（精确到土5°），能将样品夹固定到载物台上。7.3标准长度量块
标准长度量块应符合GB/T6093规格7.4刻度板
用玻璃或透明材料制成，覆盖到投影仪屏幕上，两条相互垂直的刻线提供水平和垂直参考，7.5测试环境
测量在23℃士5℃下进行。测试样本、标准长度量块应在测量室温下放置15min以上方可进行测量。8取样原则与试样制备
8.1从一批硅片中按GB/T2828.1计数抽样方案或商定的方案抽取试样。8.2按图1确定要测量的三条直径的位置，硅片参考面位置应符合GB/T12964的规定。8.2.1对于P<111>和主、副参考面成180°角的N<100>硅片，要测量的三条直径是平行于主参考面的直径和与该直径成45角的另两条直径。见图1a）、图1b）。8.2.2对于P<100>硅片，第一条直径位于主、副参考面的中间，第二条直径垂直于第一条直径，第三条直径与第二条直径逆时针成30°角。见图1c）。8.2.3对于N<111>硅片，第一条直径平行于主参考面，第二条直径与第一条直径顺时针成30°角，第三条直径与第二条直径也顺时针成30°角。见图1d）。8.2.4对于主、副参考面成135°角的N<100>硅片，第一条直径平行于主参考面，第二条直径与第一条直径逆时针成30°角，第三条直径与第二条直径也逆时针成30°角。见图1e）。8.2.5无参考面的硅片需在硅片背面圆周上作一参考标记代替主参考面进行定位，切口硅片以切口位置代替主参考面进行定位，要测量的三条直径是平行于标记或切口的直径和与该直径成45°角的另两条直径。见图1f)。
P<111)
图1各类试样直径的测量位置
N<100>
9测量步骤
P<100)
N<100>直径150mm
图1（续）
9.1清洁样品夹、螺旋测微计主轴端部和载物台的接触表面。N<111>
GB/T14140—2009
切日或标记
切口或标记硅片
9.2调节投影仪放大器，使得放大倍数处于20倍～40倍范围内，把刻度板镶嵌到屏幕上，把样品夹固定在载物台上。
9.3按8.2确定要测量的三条直径的位置。9.4把待测硅片固定到样品夹上，使被测直径处于测量位置。调节投影仪的焦点，使硅片边缘轮廓清晰地显示在显示屏上。
9.5调节载物台的垂直位置，以便硅片被测直径的试样图像与显示屏上水平坐标轴一致。样片显示在屏幕的右边（如图2）。
9.6调节螺旋测微计，以便主轴在标准量程中心士30%移动。9.7松开并移动样品夹，使硅片边缘的投影靠近刻度板垂直轴线，9.8重新紧固样品夹，旋转测微计主轴进行微小平移调节，以便硅片边缘投影刚好和垂直轴线相切（如图2）。注意主轴旋转方向，作最后调节。记下此时螺旋测微计读数F（精确到5μm以上）。9.9选择和硅片直径尺寸相当的标准长度量块，记录基准长度L，单位为毫米。清洁量块，如果多个长度量块形成一个参考长度，按照量块使用要求把它们研合在一起。3
GB/T14140—2009
本平辅
试样图
图2试样边缘与垂直轴左边相切位置9.10小心移动载物台，远离螺旋测微计主轴，把标准长度量块放在测微计轨道上，移动载物台，轻轻靠向标准长度量块。
9.11旋转测微计主轴，使得第一次测量的对边投影刚好与垂直轴线相切（如图3）。最终调节时测微计主轴旋转方向与9.8一致，以消除主轴向后靠的影响。记录第二个测微计读数S，精确到5um以上。强直特
试样图像
图3试样边缘与垂直轴右边相切位置9.12旋转硅片，使另一条被测直径处于测量位置。重复9.5～9.11测量步骤，直至测完三条直径。10测量结果计算
10.1硅片直径值按公式（1)计算，其中当硅片直径大于基准长度时，（S一F)为正值；硅片直径小于基准长度时，（S一F)为负值：
D, =L+(S-F)
式中：
D，—--硅片直径测量值，单位为毫米（mm），i=1、2、3；L一一9.2.9中记录的标准量块基准长度值，单位为毫米（mm）；F——第一次记录的读数，单位为毫米（mm）；S—第二次记录的读数，单位为毫米（mm）。10.2硅片直径的平均值D按公式（2)计算：D
（1）
（2）
式中：
D；一硅片直径测量值，单位为毫米（mm）。10.3直径偏差的计算：
对每一片硅片，其最大直径减去最小直径即为该硅片的直径偏差。11精密度
本测试方法三个实验室平均直径的二倍标准偏差为士66um。2试验报告
试验报告应包括以下内容：
a）硅片编号；
硅片批量及检测试样数量；
硅片直径测量值、直径平均值和直径偏差；c）
测试室温度；
本标准编号；
f）检测者及检测日期。
方法2千分尺法
13范围
本标准规定了用千分尺测量硅片直径的方法GB/T14140—2009
本标准适用于测量圆形硅片的直径，可测最大直径为9300mm。本标准不适用于测量硅片的不圆度。
14规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859-1:1999,IDT)GB/T12964硅单晶抛光片
15术语
下列术语和定义适用于本标准。直径diameter
横穿圆片表面，通过晶片中心点且不与参考面或圆周上其他基准区相交的直线长度。16方法提要
按硅片参考面不同用千分尺直接测量硅片的三条直径，计算出平均直径和直径偏差。见图1。17意义和用途
在微电子制造过程中，特别是对于需要固定硅片的工序，半导体硅片直径是一个重要的参数。硅片晶向偏离会使硅片呈椭圆形。本测试方法报告要求测试硅片的直径偏差。5
GB/T14140—2009
18干扰因素
硅片边缘沾污、波纹或参差不齐等会造成直径测量误差，18.2千分尺两侧砧接触硅片的程度会造成硅片形变而产生测量误差。18.3测量时硅片实际直径与千分尺两侧砧中心位置不在同一平面会造成测量误差。18.4千分尺两侧砧表面沾污、损伤或校准失败均会造成测量误差。19仪器设备与环境
19.1千分尺
测量范围为0mm300mm，分度值为0.01mm。19.2测量环境
测量在23℃士5℃下进行。测试样本、标准长度量块应在测量室温下放置15min以上方可进行测量。
20取样原则与试样制备
20.1从一批硅片中按GB/T2828.1计数抽样方案或商定的方案抽取试样。20.2按图1确定要测量的三条直径的位置，硅片参考面位置应符合GB/T12964的规定。20.2.1对于P<111>和主、副参考面成180°角的N<100>硅片，要测量的三条直径是平行于主参考面的直径和与该直径成45角的另两条直径。见图1a）、图1b）。20.2.2对于P<100>硅片，第一条直径位于主、副参考面的中间，第二条直径垂直于第一条直径，第三条直径与第二条直径逆时针成30°角。见图1c）。20.2.3对于N<111>硅片，第一条直径平行于主参考面，第二条直径与第一条直径顺时针成30°角，第三条直径与第二条直径也顺时针成30°角。见图1d）。20.2.4对于主、副参考面成135°角的N<100>硅片，第一条直径平行于主参考面，第二条直径与第一条直径逆时针成30°角，第三条直径与第二条直径也逆时针成30°角。见图1e）。20.2.5无参考面的硅片需在硅片背面圆周上作一参考标记代替主参考面进行定位，切口硅片以切口位置代替主参考面进行定位，要测量的三条直径是平行于标记或切口的直径和与该直径成45°角的另两条直径。见图1f)。
21测量步骤
清洁千分尺测量杆两侧砧并校正千分尺零点。21.2按20.2确定要测量的三条直径的位置。21.3旋出千分尺测量杆，放人被测硅片，使待测直径处于测量位置。21.4旋进测量杆到终止位置（转动千分尺测力装置的滚花外轮，听到咯咯的响声即表示千分尺与硅片已接触好）。
21.5记录千分尺的读数，取下硅片。21.6重复21.3～21.5测量步骤，直至测完三条直径22试样结果计算
22.1硅片直径的平均值
硅片直径的平均值D按公式（3)计算：1
式中：
D；--硅片直径测量值，单位为毫米（mm）。2直径偏差的计算
对每一片硅片，其最大直径减去最小直径即为该硅片的直径偏差。23
精密度
本方法三个实验室测量平均直径的二倍标准偏差为土50um。24
试验报告应包括以下内容：
硅片编号；
硅片批量及检测试样数量；
硅片直径测量值、直径平均值和直径偏差；测试室温度；
本标准编号；
检测者及检测日期。
