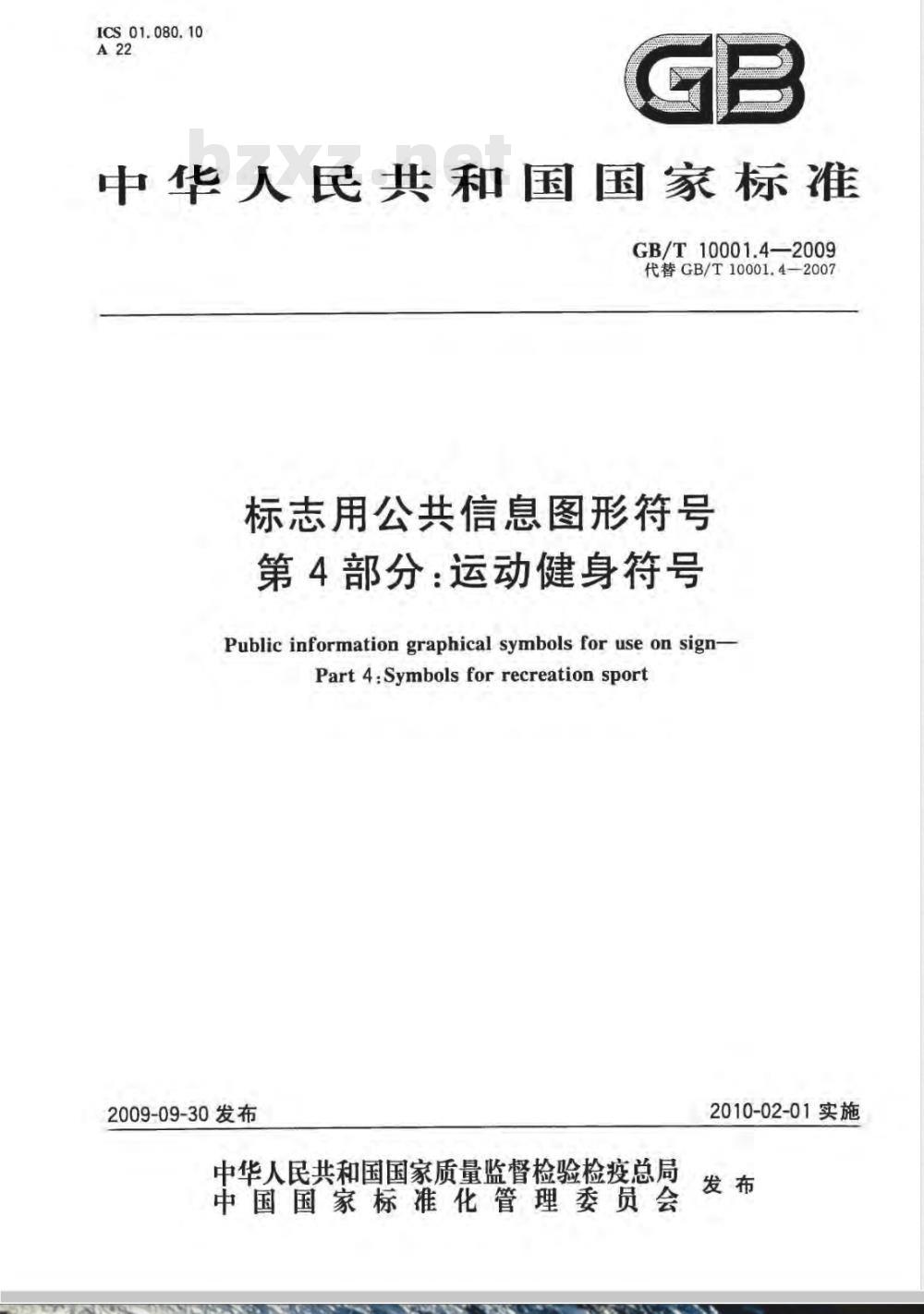

【国家标准(GB)】 标志用公共信息图形符号 第4部分：运动健身符号

ICS01.080,10
中华人民共和国国家标准
GB/T10001.42009
代替GB/T10001.4-2007
标志用公共信息图形符号
第4部分：运动健身符号
Public information graphical symbols for use on sign-Part 4:Symbols for recreation sport2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

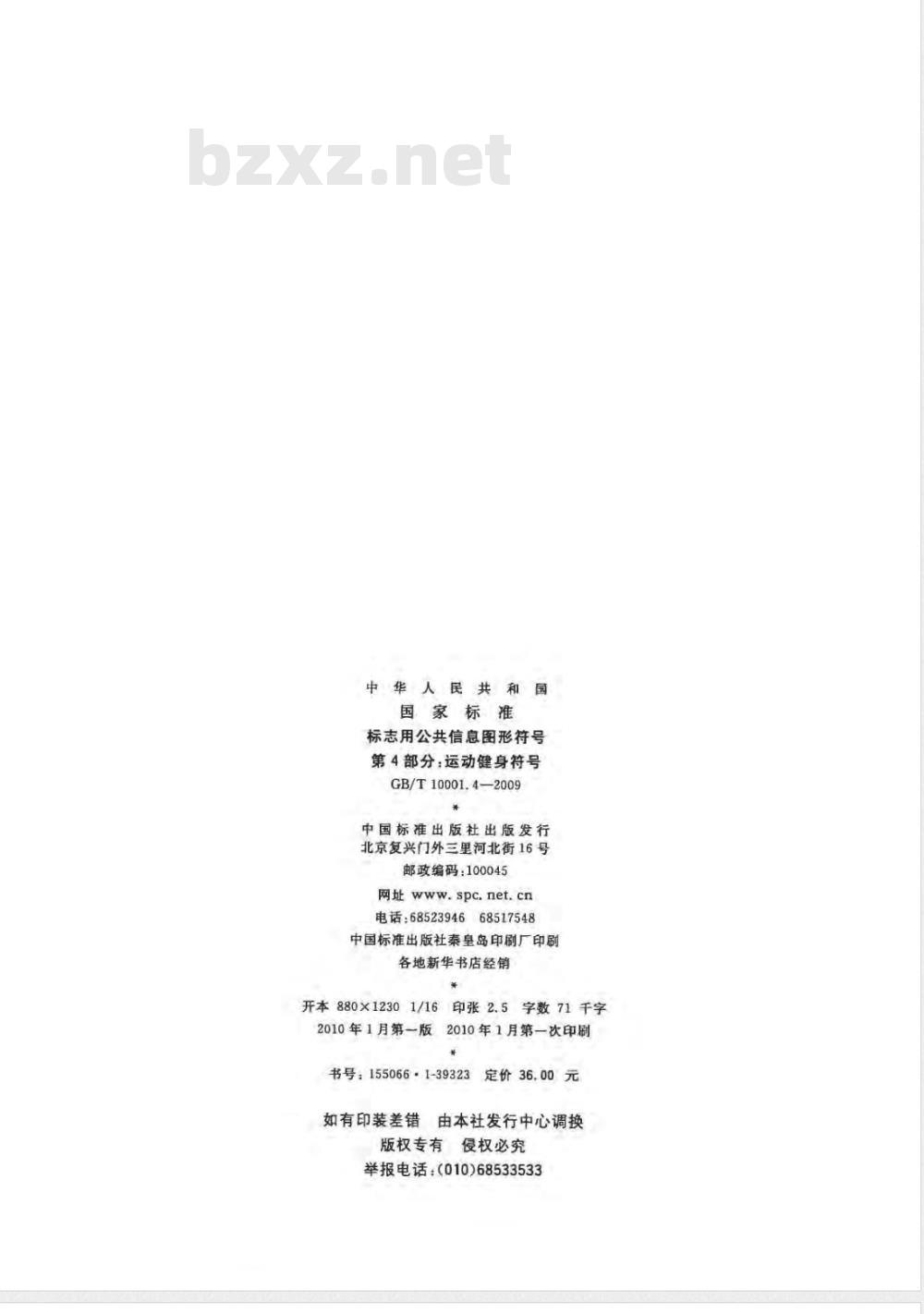

中华人民共和国
国家标准
标志用公共信息图形符号
第4部分：运动健身符号
GB/T10001.4—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16印张2.5字数71千字反2010年1月第一次印刷
2010年1月第一版
书号：155066：1-39323
定价36.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533

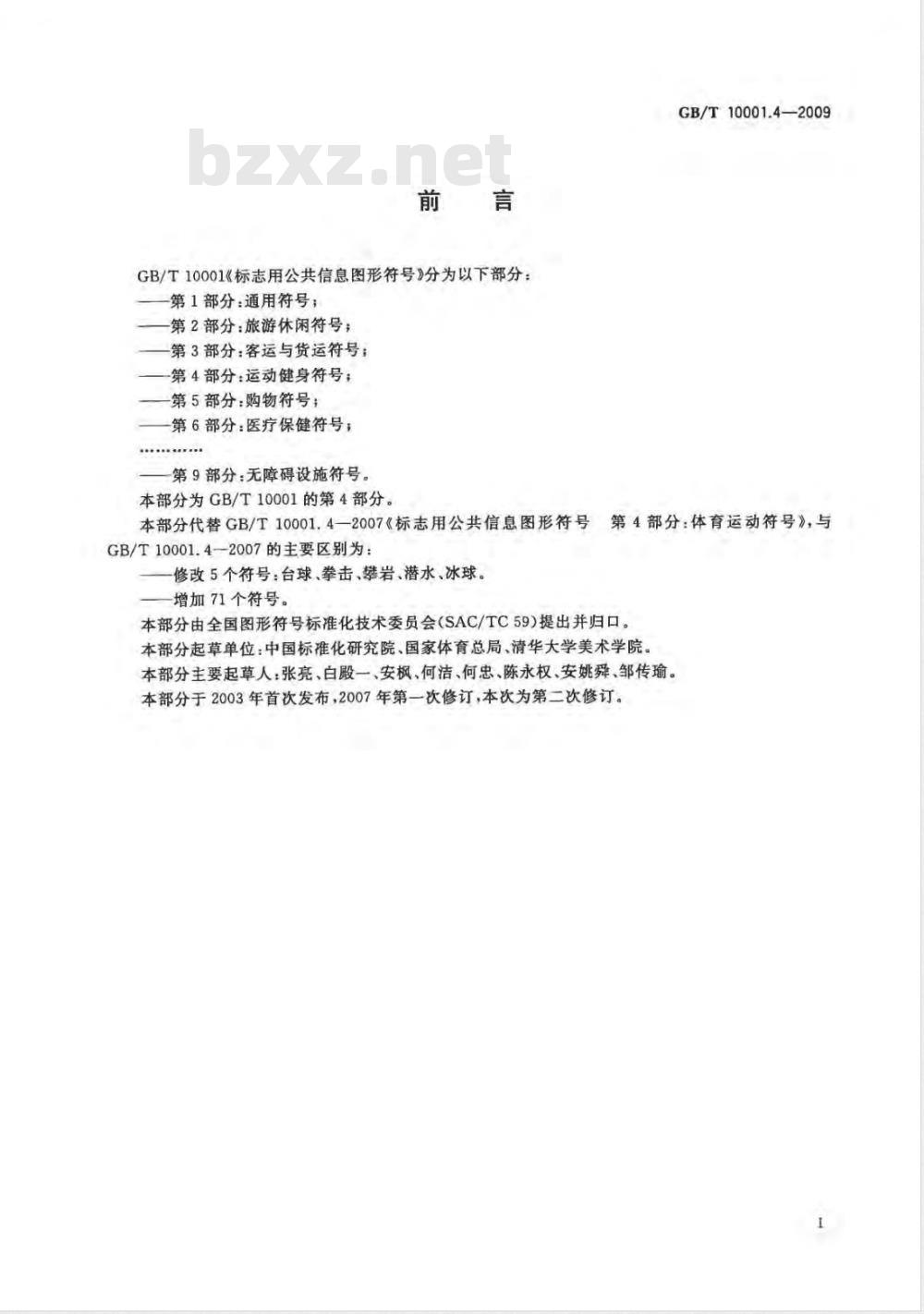

GB/T10001《标志用公共信息图形符号》分为以下部分：第1部分：通用符号；
一第2部分：旅游休闲符号；
第3部分：客运与货运符号；
—第4部分：运动健身符号；
——第5部分：购物符号；
一第6部分：医疗保健符号；
第9部分：无障碍设施符号。
本部分为GB/T10001的第4部分。GB/T10001.4—2009
本部分代替GB/T10001.4—2007《标志用公共信息图形符号号第4部分：体育运动符号》，与GB/T10001.4—2007的主要区别为：修改5个符号：台球、拳击、攀岩、潜水、冰球。一增加71个符号。
本部分由全国图形符号标准化技术委员会（SAC/TC59）提出并归口。本部分起草单位：中国标准化研究院、国家体育总局、清华大学美术学院本部分主要起草人：张亮、白殿一、安枫、何洁、何忠、陈永权、安姚舜、邹传瑜。本部分于2003年首次发布，2007年第一次修订，本次为第二次修订。1范围

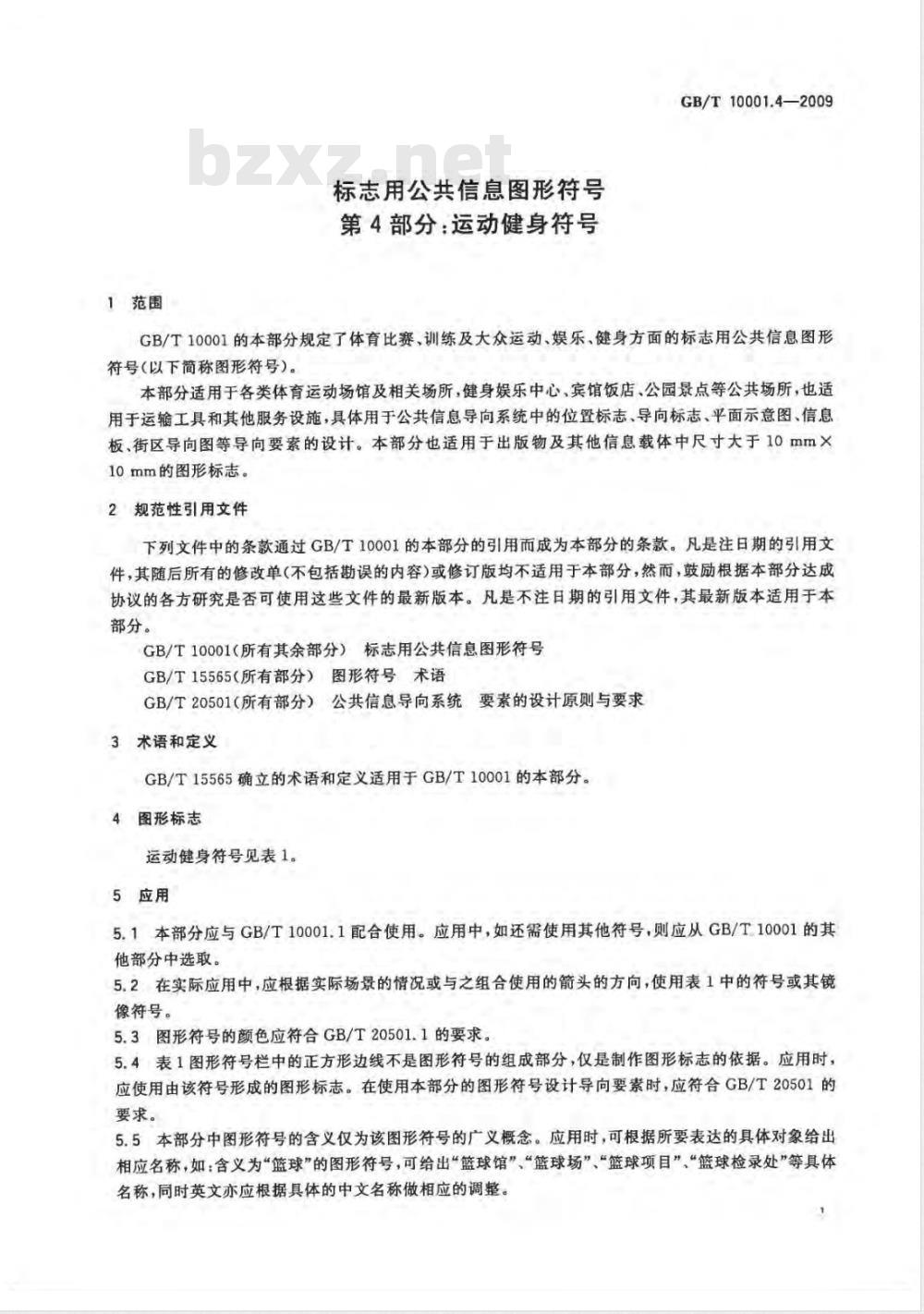

标志用公共信息图形符号
第4部分：运动健身符号
GB/T 10001.4—2009
GB/T10001的本部分规定了体育比赛，训练及大众运动、娱乐、健身方面的标志用公共信息图形符号(以下简称图形符号)。
本部分适用于各类体育运动场馆及相关场所，健身娱乐中心，宾馆饭店、公园景点等公共场所，也适用于运输工具和其他服务设施，具体用于公共信息导向系统中的位暨标志、导向标志、平面示意图、信息板、街区导向图等导向要素的设计。本部分也适用于出版物及其他信息载体中尺寸大于10mm×10mm的图形标志。
2规范性引用文件
下列文件中的条款通过GB/T10001的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T10001（所有其余部分）标志用公共信息图形符号GB/T15565（所有部分）图形符号术语GB/T20501（所有部分）公共信息导向系统要素的设计原则与要求3术语和定义
GB/T15565确立的术语和定义适用于GB/T10001的本部分。4图形标志
运动健身符号见表1。
5应用
5.1本部分应与GB/T10001.1配合使用。应用中，如还需使用其他符号，则应从GB/T10001的其他部分中选取。
5.2在实际应用中，应根据实际场景的情况或与之组合使用的箭头的方向，使用表1中的符号或其镜像符号。
5.3图形符号的颜色应符合GB/T20501.1的要求。5.4表1图形符号栏中的正方形边线不是图形符号的组成部分，仅是制作图形标志的依据。应用时，应使用由该符号形成的图形标志。在使用本部分的图形符号设计导向要素时，应符合GB/T20501的要求。
5.5本部分中图形符号的含义仅为该图形符号的广义概念。应用时，可根据所要表达的具体对象给出相应名称，如：含义为“篮球”的图形符号，可给出”篮球馆”“篮球场”“篮球项目”“篮球检录处”等具体名称，同时英文亦应根据具体的中文名称做相应的调整。1
GB/T10001.4—2009
图形符号
表1运动健身符号
Athletics
Running
Race Walk
跨栏跑
Hurdles
表示田径比赛、训练、娱乐的运动场所，也表示田径项目
表示跑步比赛、训练、娱乐的运动场所
表示竞走比赛、训练、娱乐的运动场所，也表示竞走项目
表示跨栏跑比赛、训练、娱乐的运动场所，也表示跨栏跑项目
图形符号
表1(续)
ShotPut
DiscusThrow
JavelinThrow
HammerThrow
GB/T10001.4—2009
表示铅球比赛、训练、娱乐的运动场所，也表示铅球项目
表示铁饼比赛、训练、娱乐的运动场所，也表示铁饼项目
表示标枪比赛、训练、娱乐的运动场所，也表示标枪项目
表示链球比赛、训练、娱乐的运动场所，也表示链球项目
GB/T10001.4—2009bzxz.net
图形符号
表1(续）
HighJump
撑杆跳高
PoleVault
Long Jump
Football
表示跳高比赛、训练、娱乐的运动场所，也表示跳高项目
表示撑杆跳高比赛、训练、娱乐的运动场所，也表示撑杆跳高
表示跳远比赛、训练、娱乐的运动场所，也表示跳远项目
表示足球比赛、训练、娱乐的运动场所，也表示足球项目
图形符号
表1(续）
Basketball
Volleyball
橄榄球
Handball
GB/T10001.4—2009
表示篮球比赛、训练、娱乐的运动场所，也表示篮球项目
表示排球比赛、训练、娱乐的运动场所，也表示排球项目
表示橄榄球比赛、训练、娱乐的运动场所，也表示橄概球项目
表示手球比赛、训练、娱乐的运动场所，也表示手球项目
GB/T10001.4—2009
图形符号
表1(续）
羽毛球
Badminton
网球；软式网球
Tennis;SoftTennis
Squash;RacketBall
乒乓球
TableTennis
表示羽毛球比赛、训练、娱乐的运动场所，也表示羽毛球项目
表示网球或软式网球比赛、训
练、娱乐的运动场所，也表示网球或软式网球项目
表示壁球比赛、训练、娱乐的运动场所，也表示壁球项目
表示乒乓球比赛、训练、娱乐的运动场所，也表示乒乓球项目
图形符号
表1(续）
曲棍球
Hockey
棒球；垒球
Baseball;Softball
高尔夫球
保龄球
Bowling
GB/T10001.4—2009
表示曲棍球比赛、训练、娱乐的运动场所，也表示曲棍球项目
表示棒球比赛、训练、娱乐的运动场所，也表示棒球项目
表示高尔夫球比赛，训练、娱乐的运动场所，也表示高尔夫球
表示保龄球比赛、训练、娱乐的运动场所，也表示保龄球项目
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
