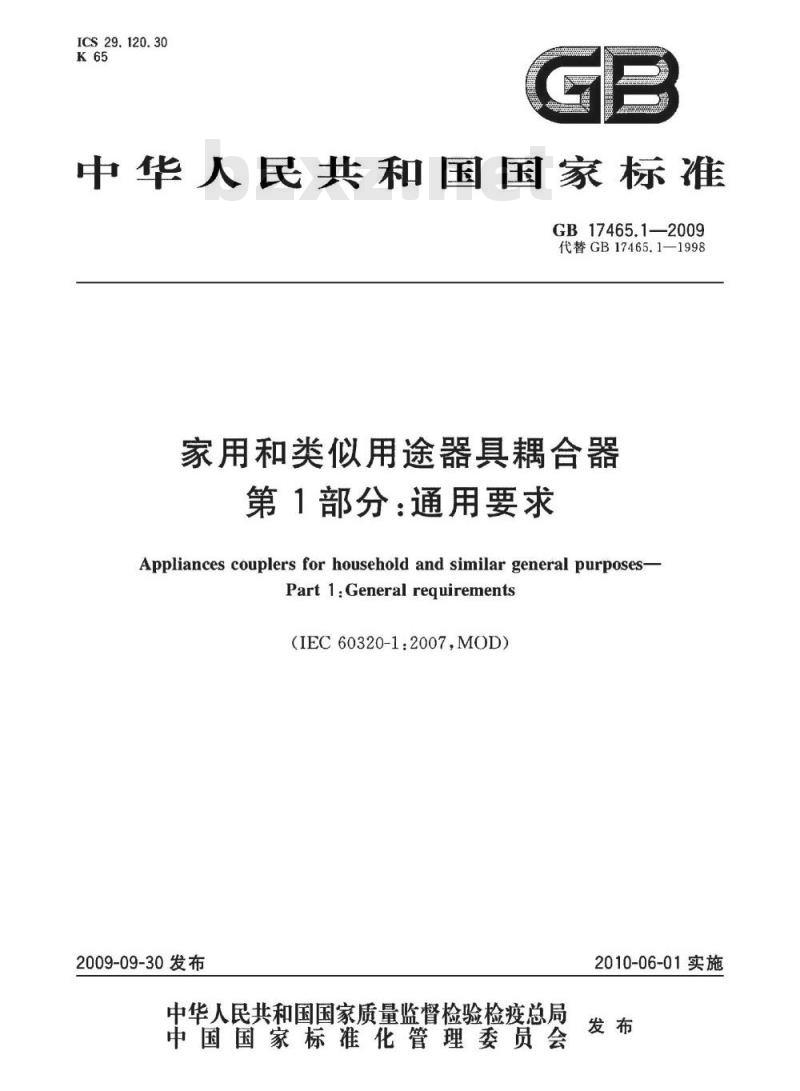

【国家标准(GB)】 家用和类似用途器具耦合器 第1部分：通用要求

ICS29.120.30
中华人民共和国国家标准
GB17465.1—2009
代替GB17465.1—1998
家用和类似用途器具耦合器
第1部分：通用要求
Appliances couplers for household and similar general purposes-Part 1:General requirements
（IEC60320-1:2007,MOD）
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-06-01实施

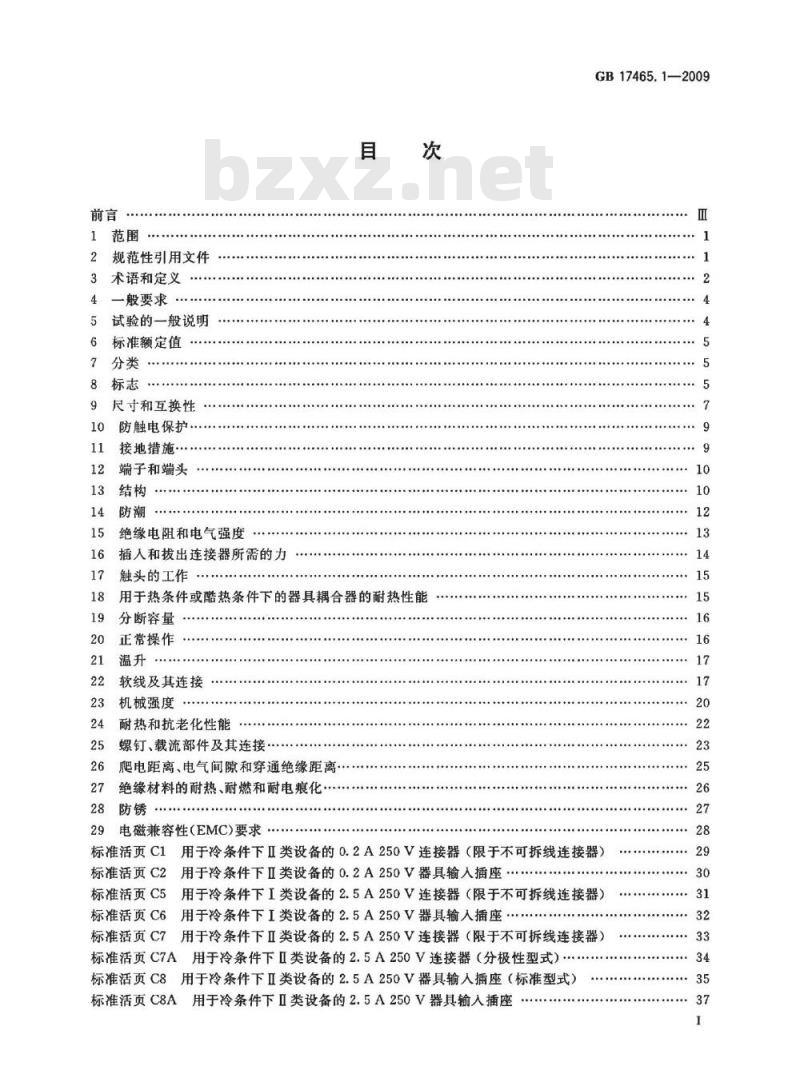

1范围
2规范性引用文件
3术语和定义
一般要求
5试验的一般说明
6标准额定值
尺寸和互换性
防触电保护.
接地措施·
端子和端头
绝缘电阻和电气强度
插人和拔出连接器所需的力
触头的工作
用于热条件或酷热条件下的器具耦合器的耐热性能分断容量
正常操作
软线及其连接
机械强度
耐热和抗老化性能
螺钉、载流部件及其连接
肥电距离、电气间隙和穿通绝缘距离…26
绝缘材料的耐热、耐燃和耐电痕化..27
29电磁兼容性（EMC)要求
标准活页 C1
标准活页C2
标准活页 C5
标准活页C6
标准活页C7
GB17465.1—2009
用于冷条件下Ⅱ类设备的0.2A250V连接器（限于不可拆线连接器）用于冷条件下Ⅱ类设备的0.2A250V器具输入插座用于冷条件下I类设备的2.5A250V连接器（限于不可拆线连接器）用于冷条件下I类设备的2.5A250V器具输人插座用于冷条件下Ⅱ类设备的2.5A250V连接器（限于不可拆线连接器）标准活页 C7A
标准活页C8
用于冷条件下Ⅱ类设备的2.5A250V连接器（分极性型式）用于冷条件下Ⅱ类设备的2.5A250V器具输人插座（标准型式）标准活页C8A
用于冷条件下Ⅱ类设备的2.5A250V器具输入插座..
GB17465.1—2009

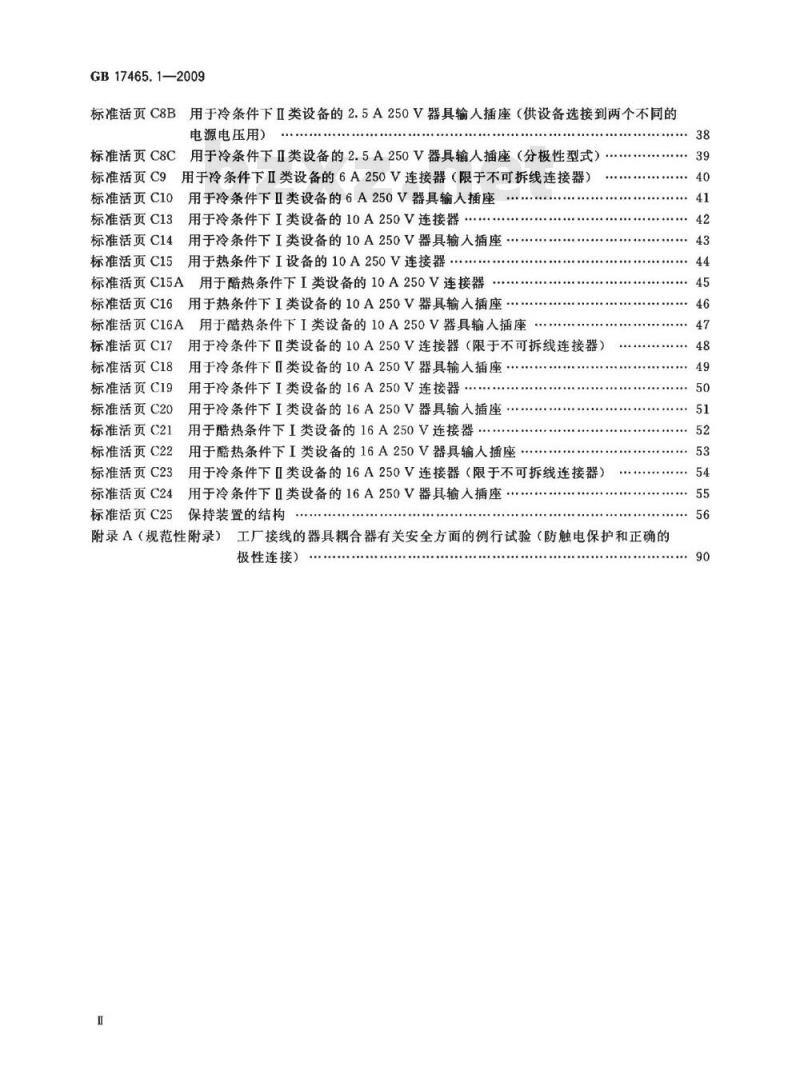

标准活页C8B用于冷条件下Ⅱ类设备的2.5A250V器具输人插座（供设备选接到两个不同的电源电压用）
标准活页C8C
用于冷条件下Ⅱ类设备的2.5A250V器具输人插座（分极性型式）标准活页C9用于冷条件下Ⅱ类设备的6A250V连接器（限于不可拆线连接器）标准活页C10
标准活页C13
标准活页C14
标准活页C15
用于冷条件下Ⅱ类设备的6A250V器具输入插座用于冷条件下I类设备的10A250V连接器用于冷条件下I类设备的10A250V器具输人插座用于热条件下I设备的10A250V连接器，标准活页C15A
标准活页C16
用于酷热条件下I类设备的10A250V连接器用于热条件下I类设备的10A250V器具输人插座：标准活页C16A
标准活页C17
标准活页C18
标准活页C19
标准活页C20
标准活页C21
标准活页C22
标准活页C23
标准活页C24
标准活页C25
用于酷热条件下I类设备的10A250V器具输人插座用于冷条件下Ⅱ类设备的10A250V连接器（限于不可拆线连接器）用于冷条件下Ⅱ类设备的10A250V器具输人插座用于冷条件下I类设备的16A250V连接器用于冷条件下I类设备的16A250V器具输人插座用于酷热条件下I类设备的16A250V连接器用于酷热条件下I类设备的16A250V器具输人插座用于冷条件下Ⅱ类设备的16A250V连接器（限于不可拆线连接器）用于冷条件下Ⅱ类设备的16A250V器具输人插座保持装置的结构
附录A（规范性附录）工厂接线的器具耦合器有关安全方面的例行试验（防触电保护和正确的极性连接）

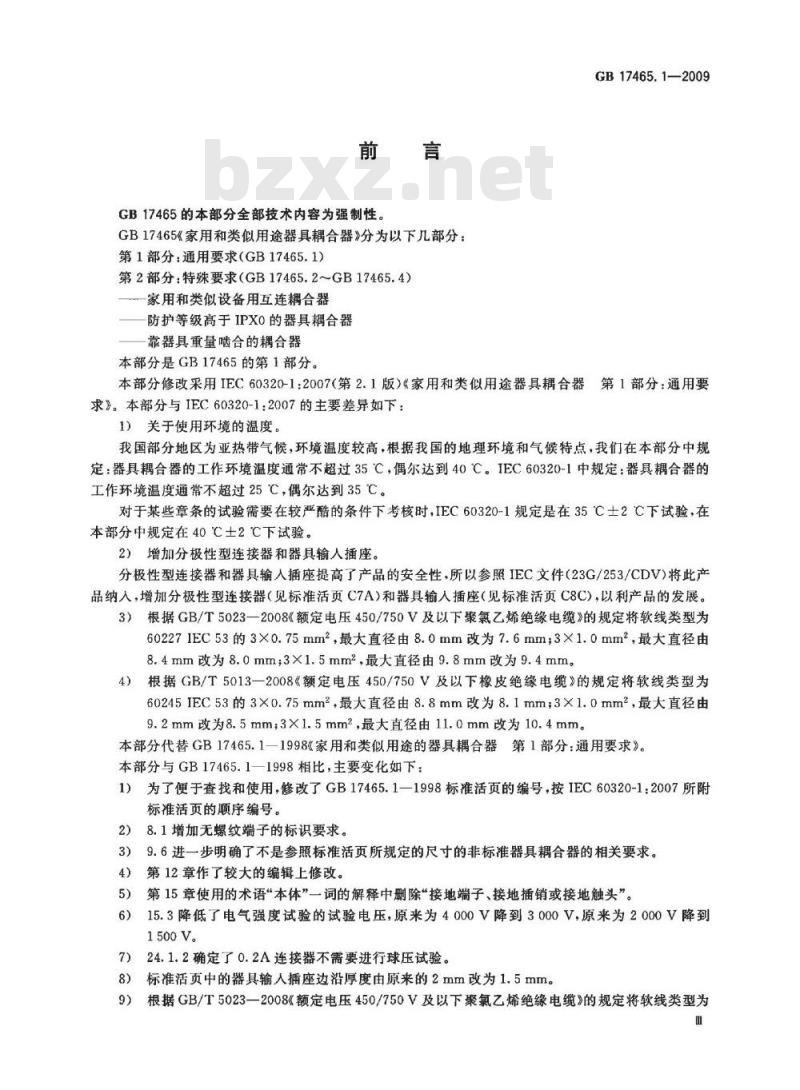

GB17465的本部分全部技术内容为强制性。GB17465《家用和类似用途器具耦合器》分为以下几部分：第1部分：通用要求（GB17465.1）第2部分：特殊要求（GB17465.2~GB17465.4）家用和类似设备用互连耦合器
防护等级高于IPXO的器具耦合器靠器具重量啮合的耦合器
本部分是GB17465的第1部分。
GB17465.1—2009
本部分修改采用IEC60320-1：2007（第2.1版）《家用和类似用途器具耦合器第1部分：通用要求》。本部分与IEC60320-1：2007的主要差异如下：1）关于使用环境的温度。
我国部分地区为亚热带气候，环境温度较高，根据我国的地理环境和气候特点，我们在本部分中规定：器具耦合器的工作环境温度通常不超过35℃，偶尔达到40℃。IEC60320-1中规定：器具耦合器的工作环境温度通常不超过25℃，偶尔达到35℃。对于某些章条的试验需要在较严酷的条件下考核时，IEC60320-1规定是在35℃士2℃下试验，在本部分中规定在40℃土2℃下试验。2）增加分极性型连接器和器具输人插座。分极性型连接器和器具输人插座提高了产品的安全性，所以参照IEC文件（23G/253/CDV)将此产品纳入，增加分极性型连接器（见标准活页C7A）和器具输人插座（见标准活页C8C），以利产品的发展。3）根据GB/T5023一2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》的规定将软线类型为60227IEC53的3×0.75mm2，最大直径由8.0mm改为7.6mm；3×1.0mm2，最大直径由8.4mm改为8.0mm；3×1.5mm2，最大直径由9.8mm改为9.4mm。根据GB/T5013—2008《额定电压450/750V及以下橡皮绝缘电缆》的规定将软线类型为4）
60245IEC53的3×0.75mm2，最大直径由8.8mm改为8.1mm；3×1.0mm2，最大直径由9.2mm改为8.5mm；3×1.5mm2，最大直径由11.0mm改为10.4mm。本部分代替GB17465.1一1998《家用和类似用途的器具耦合器第1部分：通用要求》。本部分与GB17465.1—1998相比，主要变化如下：1）为了便手查找和使用，修改了GB17465.1一1998标准活页的编号，按IEC60320-1：2007所附标准活页的顺序编号。
8.1增加无螺纹端子的标识要求。9.6进一步明确了不是参照标准活页所规定的尺寸的非标准器具耦合器的相关要求。3）
第12章作了较大的编辑上修改。4）
第15章使用的术语“本体”一词的解释中删除“接地端子、接地插销或接地触头”。5）
15.3降低了电气强度试验的试验电压，原来为4000V降到3000V，原来为2000V降到1500V。
24.1.2确定了0.2A连接器不需要进行球压试验。7）
标准活页中的器具输人插座边沿厚度由原来的2mm改为1.5mm。9）
根据GB/T5023一2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》的规定将软线类型为日
GB17465.1—2009

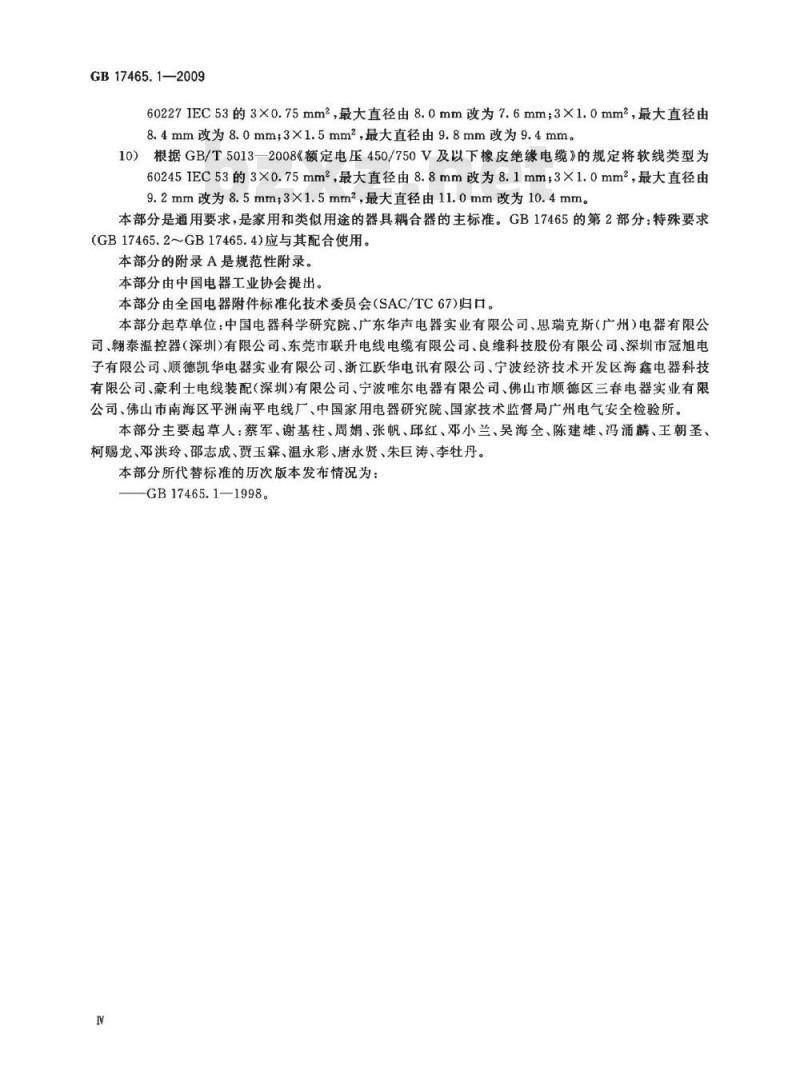

60227IEC53的3×0.75mm2，最大直径由8.0mm改为7.6mm；3×1.0mm2，最大直径由8.4mm改为8.0mm；3×1.5mm2，最大直径由9.8mm改为9.4mm。10）根据GB/T5013—2008《额定电压450/750V及以下橡皮绝缘电缆》的规定将软线类型为60245IEC53的3×0.75mm2，最大直径由8.8mm改为8.1mm，3×1.0mm2，最大直径由9.2mm改为8.5mm；3×1.5mm2，最大直径由11.0mm改为10.4mm。本部分是通用要求，是家用和类似用途的器具耦合器的主标准。GB17465的第2部分：特殊要求(GB17465.2～GB17465.4)应与其配合使用。本部分的附录A是规范性附录。
本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67）归口。本部分起草单位：中国电器科学研究院、广东华声电器实业有限公司、思瑞克斯（广州）电器有限公司、翻泰温控器（深圳）有限公司、东莞市联升电线电缆有限公司、良维科技股份有限公司、深圳市冠旭电子有限公司、顺德凯华电器实业有限公司、浙江跃华电讯有限公司、宁波经济技术开发区海鑫电器科技有限公司、豪利土电线装配（深圳）有限公司、宁波唯尔电器有限公司、佛山市顺德区三春电器实业有限公司、佛山市南海区平洲南平电线厂、中国家用电器研究院、国家技术监督局广州电气安全检验所。本部分主要起草人：蔡军、谢基柱、周娟、张帆、邱红、邓小兰、吴海全、陈建雄、冯涌麟、王朝圣、柯赐龙、邓洪玲、邵志成、贾玉霖、温永彩、唐永贤、朱巨涛、李牡丹。本部分所代替标准的历次版本发布情况为：GB17465.1—1998。
1范围
家用和类似用途器具耦合器
第1部分：通用要求
GB17465.1—2009
GB17465的本部分适用于家用和类似用途的、有接地触头或无接地触头的，额定电压不超过250V，额定电流不超过16A，仅为交流的两极器具耦合器。该耦合器用于将电源软线连接到电源频率为50Hz或60Hz的电气器具或其他电气设备上。注1：安装在器具或设备上或与器具或设备形成一体的器具输入插座在本部分的范围内。本部分的尺寸及通用要求适用于这种插座，但某些试验可能不适用。注2：对连接器的要求是以相应的器具输人插座的插销温度不超过下列数值为基础的：用于冷条件下的连接器，不超过70℃；用于热条件下的连接器，不超过120℃；用于酷热条件下的连接器，不超过155℃。注3：符合本部分的器具耦合器适合在通常不超过35℃·偶尔可达到40℃的环境温度中使用。注4：符合本部分中标准活页的器具耦合器，适用于连接无特殊防潮保护的设备。如果用于连接在正常使用中可能受到液体溢出的设备上，则该设备要有防潮措施。注5：以下情况可能需要特殊的结构：一在特殊条件的场所，例如，船上、车辆上以及类似场所—在危险场所，例如，可能发生爆炸的地方。2规范性引用文件
下列文件中的条款通过GB17465的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1182产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注(GB/T1182—2008,ISO1101:2004,IDT)GB/T2423.8—1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落（idtIEC60068-2-32：1990）
GB/T2900.83电工术语电的和磁的器件（GB/T2900.83—2008，IEC60050-151:2001，IDT）GB/T4207一2003固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法(idtIEC60112.1979)
GB/T5013（所有部分）额定电压450/750V及以下橡皮绝缘电缆（IEC60245（所有部分），IDT）GB/T5023（所有部分）额定电压450/750V及以下聚氯乙烯绝缘电缆（IEC60227（所有部分），IDT)
GB/T5169.10一2006：电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（IEC60695-2-10：2000，IDT）GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11:2000，IDT）1）我国部分地区为亚热带气候，考虑到最严酷情况，规定器具耦合器的使用环境温度“通常不超过35℃，偶尔会达到40℃”。IEC60320-1该条中规定的环境温度为“通常不超过25℃C，偶尔会达到35℃”。后面同理。1
GB17465.1—2009
GB/T5169.12一2006电工电子产品着火危险试验第12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性试验方法（IEC60695-2-12：2000，IDT）GB/T5169.13一2006电工电子产品着火危险试验第13部分：灼热丝/热丝基本试验方法材料的灼热丝起燃性试验方法（IEC60695-2-13:2000，IDT）GB/T9797一2005金属覆盖层镍十铬和铜十镍十铬电镀积层（ISO1456：2003，IDT）GB/T9799—1997金属覆盖层
钢铁上的锌电镀层（modISO2081：1986）GB/T12599—2002
金属覆盖层锡电镀层技术规范和试验方法（ISO2093：1986，MOD）GB14536（所有部分）
家用和类似用途电自动控制器（idtIEC60730（所有部分））GB15092（所有部分）
器具开关（idtIEC61058（所有部分））5电击防护装置和设备的通用部分（IEC611402001,IDT）GB/T17045-2006
IEC/TR60083：1997IEC成员国家中标准化的家用和类似用途的插头插座2)1EC60999-1:1999连接器件电气铜导线连接螺纹型和无螺纹型夹紧件的安全要求第1部分：用于连接0.2mm2~35mm（包含）导线的夹紧件的通用要求和特殊要求ISO286-1：1988ISO公差和配合体系第1部分：允差、偏差和配合的基准3术语和定义
除有特殊说明外，凡使用“电压”和“电流”这些术语的地方，其值均为有效值。对于本标准，下面的定义均适用。“附件”一词，包括连接器或器具输人插座（及在某些情况下的插头）。3.1
器具耦合器appliancecoupler
可任意地使电源软线与器具或其他设备连接或断开的耦合器。它由两部分组成：连接器和器具输人插座。
连接器
connector
器具耦合器的一个组成部分，与电源软线形成一体，或打算由电源软线连接到其他附件上。注：仅有一条电源软线与连接器相连接。3.3
器具输入插座applianceinle
器具耦合器的一个组成部分，与器具或设备形成一体或安装在器具或设备上的附件。注1：与器具或设备形成一体的器具输人插座的外壳和底座是由器具或设备的外壳形成的。注2：安装到器具或设备上的器具输人插座是嵌装在或固定在器具或设备上的独立的器具输人插座。3.4
rewirableaccessory
可拆线的附件
结构上能更换软线的附件。
non-rewirableaccessory
不可拆线的附件
由附件产品的生产厂将软线与附件组装成一个整体产品。这个产品应能做到：若不使其永久地无用，就不能将软线从附件上拆下，并且一用手或一般用途工具，如螺钉旋具，无法将附件拆开。注：不能用原来的零件或材料重新装配成原附件者，则该附件便视作永久无用。2）我国插头型式尺寸应符合GB1002和GB1003。2
电线组件
cordset
GB17465.1—2009
由软电缆或软线连接带有一个不可拆线插头和一个不可拆线连接器构成的，用以将器具或设备与电源连接起来的组件。
baseofapin
播销底部
插销的一部分，从底座处插销凸出于结合面之上。3.8
保持装置
retaining device
能保持连接器与相应的器具输人插座正确配合，并防止连接器偶然掉出的机械结构。3.9
ratedvoltage
额定电压
由生产厂给附件规定的电压。
额定电流
rated current
由生产厂给附件规定的电流。
端子terminal
指连接外导线的可重复使用的导电部件。3.12
端头termination
指永久连接导线的导电部件。
screw-type terminal
螺纹型端子
可直接或借助任何类型的螺钉或螺母进行接拆导线的端子。3.14
柱型端子Www.bzxZ.net
pillarterminal
将导线插人孔或槽中并夹紧在螺钉端部之下的螺纹型端子。夹紧力可直接由螺钉的端部或通过受到螺钉端部压力的中间部件来施加。3.15
screw terminal
螺钉端子
将导线夹紧在螺钉头下的螺纹型端子。其夹紧力可直接通过螺钉头或通过如垫圈、夹紧板或防松部件等中间部件来施加。
双螺栓型端子
stud terminal
将导线夹紧在螺母下的螺纹型端子。夹紧力可直接由适当形状的螺母或通过如垫圈、夹紧板或防松部件等中间部件来施加。
screwless terminal
无螺纹端子
可直接或间接通过弹簧、楔块、偏心装置或锥体等进行装拆导线的连接端子。3.18
tappingscrew
自攻螺钉
一种由较高刚度材料加工而成的锥形螺纹的螺钉。使用时，通过旋转嵌入较低刚度材料制成的孔3
GB17465.1—2009
中，使之产生螺纹而可靠连接。注：螺钉是由锥形螺纹制成的，圆锥在螺钉的端面处作用到螺纹的芯直径上，只有在已旋转了足够的圈数超过锥形部分螺纹的圈数后，由螺钉的作用而产生的螺纹才能可靠地形成。3.19
螺纹成型自攻螺钉thread-formingtappingscrew一种具有不间断螺纹的自切螺钉，拧进某种材料之后，其螺钉没有从孔中排出材料的作用。注：螺纹成型自攻螺钉的例子由图28示出。3.20
螺纹切削自切螺钉thread-cuttingtappingscrew一种具用间段螺纹的自切螺钉，拧进某种材料之后，其螺钉有从孔中排出材料的作用。注：螺纹切削自切螺钉的例子由图29示出。3.21
型式试验typetest
对按一定的设计制造的一种或多种器件进行试验，以证明该设计满足一定规范要求的试验。(GB/T2900.83,IEV151-04-15)
例行试验
routinetest
对各独立的器件在生产期间和生产之后进行的确定其是否符合指定标准的试验。（IEV151-01-16）4一般要求
器具耦合器的设计和结构应保证在正常使用时安全可靠，对使用者和周围环境没有危险。是否合格，通过全部规定的试验来检验注：器具耦合器要能够满足本部分中所有相关的要求和规定的试验。5试验的一般说明
5.1在适用的地方应进行试验以证明符合本部分中规定的要求。试验有以下两种：
应在每种附件的试样上进行型式试验；一在适用的地方，应对按本部分制造的每个附件进行例行试验。5.2～5.7适用于型式试验，5.8适用于例行试验。5.2除另有规定外，试样应按交货状态和正常使用时那样，在环境温度为20℃土5℃范围内，以50Hz或60Hz的交流电进行试验，
不可拆线连接器，不包括构成电线组件一部分的那些，应带有至少1m长的软线进行试验。5.3除另有规定外，试验应按各章条的顺序进行。5.4除另有规定外，连接器和器具输入插座应用符合本部分的相应的器具输人插座或连接器一起试验。5.5对于器具输入插座，应用3个试样进行规定的试验。对于连接器，需要9个试样（如果是弹性或热塑性材料则需11个试样）进行规定的试验：一第一组用3个试样进行，除第14章、第15章、第16章、第19章、第20章、第21章及22.4、24.2外的其他章所规定的试验；第二组用3个试样进行第14章、第15章、第16章、第19章、第20章、第21章的试验（包括重复第16章的试验）；
一第三组用3个试样进行22.4的试验；一第四组用2个弹性或热塑性材料的试样进行24.2的试验（包括重复第16章的试验）。4
GB17465.1—2009
对于带有指示器的不可拆线连接器，需增加3个指示器的一个极断开的试样，进行第15章的试验。5.6与器具或设备形成一体的或安装在器具或设备上的器具输入插座在设备的使用条件下进行试验，器具输人插座的试样的数自上应与有关标准所要求的设备试样数自相同。5.7如果在某一项试验中有一个以上的试样不合格，则认为连接器和器具输入插座不符合标准。如果一个试样在一项试验中不合格，则要用5.5所规定数目的另一组试样重复该试验和可能对该试验结果产生影响的前面已做过的试验，所有试样复试时均应合格。一般，除下述情况下，只需重复进行引起不合格的那项试验。在按照第19章、第20章或第21章进行试验时，5.5规定的第二组的3个试样中一个不合格，a
在这种情况下，5.5的第二组所要求的试验要从第16章开始重复，或者在按第22章或第23章（22.4除外）进行试验时，5.5规定的第一组的3个试样中一个不合格，b)
在这种情况下，5.5的第一组所要求的试验要从第18章开始重复。申请者可按5.5规定的数目送交试样的同时，送交附加试样，以备万一有试样不合格时需要。这样，试验站无需等申请者再次提出要求，即可对附加试样进行试验，并只有再次出现不合格项目时才判为不合格。如果不同时送交附加试样，则只要有一个试样不合格即判为不合格。5.8例行试验在附录A中规定。
6标准额定值
6.1额定电压为250V。
6.2标准额定电流为0.2A、2.5A.6A、10A和16A，如9.1所规定。是否符合6.1和6.2的要求，通过检查标志来验证。7分类
7.1器具耦合器的分类
7.1.1按相应的器具输人插座的插销底部的最高插销温度划分：一一用于冷条件下的器具耦合器（插销温度不超过70℃）；一用于热条件下的器具耦合器（插销温度不超过120C）；一用于酷热条件下的器具耦合器（插销温度不超过155℃）。7.1.2按被连接的器具或设备的类型划分一用于I类器具或设备的器具耦合器；一用于Ⅱ类器具或设备的器具耦合器。注：关于器具或设备类型的描述，参阅GB/T17045一20067.2连接器按软线的连接方法划分：可拆线连接器；
—一不可拆线连接器。
注1：图1中列出了各种类型的耦合器及其应用。注2：如果设备的有关标准允许，0.2A的器具耦合器仅用于连接Ⅱ类的小型手持设备。注3：用于冷条件下的器具合器不应与具有外部金属部件的加热器一起使用，因为金属部件的温升在正常工作下可能超过75K，并且在正常使用中可能被软线触及，注4：用于热条件下的器具耦合器可以在冷条件下使用；用于酷热条件下的器具耦合器可以在冷或热条件下使用。8标志
8.1在连接器上应标出：
一额定电流A（0.2A连接器除外）；5
GB17465.1—2009
额定电压V；
—电源性质符号
一生产厂或负责销售商的名称、商标或识别标志；型号；
一用以识别适用无螺纹端子的导线类型的标志，参见IEC60999-1中7.5的规定。注：型号可以是产品目录编号。8.2除安装在器具或设备上的或与器具或设备形成一体的器具输人插座外，其他的器具输入插座都应标有生产厂名或商标和型号。且器具输人插座被安装或与连接器结合后，应看不见型号。0.2A和2.5A器具输人插座的标志是可以看得见的，只要不会与器具本身的标志产生混淆。注：型号可以是产品目录编号。8.3Ⅱ类设备用的连接器和器具输人插座不应标有Ⅱ类结构的符号。8.4应按下述要求采用符号：
安培A
伏特V
交流电
注：优先使用带圆圈的符号。
对于额定电流和额定电压的标志，可以单独使用数字表示。这些数字可以排成一条直线，用斜线隔开，或将额定电流的数字放在额定电压的数字之上并用一条水平线隔开。电源性质的符号应紧靠额定电流和额定电压的标志之后。
注1：电流、电压和电源性质的标志可以这样表示：10~或250
10A250V~或10/250~或25%
注2：由附件的结构形成的直线不认为是标志的一部分。8.5当连接器接好线准备使用时，8.1所规定的标志应容易辨认。注：“准备使用”这一术语并非指连接器已插在器具输人插座上。8.6在不可逆插的连接器中，触头的位置应根据图1所示的连接器的结合面而定，它们的排列如下：接地触头：中间的上方；
相触头：右下方；
中性触头：左下方。
在可拆线不可逆插的连接器中，接线端子应按如下规定标明：接地端子：符号或言；
中性端子：字母N。
在不可拆线不可逆插的连接器中，无需有触头的标志，但芯线应按22.1所规定的来连接与符合本条的连接器一起使用的器具输入插座，除装在器具或设备形成一体的器具输入插座外，应有符合本条的接线端子标志。
标志符号或学母不应标在螺钉、可拆除的垫圈或其他可拆除的部件上。注：有关端子标志和导线连接的要求已被列人到那些已经要求了有极电源系统以及将来可能采用统一的插头插座系统（在很大程度上是有极系统）的国家考虑之列。推荐在目前还未采用有极插头和插座系统的国家考虑本要求。可拆线连接器应提供下列说明：a）一个表明导线连接方法的接线图，尤其标明接地导线的裕量长度及软线固定装置的安装。b）一个全尺寸的示意图，表示出所要剥除的护套和绝缘的长度。c）适用的软线的规格和型号。
注1：接地导线的连接有必要以指示性的方式表示出来，最好以章图表示。注2：对于直接供给设备制造厂的连接器，不必带有这些内容。6
8.7标志应耐磨和易辨认。
GB17465.1—2009
8.8通过外观检查和先取一块蘸了水的布，用手擦标志15s；再取一块了汽油的布，用手擦标志15s，检查是否符合8.1～8.7的要求。在本试验和所有标准的非破坏性试验之后，标志应保持清晰。不能轻易地去除标签，并且标签不应出现卷边。
注1：型号可用油漆或墨水标出，如有必要用清漆保护。注2：所用的汽油应由溶剂已烷所组成，含有芳香族的最大体积比率为0.1，贝壳松脂丁醇值为29，初沸点约是65℃，干点约为69℃，密度约是0.68g/cm2。9尺寸和互换性
9.1器具耦合器应符合标准活页中规定的要求，9.6许可的情况除外：用于冷条件下IⅡ类设备的0.2A250V器具耦合器：连接器
一器具输人插座
用于冷条件下I类设备的2.5A250V器具耦合器：连接器
一器具输人插座
用于冷条件下Ⅱ类设备的2.5A250V器具耦合器：-连接器
连接器，分极性型式
一器具输人插座，标准型
器具输人插座，供设备选接到两个不同的电源电压用器具输入插座，分极性型式
用于冷条件下IⅡ类设备的6A250V器具耦合器：连接器
器具输人插座
用于冷条件下I类设备的10A250V器具耦合器：连接器
器具输入插座
用于热条件下I类设备的10A250V器具耦合器：连接器
器具输人插座
用于酷热条件下I类设备的10A250V器具耦合器：连接器
器具输入插座
用于冷条件下Ⅱ类设备的10A250V器具耦合器：连接器
器具输入插座
用于冷条件下I类设备的16A250V器具耦合器：-连接器
器具输入插座
用于酷热条件下I类设备的16A250V器具耦合器：连接器
见标准活页C1
见标准活页C2
见标准活页C5
见标准活页C6
见标准活页C7
见标准活页C7A
见标准活页C8和C8A
见标准活页C8B
见标准活页C8C
见标准活页C9
见标准活页C10
见标准活页C13
见标准活页C14
见标准活页C15
见标准活页C16
见标准活页C15A
见标准活页C16A
见标准活页C17
见标准活页C18
见标准活页C19
见标准活页C20
见标准活页C21
