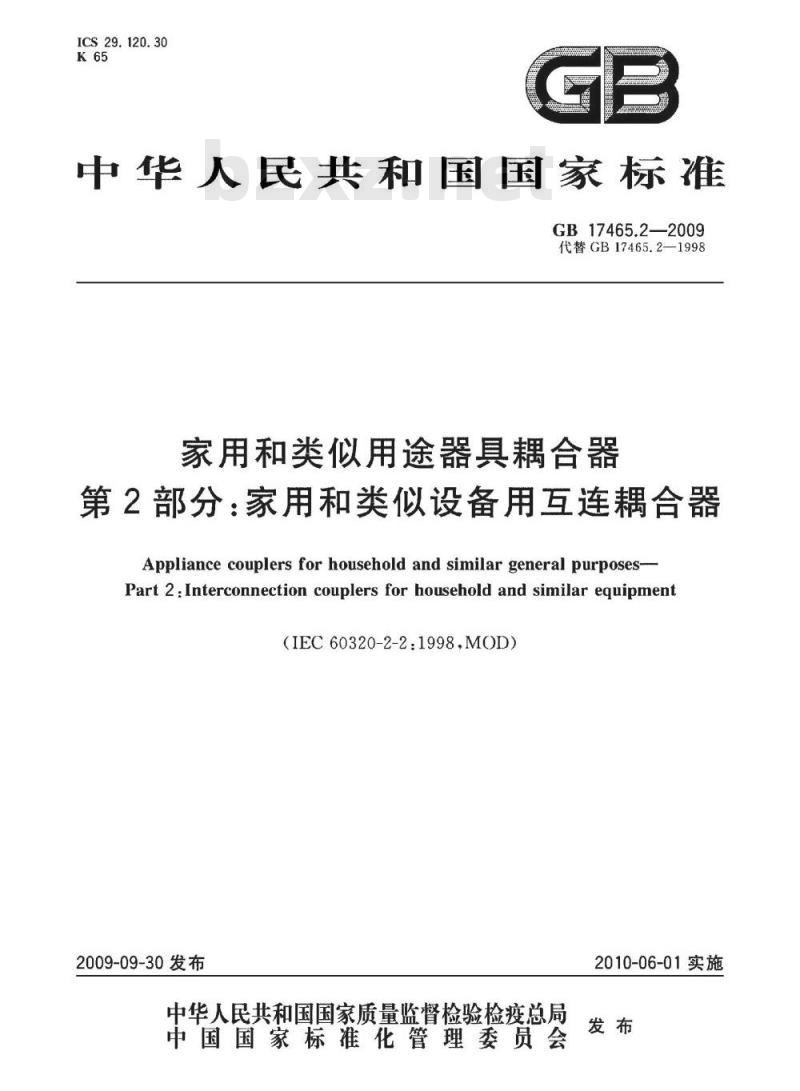

ICS29.120.30
中华人民共和国国家标准
GB17465.2—2009
代替GB17465.2—1998
家用和类似用途器具耦合器
第2部分：家用和类似设备用互连耦合器Appliance couplers forhousehold and similargeneralpurposes--Part 2:Interconnection couplers for household and similar equipment（IEC60320-2-2:1998,MOD）
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-06-01实施

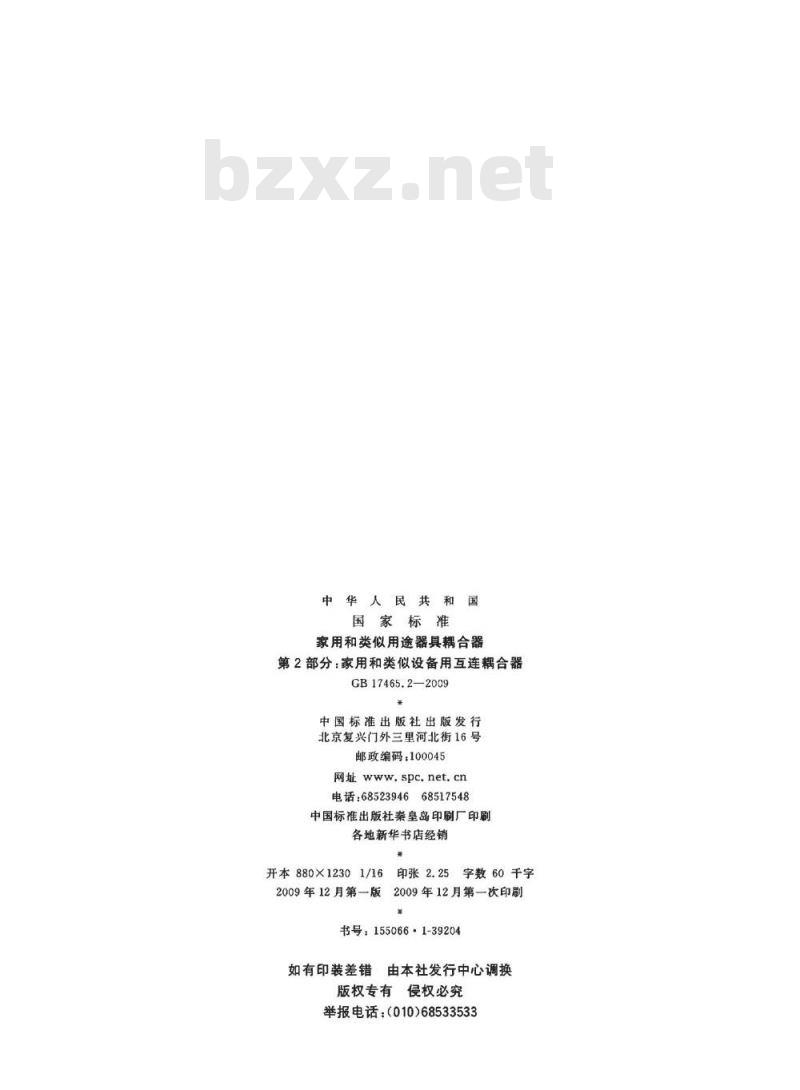

中华人民共和
国家标准
家用和类似用途器具耦合器
第2部分：家用和类似设备用互连耦合器GB17465.2—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
68517548
电话：68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张2.25
字数60千字
2009年12月第一版2009年12月第一次印刷书号：155066·1-39204
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533

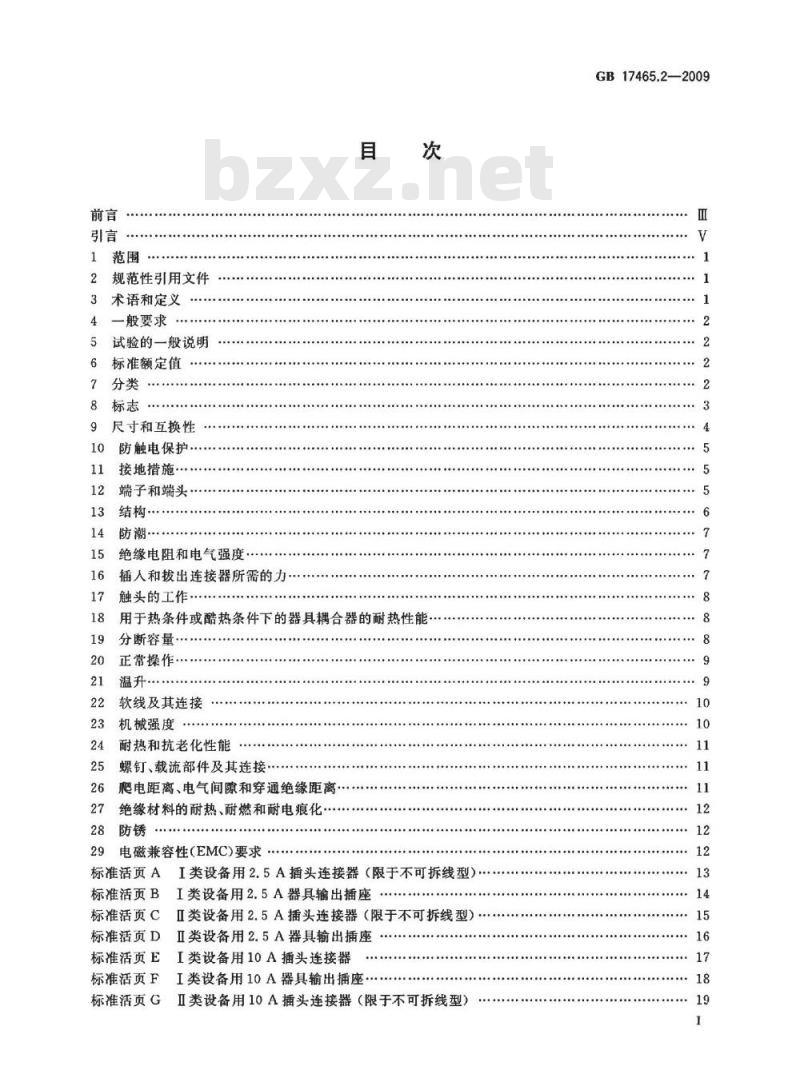

1范围
2规范性引用文件
术语和定义
一般要求
试验的一般说明
标准额定值
尺寸和互换性
防触电保护：
接地措施
端子和端头
结构·
防潮·
绝缘电阻和电气强度
插人和拔出连接器所需的力
触头的工作
用于热条件或酷热条件下的器具耦合器的耐热性能·分断容量：
正常操作·
温升·
软线及其连接
机械强度
耐热和抗老化性能
螺钉、载流部件及其连接
爬电距离、电气间隙和穿通绝缘距离26
绝缘材料的耐热、耐燃和耐电痕化………28
电磁兼容性(EMC)要求
标准活页AI类设备用2.5A插头连接器（限于不可拆线型）I类设备用2.5A器具输出插座
标准活页B
标准活页C
标准活页D
Ⅱ类设备用2.5A插头连接器（限于不可拆线型）Ⅱ类设备用2.5A器具输出插座
I类设备用10A插头连接器
标准活页E
标准活页F
I类设备用10A器具输出插座
Ⅱ类设备用10A插头连接器（限于不可拆线型）标准活页G
GB17465.2—2009
GB17465.2—2009

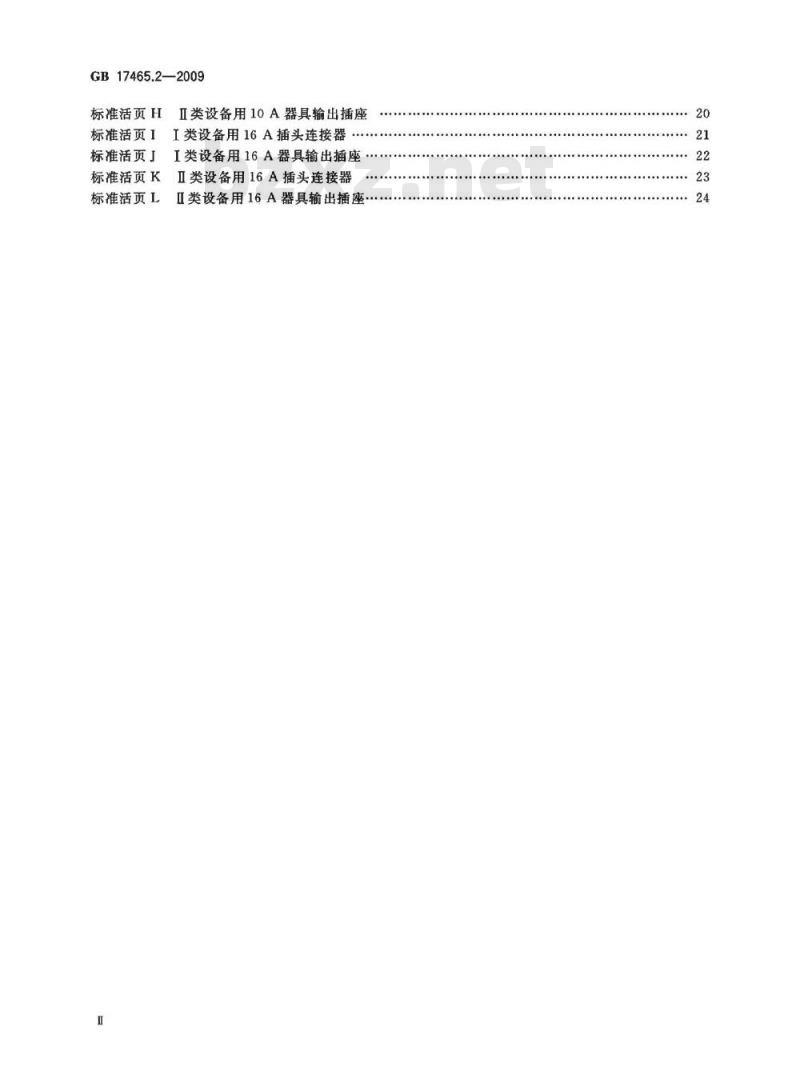

标准活页H
标准活页I
标准活页J
Ⅱ类设备用10A器具输出插座
I类设备用16A插头连接器
I类设备用16A器具输出插座
KⅡ类设备用16A插头连接器
标准活页K
标准活页L
Ⅱ类设备用16A器具输出插座
+i.+i..+i.i

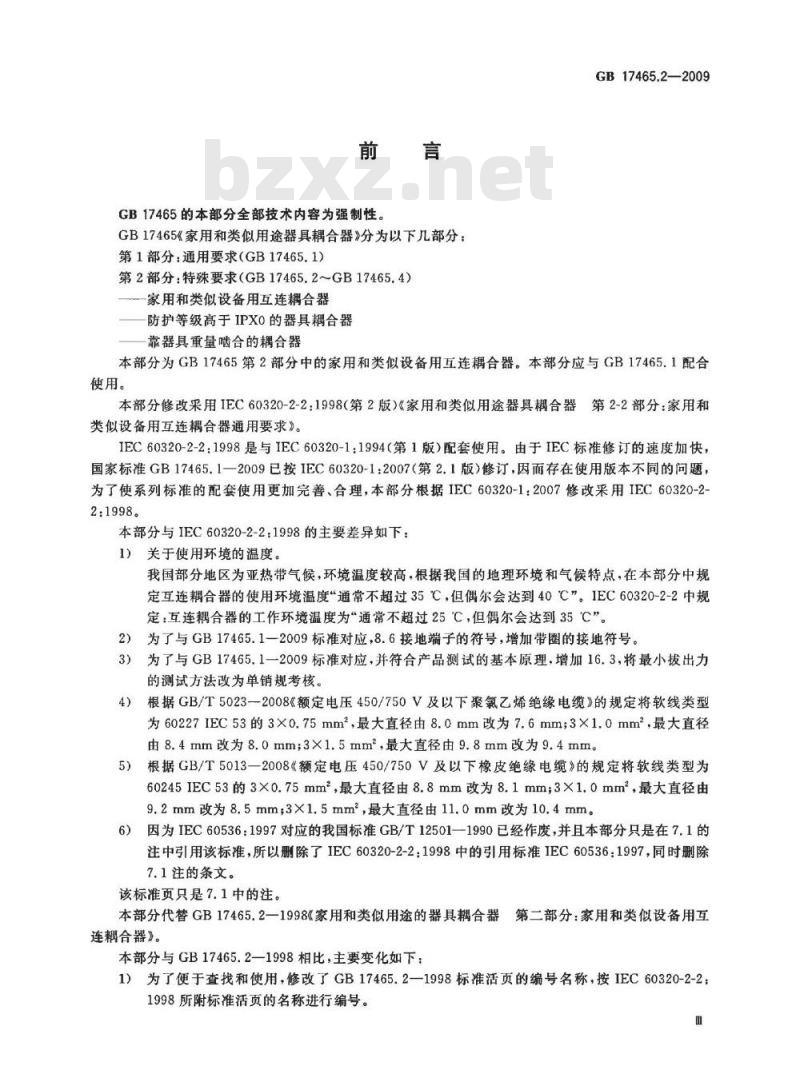

GB17465的本部分全部技术内容为强制性。GB17465《家用和类似用途器具耦合器》分为以下几部分：第1部分：通用要求（GB17465.1)第2部分：特殊要求（GB17465.2～GB17465.4）家用和类似设备用互连耦合器
防护等级高于IPXO的器具耦合器靠器具重量啮合的耦合器
GB17465.2—2009
本部分为GB17465第2部分中的家用和类似设备用互连耦合器。本部分应与GB17465.1配合使用。
本部分修改采用IEC60320-2-2：1998（第2版）《家用和类似用途器具耦合器第2-2部分：家用和类似设备用互连耦合器通用要求》。IEC60320-2-2：1998是与IEC60320-1：1994（第1版）配套使用。由于IEC标准修订的速度加快，国家标准GB17465.1—2009已按IEC60320-1：2007（第2.1版）修订，因而存在使用版本不同的问题，为了使系列标准的配套使用更加完善、合理，本部分根据IEC60320-1：2007修改采用IEC60320-2-2:1998。
本部分与IEC60320-2-2：1998的主要差异如下：1）关于使用环境的温度。
我国部分地区为亚热带气候，环境温度较高，根据我国的地理环境和气候特点，在本部分中规定互连耦合器的使用环境温度“通常不超过35℃，但偶尔会达到40℃”。IEC60320-2-2中规定：互连耦合器的工作环境温度为“通常不超过25℃，但偶尔会达到35℃”。为了与GB17465.1一2009标准对应，8.6接地端子的符号，增加带圈的接地符号。2）
为了与GB17465.1一2009标准对应，并符合产品测试的基本原理，增加16.3，将最小拔出力3）
的测试方法改为单销规考核。
根据GB/T5023一2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》的规定将软线类型4）
为60227IEC53的3×0.75mm，最大直径由8.0mm改为7.6mm；3×1.0mm，最大直径由8.4mm改为8.0mm；3×1.5mm，最大直径由9.8mm改为9.4mm。根据GB/T5013一2008《额定电压450/750V及以下橡皮绝缘电缆》的规定将软线类型为5）
60245IEC53的3×0.75mm，最大直径由8.8mm改为8.1mm；3×1.0mm，最大直径由9.2mm改为8.5mm，3×1.5mm，最大直径由11.0mm改为10.4mm。因为IEC60536：1997对应的我国标准GB/T12501—1990已经作废，并且本部分只是在7.1的6）
注中引用该标准，所以删除了IEC60320-2-2：1998中的引用标准IEC60536：1997，同时删除7.1注的条文。
该标准页只是7.1中的注。
本部分代替GB17465.2一1998《家用和类似用途的器具耦合器第二部分：家用和类似设备用互连耦合器》。
本部分与GB17465.2—1998相比，主要变化如下：为了便于查找和使用，修改了GB17465.2—1998标准活页的编号名称，按IEC60320-2-2：1）
1998所附标准活页的名称进行编号。目
GB17465.2—2009
第3章中删除了“互连电线组件”定义，将这种产品放入GB15934电线组件标准中，本部分中2）
所有关于互连电线组件的内容移至GB15934中。为了与GB17465.1一2009标准对应，8.6接地端子的符号，增加带圈的接地符号。3）
为了与GB17465.1一2009标准对应，第15章注1中，“本体”一词的解释中删除“接地端子、接4）
地播销或接地触头”。
为了与GB17465.1一2009标准对应，并符合产品测试的基本原理，增加16.3，将最小拔出力5）
的测试方法改为单销规考核。
第21章温升试验电流改为1.25倍额定电流。7)
增加23.7对具有一个独立的封装插套的前面部件的插头连接器的拉力试验。8）
增加23.8对插头连接器的外壳的压力试验。9
根据GB/T5023一2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》的规定将软线类型为60227IEC53的3×0.75mm，最大直径由8.0mm改为7.6mm；3×1.0mm，最大直径由8.4mm改为8.0mm；3×1.5mm，最大直径由9.8mm改为9.4mm。10）根据GB/T5013—2008《额定电压450/750V及以下橡皮绝缘电缆》的规定将软线类型为60245IEC53的3×0.75mm最大直径由8.8mm改为8.1mm；3×1.0mm，最大直径由9.2mm改为8.5mm；3×1.5mm，最大直径由11.0mm改为10.4mm。本部分由中国电器工业协会提出。本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：中国电器科学研究院、广东华声电器实业有限公司、东莞市联升电线电缆有限公司、深圳市冠旭电子有限公司、顺德凯华电器实业有限公司、浙江跃华电讯有限公司、宁波经济技术开发区海鑫电器科技有限公司、宁波唯尔电器有限公司、豪利士电线装配（深圳）有限公司、中国家用电器研究院。
本部分主要起草人：蔡军、谢基柱、邱红、吴海全、王朝圣、陈建雄、郑国平、冯涌麟、邓洪玲、贾玉霖、朱巨涛。
本部分所代替标准的历次版本发布情况为：GB17465.2—1998。
GB17465.22009
GB17465.1一2009中，各章、条凡出现“器具耦合器”、“连接器”或器具输入插座”等词者，这些词均应删掉，而分别代之以“互连耦合器”“插头连接器”或“器具输出插座”。1范围
家用和类似用途器具耦合器
第2部分：家用和类似设备用互连耦合器用以下内容代替GB17465.1—2009第1章：GB17465.2—2009
本部分适用于家用和类似用途器具或设备用交流两极、带有接地触头或不带接地触头的互连耦合器，其使用于额定电压不超过250V，额定电流不超过16A，频率为50Hz或60Hz的交流电源上，该耦合器用于将电源互连到与其匹配的电气器具或设备上。注：与器具或其他设备成一整体的或装在器具或其他设备里的器具输出插座属于本部分的适用范围之内。本部分的尺寸及通用要求适用于这种器具输出插座，但某些试验可能不适用。对插头连接器的要求，是以如下的假设为基础的，即：相应的器具输出插座的插套温度不超过65℃(冷条件）。
符合本部分要求的互连耦合器适应于在通常不超过35℃，但偶尔达到40℃\的环境温度下使用。符合本部分的标准活页要求的互连耦合器是用作无特殊防潮要求的器具或设备的互连的；若用作其他的器具或设备的互连，或用作在正常使用时会受到溢水的影响的器具或设备的互连耦合器，必须有附加要求。
注：以下情况可能需要特殊的结构：在特殊条件的场所，例如、船上、车辆上等类似场所；在危险场所，例如，可能发生爆炸的地方。2规范性引用文件
下列文件中的条款通过GB17465的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1182产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注(GB/T1182-—2008,ISO1101:2004,IDT)GB17465.1—2009家用和类似用途的器具耦合器第1部分：通用要求（IEC60320-1：2007，MOD)
IEC/TR60083：1997IEC成员国家中标准化的家用和类似用途的插头插座2IEC60906（所有部分）IEC系列家用和类似用途的插头插座3术语和定义
GB17465.1一2009第3章作下述变动后适用。第3行改为：
1）我国部分地区为亚热带气候，考虑到最严酷情况，规定互连耦合器的使用环境温度“通常不超过35℃，但偶尔会达到40℃”。IEC60320-2-2该条中规定的环境温度为“通常不超过25℃，但偶尔会达到35℃”。后面同理。
2）我国插头的型式尺寸应符合GB1002和GB1003。1
GB17465.2—2009www.bzxz.net
“附件”一词，是指包括插头连接器和/或器具输出插座在内的一般的术语。增加的定义：
互连耦合器interconnectioncoupler可以任意地将器具或设备连接到与另一器具或设备相连的软缆或软线或使这两者断开的耦合器。互连耦合器由两部分组成：
一插头连接器，即与软缆或软线成一整体的或固定到软缆或软线的部分；器具输出插座，即与器具或设备成一整体的或装在器具或设备里的，或固定到器具或设备的，而且使器具或设备获得电源的部分。注：与器具或设备成一整体的器具输出插座（护罩及底部）是与器具或设备的外壳组成一体。装在器具或设备里的器具输出插座是一种装在器具或设备的或固定到器具或设备的独立的器具输出插座。4一般要求
GB17465.1一2009第4章作下述变动后适用。互连耦合器的设计和结构上应保证在正常使用时安全可靠，对使用者和周围环境没有危险。是否合格，通过进行全部的规定的有关试验来检验。5试验的一般说明
GB17465.1一2009第5章作下述变动后适用。5.4改为：除非另有规定，否则，插头连接器和器具输出插座与符合本部分要求的相应的器具输出插座或插头连接器一起试验。
5.5改为：
对器具输出插座，要求6个试样，其中3个用来进行除第14章、第15章、第16章、第19章、第20章和第21章中规定的试验之外的试验；其余的3个用以进行第14章、第15章、第16章、第19章、第20章和第21章的试验（包括16.2的复试）。对插头连接器，要求9个试样，其中3个用来进行除第14章、第15章、第17章、22.4和24.2的规定的试验之外的试验；另3个用来进行第14章、第15章和第17章的试验，最后3个用来进行22.4的试验。
对橡胶或类似材料的插头连接器，要求用两个附加试样来进行24.2.1的试验。对聚氟乙烯（PVC)或类似材料的插头连接器，要求两个附加试样来进行24.2.3的试验。因此，插头连接器试样总数如下制造插头连接器的材料
硬质绝缘材料
PVC、橡胶或类似材料
6标准额定值
GB17465.1—2009第6章作下述变动后适用。6.2改为：
标准额定电流为本部分9.1的规定，即为2.5A、10A和16A。7分类
GB17465.1一2009第7章作下述变动后适用。2
试样数量
7.1改为：
互连耦合器按所连接的器具或设备的类型分类：I类设备用的互连耦合器；
一Ⅱ类设备用的互连耦合器。
7.2改为：
插头连接器还按软缆或软线的连接方法分类：可拆线的插头连接器；
一不可拆线的插头连接器。
8标志
GB17465.1—2009第8章作下述变动后适用。8.1改为：
插头连接器应标出：
额定电流(A)；
—额定电压（V)；
一电源性质的符号；
一生产厂或负责销售商的名称、商标或识别标志；——型号。
注：型号可以是产品目录编号。8.2改为：
不与器具或设备成一整体的器具输出插座应标有：生产厂或负责销售商的名称、商标或识别标志，及GB17465.2—2009
一型号，此型号在器具输出插座正确安装好之后或当有插头连接器插合时应是看不见的。注：型号可以是产品目录编号。8.3改为：
Ⅱ类设备用的插头连接器和器具输出插座不得标有IⅡI类结构的符号。8.5改为：
8.1规定的标志在插头连接器已经接好线可供使用时，应是清晰易辨的。注：“准备使用”这一术语并非指插头连接器已插在器具输出插座上。8.6改为：
不可逆插的插头连接器的触头位置应通过观察插头连接器插合面确定，触头位置排列如下：接地触头：中间的上方：
相线触头：左下方；
中性线触头：右下方。
可拆线的不可逆插的插头连接器的端子应按如下的办法表示：接地端子：用符号当或表示，
中性线端子：用字母N表示。
不可拆线的不可逆插的插头连接器不需要有触头的标志，但线芯必须按22.1的规定连接与符合本条要求的插头连接器一起使用的、不与器具或设备成一整体的或不是装在器具或设备里的器具输出插座，必须有相应于本条的端子标志。标志的符号或字母不得标在螺钉、可拆卸的垫圈或其他可拆卸的部件上。注：之所以规定端子标志及导线连接的要求，是要使之与器具合器相应的要求一致。对器具耦合器提出的要求，考虑到了我国要求有极性的供电系统和采用IEC插头插座系统（见IEC出版物906)。3
GB17465.2—2009
9尺寸和互换性
GB17465.1-2009第9章作下述变动后适用。9.1改为：
互连耦合器应符合如下规定的有关标准活页的要求，9.6允许的情况除外：I类设备用的2.5A250V互连耦合器：插头连接器
器具输出插座
Ⅱ类设备用的2.5A250V互连耦合器：插头连接器
器具输出插座
I类设备用的10A250V互连耦合器：插头连接器
器具输出插座
Ⅱ类设备用的10A250V互连耦合器：插头连接器
器具输出插座
I类设备用的16A250V互连耦合器：插头连接器
器具输出插座
Ⅱ类设备用的16A250V互连耦合器：插头连接器
器具输出插座
是否合格，在25℃士5℃的环境温度下通过测量和/或用量规检查。电器附件用下表规定的量规进行试验：测试电器附件
图E和图G的10A插头连接器
图I和图K的16A插头连接器
图F的10A器具输出插座
图H的10A器具输出插座
图J的16A器具输出插座
图L的16A器具输出插座
9.2改为：
图101
图102
图103
图104
用以将插头连接器保持在器具输出插座里的装置，如有，应符合相关标准活页（活页正在考虑中)的要求。
9.3改为：
在插头连接器与器具输出插座之间进行单极连接应是不可能的。器具输出插座应无法与符合IEC/TR60083：1997的要求的插头错误地连接。插头连接器无法与同一个符合IEC/TR60083：1997的要求的移动式插座错误地连接，亦应无法与符合GB17465.1一2009要求的连接器错误地连接。是否合格，通过手工试验检查。注1：“错误连接”包括单极连接及其他不符合防触电保护要求的连接。注2：如符合标准活页的要求，即保证能符合这些要求。4
9.4改为：
—I类设备的插头连接器应无法与Ⅱ类设备的器具输出插座插合；一插头连接器应无法与额定电流比该插头连接器小的器具输出插座插合。GB17465.2—2009
是否合格，通过观察，通过手工试验和通过在35℃士2℃的环境温度下用量规来检查注1，如能符合标准活页的要求，即保证能符合这些要求，用量规来验证的那些要求除外。注2：所用的量规正在考虑中。
9.5不适用。
10防触电保护
GB17465.1-2009第10章作下述变动后适用。10.1改为：
互连耦合器在设计上，应能做到：当插头连接器部分或完全插合时，带电部件是不易触及的。器具输出插座在设计上，应能做到：当器具输出插座在按正常使用要求正确安装好之后，带电部件是不易触及的。
是否合格，通过观察，必要时，还要通过用图10所示的标准试验指进行的试验检查。将该试验指碰触每个可能的方向的不同部位，用电指示器来显示相关部件的接触情况，对带有橡胶或热塑材料壳罩、外壳或本体的插头连接器和器具输出插座，要以20N的力将标准试验指碰触绝缘材料如变形便会影响插头连接器的安全的所有点上，该试验在35C士2℃的环境温度下进行。注1：必须将标准试验指设计成每个连接部分均只能朝同一方向沿试验指的轴线转动90°角。注2：用电压在40V～50V之间的电指示器2s来显示与有关部件的接触情况，注3：就在插头连接器插入器具输出插座时触头部件的不可触及性而言，能符合标准活页的要求，即能保证符合上述的要求。
10.2改为：
只要插销的任何带电部件是易触及的，插头连接器的插销与器具输出插座的插套之间应是不可能进行连接，
是否合格，通过手工试验和10.1的试验检查来确定。注：符合标准活页的要求即能保证符合上述要求。10.4改为：
插头连接器以及器具输出插座的外部部件，除了装配螺钉之类以外，均应为绝缘材料的制品。是否合格，通过观察检查。
注1：在第15章的绝缘试验中来检查绝缘材料的适用性。注2：油漆或瓷漆不能视为适用于10.1~10.4的绝缘材料。11接地措施
GB17465.1一2009第11章作下述变动后适用。11.2改为：
带接地触头的互连耦合器在结构上应能做到：插头连接器插入时应先接地，然后，插头连接器载流触头才带电
在拔出插头连接器时，载流触头应在接地连接断开之前断开。对不符合标准活页要求的互连耦合器，是否合格，通过观察图纸（考虑制造公差的影响），并通过对照图纸检查试样来鉴定。
注：如能符合标准活页的要求，即能保证符合上述要求。12端子和端头
GB17465.1一2009第12章适用。
