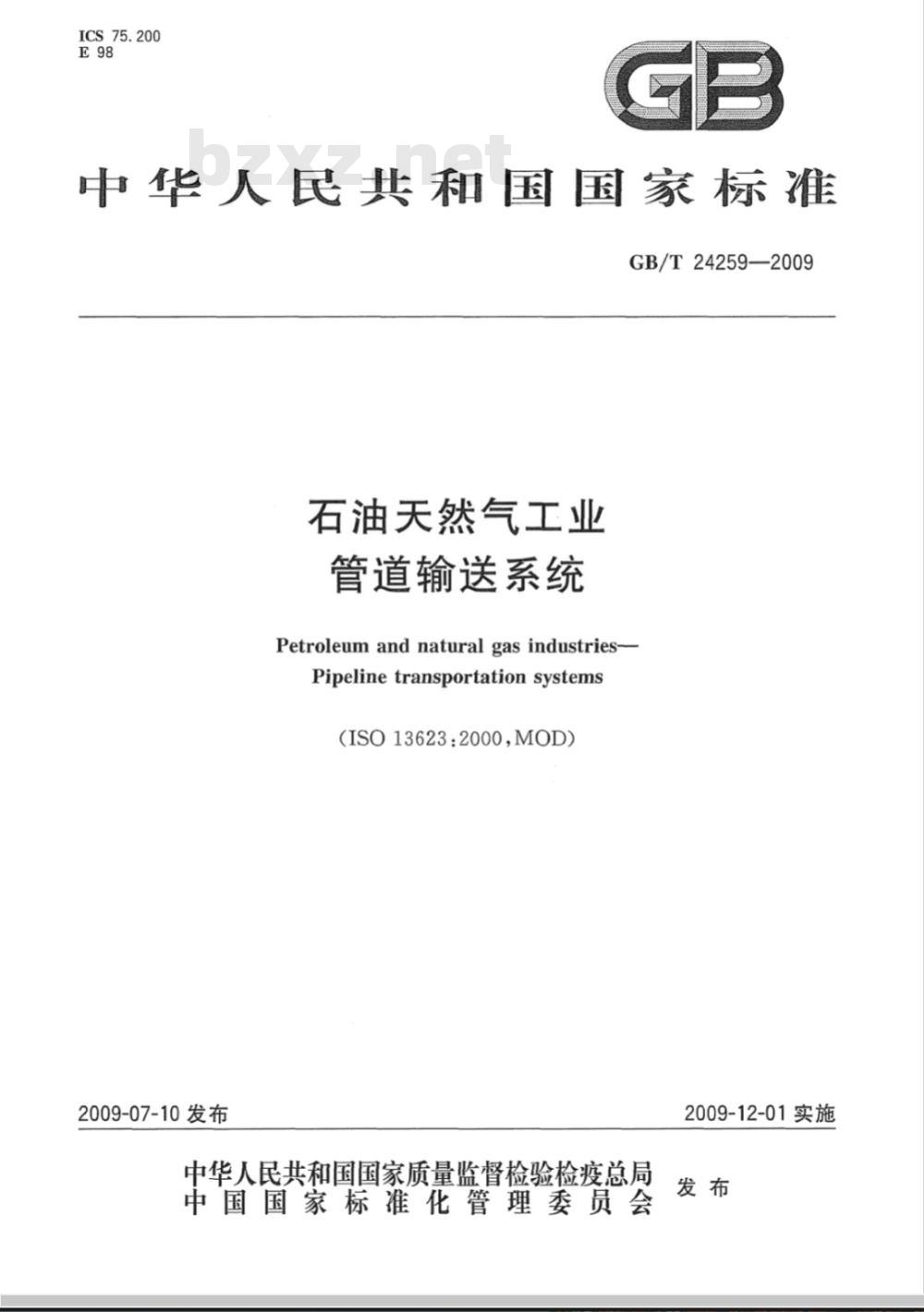

【国家标准(GB)】 石油天然气工业 管道输送系统

ICS75.200
中华人民共和国国家标准
GB/T24259—2009
石油天然气工业
管道输送系统
Petroleum and natural gas industries-Pipelinetransportationsystems（ISO13623：2000,MOD）
2009-07-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
GB/T24259—2009

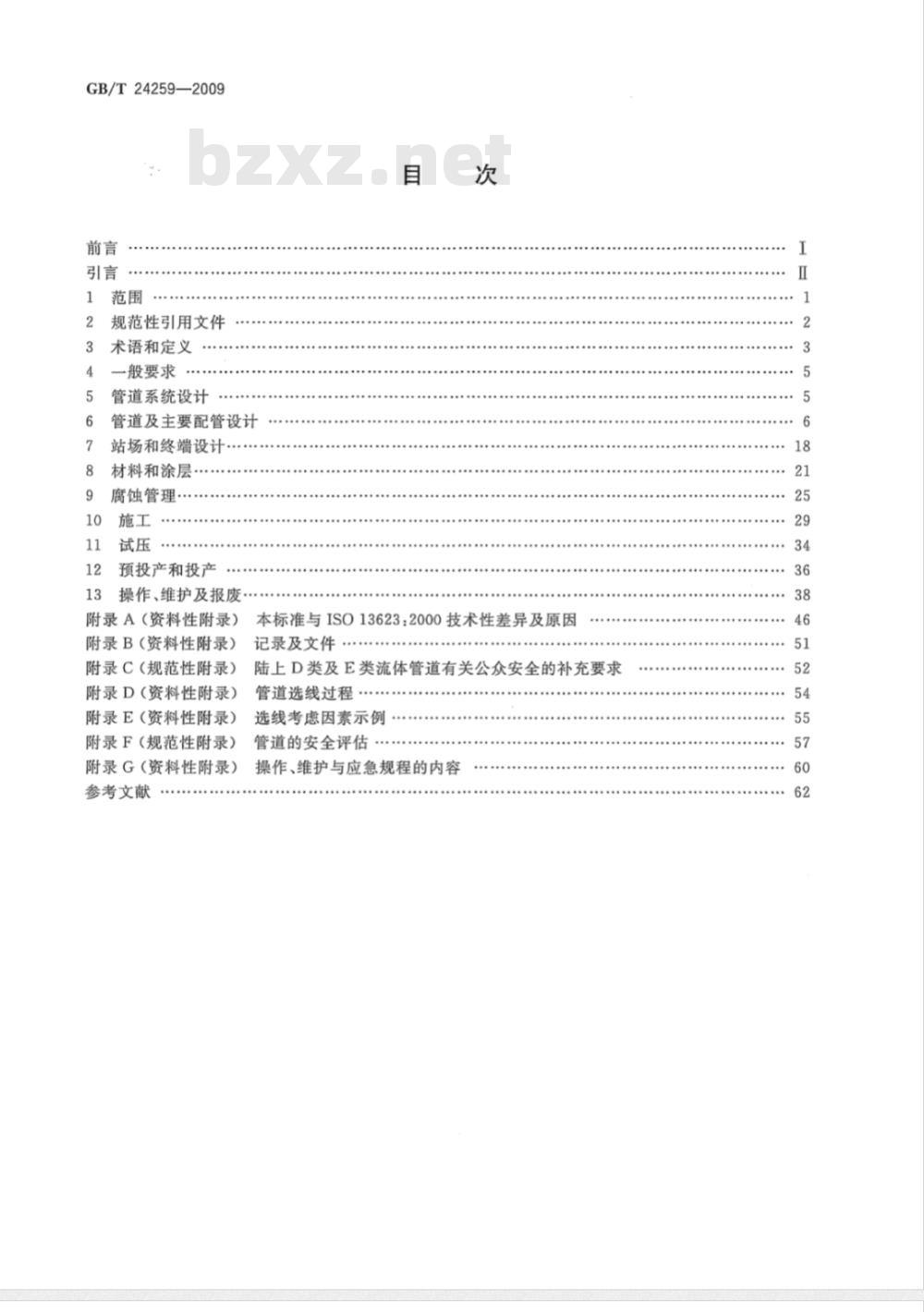

规范性引用文件
术语和定义
一般要求
管道系统设计
管道及主要配管设计
站场和终端设计
材料和涂层
腐蚀管理·
预投产和投产
操作、维护及报废
附录A（资料性附录）
附录B（资料性附录）
附录C（规范性附录）
附录D（资料性附录)
附录E（资料性附录）
附录F（规范性附录）
附录G（资料性附录）
参考文献
本标准与ISO13623:2000技术性差异及原因记录及文件
陆上D类及E类流体管道有关公众安全的补充要求管道选线过程
选线考虑因素示例
管道的安全评估
操作、维护与应急规程的内容
本标准修改采用ISO13623：2000《石油天然气工业管道输送系统》（英文版）
GB/T24259—2009

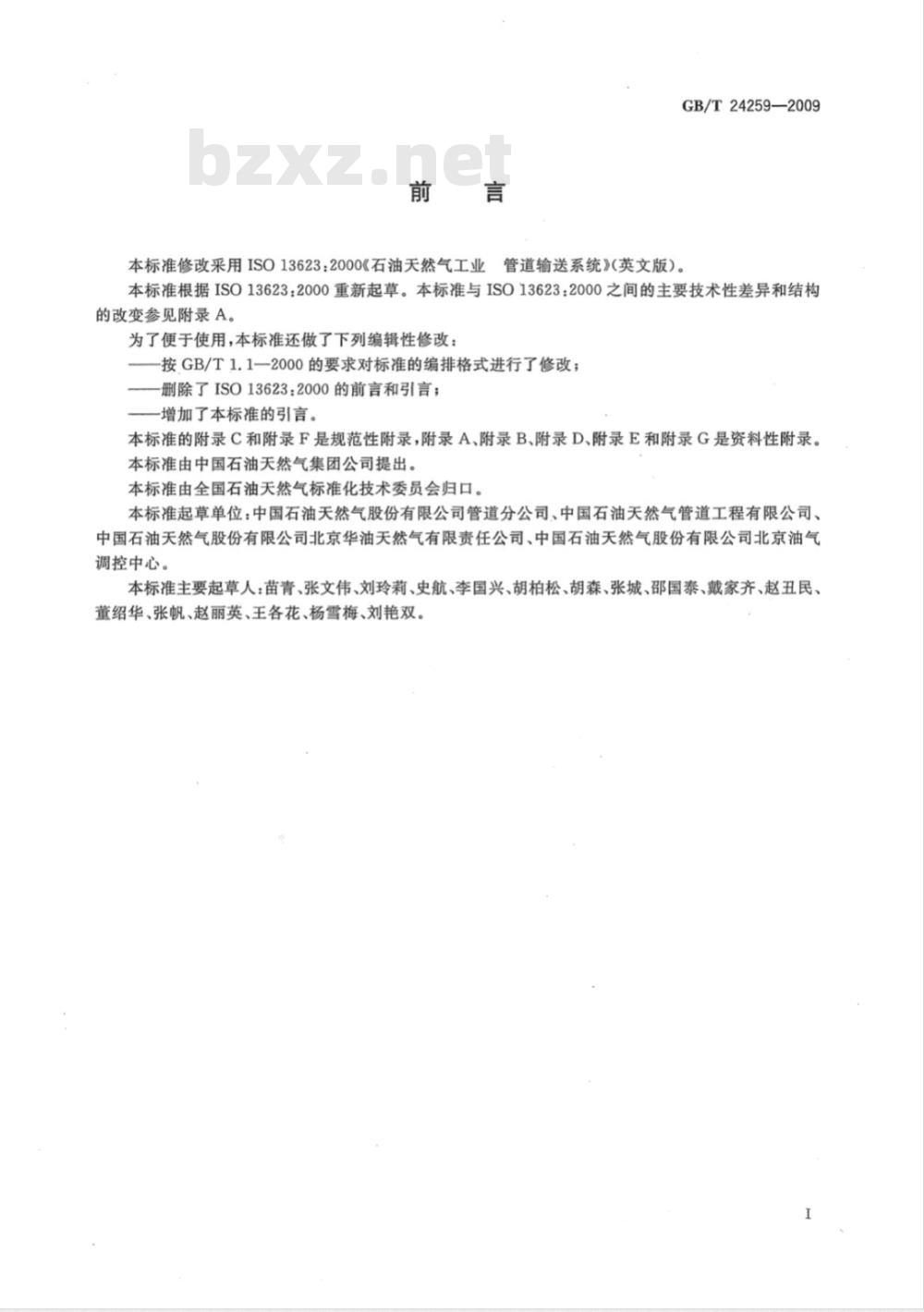

本标准根据ISO13623：2000重新起草。本标准与ISO13623：2000之间的主要技术性差异和结构的改变参见附录A。
为了便于使用，本标准还做了下列编辑性修改：-按GB/T1.1一2000的要求对标准的编排格式进行了修改；删除了ISO13623：2000的前言和引言；一增加了本标准的引言。
本标准的附录C和附录F是规范性附录，附录A、附录B、附录D、附录E和附录G是资料性附录。本标准由中国石油天然气集团公司提出。本标准由全国石油天然气标准化技术委员会归口。本标准起草单位：中国石油天然气股份有限公司管道分公司、中国石油天然气管道工程有限公司、中国石油天然气股份有限公司北京华油天然气有限责任公司、中国石油天然气股份有限公司北京油气调控中心。
本标准主要起草人：苗青、张文伟、刘玲莉、史航、李国兴、胡柏松、胡森、张城、邵国泰、戴家齐、赵丑民、董绍华、张帆、赵丽英、王各花、杨雪梅、刘艳双。GB/T24259—2009

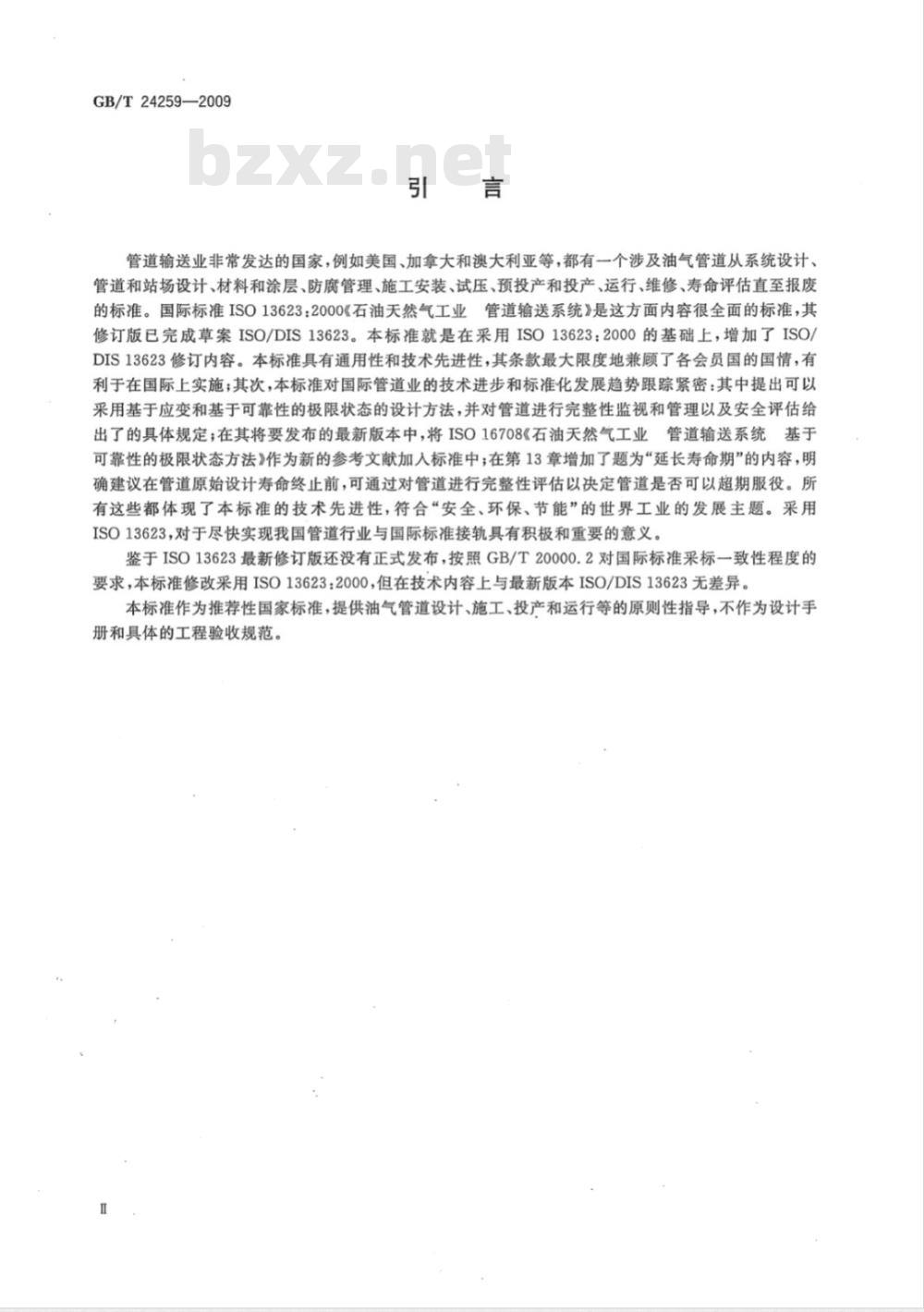

管道输送业非常发达的国家，例如美国、加拿大和澳大利亚等，都有一个涉及油气管道从系统设计、管道和站场设计、材料和涂层、防腐管理、施工安装、试压、预投产和投产、运行、维修、寿命评估直至报废的标准。国际标准ISO13623：2000《石油天然气工业管道输送系统》是这方面内容很全面的标准，其修订版已完成草案ISO/DIS13623。本标准就是在采用ISO13623：2000的基础上，增加了ISO/DIS13623修订内容。本标准具有通用性和技术先进性，其条款最大限度地兼顾了各会员国的国情，有利于在国际上实施；其次，本标准对国际管道业的技术进步和标准化发展趋势跟踪紧密：其中提出可以采用基于应变和基于可靠性的极限状态的设计方法，并对管道进行完整性监视和管理以及安全评估给出了的具体规定；在其将要发布的最新版本中，将ISO16708《石油天然气工业管道输送系统基于可靠性的极限状态方法》作为新的参考文献加人标准中；在第13章增加了题为“延长寿命期”的内容，明确建议在管道原始设计寿命终止前，可通过对管道进行完整性评估以决定管道是否可以超期服役。所有这些都体现了本标准的技术先进性，符合“安全、环保、节能”的世界工业的发展主题。采用ISO13623，对于尽快实现我国管道行业与国际标准接轨具有积极和重要的意义。鉴于ISO13623最新修订版还没有正式发布，按照GB/T20000.2对国际标准采标一致性程度的要求，本标准修改采用ISO13623：2000，但在技术内容上与最新版本ISO/DIS13623无差异。本标准作为推荐性国家标准，提供油气管道设计、施工、投产和运行等的原则性指导，不作为设计手册和具体的工程验收规范。
石油天然气工业
管道输送系统
GB/T24259-2009
本标准规定了石油天然气业中管道输送系统的设计、株料、施工、试验、操作、维护及报废等方面的要求并提出建议。

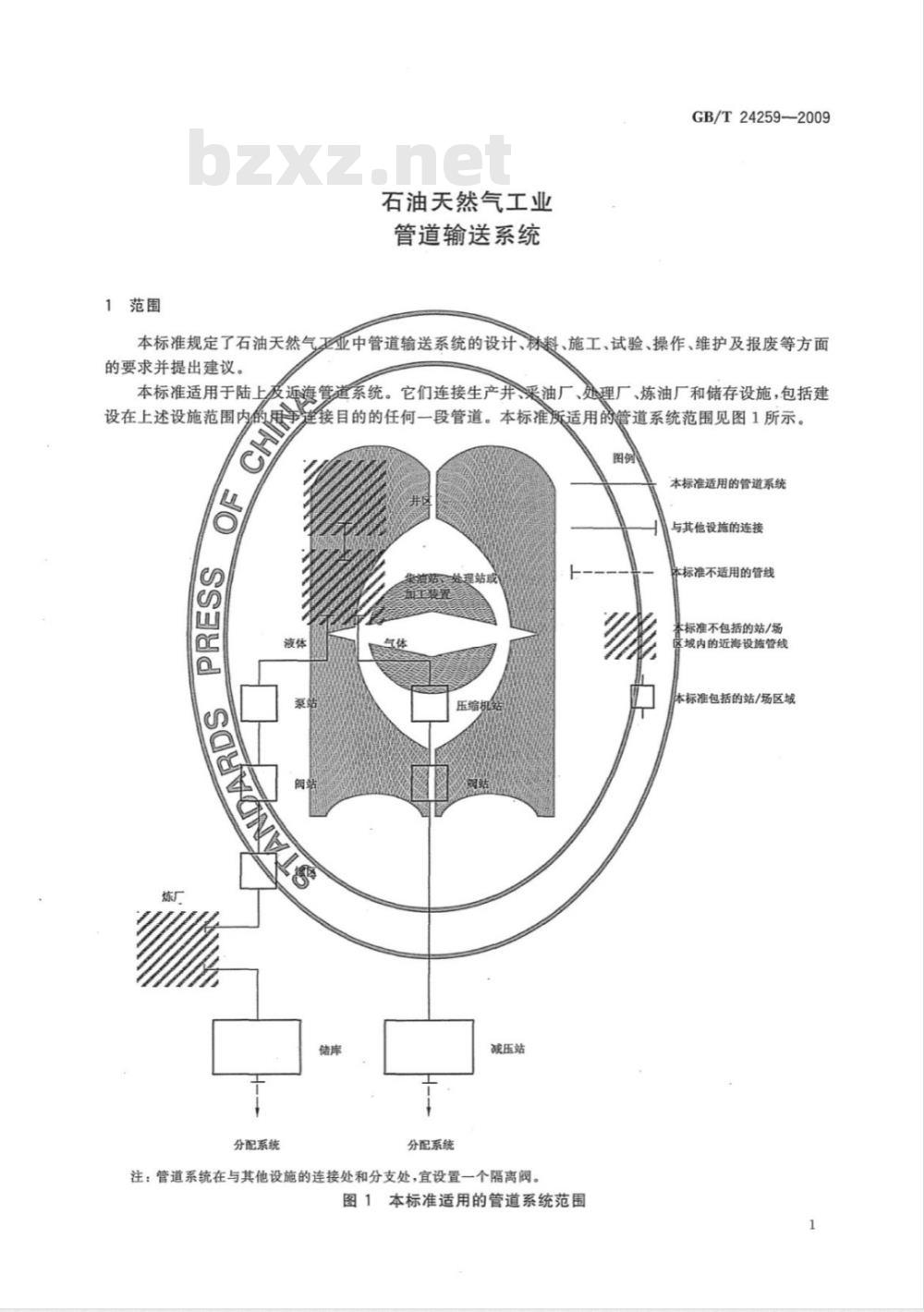

本标准适用于陆上及近簿管道系统。它们连接生产并、采油厂、处理厂、炼油厂和储存设施，包括建用争连接目的的任何一段管道。本标准所适用的管道系统范围见图1所示。设在上述设施范围内的
本标准适用的管道系统
与其他设施的连接
分配系统
分配系统
减压站
注：管道系统在与其他设施的连接处和分支处，宜设置一个隔离阀。图1本标准适用的管道系统范围
本标准不适用的管线
香标准不包括的站/场
区域内的近海设施管线
本标准包括的站/场区域
GB/T24259—2009
本标准适用于硬质金属管道。不适用于柔软的管道或其他材料的管道，如玻璃纤维增强塑料等。本标准适用于所有新建管道系统，也可适用于现有管道的改造工程。但这并不意味着它可以追溯应用于已有的管道系统。
本标准描述管道系统的功能性要求，并对其安全设计、施工、试验、操作、维护以及报废等提供依据。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是未注明日期的引用文件，其最新版本（包括任何修改表、勘误表和维护机构的发布物)均适用于本标准。GB/T229金属材料夏比摆锤冲击试验方法（GB/T229—2007，ISO148-1：2006，Metallicmaterials--Charpypendulumimpacttest—Part1:Testmethod,MOD)GB755旋转电机定额和性能（GB755—2008，IEC60034-1：2004，Rotatingelectricalmachines—Part1:Ratingandperformance,IDT)GB/T18253—2000钢及钢产品检验文件的类型（eqvISO10474：1991,Steelandsteelprod-ucts—Inspectiondocuments)
GB/T20972.1石油天然气工业油气开采中用于含硫化氢环境的材料第1部分：选择抗裂纹材料的—般原则（GB/T20972.1—2007，ISO15156-1:2001，IDT）ISO3183石油天然气工业管道输送系统用钢管ISO3977（所有部分）燃气轮机采购9石油、化学和天然气工业离心压缩机ISO10439
ISO13707
石油天然气工业往复式压缩机
石油、石化和天然气工业石油、石化和天然气工业用离心泵ISO13709
ISO13710
石油、石化和天然气工业往复式容积泵石油及天然气工业管道输送系统管道的焊接ISO13847
ISO14313
ISO14723
管道输送系统管道阀门
石油天然气工业
石油天然气工业
管道输送系统海底管道阀门
业油气生产中含硫化氢环境下使用的材料第2部分：抗裂碳钢和ISO15156-2石油天然气工业
低合金钢，以及铸铁的使用
ISO15156-3石油天然气工业
金及其他合金
ISO15589-1
石油天然气工业
ISO15589-22
石油天然气工业
ISO15590-12
石油天然气工业
ISO15590-2
ISO15590-3
ISO15649
石油天然气工业
石油天然气工业
石油天然气工业
油气生产中含硫化氢环境下使用的材料第3部分：抗裂防腐合管道输送系统的阴极保护第1部分：陆上管道管道输送系统的阴极保护第2部分：近海管道管道输送系统用感应弯管、管件和法兰第1部分：感应弯管管道输送系统用感应弯管、管件和法兰第2部分：管件管道输送系统用感应弯管、管件和法兰第3部分：法兰配管石油天然气工业配管
ISO21809-1
石油天然气工业
层（三层PE和三层PP)
ISO21809-2石油天然气工业
环氧树脂涂层
ISO21809-3
ISO21809-4
石油天然气工业
石油天然气工业
管道输送系统用埋地和水下管道的外涂层第1部分：聚烯烃涂
第2部分：熔化固结
管道输送系统用埋地和水下管道的外涂层管道输送系统用埋地和水下管道的外涂层第3部分：补口涂层
管道输送系统用理地和水下管道的外涂层第4部分：聚乙烯涂
层(双层PE)
ISO21809-5
土涂层
IEC60079-10
IEC60079-14
EN12583
石油天然气工业
GB/T24259—2009
管道输送系统用埋地和水下管道的外涂层·第5部分：外部混凝防爆电气设备第10部分：危险地区的分类防爆电气设备第14部分：矿井以外危险地区的电气设备安装供气系统压缩机站功能要求
APIStd620
APIStd650
大型焊接低压储罐的设计与建造焊接钢制油罐
锅炉和压力容器规范，第8章，第1分部压力容器的建造标准阀门、管件、法兰及活接头用标准标号系统MSSSP-25
NFPA30
NFPA220
术语和定义
易燃和可燃液体规范
房屋结构类型标准
下列术语和定义适用于本标准。3.1
投产commissioning
与管道系统最初充装管输流体有关的活动。3.2
设计寿命designlife
设计预计的有效使用年限。
设计压力designpressure
按照本标准设计的管道系统中的承压部件的最大内压力。3.4
设计强度designstrength
设计中采用的强度水平（strengthlevel)，基于规定的材料最低性质。3.5
组装件fabricatedassembly
将管子和零件组装成为一个单元并安装在一起作为一个分单元安装在管道系统中。3.6
流体fluid
通过管道系统运输的介质。
带压开孔hottapping
在运行的管道上，用机械切割方法开孔接管。3.8
在役管道in-servicepipeline
已经投产输送流体的管道。
铺管线路laycorridor
通常在施工前确定的，铺设近海管道用的线路。3免费标准下载网bzxz
GB/T24259—2009
地区等级locationclass
按照以人口密度和人类活动为基础进行分类的地理区域。3.11
维护maintenance
为保持管道系统的正常运行而进行有计划的活动。注：这些活动包括检测、调查、试验、维修、更换、补救工作及修理等。3.12
最大允许操作压力maximumallowableoperationpressureMAOR管道系统或其部件，按照本标摊要求允连操作的最天压力3.13
近海管道offshorepipeljt
铺设在海水中和通常为高
管道pipeline
应下河流人
的管通
发简、部件和附件、隔离阀和管段分隔阀等，将其连接系指管道系统中的部，包括管子清管器收发之间和/或处理厂
在一起用于输送站场
之间的
陆上管道pipnland
流体（见图1）。
铺设在地上或埋驰晶
到管道，包括铺设在内水域下的管道3.16
管道系统pipelineystem
输送流体用的包括管
度道、各类站场、监视控制与数据采集系统（SCADA）、安全系统、防腐系统和任何其他输送流体用的
配管piping
设施或建筑物的系
站场和终端内的管和部件，
担他们不摩
主要配管primarypiping
输送或储存管道所输流体够
管道通行带
right-of-way
线路的
与土地拥有者协议的陆地走廊，在其内管道亚主有权进行客种协议的活动。3.20
立管riser
近海管道的一段，包括海底的连接短管，其从海床一直延伸到近海设施的管道终点。3.21
辅助配管secondarypiping
输送管道和主要配管所输流体以外流体(如燃料气、水或润滑油等)的配管。3.22
规定的最小抗拉强度
specifiedminimumtensilestrengthSMTS购买材料所依据的规范或标准中要求的最小抗拉强度。3.23
规定的最小屈服强度specifiedminimumyieldstrengthSMYS购买材料所依据的规范或标准中要求的最小屈服强度。3.24
站场station
用于增压、减压、储存、计量、加热、冷却或隔离所输送流体的设施。4一般要求
4.1健康、安全与环境
GB/T24259—2009
本标准的目标是：用于盈猫天然气工业管道系统的设计、材料选疑及技术要求、施工、试验、运行、维护及报废等是安全的，并合公共安全和环境要求。4.2资质保证
所有有关管道
4.3一致性
设计、施工、试验，操作、维护及报废等工作应由有资质的人员承担。保证体系，以有助于所做工作与本标准的要求宜实施质量
给出了选择和使用质量保证系统的措市注：ISO/TS2
4.4记录
管道系统的有
养记录应在
参见附录B。
5管道系统设聘
系统确和
要求以文件形戴明确管道系统
该系统的矩
界限。
宜确定设计
度、流体组成及流
一直保存以证明符合本标准要求。记录吸文件编制的指南宜两一
包括的范围功能要求适用的法规等。小算通过对系统的描述来定义，其中包括各种设施、总体位置以及与其他设施的划分和盈和设计条佳
正常的极端的及切断状态的操作条伴，连厕它们在流量、压力、温质等方面的可能变化范围在确定设计条件时皆宜进行识别。5.2流体的分类
按照对于公众安
、A类
潜在危险，管输流体应归到下列5类之水基不可燃流体。
在环境温度及大气还力下是液体的易燃和/或有毒流体。典型的例存是石油及石油产品，甲醇是一种易燃且有毒的流体的例子
在环境温度及大气压力下是无毒气体的非易燃流体、典型的例子是氮气、二氧化碳、氩气及空气无毒、单相的天然气。
在环境温度及大气压力下是气体，并可以作为气体和/或液体输送的易燃和/或有毒流体。例如：氢气、天然气（D类里的除外），乙烷，乙烯，液化石油气（如丙烷及丁烷），天然气凝析液，氨及氯气。没有在表中特别说明的气体或液体宜将其与潜在危险性相近似的流体归为一类。如果分类仍不够明确，则该流体归到危害性较大的类别中。5.3水力分析
对管道系统的水力状况宜进行分析以证明该系统能按5.1规定的设计条件安全输送流体，并识别和确定管道运行中的约束条件和要求。此分析宜包括稳态和瞬态工况。注：限制条件及操作要求的例子是：水击压力允许值、水合物形成和结蜡引起的堵塞的预防措施、在较低操作温度5
GB/T24259—2009
下由于较高粘度引起的无法接受的压力损失的预防措施、在多相流体输送中控制液体段塞体积的措施、限制流体以控制内腐蚀及冲蚀速率及避免管道的不满流流态。5.4压力控制和超压保护
若管道系统中任一部位的操作压力可能超过最大允许操作压力，则应安装压力控制阀或自动关闭增压设备，或执行相应的控制程序。该措施或程序应能防止操作压力超过正常稳态条件下的最大允许操作压力（MAOP）。
如有必要防止管道系统中任一部位的意外压力超过6.3.2.2中规定的极限值时，则应设置泄压阀或者起源点隔离阀等超压保护设施。5.5操作和维护要求
应编制管道系统的操作及维护要求并形成文档，以便在设计及编制操作和维护规程时使用。其规程的各方面要求包括：
对管道、站场及所输送流体的识别标志要求：系统控制原理，包括对员工水平和检测仪表；控制中心的位置及级别；
语音及数据通信；
腐蚀管理；
工况监视；
泄漏检测；
清管方法；
用于运行、维护及更换管道的通道、分段及隔离设施；与上下游设施的接口；
紧急关闭；
减压放空和/或排泄；
停输和再启动；
由水力分析确定的技术要求。
5.6公众安全及环境保护
当国家相关公众安全和环境保护法规的要求高于本标准要求时，应按照相关国家法规执行。当没有特殊要求时，应采用本标准关于公众安全及环境保护的要求。D、E两类流体的陆上管道系统关于公众安全的要求宜符合附录C。6管道及主要配管设计
6.1设计原则
设计范围及细节应足以表明在设计寿命期内符合本标准要求的完整性和适用性。载荷及抗载荷力的代表值应根据良好的工程经验选取。分析的方法可以基于解析、数值、经验模型为或上述方法的综合。
如果考虑到所有相关的极限和适用性极限状态，则可以采用基于可靠性的极限状态的设计原理。应考虑载荷及抗载荷力不确定性的所有相关来源，并且应有足够的统计数据用来恰当的表征这些不确定性。
基于可靠性的极限状态的设计方法不应用来取代6.4.2.2中对流体压力引起的最大允许环向应力的要求。
注1：极限状态一般是伴随结构失去完整性，例如：破裂、断裂、疲劳或失稳等，而超出了适用性的极限状态会阻止管道按预定要求操作。
注2：ISO16708给出了基于可靠性的极限状态设计指南。6.2线路选择
6.2.1需要考虑的事项
6.2.1.1一般要求
线路选择应考虑到本标准要求的设计、施工、操作、维护及报废等。GB/T24259—2009
为了使未来改线和出现各种限制的可能性尽量减少，应考虑到城市和工业未来的发展。在选线中应考虑的因素包括：
公众和在管道上及附近作业人员的安全；-环境保护；
其他方的财产和设施；
第三方活动；
岩土、腐蚀性和水文等条件；
一施工、运行及维护的要求；
-国家和/或地方的要求；
未来的勘测。
注：选线工作计划指南参见附录D。在考虑6.2.1.1至6.2.1.7提出的要求时宜考查的诸因素的示例参见附录E。6.2.1.2公众安全
输送B、C、D及E类流体的管道，宜避开建筑物聚集的地区或人类活动频繁的地区。应按照附录F的要求对下列情况进行安全评估：处于高层建筑居多、交通繁忙或道路密度很大以及地下可能有众多其他设施的场所输送D类流体的管道；
一输送E类流体的管道。
6.2.1.3环境
对环境影响的评估至少应考虑以下情况：施工、修理及改造期间的临时施工；一管道的长期运行；
一潜在的流体泄漏。
6.2.1.4其他方的设施
对可能影响管道的管道沿线设施，宜加以识别并通过与这些设施的运营者进行商来评估它们的影响。
6.2.1.5第三方活动
对沿线的第三方活动应加以识别并通过与这些第三方进行商来进行评估。6.2.1.6岩土、水文及气象条件
对不利的岩土和水文条件应进行识别并确定减轻危害的措施。在一些情况下，例如在极地条件下，可能还有必要考查气象条件。
6.2.1.7施工、试验、操作及维护线路带应提供为施工、试验、操作及维护，包括对管道更换而要求的通道及作业宽度。还应考察施工、操作及维护所必需的各种设施的适用性。6.2.2陆上管道的勘察
应开展对线路和土壤的勘察以足够精确地识别和定位相关的地貌、地质、岩土、腐蚀性、地形以及环境的特点，以及其他可能影响管道线路选择的设施，如其他管道、电缆和障碍物等。6.2.3近海管道的勘察
应针对建议的线路开展对路由和土壤的勘察以识别和定位：-地质特征和自然灾害；
