【国家标准(GB)】 γ辐照装置的辐射防护与安全规范

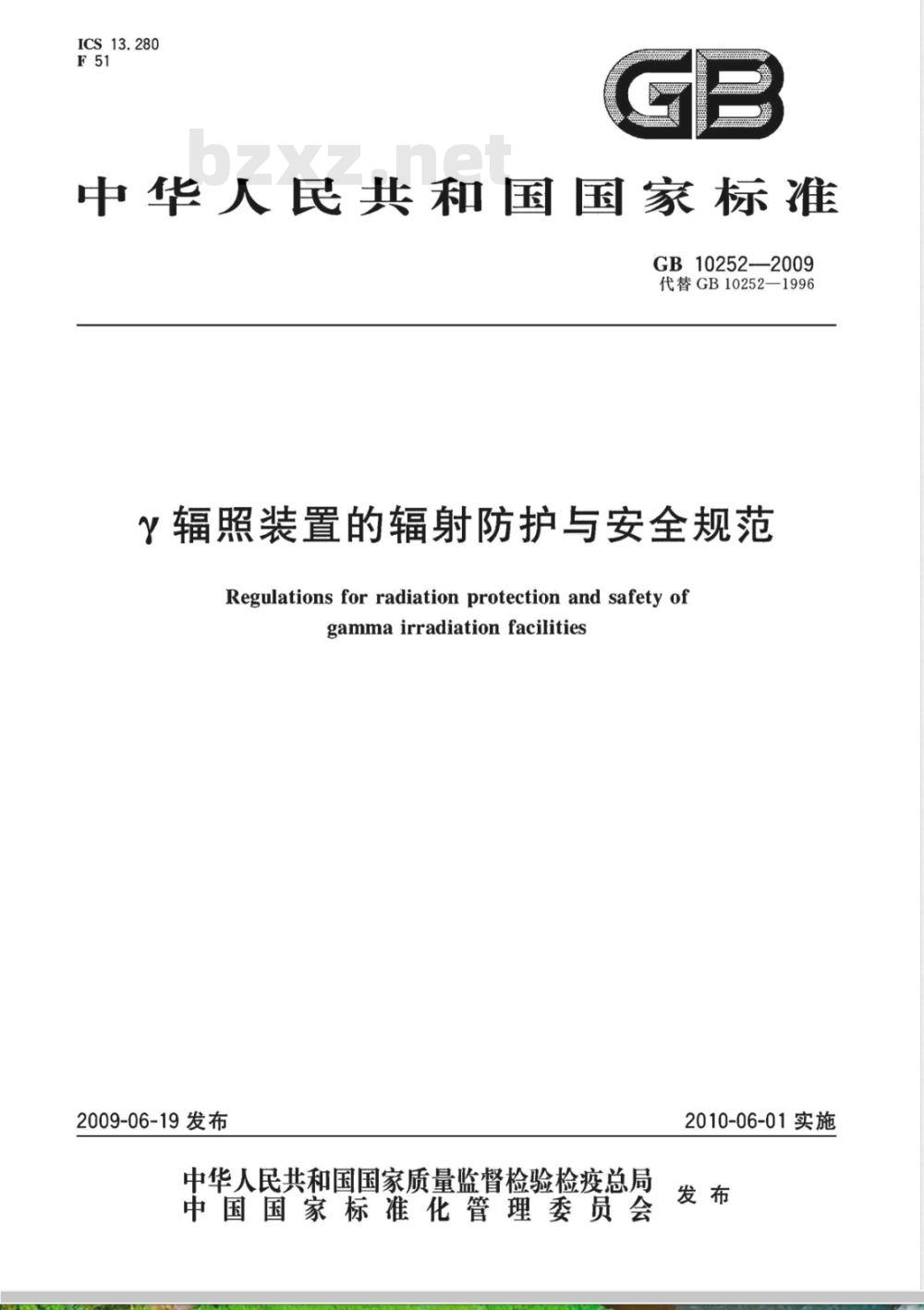

ICS13.280
中华人民共和国国家标准
GB10252—2009
代替GB10252—1996
辐照装置的辐射防护与安全规范Regulations for radiation protection and safety ofgamma irradiation facilities2009-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-06-01实施

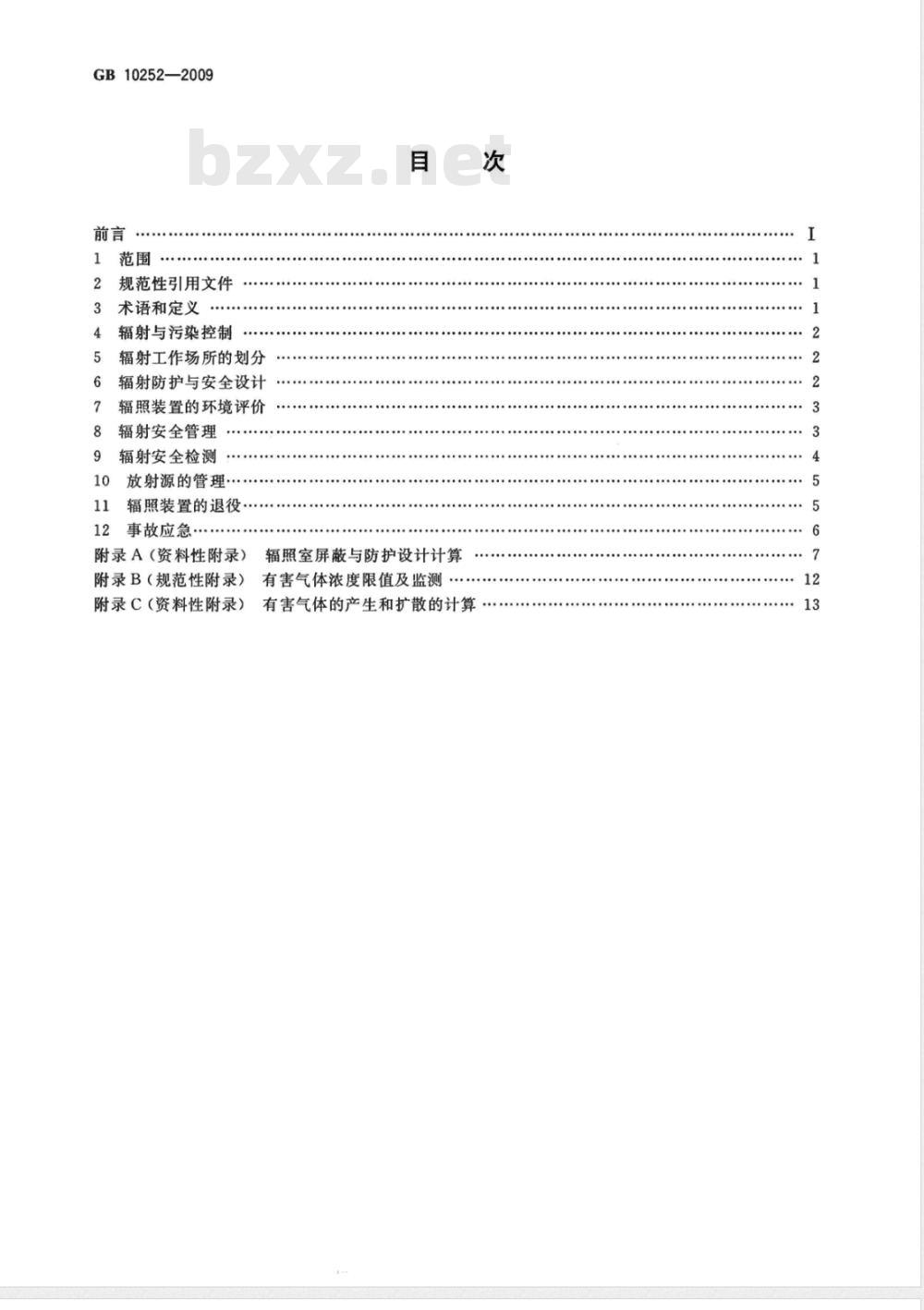

GB10252—2009
规范性引用文件
术语和定义
辐射与污染控制
辐射工作场所的划分
辐射防护与安全设计
辐照装置的环境评价
辐射安全管理
辐射安全检测
放射源的管理·
辐照装置的退役
事故应急
附录A（资料性附录）
附录B（规范性附录）
附录C（资料性附录）
辐照室屏蔽与防护设计计算
有害气体浓度限值及监测
有害气体的产生和扩散的计算

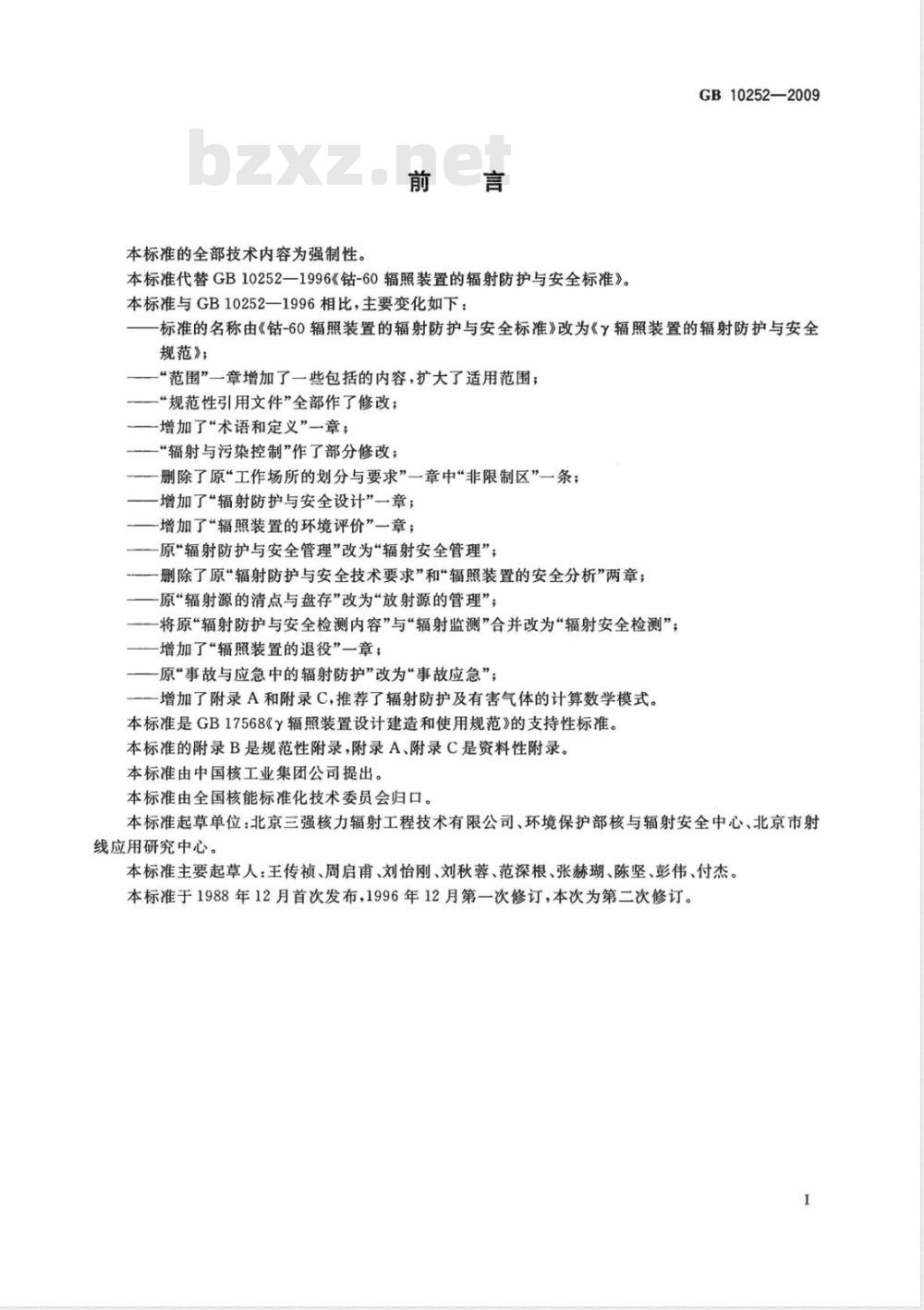

本标准的全部技术内容为强制性。前言
本标准代替GB10252一1996《钴-60辐照装置的辐射防护与安全标准》。本标准与GB10252一1996相比，主要变化如下：GB10252—2009
标准的名称由《钻-60辐照装置的辐射防护与安全标准》改为《辐照装置的辐射防护与安全规范》；
一“范围”一章增加了一些包括的内容，扩大了适用范围；一“规范性引用文件”全部作了修改；-增加了“术语和定义”一章；
一“辐射与污染控制”作了部分修改；删除了原“工作场所的划分与要求”一章中“非限制区”一条；增加了“辐射防护与安全设计”一章；-增加了“辐照装置的环境评价”一章；一原“辐射防护与安全管理”改为“辐射安全管理”；删除了原“辐射防护与安全技术要求”和“辐照装置的安全分析”两章；-原“辐射源的清点与盘存”改为“放射源的管理”；将原“辐射防护与安全检测内容”与“辐射监测”合并改为“辐射安全检测”；增加了“辐照装置的退役”一章；原“事故与应急中的辐射防护”改为“事故应急”；一增加了附录A和附录C,推荐了辐射防护及有害气体的计算数学模式。本标准是GB17568《辐照装置设计建造和使用规范》的支持性标准。本标准的附录B是规范性附录，附录A、附录C是资料性附录。本标准由中国核工业集团公司提出。本标准由全国核能标准化技术委员会归口。本标准起草单位：北京三强核力辐射工程技术有限公司、环境保护部核与辐射安全中心、北京市射线应用研究中心。
本标准主要起草人：王传祯、周启甫、刘怡刚、刘秋蓉、范深根、张赫瑚、陈坚、彭伟、付杰。本标准于1988年12月首次发布，1996年12月第一次修订，本次为第二次修订。I
1范围
辐照装置的辐射防护与安全规范GB10252—2009
本标准规定了采用I类放射源的辐照装置的辐射与污染控制、辐射工作场所的划分、辐射防护与安全设计、辐照装置的环境评价、辐射安全管理、辐射安全检测、辐照装置的退役以及事故应急等要求。本标准适用于采用I类放射源的辐照装置的选址、设计、建造、运行和退役的辐射防护与安全。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3095环境空气质量标准
GB17568辐照装置设计建造和使用规范GB18871一2002电离辐射防护与辐射源安全基本标准（IAEA安全系列,NEQ）HJ/T2.2—1993环境影响评价技术导则3术语和定义
GB17568中确立的以及下列术语和定义适用于本标准。3.1
辐照室irradiationroom
辐照装置内由辐射屏蔽体围封着、进行辐射加工且在工作状态时由于安全联锁措施人员不能进入的空间。
贯穿辐射penetratingradiation在物质中穿透本领强的辐射，一般指辐射、X辐射和中子辐射等。本标准特指辐照室屏蔽墙外表面、屋顶和贮源水井的水表面处透射出的辐射。3.3
安全联锁safetyinterlock
辐照装置的重要安全控制系统，其中有关部件的动作是相互关联的，每个部件的动作都受到预先规定的状态和（或）条件控制，只要其中任一组件的任何状态和（或）条件不满足预先的规定，就可阻止辐照装置的放射源从贮存状态投人使用，或使已投入或正在投入使用的放射源立即恢复到贮存状态，或可阻止人员进人辐照装置的辐照室使其免受照射。3.4
环境影响评价
environmentalimpactassessment对源的利用或某项实践可能对环境造成的影响所进行的预测和估计，包括对源或实践的规模与特性的概述，对场址或场所环境现状的分析，以及对正常、异常和事故情况下可能造成的环境影响或后果的分析。
许可证license
国务院环境保护主管部门在安全审评基础上颁发的、并附有其持有者要遵守的特定要求和条件的1
GB10252—2009

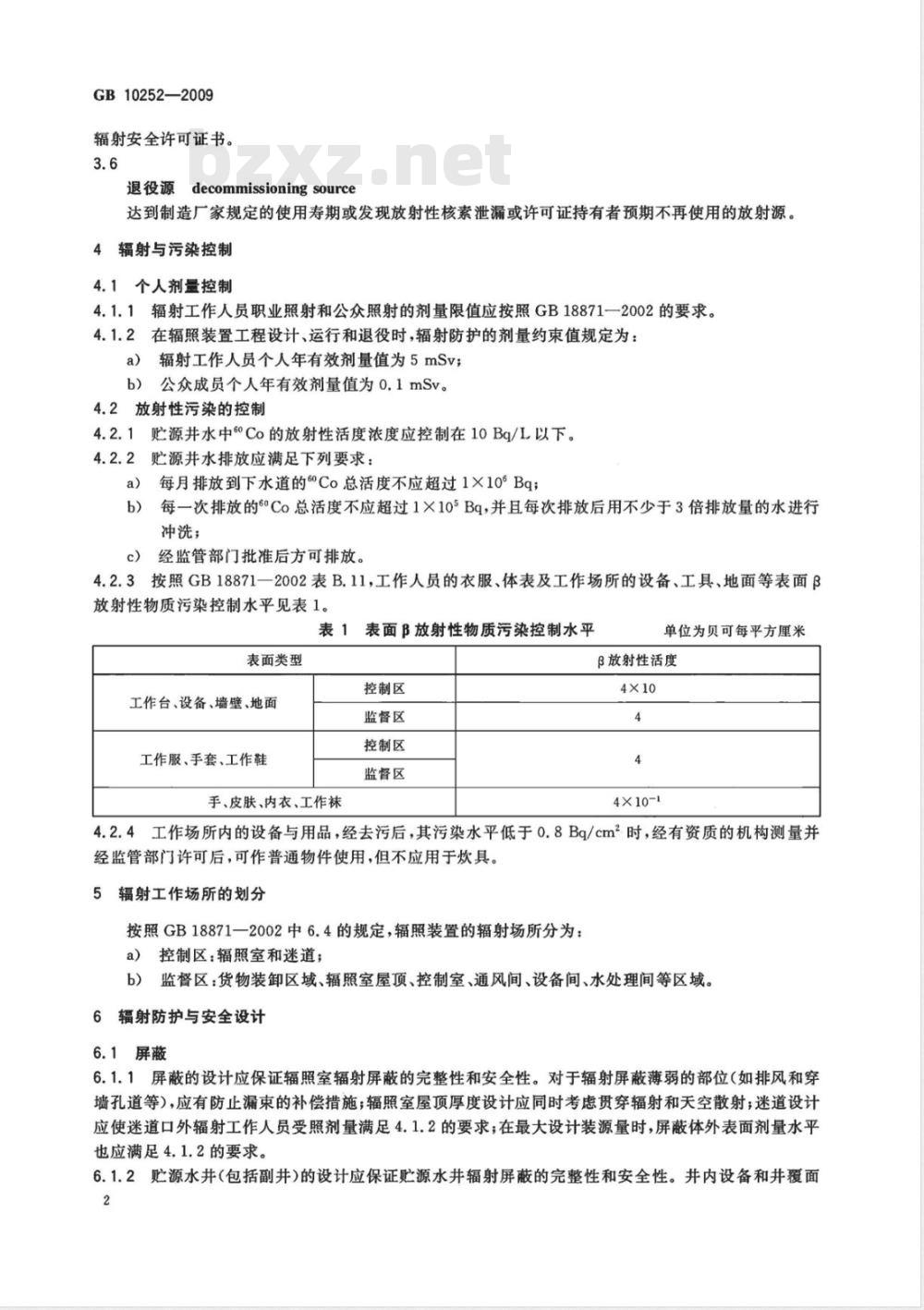

辐射安全许可证书。
退役源decommissioningsource
达到制造厂家规定的使用寿期或发现放射性核素泄漏或许可证持有者预期不再使用的放射源。4辐射与污染控制
4.1个人剂量控制
4.1.1辐射工作人员职业照射和公众照射的剂量限值应按照GB18871一2002的要求。4.1.2在辐照装置工程设计、运行和退役时，辐射防护的剂量约束值规定为：a）辐射工作人员个人年有效剂量值为5mSvb）
公众成员个人年有效剂量值为0.1mSv。4.2放射性污染的控制
4.2.1贮源井水中0Co的放射性活度浓度应控制在10Bq/L以下。4.2.2贮源井水排放应满足下列要求：每月排放到下水道的0Co总活度不应超过1×10%Bq；a）
b）每一次排放的6°Co总活度不应超过1×105Bq，并且每次排放后用不少于3倍排放量的水进行冲洗；
c）经监管部门批准后方可排放。4.2.3按照GB18871一2002表B.11，工作人员的衣服、体表及工作场所的设备、工具、地面等表面β放射性物质污染控制水平见表1。表1表面β放射性物质污染控制水平表面类型
工作台、设备、墙壁、地面
工作服、手套、工作鞋
手、皮肤、内衣、工作袜
控制区
监督区
控制区
监督区
单位为贝可每平方厘米
β放射性活度
4×10-1
4.2.4工作场所内的设备与用品，经去污后，其污染水平低于0.8Bq/cm2时，经有资质的机构测量并经监管部门许可后，可作普通物件使用，但不应用于具。5辐射工作场所的划分
按照GB18871一2002中6.4的规定，辐照装置的辐射场所分为：a）控制区：辐照室和迷道；
b）监督区：货物装卸区域、辐照室屋顶、控制室、通风间、设备间、水处理间等区域。6辐射防护与安全设计bZxz.net
6.1屏蔽
6.1.1屏蔽的设计应保证辐照室辐射屏蔽的完整性和安全性。对于辐射屏蔽薄弱的部位（如排风和穿墙孔道等），应有防止漏束的补偿措施；辐照室屋顶厚度设计应同时考虑贯穿辐射和天空散射；迷道设计应使迷道口外辐射工作人员受照剂量满足4.1.2的要求；在最大设计装源量时，屏蔽体外表面剂量水平也应满足4.1.2的要求。
6.1.2贮源水井（包括副井）的设计应保证贮源水井辐射屏蔽的完整性和安全性。井内设备和井覆面?
GB10252—2009
应选用耐腐蚀性好的不锈钢材料，并保证好的密封性能和一定的承重能力；水池底部不应有贯穿件（如管道、管塞）。通过水池壁的任何贯穿件都应低于正常水位不少于30cm。确保在最大设计装源活度时，水井上方剂量水平应满足4.1.2的要求。6.1.3屏蔽设计计算参数及计算模式参见附录A。6.2辐照装置安全系统
6.2.1辐照装置安全系统的设计应遵循纵深防御原则，并满足GB17568的相关要求。6.2.2安全设施应确保：
一所有的安全设施处于有效、正常的状态；-升源前无人误留于辐照室，如发生误留能够自救；放射源不在安全位时，人员不能进入辐照室；贮源水井有水位指示，当水位降至临界安全水位时报警并及时补水；一水处理系统安全有效，水质达到要求；一人员不能跌人并内；
放射源具有充分的机械保护，避免被碰撞。6.3有害气体
6.3.1辐照分解产生的臭氧和其他有害气体的浓度值不超过允许值，其控制浓度和监测要求见附录B。
6.3.2臭氧的产生和排放，其计算模式和参数参见附录C。7辐照装置的环境评价
7.1业主在建造辐照装置之前，应当编制包括辐射安全分析内容的环境影响评价文件，并依照国家规定程序报批。
7.2辐射安全分析应包含正常工况和事故工况下的分析。8辐射安全管理
8.1辐照装置监管
8.1.1辐照装置的选址、设计、建造、运行和退役均应按照相关法规要求，向监管部门提出申请，经认可或批准后方可实施。
8.1.2辐照装置设计最大装源量增加或涉及装置辐射安全的设施有变化时，业主应向监管部门提出申请，经对其辐射防护和安全认证后方可实施。8.2业主的辐射安全职责
业主对辐照装置的辐射安全负有全部责任，应制定辐射防护与安全大纲，指定辐射防护负责人，配备或聘用合格专家。
8.3辐射防护负责人
业主应设置辐射防护与安全机构，并指定辐射防护负责人，且赋予其相应权利，如果运行需要和辐射安全之间存在潜在冲突时，优先考感辐射安全的需要。辐射防护负责人职责包括：
一向所有操作人员、维修人员和其他相关的人员提供操作说明书，进行培训考核并确认他们已经掌握、遵守这些操作说明；
—控制区入口通道的管理；
保证辐射工作人员受照剂量满足4.1.2要求；安排辐射监测仪器的检定；
一检查放射源的记录及其设备的维修记录；3
GB10252—2009
制定辐射安全检测方案并组织实施；监督个人剂量计的分发和回收，评价剂量监测结果；组织并实施定期安全检查程序；出现辐射安全问题及时上报；
制定应急预案，安排周期性演练，确保其适宜性和有效性：一编写辐照装置安全和防护状况的年度评估报告。8.4合格专家
8.4.1业主应聘请具有5年以上辐射安全管理经历，且有专业背景和高级职称的人员担任合格专家。合格专家就辐射安全有关范围内的审管问题提出建议，不承担应属于业主的责任。8.4.2合格专家应在业主需要时提供下列建议和帮助：辐射防护的最优化；
剂量测量和辐射监测；
—超剂量照射事件的调查；
人员培训；
辐射安全评价和应急预案；
新建、改建、扩建的辐照装置计划；质量管理；
紧急事故处理。
8.5安全文化
业主应培植和保持良好的安全文化，保证：制定将辐射防护与安全放在第一位的方针和程序；及时发现和解决影响辐射防护与安全的问题，采用的方法要与问题重要性相符合；明确相关人员（包括高级管理人员）的辐射防护与安全责任，辐射工作人员都应经过培训并具有相应资格；
-明确辐射防护与安全决策的权责关系；组织安排并建立有效的通信渠道，保持辐射防护与安全信息在业主各级部门内和部门间的畅通。
9辐射安全检测
9.1常规日检查应至少包括下列内容：a）工作状态指示灯；
b）辐照室安全联锁控制显示状况；c）
升降源和输送系统状况；
d）个人报警剂量仪和便携式剂量监测仪；贮源并水位；
f）通风系统。
2常规月检查应至少包括下列内容：9.2
辐照室内固定式辐射监测仪。
紧急降源系统。
升降源和导向钢丝绳、输送系统。如果绳缆出现使用过度现象，应进行更换补水时应检查补水量是否正常。如异常，应检查水井是否泄漏，并检查补水供给系统的运行d)
状况。
9.3常规半年检查应至少包括下列内容：a）配合年检修的检测；
b）水质及污染检测；
环境辐射水平；
d）全部设备和自控系统。
9.4辐照装置换源或加源时的检测应至少包括下列内容：a)
贮源并并水的水质及放射性水平：b）
放射源的数量；
装源容器表面剂量率及污染状况：装卸源工具及吊装设备状况；
操作人员的个人剂量。
9.5辐照装置装源后的检测应至少包括下列内容：a)
装源24h后并水的放射性水平；
源在工作位置时，对工作场所及周围环境的剂量监测；源在贮存位置时，对贮源井上方和辐照室的剂量监测。c）
GB10252—2009
9.6营运单位应做好以上安全检测，采用规范化表格记录，并进行年度评估。记录应保存至辐照装置退役。
10放射源的管理
10.1转人放射源的单位应持有使用许可证，填写放射性同位素进口或转让审批表，经监管部门批准后方可转人。
10.2装源前后应清点并做好详细的台帐登记（包括放射源的类型、数量，每一枚源的编码、活度及日期、在源架的位置等），装源人员、辐射防护负责人和主管人员签字，记录保存至装置退役。10.3每年应检查源架上的放射源有无脱落，做好记录。10.4退役源在送贮或返回生产后，应办理备案手续并进行记录（包括放射源的编码、活度及日期、去向和送贮日期）。该记录应保存至辐照装置退役。10.5放射源使用年限已达到其生产厂家规定的安全使用期限的应令其退役并及时送贮。10.6辐照装置业主对放射源的安全和保安负责，其职责应包括：特别关注退役放射源的保安；
b）丢失、被盗或失踪放射源应按照监管要求报告相关部门。辐照装置的退役
11.1使用寿命
辐照装置使用寿命为40a。
11.2延期运行
若达到寿期但业主要求延期的，应向监管部门提交延期使用的安全评估报告和其他支持性资料，经评审批准后，方可延期运行。
11.3强制退役
对各种原因受损无法修复的装置应强制其退役。11.4退役实施
辐照装置退役前应移出装置内的放射源。放射源移走后，应由有资质的单位编制环境影响评价文件，经监管部门批准后实施退役。5
GB10252—2009
12事故应急
12.1辐照装置业主应制定事故应急预案，其中包括最大可信事故分析、应急程序等。12.2辐照装置一旦发生事故，应根据不同情况立即按照应急预案的要求采取相应响应行动。发生事故后要按相关规定要求及时报告。12.3参与事故应急处理的人员，应携带个人剂量报警仪，并佩带相适应的个人剂量计。操作全过程要有辐射防护人员进行监测和记录。12.4在事故应急处理时要控制放射性污染。对超过排放标准的污染水，要净化处理达到4.2.2的要求后方可排放。
12.5业主应保证所有必需的应急物资在应急情况下可以正常使用，包括：适当的和功能正常的巡测仪，测量剂量率和放射性污染；一直读式个人剂量报警仪；
个人剂量计；
屏蔽材料和警告标志；
通信设备；
巡测仪备用电池、照明用具；
一一文具纸张，包括事故日志；设备手册；
应急程序副本。
应急物资应该放在标签清晰、容易取出的橱柜里。橱柜上应附有应急物资清单。应定期核查或使用后立即核查，保证所有仪器存在而且功能正常或者作必要的替代。12.6受照人员处理及医疗处置等，应按照相关规定处理。12.7事故处理过程中产生的污染物应按有关规定处理。12.8事故及处理过程要详细记录并长期保存12.9应急预案应定期复查，间隔不超过12个月。如运行状态发生改变或类似的辐照装置发生事故后，应根据情况复查应急预案。复查应确保：人员名单，联系方式等是最新的；一应急设备性能完好、物资齐全；一处理可预测事件的程序是适时的12.10所有参加应急预案的人员应接受培训，以确保其有效执行任务。培训应包括熟悉、理解应急预案，学习使用应急物质，还包括回顾以前事故的教训。复训应选择适当的间期开展并作记录。12.11在适当间隔时间内安排工作人员进行应急培训演练。通过演练评估应急预案的适用性及有效性。如有必要，要修改演练程序和应急预案。6
A.1辐照室屏蔽墙厚度的确定
附录A
（资料性附录）
辐照室屏蔽与防护设计计算
GB10252—2009
对于辐照装置而言，放射源是由许多根棒状源组成的一个板源，通常对于1.85×1016Bq（50万居里）级以下的放射源，由于源架的尺寸相对于辐照室的尺寸较小，在辐射屏蔽计算时近似采用以下点源的计算模式不会产生大的误差；但当放射源达到百方居里级以上时，由于源架尺寸较天，这种点源近似的计算模式就显得不够合理。因此采用国外成熟的点核积分屏蔽计算程序如QAD-CG进行计算。在点源与探测点之间无介质的情况下，探测点的?射线能通量密度的计算见公式（A.1）。S。
式中：
@—一射线能通量密度，单位为兆电子伏每平方厘米秒[MeV/(cm2·s)]；S。-—点源能量强度，单位为兆电子伏每秒(MeV/s)；R一点源与探测点之间的距离，单位为厘米(cm）。.（A.1)
由ICRP74号出版物（1996)查得光子对应能量为1.25MeV时的能通量密度与剂量率的转换因子H，=1.765X10-5（mSv/h)/[MeV/（cm2·s)]，则转换求得该探测点无屏蔽体时的剂量率D。需要的混凝土屏蔽墙的有效减弱倍数计算见公式（A.2）。D
式中：
k-屏蔽体的有效减弱倍数；
D—一无屏蔽体情况下探测点的剂量率，单位为微希每小时（μuSv/h)；Dm—一屏蔽体外探测点所在区域剂量约束值对应的剂量率，单位为微希每小时(μSv/h)。.（A.2)
各向同性°Co点源的射线有效减弱倍数k与混凝土屏蔽墙厚度值t的对应关系见表A.1。求出值，便可查出所需混凝土屏蔽墙厚度值。对于贮源井，屏蔽水层厚度的确定可采用同样的计算方法，其有效减弱倍数与屏蔽水层厚度t2的对应关系见表A.1。混凝土与水层厚度减弱倍数对应关系表表A1
5×103
1×104
辐照室迷道的散射
2×104
5×10*
1×105
2×105
1×102
5×105
2×102
1×10%
5×102
2×10°
单位为厘米
1×103
5×106
2×103
为估计迷道口外侧的剂量率，这里推荐《辐射防护手册第一分册放射源与屏蔽》中的一种简易而安全的计算方法，散射剂量率的计算见公式（A，3）。7
GB10252—2009
式中：
D, = Do X a Xcospo ×S
经一次散射后某测点位置处的反散射剂量率，单位为希每小时(Sv/h)；S—散射面积，单位为平方米（m2）；散射点到测点的距离，单位为米(m）；D。入射到面积元S处的剂量率，单位为希每小时(Sv/h)；aa
式中：
微分反照率，计算见公式（A4）。aa = Xk(0,)×1026 +c
1+coso。
与人射射线能量和散射介质有关的系数；—入射射线的入射角；
6—散射射线的反射角；
k(0.)—-公式换算中间量，见公式（A.5)。对于混凝土介质，C、c值见表A.2。表A.2
2混凝土介质的c和c'的值
人射射
线能量
c,×10-2
c,10-2
式中：
k(o）
p[1+ (1co0,)
ro———经典电子半径，取2.818×10-13cm；D
公式换算中间量，计算见公式（A.6）；0—散射方向与人射方向的夹角，计算见公式（A.7)。p=
式中：
式中：
人射射线能量，单位为兆电子伏（MeV)；一次散射后射线能量，单位为兆电子伏（MeV)，计算见公式（A.8）。cose,=sing.sinecosg.cosh.cose入射面与散射面的夹角。
射线反射简化示意图如图A.1所示。8
（1-cose）
.（A.3)
.（A.4)
.（A.5)
（A.6）
.（A.8)
