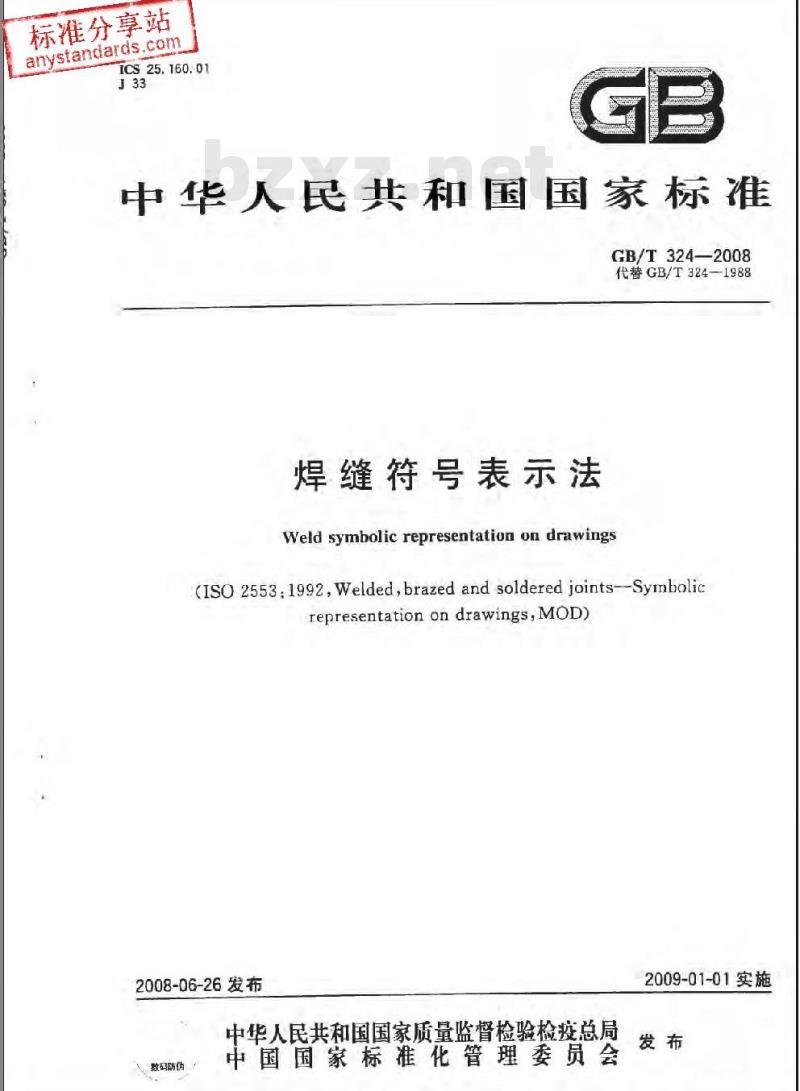

ICS25.160.01
中华人民共和国国家标准
GB/T3242008
代替GB/T324-1988
焊缝符号表示法
Weld symbolic representation on drawings(1SO 2553.1992,Welded,brazed and soldered joints--Symbolicrepresentation on drawings,MOD)2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
数码防伪
2009-01-01实施
标准分享站
anystandards.com
GB/T324—2008

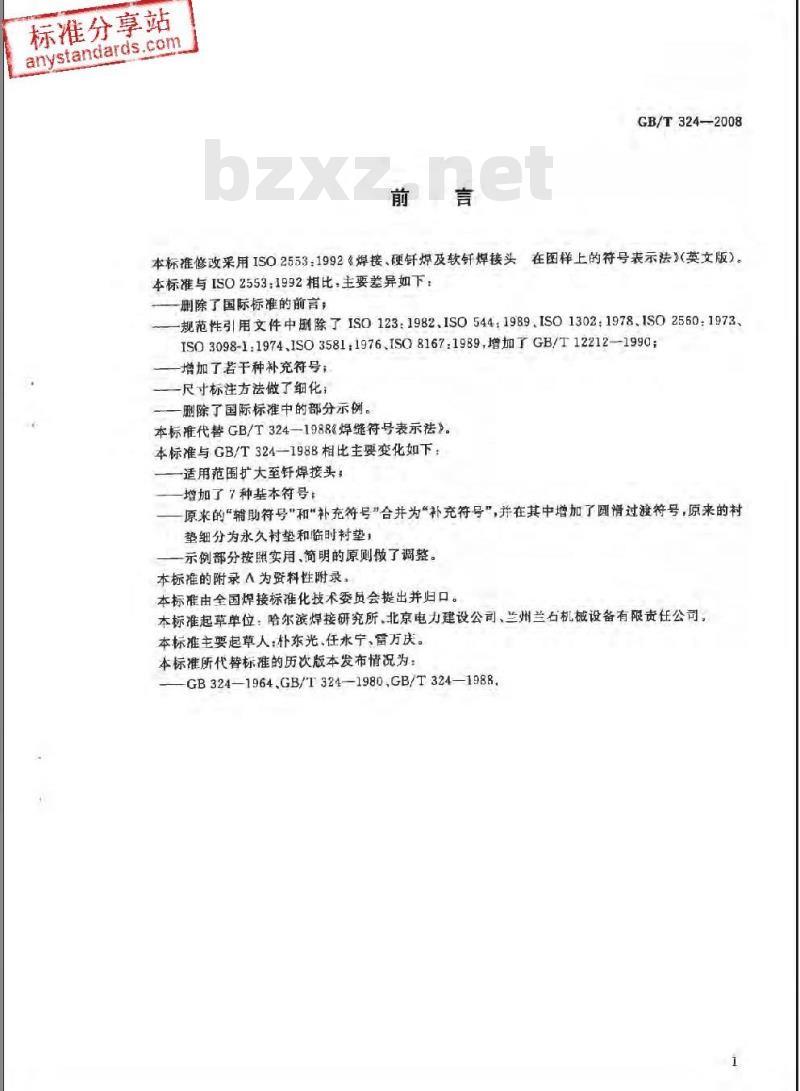

本标准修改采用ISO2553：1992《焊接、硬钎焊及软钎焊接头在图样上的特号表示法》（英文版）。本标准与ISO2553：1992相比，主要差异如下：一删除了国际标准的前言；
规范性引用文件中删除了ISO123:1982.ISO544:1989.ISO1302：1978.ISO25601973、ISO3098-1:1974.ISO3581:1976.ISO8167:1989,增加了GB/T12212—1990；一增加了若干种补充符号；
一尺寸标注方法做了细化；
删除了国际标准中的部分示例。本标准代替GB/T324—1988《焊缝符号表示法》。本标准与GB/T324-1988相比主要变化如下：适用范围扩大至钎焊接头：
增加了7种基本符号：
一原来的“辅助符号\和\补充符号\合并为“补充符号”，并在其中增加了圆过渡符号，原来的衬垫细分为永久衬垫和临时衬垫
示例部分按照实用、简明的原则做了调整。本标准的附录^为资料性附录。
本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研究所、北京电力建设公司、兰州兰石机械设备有限责任公司。本标准主要起草人：朴东光、任水宁、雷万庆。本标准所代替标准的历次版本发布情况为：—GB324—1964.GB/T324—1980,GB/T324—1988标准分享站
anystandards.com

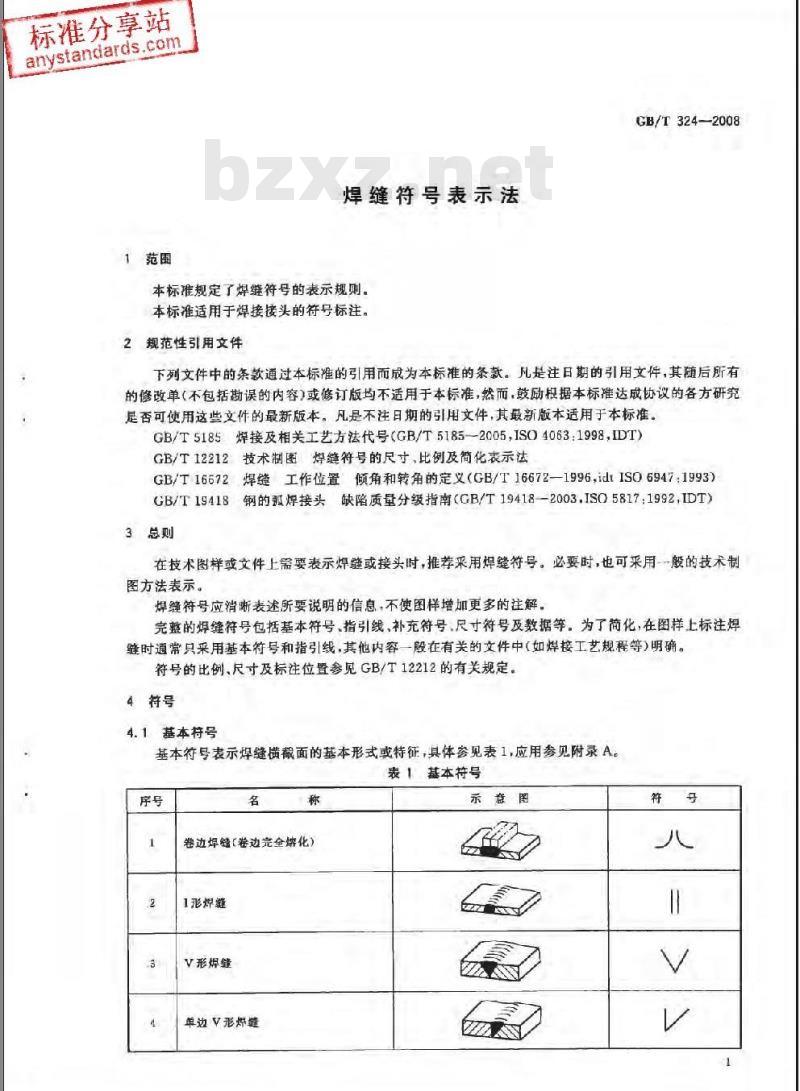

1范围
焊缝符号表示法
本标准规定了焊缝符号的表示规则。本标准适用于焊接接头的符号标注。2规范性引用文件
GB/T324-2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5185焊接及相关工艺方法代号（GB/T5185-2005ISO4063：1998，IDT）GB/T12212技术制图焊符号的尺寸，比例及简化表示法GB/T16672焊缝工作位置倾角和转角的定义（GB/T16672-1996，idiISO6947：1993）GB/T19418钢的弧焊接头缺陷质量分级指南（GB/T19418-2003.ISO5817:1992.IDT）3总则
在技术图样或文件上需要表示焊缝或接头时，推荐采用焊缝符号。必要时，也可采用一般的技术制图方法表示。
焊缝符号应清晰表述所要说明的信息，不使图样增加更多的注解。完整的焊缝符号包括基本符号、指引线，补充符号、尺寸符号及数据等。为了简化，在图样上标注焊链时道常只来用基本符号和指引线，其他内容一股在有关的文件中（如焊接工艺规程等）明确。符号的比例、尺寸及标注位置参见GB/T12212的有关规定。4符号
4.1基本号
基本符号表示焊缝横截面的基本形式或特征，具体容见表1，应用参见附录A。表1基本符号
卷边焊缝（卷边完全熔化）
1形焊缝
V形焊缝
单边V形焊整
示查图
标准分享站
anystandards.com
GB/T324—2008

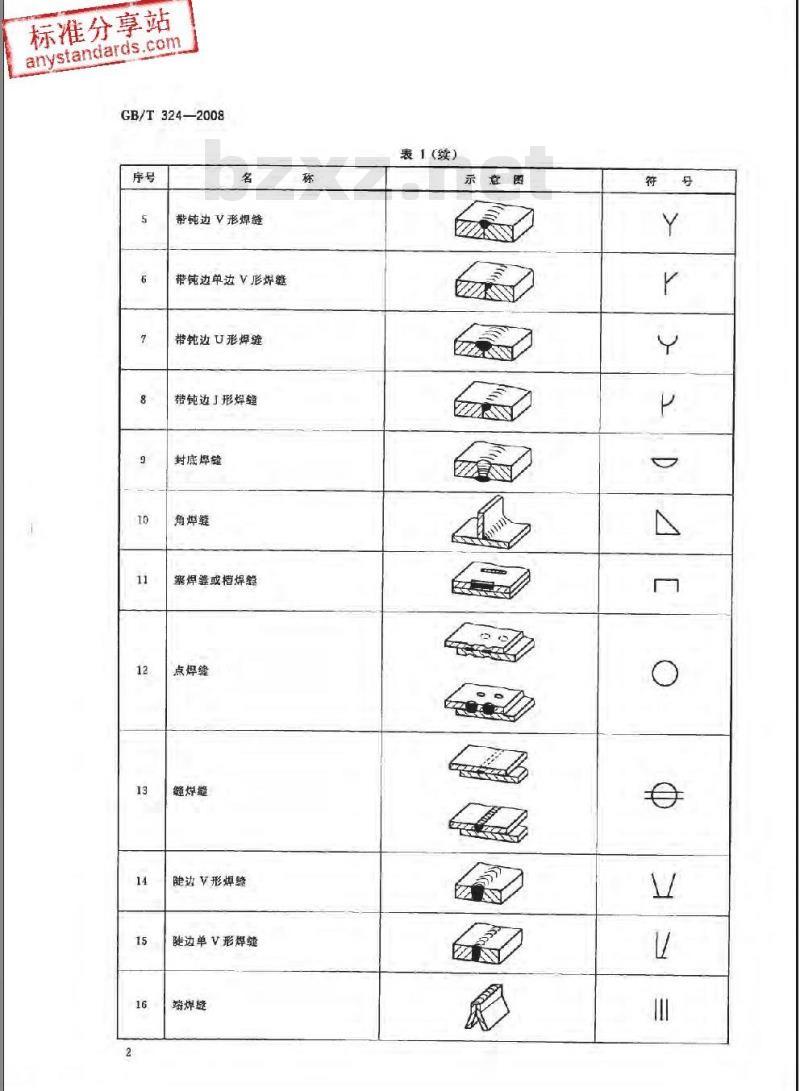

带钝边V形焊
带钝边单边V形焊髓
带轮边U形焊缝
带钝边J形焊缝
封底焊缝
角烨鲢
塞焊缝或植焊缝
点焊缝
缝焊髓
健边V形焊缝
陡边单V形焊
端焊整
表1（穿）
示意图
标准分享站
anystandards.com

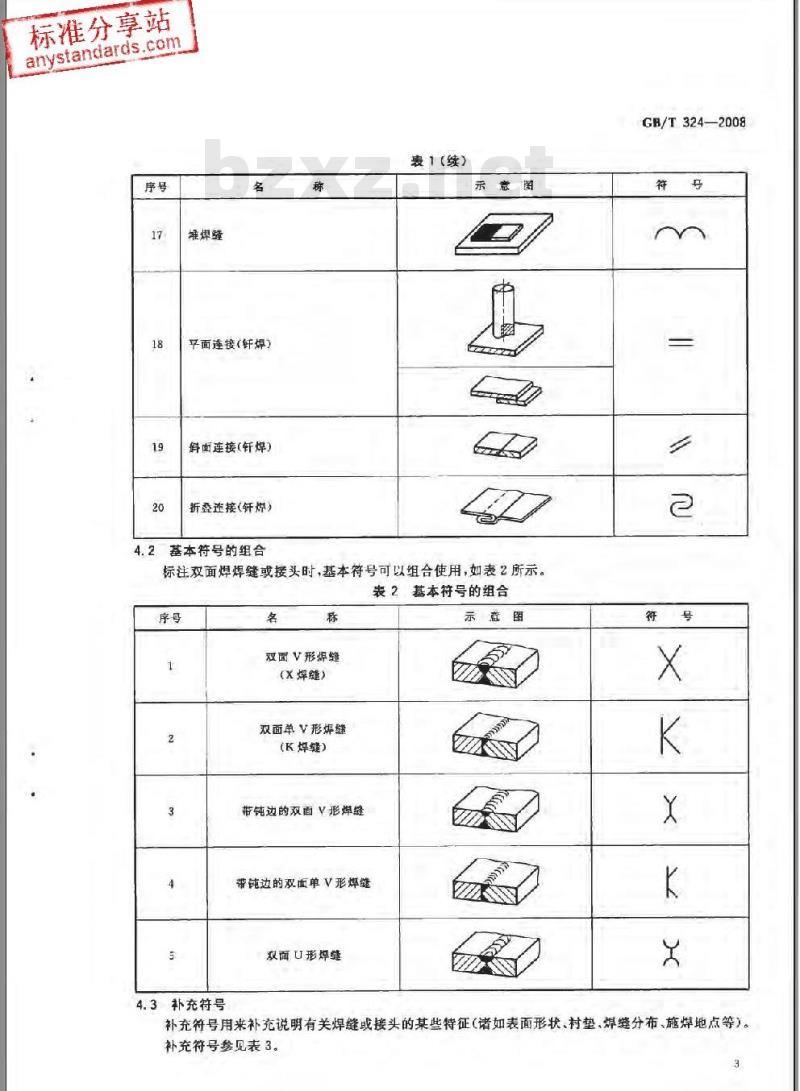

堆焊缝
平面连接（钎焊）免费标准下载网bzxz
斜面连接（钎焊）
折叠连接（钎焊）
4.2基本符号的组合
表1(续）
示意图
标注双面焊焊缝或接头时，基本符号可以组合使用，如表2所示。表2基本符号的组合
4.3补充符号
双面V形焊缝
(X焊缝）
双面单V形焊缝
(K焊缝）
带钝边的双面√形焊缝
带钝边的双面单√形焊缝
双面U形焊缝
示意图
GB/T324—2008
补充符号用来补充说明有关焊缝或接头的某些特征（诸如表面形状、村垫，焊缝分布、施焊地点等）。补充符号参见表3。
标准分享站
anystandards.com
GB/T324—2008
圆滑过渡
永久对垫
临时衬垫
三面焊
周国短綫
现场焊缝
基本符号和指引线的位置规定
5.1基本要求
表3 补充符号
焊缝表面通常经过加工后平整
焊塑表面凹陷
焊缝表面凸起
焊趾处过渡圆滑
衬垫永久保留
衬垫在焊接完成后拆除
三面带有焊燈
沿工件周边施焊的焊缝
标注位乳为基准线与箭头线的交点处在现场焊接的焊
可以表示所需的信息
在焊缝符号中，基本符号和指引线为基本要素。焊缝的准确位置通常由基本符号和指引线之间的相对位置决定，具体位置包括：箭头线的位置；
基推线的位置；
基本符号的位置。
5.2指引线
指引线由箭头线和基准线(实线和虚线）组成，见图1。基准线（实线）
箭头线
基准线（战线）
图1指引线
5.2.1箭头线
箭头直接指向的接头侧为“接头的箭头侧”，与之相对的则为“接头的非箭头侧”，参见图2，4
标准分享站
anystandards.com
接头A的非够头吗
获头A
接头B
接头日的衔头们
5.2.2基准线
箭头线
接头A的价头优
接头B的
非实侧
接头A的
非筋头阅
头A的
筋头侧
箭头线
图2接头的“箭头侧”及“非箭头侧”示例】基准线一般应与图样的底边平行，必要时也可与底边垂直，实线和虚线的位置可根据需要互换。5.3基本符号与基准线的相对位置基本符号在实线侧时，表示焊缝在箭头侧，参见图3a)；一基本符号在虚线侧时，表示焊缝在非箭头侧，参见图3b），一对称焊缝允许省略虚线参见图3c）：R
GB/T324—2008
解实线
接头B的
按买口的非留买侧
在明确焊缝分布位置的情况下，有些双面焊壁也可省略虚线，参见图3d)。a）焊缝在接头的简头侧
b）焊缝在接头的非简头侧
c）对称焊验
6尺寸及标注
6.1一般要求
图3基本符号与基准线的相对位置必要时，可以在焊缝符号中标注尺寸。尺寸符号参见表4。》双面焊缝
标准分享站
anystandards.com
GB/T324205B
工件摩度
坡口角度
坡口面角度
根部间踪
板部半径
玻口深度
焊整有效厚度
6.2标注规则
尺寸的标注方法参见图4。
表4尺寸符号
横向尺寸标注在基本符号的左侧；符号
焊缝宽度
焊脚尺寸
点焊熔核直径
塞焊：孔径
焊缝段数
焊缝长度
焊缝间距
相同焊缝数盘
纵向尺寸标注在基本符号的右侧：一坡口角度、坡口面角度、根部问隙标注在基本符号的上侧或下侧；一相同焊缝数量标注在尾部：
当尺寸较多不易分辨时，可在尺寸数据前标注相应的尺寸符号。当箭头线方向改变时，上述规则不变。6
示意图
标准分享站
anystandards.com
6.3关于尺寸的其他规定
p-H·k·h+S·R.e-d装本特号nxi(o)p-H·k·h-s·Re-d基本符号nx(e)Q-B*h
图4尺寸标注方法
确定焊缝位置的尺寸不在焊缝符号中标注，应将其标注在图样上。GB/T324-2008
在基本符号的右侧无任何尺寸标注又无其他说明时，意味着焊缝在工件的整个长度向上是连续的。
在基本符号的左侧无任何尺寸标注又无其他说明时，意味着对接焊肇应完全焊透。塞焊缝、槽焊缝带有斜边时，应标注其底部的尺寸。标准分享站
anystandards.com
GB/T 324-2008
A.1基本符号的应用
附录A
（资料性附录）
焊缝符号的应用示例
表A,1给出了基本符号的应用示例。表A1基本符号的应用示例
示意图
标注示例
标准分享站
anystandards.com
A.2补充符号应用示例
A.2.1表A.2和表A.3给出了补充符号的应用及标注示例。表A.2补充符号应用示例
平齐的形焊缝
凸起的双面V形焊缝
凹陷的角焊缝
平齐的√形焊缝和封底焊缝
表面过轰平骨的角焊缝
示意图
表A.3补充符号的标注示例
示意图
GB/T324-2008
标准分享站
anystandards.com
GB/T324—2008
A,2.2其他补充说明
A.2.2.T周围焊缝
当焊缝围绕工件周边时，可采用圆形的符号，如图A1所示，图A.1周围焊继的标注
A.2.2.2现场焊缝
用一个小旗表示野外或现场焊缝，如图A.2，图A.2现场焊缝的表示
A.2.2.3焊接方法的标注
必要时，可以在尾部标注焊接方法代号，见图A.3。图A.3焊接方法的属部标注
A.2.2.4尾部标注内容的次序
尾部需要标注的内容较多时，可参照如下次序非列：一相同焊经数量；
焊接方法代号（按照GB/T5185规定）-缺欠质量等级（按照GB/T19418规定）：焊接位置（按照GB/T16672规定）；焊接材料（如按照相关焊接材料标推）；其他。
每个款项应用斜线“/\分开。
为了简化图样，也可以将上述有关内容包含在某个文件中，采用封闭尾部给出该文件的编号（如WPS编号或表格编号等），参见图A.4。10
