【国家标准(GB)】 二氧化锡化学分析方法 第8部分：灼烧失重的测定 重量法

ICS 71. 040.40
中华人民共和国国家标准
GB/T23274.8--2009
二氧化锡化学分析方法
第8部分：灼烧失重的测定
重量法
Methods for chemical analysis of stannic oxide-Part 8:Determination of loss on ignition-Gravimetricmethod
2009-01-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

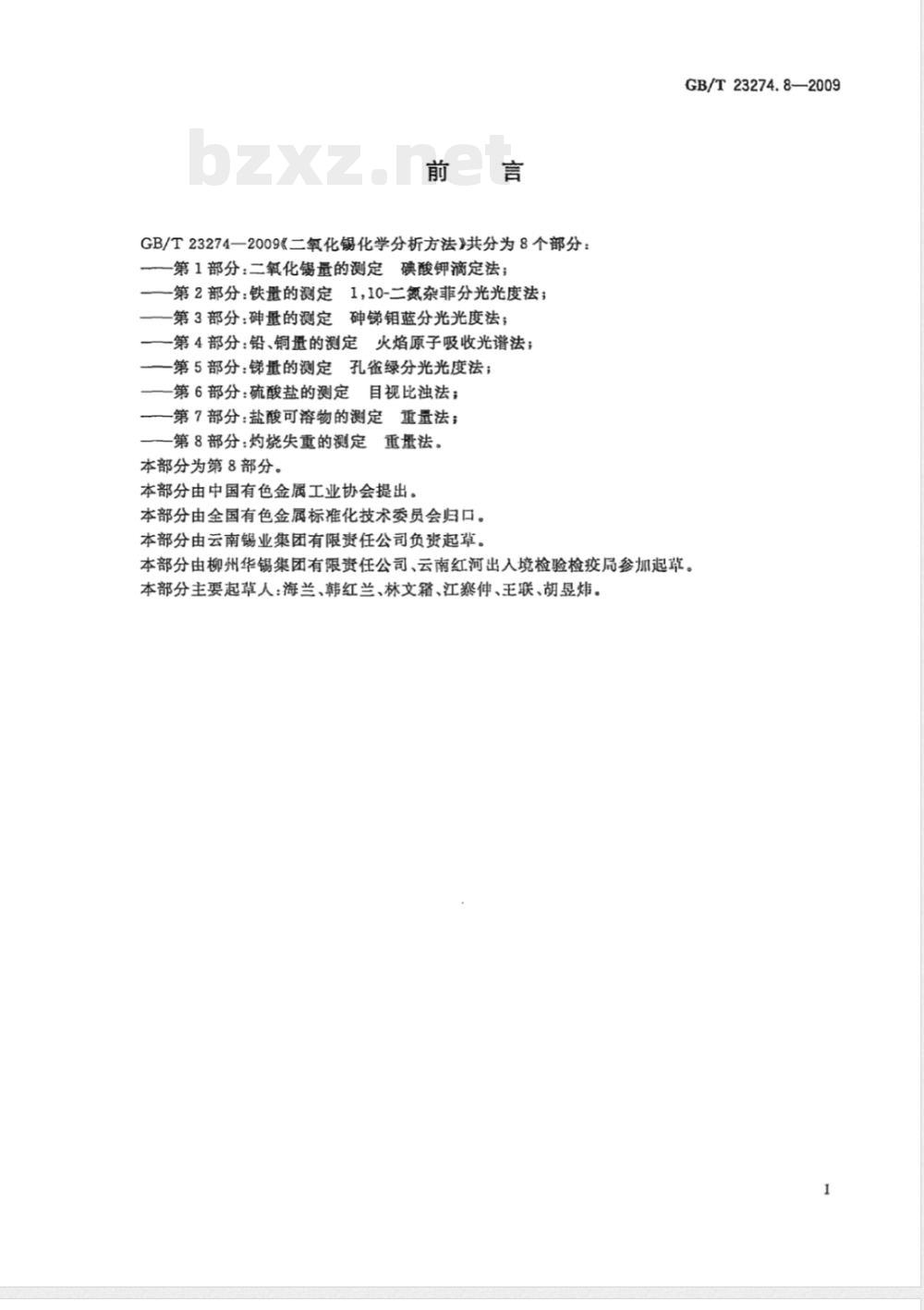

GB/T23274一2009《二氧化锡化学分析方法》共分为8个部分：一第1部分：二氧化锡量的测定
碘酸钾滴定法；
第2部分：铁量的测定1，10-二氮杂菲分光光度法；第3部分：砷量的测定
砷钼蓝分光光度法；
第4部分：铅、铜量的测定火焰原子吸收光谱法；第5部分：锑量的测定孔雀绿分光光度法；第6部分：硫酸盐的测定目视比浊法；第7部分：盐酸可溶物的测定
重量法；
一第8部分：灼烧失重的测定
重量法。
本部分为第8部分。
本部分由中国有色金属工业协会提出。本部分由全国有色金属标准化技术委员会归口。本部分由云南锡业集团有限贵任公司负资起草。GB/T23274.8—2009
本部分由柳州华锡集团有限责任公司、云南红河出入境检验检疫局参加起草。本部分主要起草人：海兰、韩红兰、林文箱、江察伸、王联、胡昱炜。I
1范围
二氧化锡化学分析方法
第8部分：灼烧失重的测定
重量法
GB/T23274的本标准规定才二氧化锡中灼烧失重的测定方法本标准适用于二氧化锡中灼烧失重的测定，测定范围为-0.010%~00%。
2方法原理
GB/T23274.8-2009
试样置于105℃的烘箱除去自然吸附之少量水分后，置天800℃脑温炉史灼烧30min，于于燥器中冷却至室温，称量
3试样
试样露密封泡装
备用。
分析步骤
测定次数
试样须预先在105℃的烘箱中，烘干1h后，取出放以干爆器中冷却至室温。独立地进行
决测定，取其平均值，
4.2测定
4.2.1称取10.下载标准就来标准下载网
4.2.2将瓷璃燃
截样（3)（m，精确至0.0001g，），置于已恒重的30ml瓷射中（m）。逆升温至800℃的高温炉中灼烧30min，取出在室减下冷脚12min～2min，于干燥器中冷却3&称量（m）
分析结果的计算
按式(1)计算灼烧失重的质量分数，数值以%表示：m+m-
式中：
瓷埚的质量，单位为克(g)
-瓷埚及灼烧残渣的质量，单位为克（g)；试料的质量，单位为克(g)。
所得结果表示至小数点后三位。6精密度

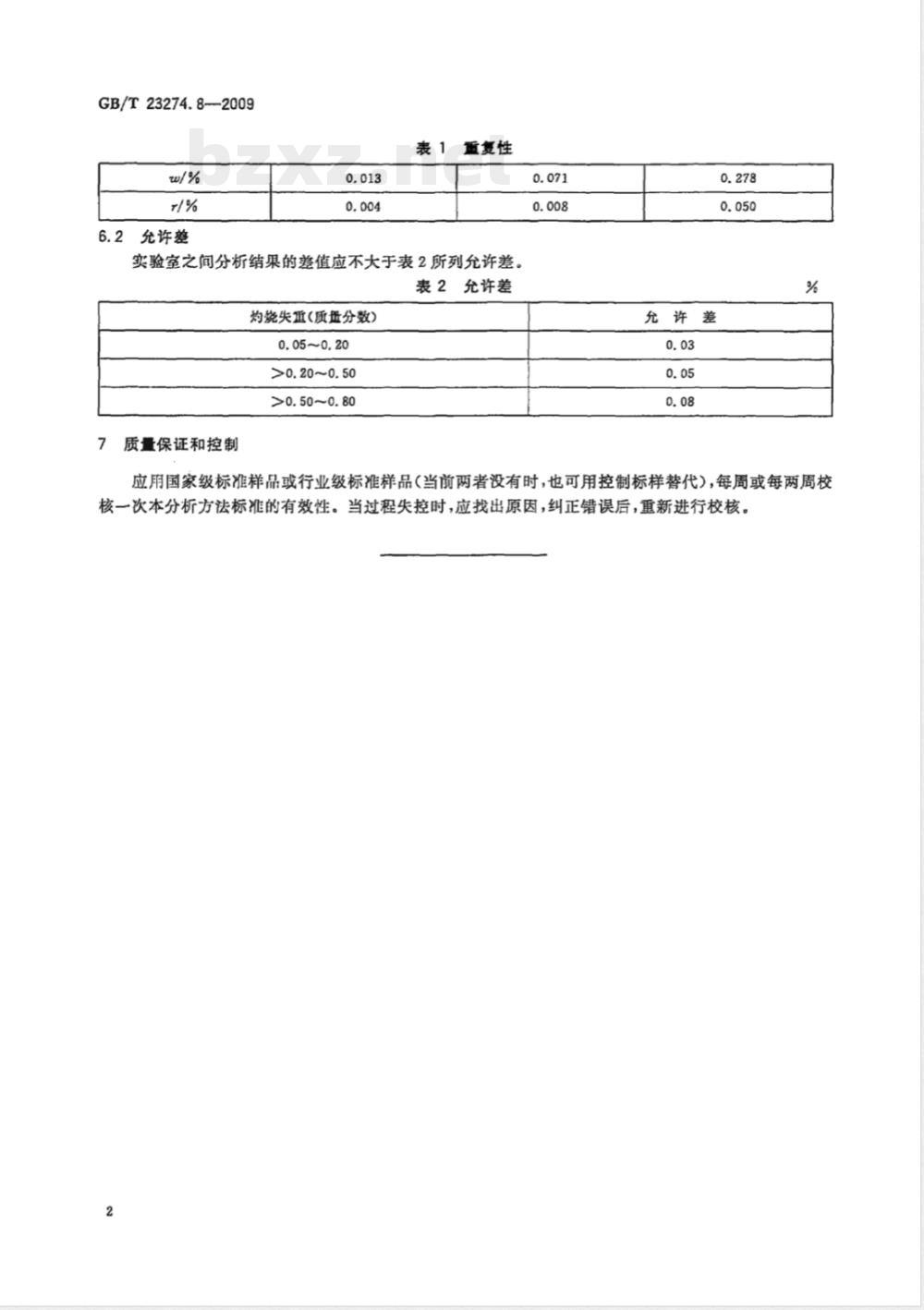

6.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(r)，超过重复性限(r)的情况不超过5%，重复性限(r)按表1数据采用线性内插法获得。
GB/T23274.8-2009
允许差
表 1重复性
实验室之间分析结果的差值应不大于表2所列允许差。表2允许差
灼烧失重(质册分数)
0.05~0.20
>0.20～0.50
>0.50~0.80
质量保证和控制
允许差
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法标准的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。2
GB/T23274.8-2009
打印日期：2009年7月2日
中华人民共和国
国家标准
二氧化锡化学分析方法
第8部分：灼烧失重的测定
重量法
GB/T23274.8—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5字数4千字
开本880×1230
2009年5月第一版
2009年5月第一次印刷
书号：155066·1-37111
1定价14.00元
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
