【国家标准(GB)】 滑动轴承 铜合金镶嵌固体润滑轴承

ICS 21. 100. 10
中华人民共和国国家标准
GB/T23894—2009
滑动轴承
铜合金镶嵌固体润滑承
Plain bearings--Copper alloy bearings with solid lubricar.t(ISO 4379:1993,Plain bearings—Copper alloy bushes,NEQ)2009-05-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
本标准与ISO4379:1993《滑动轴承铜合金轴承》的一致性程度为非等效。本标准由中国机械工业联合会提出。本标准由全国滑动轴承标准化技术委员会(SAC/TC236)归口。GB/T23894-2009
本标准起草单位：浙江双飞无油轴承有限公司、浙江中达轴承有限公司、浙江长盛滑动轴承有限公司。
本标准由全国滑动轴承标准化技术委员会秘书处负责解释。本标准为首次发布。
GB/T23894—2009

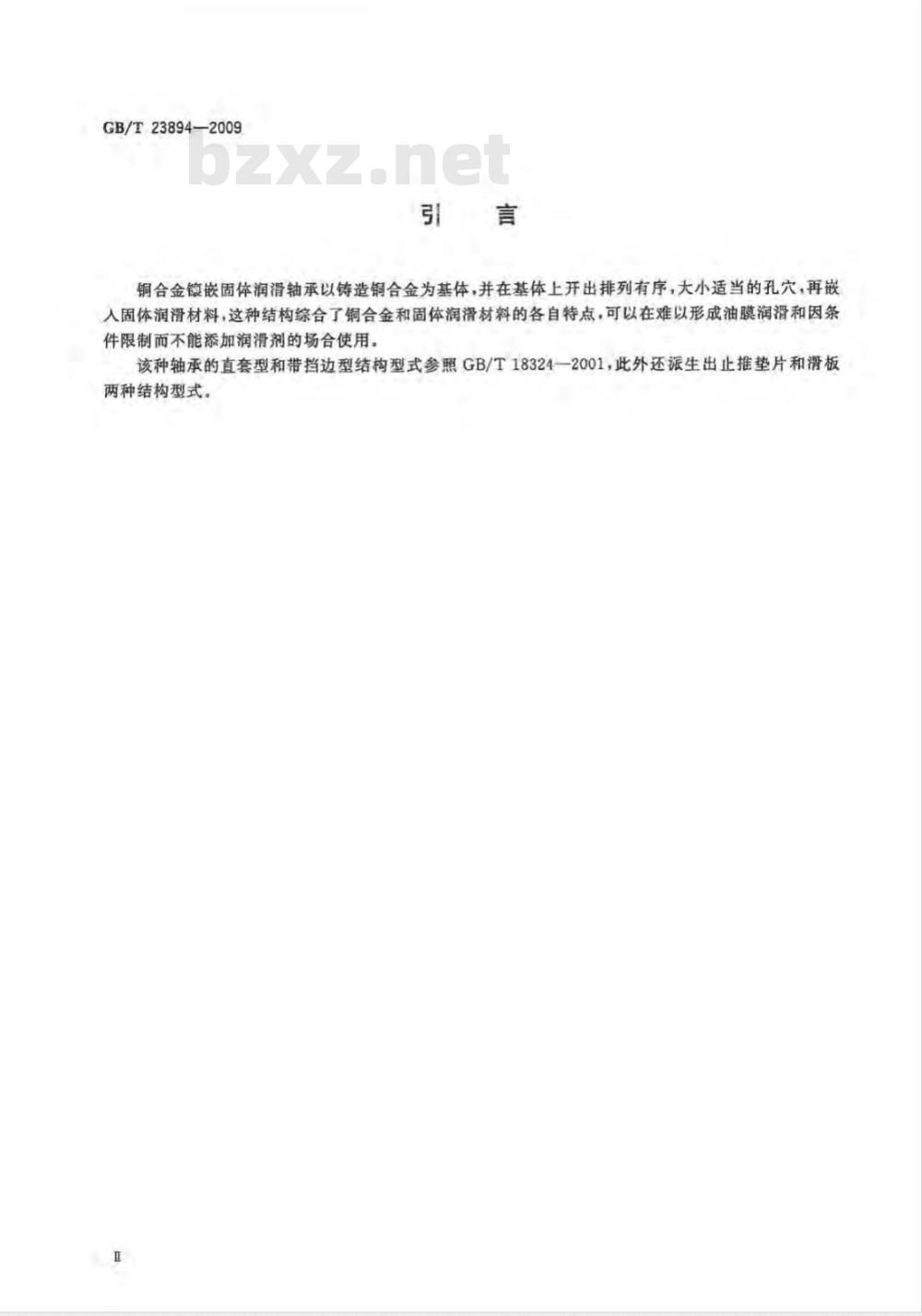

铜合金镶嵌固体润滑轴承以铸造铜合金为基体，并在基体上开出排列有序，大小适当的孔穴，再嵌人固体润滑材料，这种结构综合了铜合金和固体润滑材料的各自特点，可以在难以形成油膜润滑和因条件限制而不能添加润滑剂的场合使用。该种轴承的直套型和带挡边型结构型式参照GB/T18324一2001，此外还派生出止推垫片和滑板两种结构型式。

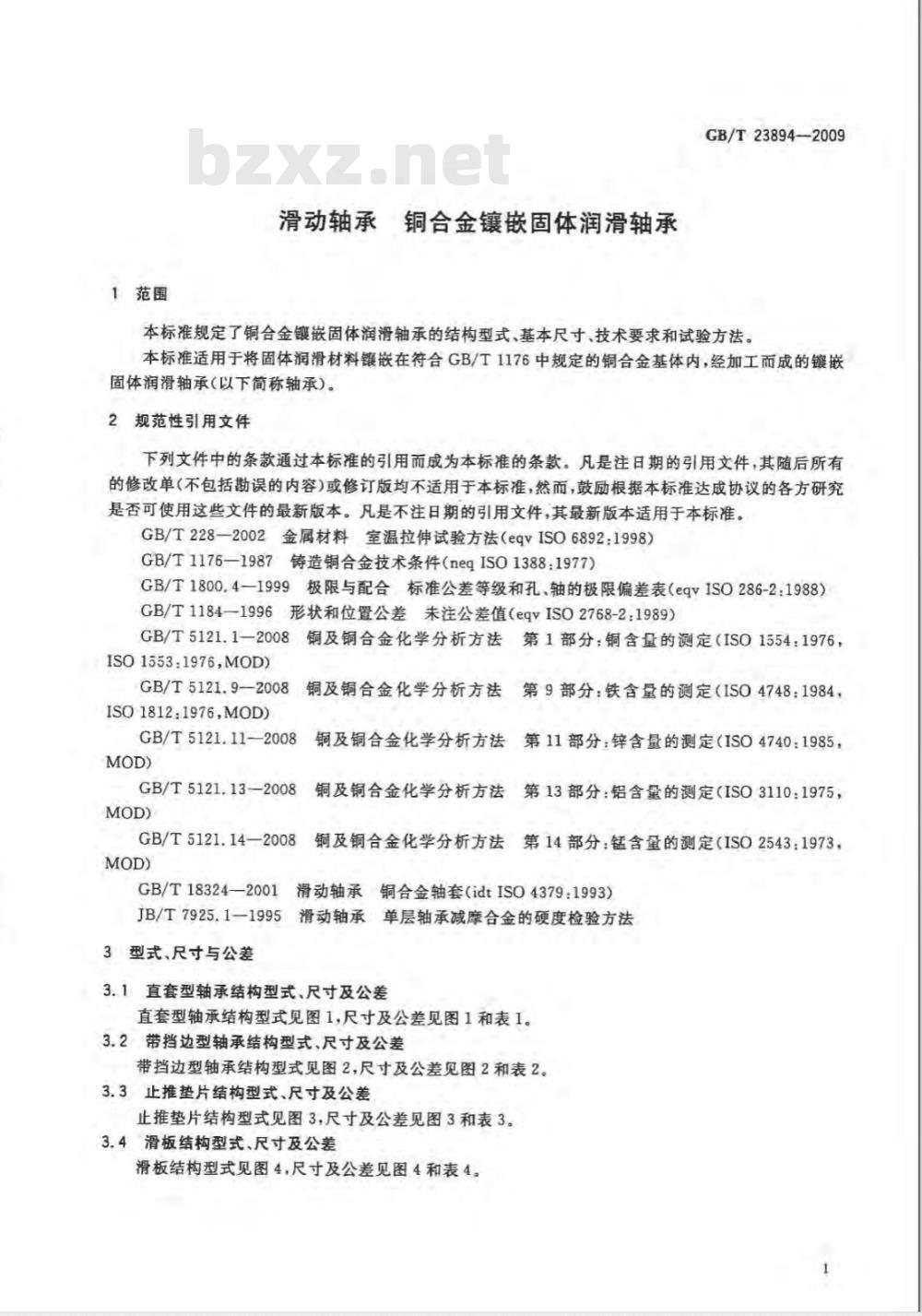

1范围
滑动轴承铜合金镶嵌固体润滑轴承GB/T23894—2009
本标准规定了铜合金镶嵌固体润滑轴承的结构型式、基本尺寸、技术要求和试验方法。本标准适用于将固体润滑材料镶嵌在符合GB/T1176中规定的铜合金基体内，经加工而成的镀嵌固体润滑轴承（以下简称轴承。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228-2002金属材料室温拉伸试验方法（eqvISO6892：1998）GB/T1176-1987铸造铜合金技术条件（neqISO1388:1977)GB/T1800.4—1999极限与配合标准公差等级和孔、轴的极限偏差表（eqvISO286-2:1988）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）CB/T5121.1-2008铜及铜合金化学分析方法第1部分：铜含量的测定（ISO1554：1976，1SO1553:1976,MOD)
GB/T5121.92008铜及铜合金化学分析方法第9部分：铁含量的测定（ISO4748：1984，ISO1812:1976,MOD)
GB/T5121.11一2008铜及铜合金化学分析方法第11部分：锌含量的测定（ISO4740:1985，MOD)www.bzxz.net
GB/T5121.13-2008
8铜及铜合金化学分析方法第13部分：铝含量的测定（ISO31101975，MOD)
GB/T5121.14一2008铜及铜合金化学分析方法第14部分：锰含量的测定（ISO2543：1973，MOD)
GB/T18324—2001
滑动轴承铜合金轴套（idtISO4379：1993）JB/T7925.1-1995滑动轴承单层轴承减摩合金的硬度检验方法3型式、尺寸与公差
3.1直套型轴承结构型式、尺寸及公差直套型轴承结构型式见图1,尺寸及公差见图1和表1。3.2带挡边型轴承结构型式、尺寸及公差带挡边型轴承结构型式见图2，尺寸及公差见图2和表2。3.3止推垫片结构型式、尺寸及公差止推垫片结构型式见图3.尺寸及公差见图3和表3。3.4滑板结构型式、尺寸及公差
滑板结构型式见图4，尺寸及公差见图4和表4。1
GB/T23894-2009
×(1~g0)
（9wry
GB/T 23894—2009
（潮）
GB/T 23894—2009
GB/T23894—2009
.9%×(9*0~0)
GB/T23894—2009
GB/T23894—2009
