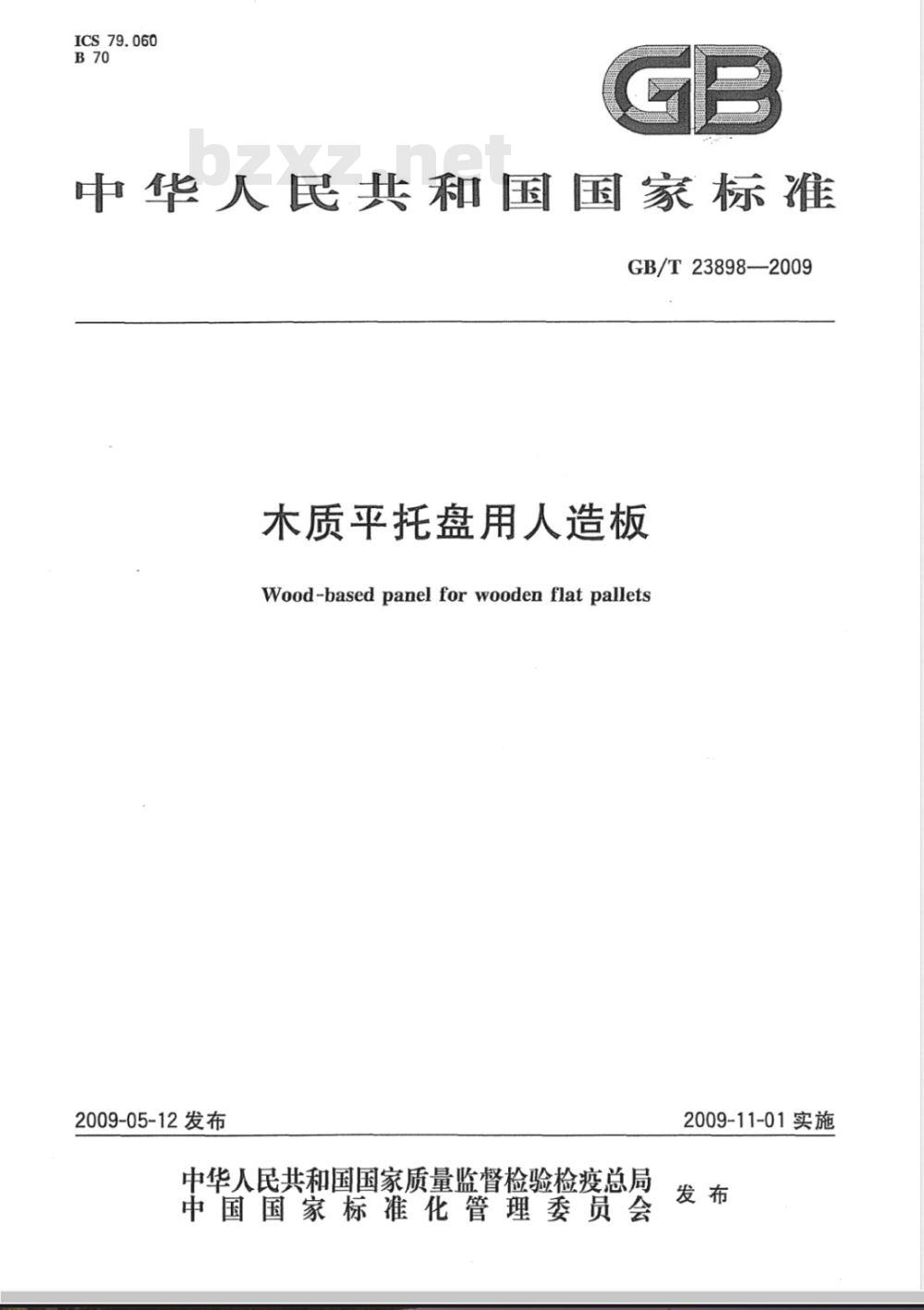

【国家标准(GB)】 木质平托盘用人造板

ICS79.060
中华人民共和国国家标准
GB/T23898—2009
木质平托盘用人造板
Wood-basedpanelfor wooden flat pallets2009-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

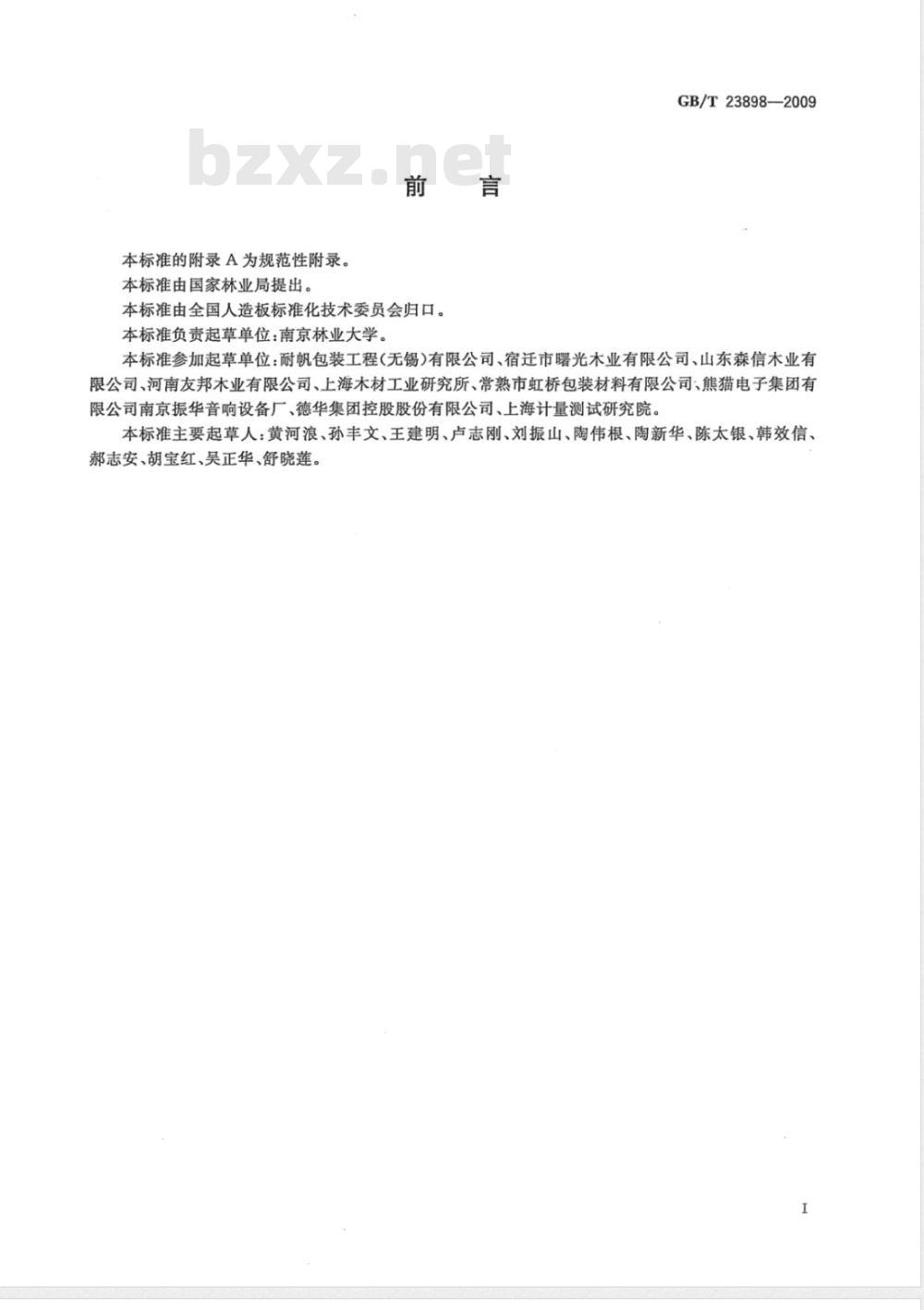

本标准的附录A为规范性附录。
本标准由国家林业局提出。
本标准由全国人造板标准化技术委员会归口。本标准负责起草单位：南京林业大学。GB/T23898—2009
本标准参加起草单位：耐帆包装工程（无锡有限公司、宿迁市曙光木业有限公司、山东森信木业有限公司、河南友邦木业有限公司、上海木材工业研究所、常熟市虹桥包装材料有限公司、熊猫电子集团有限公司南京振华音响设备厂、德华集团控股股份有限公司、上海计量测试研究院。本标准主要起草人：黄河浪、孙丰文、王建明、卢志刚、刘振山、陶伟根、陶新华、陈太银、韩效信、郝志安、胡宝红、吴正华、舒晓莲。I

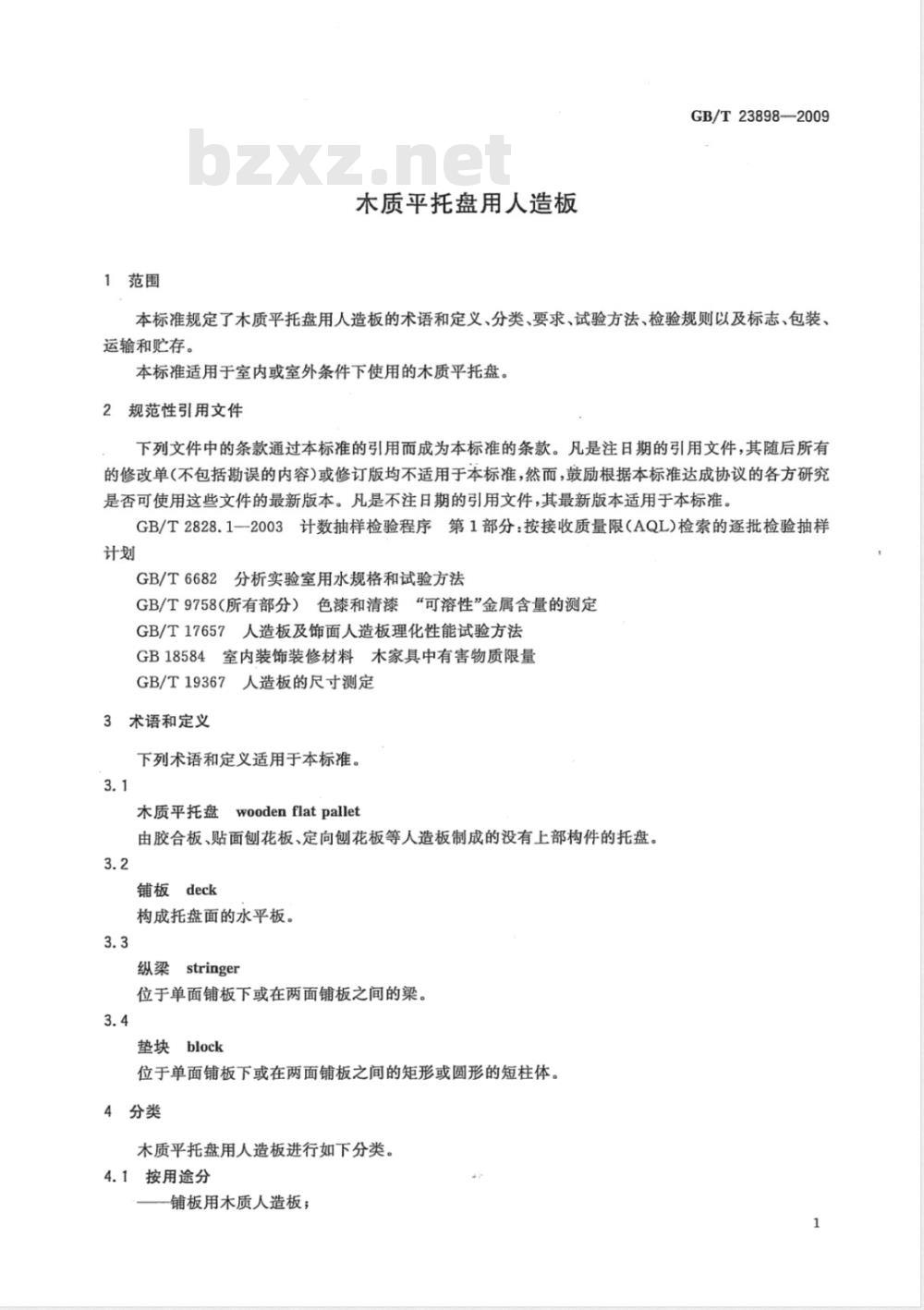

1范围
木质平托盘用人造板
GB/T23898-—2009
本标准规定了木质平托盘用人造板的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于室内或室外条件下使用的木质平托盘。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB/T6682分析实验室用水规格和试验方法GB/T9758（所有部分）色漆和清漆“可溶性”金属含量的测定GB/T17657人造板及饰面人造板理化性能试验方法GB18584室内装饰装修材料木家具中有害物质限量GB/T19367人造板的尺寸测定
3术语和定义
下列术语和定义适用于本标准。3.1
fwoodenflatpallet
木质平托盘
由胶合板、贴面刨花板、定向刨花板等人造板制成的没有上部构件的托盘。3.2
铺板deck
构成托盘面的水平板。
纵梁stringer
位于单面铺板下或在两面铺板之间的梁。3.4
垫块block
位于单面铺板下或在两面铺板之间的矩形或圆形的短柱体。4分类
木质平托盘用人造板进行如下分类。4.1按用途分
铺板用木质人造板；
GB/T23898—2009
纵梁用木质人造板；
垫块用木质人造板。
4.2按板材种类分
一胶合板；
一其他人造板。
5要求
5.1材料
室内使用的木质平托盘用人造板应采用脲醛树脂胶粘剂或与其性能相近的胶粘剂；室外使用的木质平托盘用人造板应采用酚醛树脂胶粘剂或与其性能相近的胶粘剂5.2规格尺寸
木质平托盘用人造板的规格寸应符合表1的规定。表1
注：特殊尺寸由供需双方协议。5.3尺寸公差
木质平提
木质平托
公称厚度
木质平托盘用人造板的规格尺寸915.1220.1830,2135,2440
人造板长度和宽度规格尺寸公差为主人造板厚度公差应符合表2的规定。表2木质平托盘用大造板的厚度公差每张板内的厚度允差
外观质量
单位为毫米
912415822759000
单位为毫米
厚度的允差
用于制作铺板的木质盘用人造板，其外观质量应符合表3和表4的规。木质平托盘用胶合板的外观质量检量项目
透胶、渗胶
板面污染
边角开胶
表板叠离
芯板叠离
不超过板面积/%
不超过板面积/%
同一胶层开胶总长度不超过/mm
单个最大宽度/mm
单个最大长度占板长/%
紧贴表板的
芯板登离
单个最大宽度/mm
每米板宽内条数
其他各层离缝的最大宽度/mm
允许有不影响强的初腐象征，但面积不超过板面积的1%
补片、补条
板边缺损
检量项目

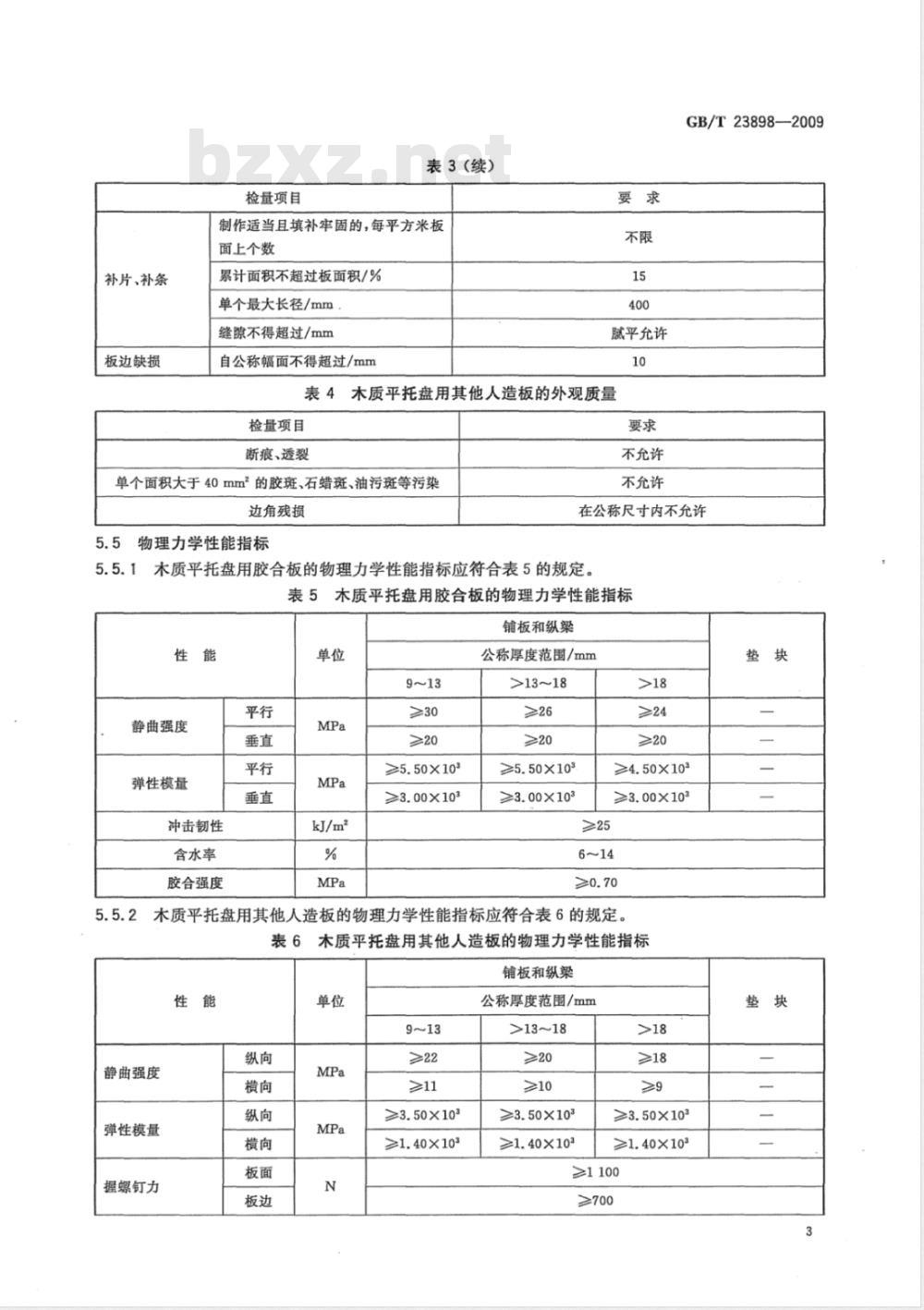

表3(续）
制作适当且填补牢固的，每平方米板面上个数
累计面积不超过板面积/%
单个最大长径/mm
缝隙不得超过/mm
自公称幅面不得超过/mm
腻平允许
表4：
木质平托盘用其他人造板的外观质量检量项目
断痕、透裂
单个面积大于40mm2的胶斑、石蜡斑、油污斑等污染边角残损
物理力学性能指标
不允许
不允许
GB/T23898—2009
在公称尺寸内不允许
5.5.1木质平托盘用胶合板的物理力学性能指标应符合表5的规定。5木质平托盘用胶合板的物理力学性能指标表5
铺板和纵梁
静曲强度
弹性模量
冲击韧性
含水率
胶合强度
≥5.50×103
≥3.00×103
公称厚度范围/mm
>13~18
≥>20
≥5.50×103
≥3.00×103
≥4.50×103
≥3.00×103
木质平托盘用其他人造板的物理力学性能指标应符合表6的规定。表6木质平托盘用其他人造板的物理力学性能指标铺板和纵梁
静曲强度
弹性模量
握螺钉力
≥3.50×103
≥1.40×103
公称厚度范围/mm
>13~18
≥3.50×103
≥1.40×103
≥3.50×103
≥1.40×103
≥1100
GB/T23898-—2009
冲击韧性
含水率
2 h吸水厚度膨胀率(室内)
24h吸水厚度膨胀率(室外)
内结合强度
甲醛释放量
室内用木质平托盘通
产品名称
胶合板
其他人造板
表6(续）
铺板和纵梁
公称厚度范围/mm
造板的甲醛释放量限量应符合表7的规定。表7
试验方法
干燥器法
木质托盘用人造板的甲醛释放量限量限量标志
穿孔萃取法
、汞限量
可溶性铅、铬
mg/100g
ng/100g
木质平托盘用人造板中可溶性铅、镉、铬、汞的含量应符合表8的规定。①8木质平托盘用人造板中可溶性铅、镐、铬、汞限量要康目
可性铅
阿罐理锅
可路书
可溶性汞
试验方法
规格尺寸检验
6.1.2长度和宽度的尺寸测定按GB/T19367的规定进行。6.1.3厚度的尺寸测定按GB/T19367的规定进行。6.2外观质量检验
限量值
单位为毫克每千克
按照木质平托盘用人造板的外观质量要求，采用目测和钢板尺、卡尺等检量工具进行逐项检验。6.3理化性能试验方法
6.3.1取样和试件制取
6.3.1.1样本应在存放24h以上的产品中抽取。6.3.1.2试件在样本的任意部位截取。6.3.1.3试件尺寸和数量：试件尺寸和每张板上试件数量见表9。4
试验项目
胶合强度
静曲强度、弹性模量
握螺钉力
冲击韧性
含水率
甲醛释放量（干燥器法）
表9试件尺寸和每张板上试件数量试件尺寸/mm
100×25
长20h+50，但不
小于200，宽50
150×50
300×20
/100×100
甲醛释放量（穿孔萃取法处
吸水厚度膨胀屏
内结合强具
可溶性铅、镉
铬、汞
注：h为试代的分
公称厚度。
6.3.2胶合强
最度的测定
按GB/T
20×20
的规定进行
6.3.3内结备富的测定
按GB/T765%
的规定进行
6.3.4吸水厚度腻胀率的测定
按GB/T1
的规定进行
6.3.5静曲强度和
性模量的测定
按GB/T17657规定进行
6.3.6握螺钉力的领质
按GB/T17657的频
6.3.7冲击韧性性能的测定
按GB/T17657的规定进行，
6.3.8含水率的测定
按GB/T17657的规定进行。
6.3.9甲醛释放量的测定
刨花板/个
任意板边5cm处锯制
总质量约330g
甲醛释放量按GB/T17657的规定进行。6.3.10可溶性重金属的测定
GB/T23898—2009
胶合板/个
木质平托盘用人造板中可溶性重金属铅、镉、铬、汞的测定可按附录A的规定进行。7检验规则
7.1检验分类
型式检验和出厂检验。
7.1.1出厂检验项目包括：
十一层
GB/T23898-—2009
规格尺寸；
外观质量；
理化性能：木质平托盘用胶合板包括含水率、胶合强度、静曲强度、甲醛释放量，其他人造板包括含水率、吸水厚度膨胀率、内结合强度、静曲强度、甲醛释放量。7.1.2型式检验项目包括第5章中的全部项目。7.1.3有下列情况之一时，应进行型式检验：-新产品投产、定型鉴定；
-正式生产后，结构、材料、工艺有较大改变；一正常生产时，每年进行一次；一产品停产半年以上，恢复生产时；国家质量监督部门要求进行时。7.2外观质量检验
外观质量的检验抽样采用GB/T2828.1一2003中二次抽样方案，检查水平为Ⅱ，接收质量限(AQL)为4.0，见表10。
外观质量抽样方案
批量范围
《150
151~280
281～500
501~1200
1201～3200
3201~10000
注：超过10000张按另一批处理。7.3规格尺寸检验
样本量
累计样本量
合格判定数
单位为张
不合格判定数
厚度公差、长度公差和宽度公差检验抽样采用GB/T2828.1—2003中的二次抽样方案，检查水平为I，接收质量限（AQL)为4.0，抽样方案见表11。表11规格尺寸抽样方案
批量范围
≤280
281～500
样本量
累计样本量
合格判定数
单位为张
不合格判定数
批量范围
501~1200
1201~3200
3201~10000
注：超过10000张按另
7.4理化性能检验
理化性能检验的
批处理。
表11（续）
样本量
累计样本量
合格判定数
GB/T23898—2009
单位为张
不合格判定数
案见表12，初检样本检验结果有某项指标不合格时，允许进行复检一次，在同批产品中加倍抽取样晶对不合格项进行复检，复检后全部合格，判为合格，有一项不合格，判为不合格。
提交检查批的成昂板数量
理化性能抽样方案
初检抽样数下载标准就来标准下载网
复检抽样数
单位为张
7.5判定规则
成品人库感成批拨交时，应进行外观质量、规格尺寸理化性能检验。样昂应从拨交批中按7.2～7.4抽样方案随机捕取。全部检验项目合格时，判定该批产品为合格批，否则为不合格。8
标志、包装、运输和贮存
8.1标志
每个包装贴
、厂名、厂址、电话生产目期、生产批号、检验员工号、等念鑫证，注明品名、规格型号
级、产品标准号等。
8.2包装
产品应按同一规格贫别包
8.3运输
运输过程中要防水、防潮、防爆晒。8.4购存
应存放在干燥、通风的仓库或棚内，注意防潮、防晒。GB/T238982009
A.1原理
附录A
（规范性附录）
可溶性重金属（铅、镉、铬、汞)的测定以0.07mol/L盐酸溶液萃取人造板样品中的可溶性重金属，用火焰原子吸收光谱法测定萃取溶液中可溶性铅、镉、铬元素的含量，用氢化物发生原子吸收光谱法测定萃取溶液中可溶性汞元素的含量。A.2试剂
除特殊要求外，所用试剂至少为分析纯试剂，所用水符合GB/T6682中三级水的要求。A.2.1盐酸溶液：0.07mol/L。
A.2.2盐酸溶液2mol/L。
A.2.3硝酸溶液：1：1(体积比）。A.2.4铅、、铬、汞标准溶液：浓度1000mg/L。A.3仪器
火焰原子吸收光谱仪：配备铅、镉、铬空心阴极灯，并装有可通人空气和乙炔的燃烧器。A.3.1
原子吸收光谱仪：配备汞空心阴极灯，并能与氢化物发生器配套使用。A.3.2
粉碎设备：粉碎机。
A.3.4不锈钢金属筛：孔径0.2mm、0.5mm、0.9mm。天平：精度0.1mg。
恒温振荡水槽：振荡频率60次/min、控温精度（37.0士1.0）℃。A.3.6
酸度计：精度为士0.2pH单位。
微孔滤膜：孔径0.45μm。
容量瓶：25mL、50mL、100mL、1000mL。A.3.9
移液管：1mL、2mL、5mL、10mL、25mL。具塞锥形瓶：100mL（需用1：1硝酸溶液浸泡24h，然后用水清洗并干燥）。A.3.11
烧杯：50mL（需用1：1硝酸溶液浸泡24h，然后用水清洗并干燥）。A.4试验步骤
A.4.1样品的制备
从3块人造板试样中锯制10块试件，尺寸为50mm×50mm，分别在各试件的中部等量钻取适量样品，全部放人粉碎机中粉碎，粉碎后样品应全部通过0.9mm孔径的不锈钢金属筛，其中0.5mm孔径不锈钢金属筛通过量大于90%，0.20mm孔径不锈钢金属筛通过量大于45%。将粉碎后试样充分均匀分为两份，一份用于水分测定，一份用于可溶性铅、镉、铬、汞测定。A.4.2试样含水率的测定
称取试样(A.4.1)5g(精确至0.2mg)均匀地分散于已恒重过的虹15cm玻璃培养血中并置于恒温干燥箱中，于(103土2)℃条件下干燥6h，干燥后的试样应立即置于干燥器中冷却，待冷却至室温后称重，精确至0.2mg。试样含水率按式（A.1）计算。8
式中：
H——粉碎后试样的含水率，%；H=
试样干燥前重量，单位为克（g)；m。
m,—试样干燥后重量，单位为克(g)。A.4.3样品处理
按GB18584的要求进行。
A.4.4标准溶液的配制
(m。一m,)
GB/T23898—2009
用移液管分别吸取10.0mL、10.0mL、10.0mL、1.0mL浓度为1000mg/L铅、镉、铬、汞标准溶液于100mL、100mL、100mL、1000mL棕色容量瓶中，并用0.07mol/L盐酸溶液稀释至刻度，即获得100mg/L、10mg/L、10mg/L、1.0mg/L铅、镉、铬、汞标准溶液。依此标准溶液配制测试用标准参比溶液。
A.4.5测试
A.4.5.1可溶性铅含量的测定按GB/T9758进行。A.4.5.2可溶性镉含量的测定按GB/T9758进行。A.4.5.3可溶性铬含量的测定按GB/T9758进行。A.4.5.4可溶性汞含量的测定按GB/T9758进行。A.5
结果的计算
试样中可溶性铅、镉、铬、汞元素的含量，按式(A.2)计算。c
式中：
(cc)V× F
m(1-H)
C试样中可溶性铅、镉、铬、汞元素的含量，单位为毫克每千克(mg/kg)；Co
空白溶液(0.07mol/L盐酸溶液）的测试浓度，单位为微克每毫升(μg/mL)；试验溶液的测试浓度，单位为微克每毫升(μg/mL)；盐酸萃取溶液的体积，单位为毫升(mL）；试验溶液的稀释倍数；
称取的试样量，单位为克（g)；试样中含水率，%。
.（A.2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
