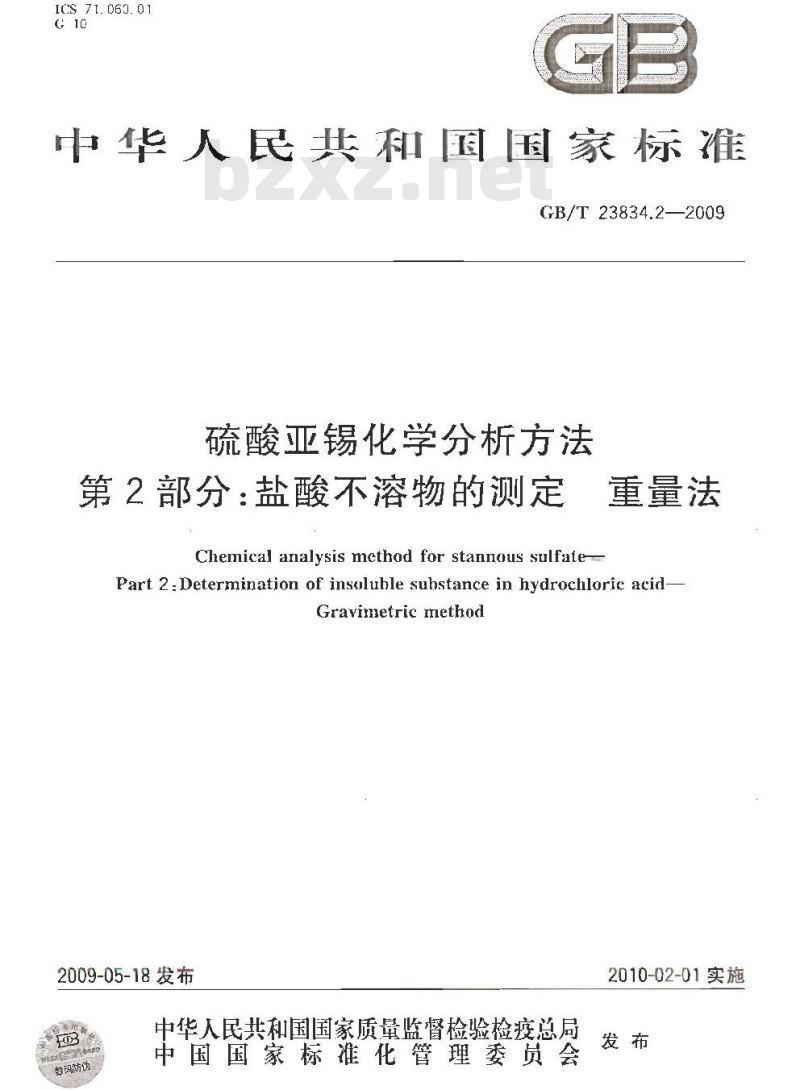

【国家标准(GB)】 硫酸亚锡化学分析方法 第2部分：盐酸不溶物的测定 重量法

ICS 71.063.01
G 1℃
中华人民共和国国家标准
GB/T 23834.22009
硫酸亚锡化学分析方法
第2部分：盐酸不溶物的测定
Chemical analysis method for stannous sulfate重量法
Part 2:Determination of insoluhle suhstance in hydrochlorie acid-Gravinetric method
2009-05-18发布
中华人民共和国国家质量监督检验检疫总局数码防饭
中国国家标准化管理委员会
2010-02-01实施

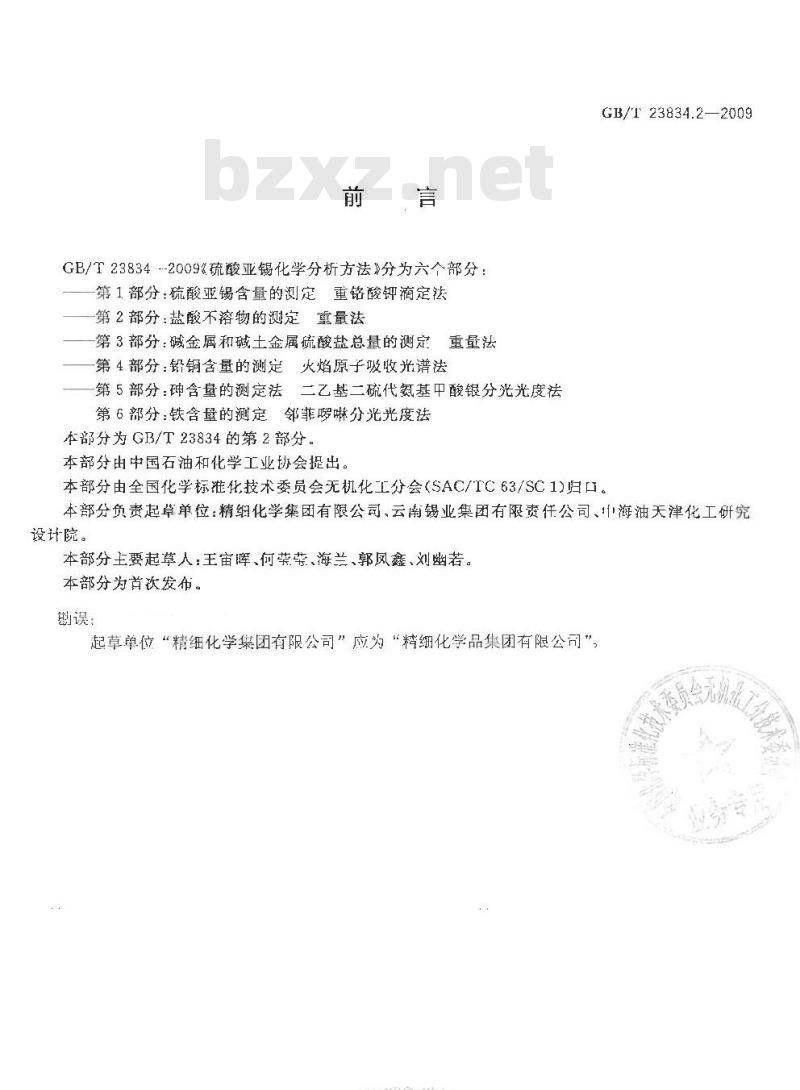

GB/T23834--2009《硫酸亚锡化学分析方法》分为六个部分：第1部分：硫酸亚锡含量的测定重铬酸钾滴定法第2部分：盐酸不溶物的测定重量法第3部分：碱金属和碱土金属硫酸盐总量的测定重量法一第4部分：铅铜含量的测定火焰原子吸收光谱法第5部分：砷含量的测定法二乙基二硫代氨基中酸银分光光度法第6部分：铁含量的测定邻菲啰啉分光光度法本部分为GB/T23834的第2部分。本部分由中国石油和化学工业协会提出。GB/T23834.2—2009
本部分由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1)归口。本部分负责起草单位：精组化学集团有限公司、云南锡业集团有限责任公司、海油天津化工研究设计院。
本部分主要起草人：王宙晖、何芜、海兰、郭凤鑫、刘幽若。本部分为首次发布。
勘误：
起草单位“精细化学集团有限公司”应为“精细化学品集团有限公司”HYYKAONIKAca

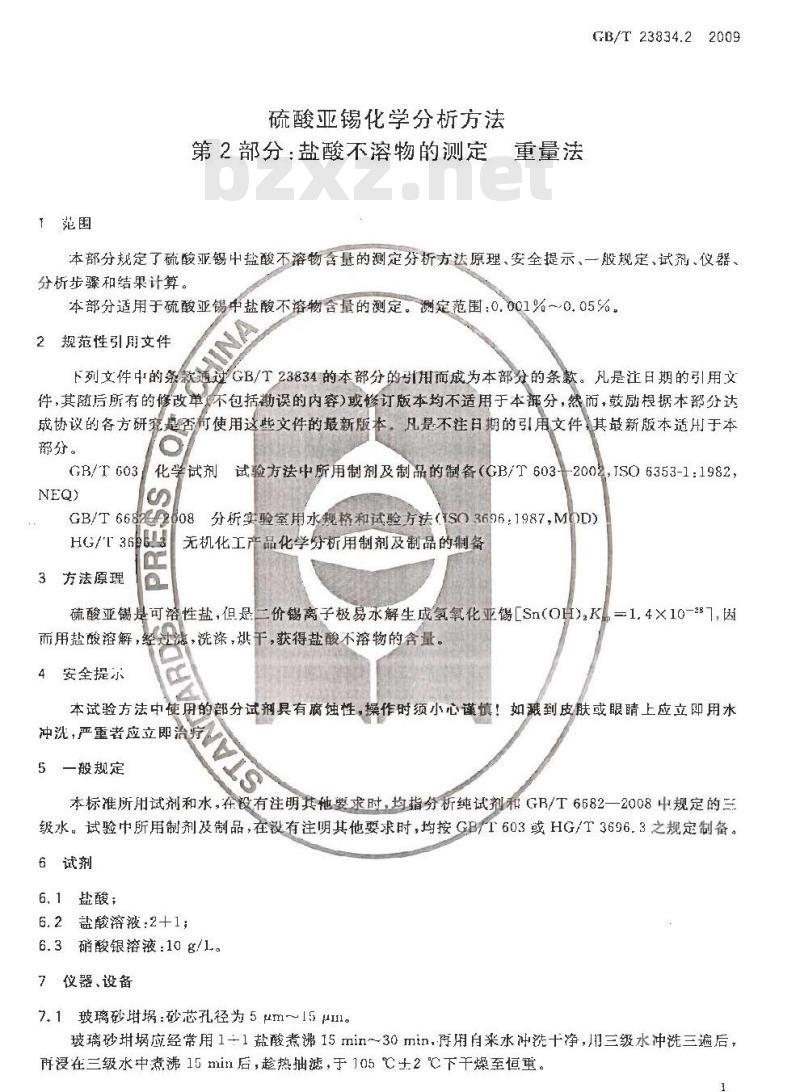

1范围
硫酸亚锡化学分析方法
第2部分：盐酸不溶物的测定
重量法
GB/T 23834.22009
本部分规定了硫酸亚锡中盐酸不溶物含量的测定分析方法原理、安全提示、一般规定、试剂、仪器，分析步骤和结果计算。
本部分适用于硫酸亚锡中盐酸不溶物含量的测定。测定范围：0.001%~005%。2规范性引用文件
下列文件中的条款
过GB/T23834的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单不包括勘误的内容）或修订版本均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否前使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本部分。
GB/T G03
化学试剂试验方法中所用制剂及制品的制备（GB/T603-—2002，JSO6353-1:1982，SwwW.bzxz.Net
GB/T6682808分析实验室用水规格和试验方法（TSO3696:1987,MOD）HG/T36
3方法原理
无机化工产品化学分析用制剂及制品的制备硫酸亚锡是可浴性盐，但是二价锡离子极易水解生成氢氧化亚锡[Sn（OH），K，一1.4×10-25，因而用盐酸溶解，经
安全提示
滤，洗涤，烘干，获得盐酸不溶物的含量。本试验方法中使用的部分试剂具有腐蚀性，操作时须小心谨慎！如哦到皮肤或眼睛上应立即用水冲洗，严重者应立即治疗
5一般规定
本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T6682一2008中规定的至级水。试验中所用制剂及制品，在没有注明其他要求时，均按GBT603或HG/T3696.3之规定制备。6试剂
6.1盐酸；
6.2盐酸溶液:2+1;
6.3硝酸银溶液：10g/1-。
7仪器、设备
7.1玻璃砂埚：砂芯孔径为5μm～15μI1。玻璃砂埚应经常用1+1盐酸煮沸15 min~30 min,再用自来水冲洗十净，月三级水冲洗三遍后，再浸在三级水中煮沸15min后，趁热抽滤，于105℃土2C下干燥至恒重。GB/T23834.2—2009

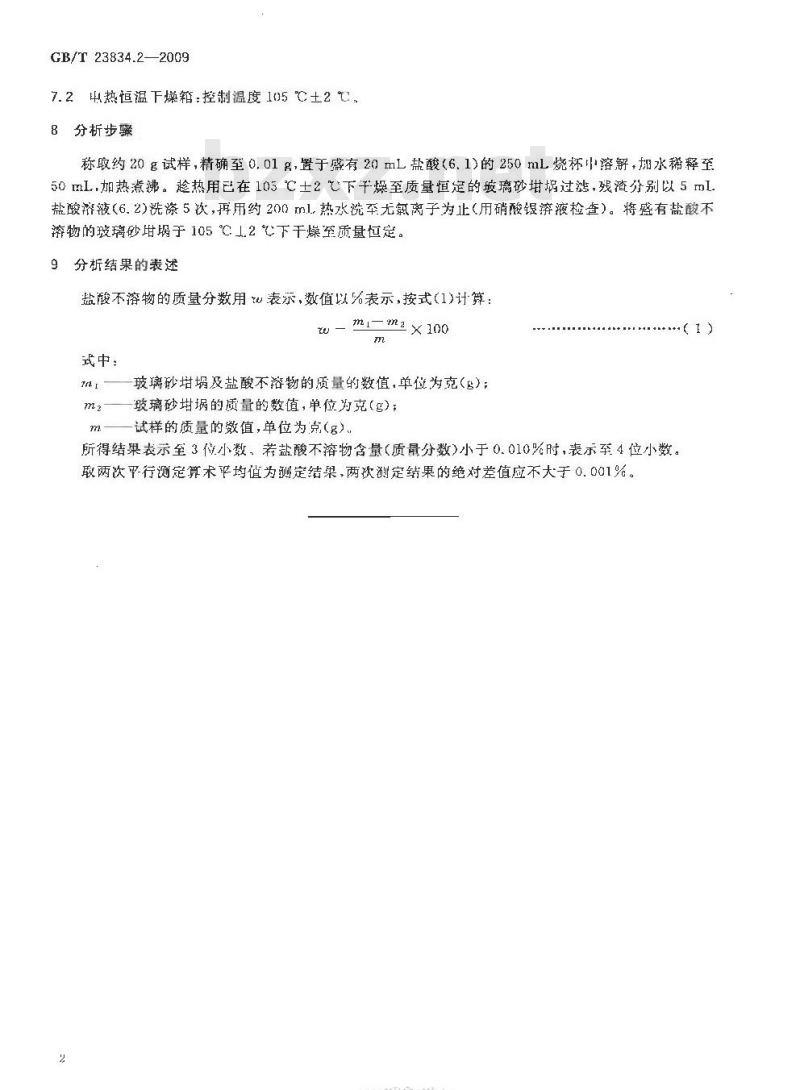

7.2热恒温下燥箱：控制温度105℃±2℃。8分析步骤
称取约20g试样，精确至0,01g,置于盛有20mL盐酸(6.1)的250mL烧杯中溶解，加水稀释至50mL加热煮沸。趁热用已在105℃士2℃下千燥至质量恒定的玻璃砂甘坞过滤，残渣分别以5ml盐酸溶液(6.2)洗涤5次，再用约200ml.热水洗卒无氯离子为止(用硝酸银溶液检查）。将盛有盐酸不物的玻璃砂蜗于105℃1.2℃下干燥室质量忆定。9分析结果的表述
盐酸不溶物的质量分数用也表示，数值以%表示，按式（1)计算：m/二m2×100
式中：
n1——玻璃砂埚及盐酸不溶物的质量的数值.单位为克(g)；玻璃砂的质量的数值，单位为克（g)；m2
试样的质量的数值，单位为克（g）。1
所得结果表示至3位小数，若盐酸不溶物含量(质最分数)小于0.010%时，表示至4位小数。取两次平-行测定算术求均值为测定结果，两次测定结果的绝对差值应不大于0.001%。TYKAONIKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
