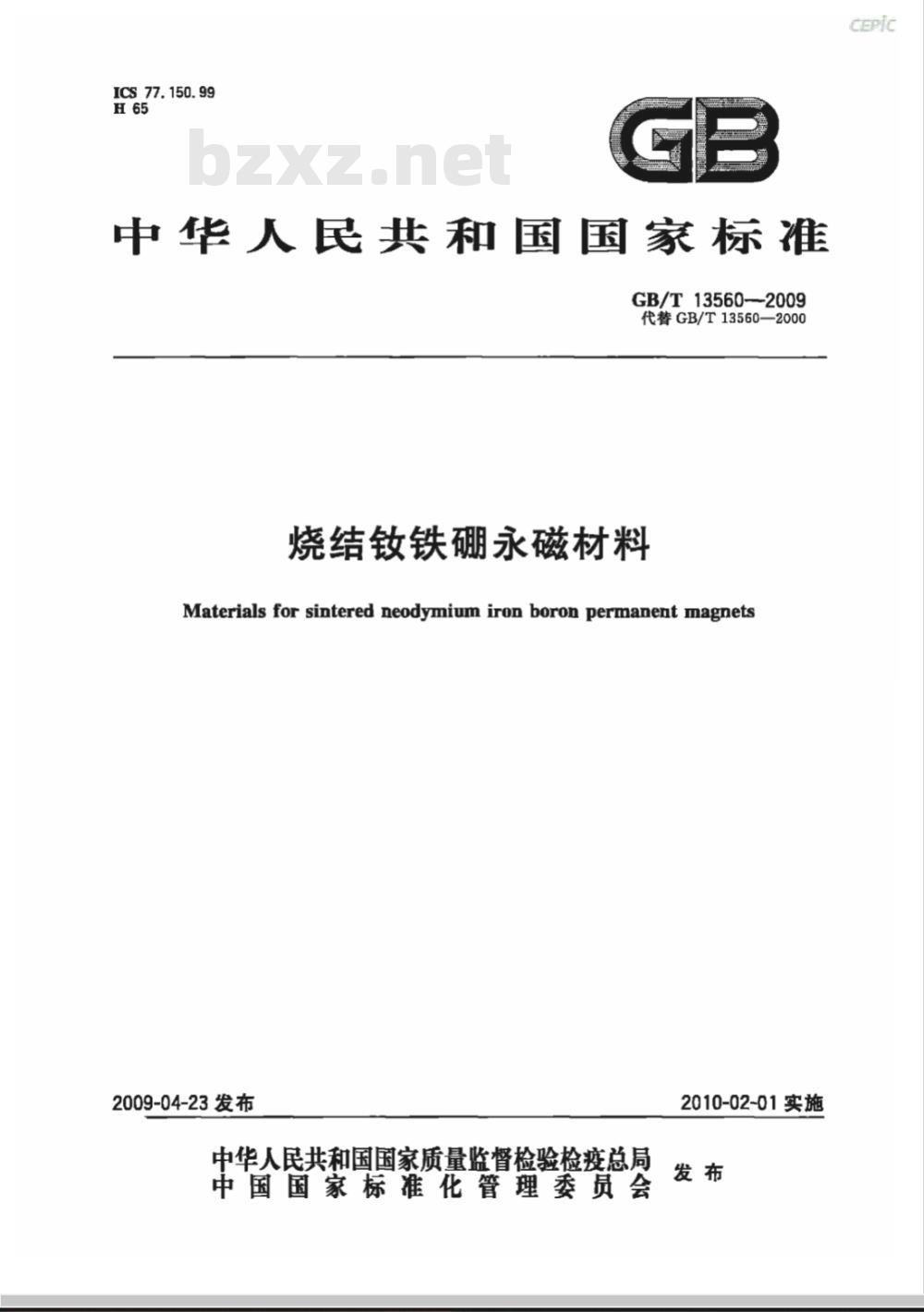

【国家标准(GB)】 烧结钕铁硼永磁材料

ICS 77.150.99
中华人民共和国国家标准
GB/T13560-2009
代替GB/T13560-2000
烧结钕铁硼永磁材料
Materials for sintered neodymium iron boron permanent magnets2009-04-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

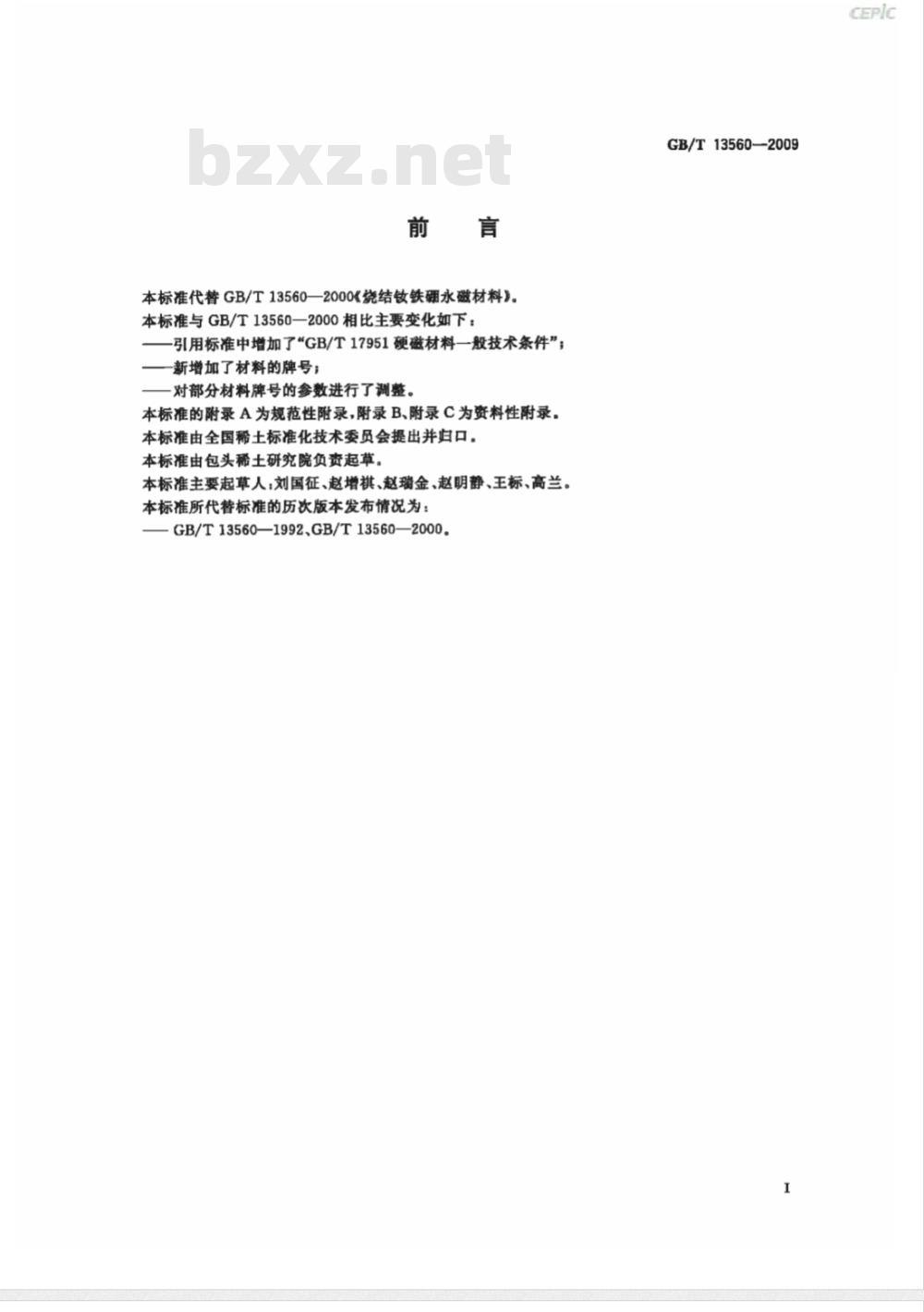

本标准代替GB/T13560—2000《烧结钕铁硼永磁材料》。本标准与GB/T13560—2000相比主要变化如下：引用标准中增加了“GB/T17951硬磁材料一般技术条件”；新增加了材料的牌号；
对部分材料牌号的参数进行了调整。本标准的附录A为规范性附录，附录B、附录C为资料性附录。本标准由全国稀土标准化技术委员会提出并归口。本标准由包头稀土研究院负责起草。本标准主要起草人：刘国征、赵增祺、赵瑞金、赵明静、王标、高兰。本标准所代替标准的历次版本发布情况为：GB/T13560—1992、GB/T13560—2000。GB/T 13560—2009

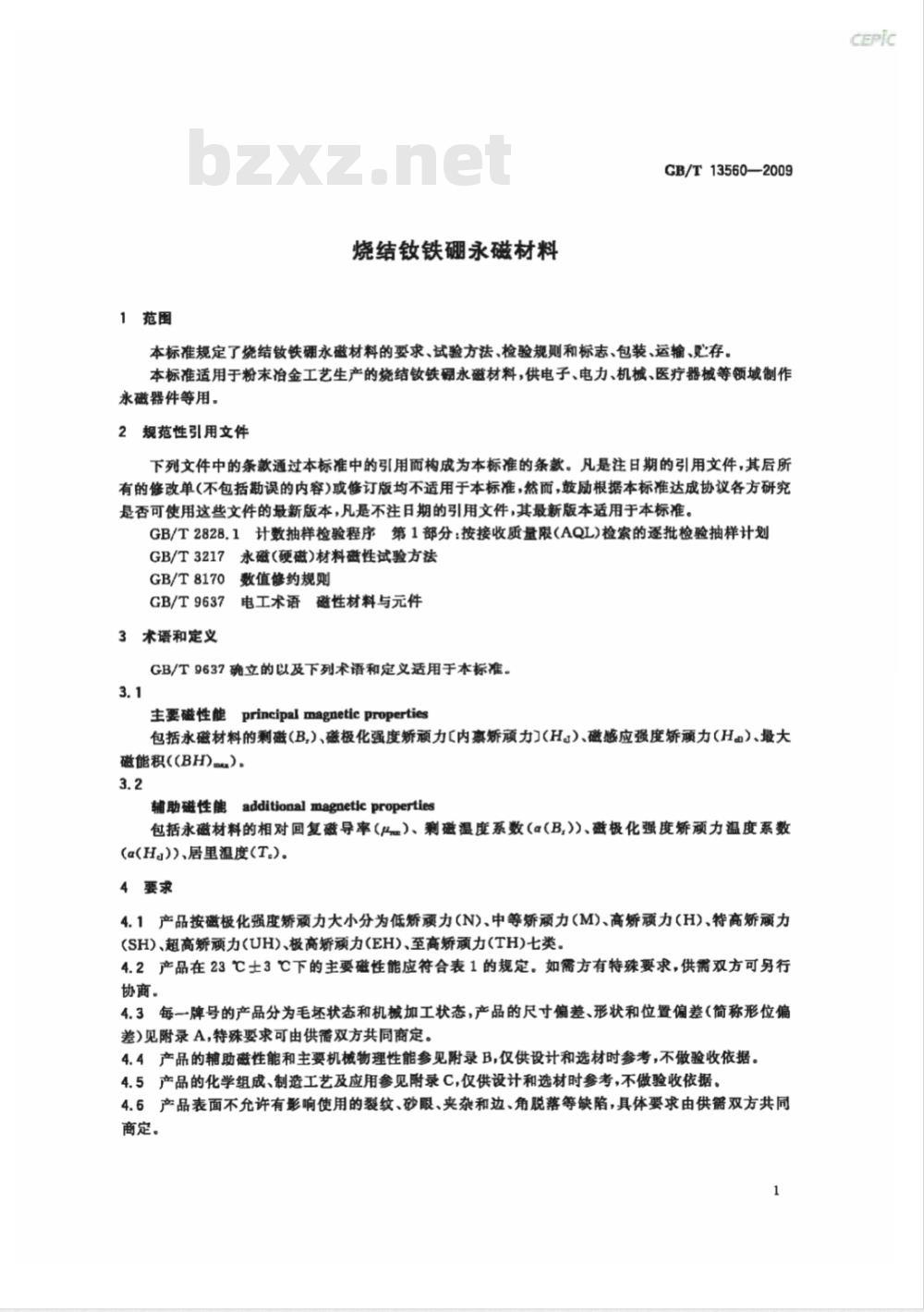

1范围
烧结钕铁硼永磁材料
GB/T13560—2009
本标准规定了烧结钕铁硼永磁材料的要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于粉末冶金工艺生产的烧结钕铁翻永磁材料，供电子、电力、机械、医疗器械等领域制作永磁器件等用。
2规范性引用文件
下列文件中的条款通过本标准中的引用而构成为本标准的条款。凡是注日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T3217永磁（硬磁）材料磁性试验方法数值修约规则
GB/T8170
7电工术语磁性材料与元件
GB/T9637
3术语和定义
GB/T9637确立的以及下列术语和定义适用于本标准3.1
主要磁性能principalmagneticproperties包括永磁材料的剩磁（B,）、磁极化强度矫顽力【内烹矫顽力（H。）、磁感应强度矫顽力（H）、最大磁能积((BH)mα)，
辅助磁性能additionalmagneticproperties包括永磁材料的相对回复磁导率（）、剩磁温度系数(α(B,）)、磁极化强度矫顽力温度系数(a(Ha))、居里温度(T.)。
4要求
4.1产品按磁极化强度矫顽力大小分为低矫顽力(N)、中等矫顽力（M)、高矫顽力（H)、特高矫顽力(SH)、超高矫顽力(UH)、极高矫顽力(EH)、至高矫顽力(TH)七类。4.2产品在23℃士3℃下的主要磁性能应符合表1的规定。如需方有特殊要求，供需双方可另行协商。
4.3每一牌号的产品分为毛坏状态和机械加工状态，产品的尺寸偏差、形状和位置偏差（简称形位偏差)见附录A，特殊要求可由供需双方共同商定。4.4产品的辅助磁性能和主要机械物理性能参见附录B，仅供设计和选材时参考，不做验收依据。4.5产品的化学组成、制造工艺及应用参见附录C，仅供设计和选材时参考，不做验收依据。4.6产品表面不允许有影响使用的裂纹、砂眼、夹杂和边、角脱落等缺陷，具体要求由供需双方共同商定。

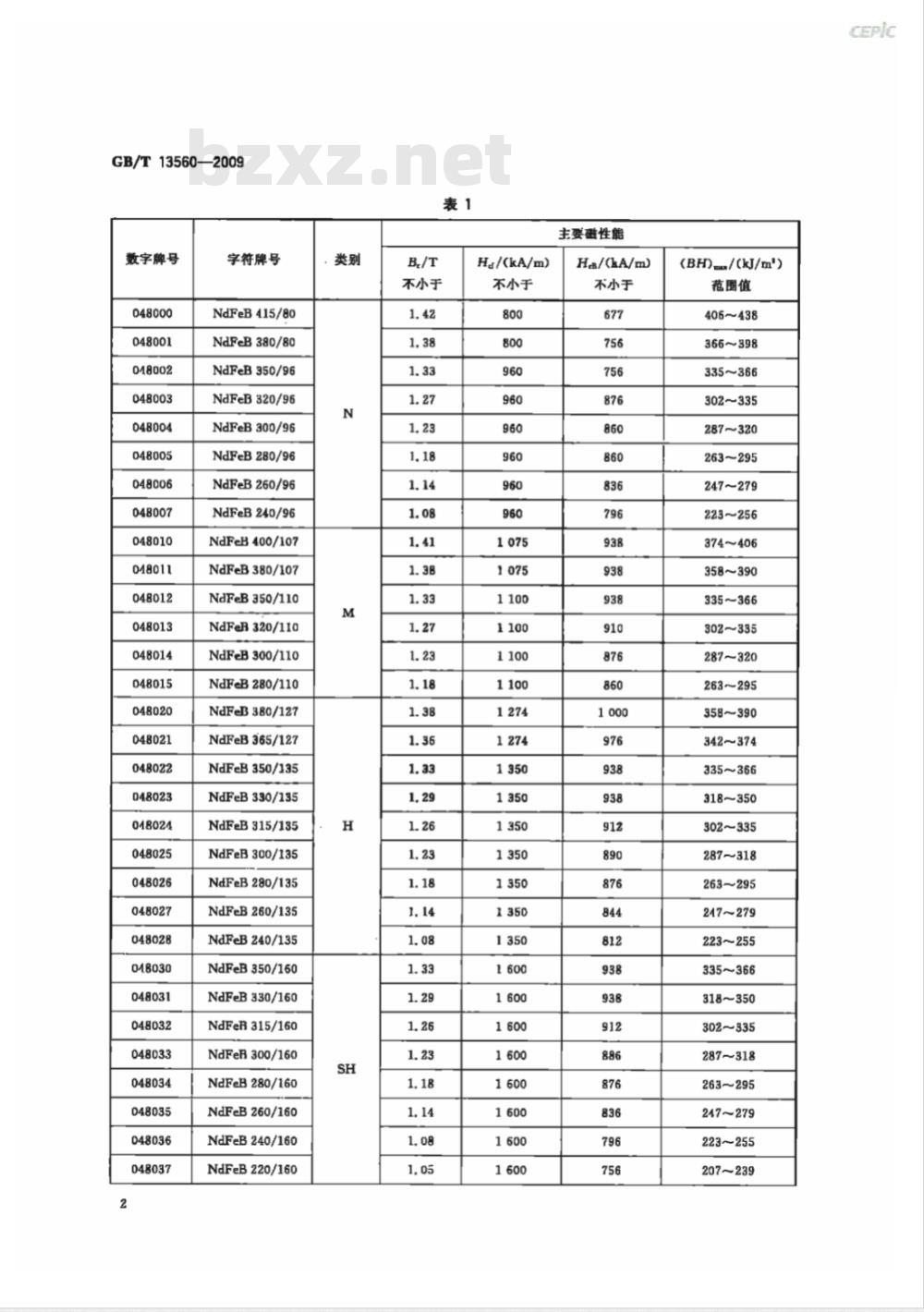

GB/T13560—2009
数字牌号
048000
048001
048002
048003
048004
048005
048006
048007
048010
048011
048012
048013
048014
048015
048020
048021
048022
D48023
048024
048025
048026
048027
048028
048030
048031
048032
048033
048034
048035
048036
048037
字符牌号
NdFeB415/80
NdFeB380/80
NdFeB350/96
NdFeB320/96
NdFeB300/96bZxz.net
NdFeB280/96
NdFeB260/96
NdFeB 240/96
NdFeB400/107
NdFeB380/107
NdFeB350/110
NdFeR 320/110
NdFeB 300/110
NdFeB280/110
NdFeB380/127
NdFeB 365/127
NdFeB 350/135
NdFeB 330/135
NdFeB315/135
NdFeB300/135
NdFeB280/135
NdFeB260/135
NdFeB240/135
NdFeB350/160
NdFeB 330/160
NdFeR315/160
NdFeR300/160
NdFeB 280/160
NdFeB 260/160
NdFeB240/160
NdFeB220/160
不小于
Ha/(kA/m)
不小于
主要磁性能
Hs/(kA/m)
不小于
(BH)m/(kJ/m\)
范围值
406~438
366~398
335~366
302~335
287~320
263~295
247~279
223~256
374~406
358~390
335~366
302~335
287~320
263~295
358~390
342~374
335~366
318350
302~335
287~318
263~295
247~279
223~255
335~366
318~350
302~335
287~318
263~295
247~279
223~255
207~239
数字牌号
048040
048041
048042
048043
048044
048045
048050
048051
048052
048053
048060
048061
试验方法
字符牌号
NdFeB 300/200
NdFeB280/200
NdFeB260/200
NdFeB240/200
NdFeB220/200
NdFeB210/200
NdFeB280/240
NdFeB260/240
NdFeB240/240
NdFeB220/240
NdFeB 240/260
NdFeB.220/278

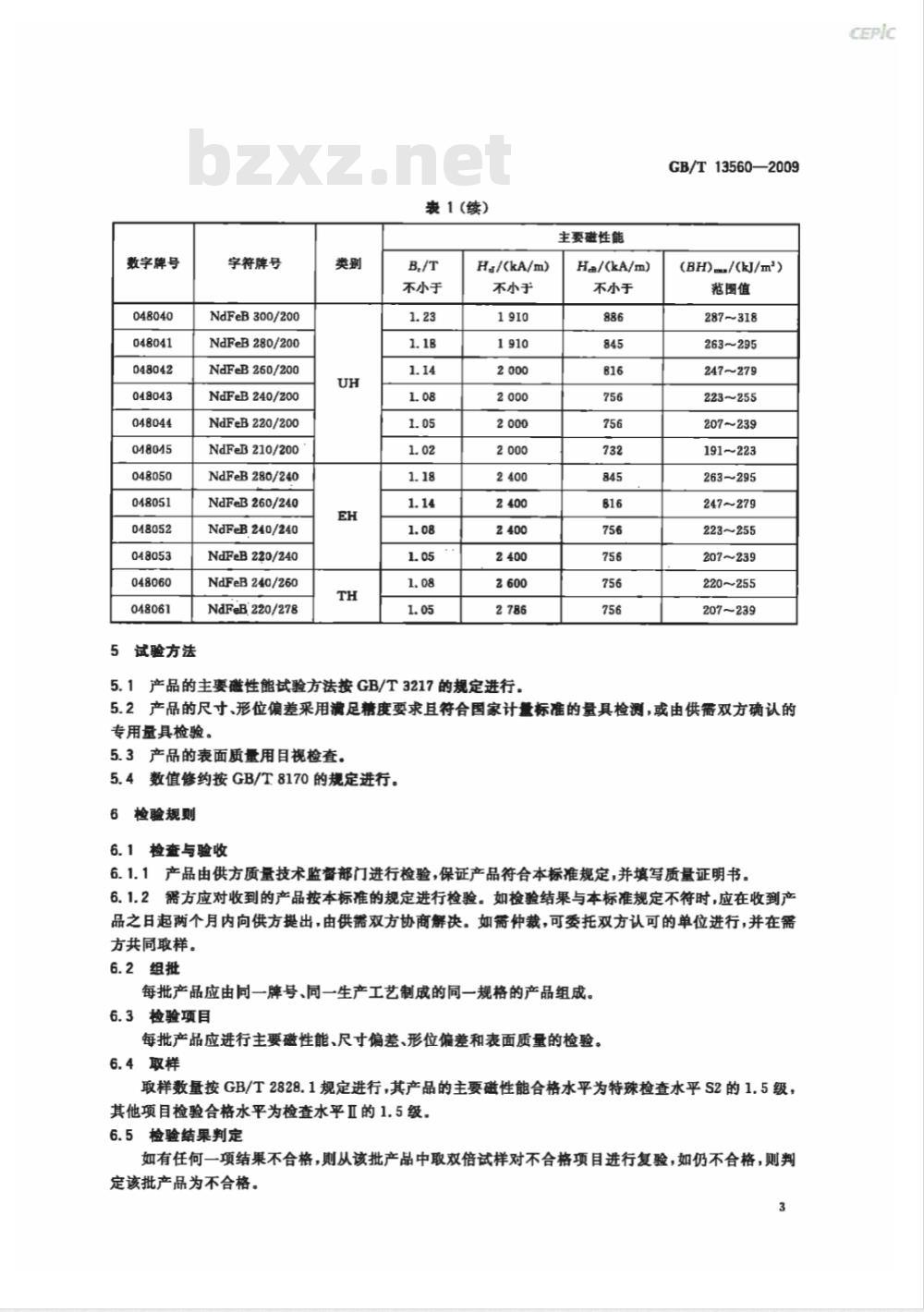

表1 (续)
不小于
Ha/(kA/m)
不小于
5.1产品的主要性能试验方法按GB/T3217的规定进行，主要磁性能
Ha/(kA/m)
不小于
GB/T13560—2009
(BH)/(kJ/m)
范国值
287~318
263~295
247~279
223~255
207~239
191223
263~295
247~279
223~255
207~239
220~255
207~239
5.2产品的尺寸、形位偏差采用满足精度要求且符合国家计量标准的量具检测，或由供需双方确认的专用量具检验。
5.3产品的表面质量用目视检查。5.4数值修约按GB/T8170的规定进行。6检验规则
6.1检查与验收
6.1.1产品由供方质量技术监督部门进行检验，保证产品符合本标准规定，并填写质量证明书6.1.2需方应对收到的产品按本标准的规定进行检验。如检验结果与本标准规定不符时，应在收到产品之日起两个月内向供方提出，由供需双方协商解决。如需仲裁，可委托双方认可的单位进行，并在需方共同取样。
6.2组批
每批产品应由同一牌号、同一生产工艺制成的同一规格的产品组成。6.3检验项目
每批产品应进行主要磁性能、尺寸偏差、形位偏差和表面质量的检验。6.4取样
取样数量按GB/T2828.1规定进行，其产品的主要磁性能合格水平为特殊检查水平S2的1.5级，其他项目检验合格水平为检查水平Ⅱ的1.5级。6.5检验结果判定
如有任何一项结果不合格，则从该批产品中取双倍试样对不合格项目进行复验，如仍不合格，则判定该批产品为不合格。
GB/T13560-2009
7标志、包装、运输、贮存
7.1标志、包装
7.1.1每个包装箱（盒）应附标签并注明：供方名称、产品名称、牌号、规格尺寸、批号、件数、净质量、出厂日期。产品一般以磁中性状态交货。如需方要求充磁并在合同中注明，可充磁交货。对取向方向不易辨别的产品，应标明充磁方向。7.1.2产品用箱（盒）包装，并保证在运输和贮存过程中不损坏。充磁材料的包装要求应符合相应运输和贮存方式的相应规定。
7.2运输、购存
产品在运输过程中应小心轻放，存放于通风良好、干燥、无腐蚀气氛的场所。7.3质量证明书
每批产品应附质量证明书，注明：供方名称；
b）产品名称、牌号、规格尺寸；e）批号：
d）净重、件数；
e）各项检验结果和供方质量技术检验部门印记：f)本标准编号；
检验日期；
出厂日期。
附录A
（规范性附录）
烧结铁永磁材料的尺寸和形位偏差表A.1为烧结钕铁永磁材料毛坏状态和机械加工状态尺寸偏差。A,1
表A,1
尺寸范圈
>10~20
>20~50
>50~80
烧结面偏差值
垂直于压制方向
±1,10
压制方向
表A.2为烧结钕铁硼永磁材料形位偏差。表A.2
偏差种类
平行度
垂直度
同轴度
检查部位
加工面间
烧结面间
加工面与烧结面间
两加工面间
烧结面间
加工面间
加工面偏差值
内外圆磨
±0, 20
基本尺寸/mm
>11~24
>24~40
>40~60
>60~80
>80~100
GB/T13560—2009
单位为米
线切制
±0,08
偏差值
两平面间公差值的二分之一
90'±1
90'±1
90°±1°
±0, 80 mm
±1. 10 mm
±2. 00mm
GB/T13560-2009
附录B
(资料性附录）
烧结钕铁硼永磁材料的辅助磁性能和主要机械物理性能表B.1为烧结钕铁硼永磁材料的辅助磁性能和主要机械物理性能。表B.1
辅助磁性能
机械物理特性
剩磁温度系数(α(B,))/(%/K)
内真矫顽力温度系数(a(Ha))/(%/K)居里温度(T.)/K
回复磁导率(m）
密度/（g/em）
维氏硬度(HV)
电阻率/(μn·m)
抗压强度/MPa
抗拉强度/MPa
热传导率/(W/(m·K))
杨氏模量/GPa
热膨胀系数(垂直于取向方向)/(10-*/K)热膨胀系数(平行于取向方向)/<10-\/K)参考值
-0.1~-0.12
-0. 4 ~-0. 6
583~623
7. 40~7. 70
500~600
1. 4~1. 6
1000~1100
150~200
注：剩温度系数(a(B,))、内案矫顽力温度系数((Hg))的测量温度范围是293K～373K，但不排除产品可以在此温度范外使用。
附录C
（资料性附录）
烧结钕铁确永磁材料的化学成分、制造工艺及应用C.1烧结敏铁硼永磁材料的化学组分GB/T13560—2009
烧结钕铁硼永磁材料是以金属间化合物Nd,Fe14B为基础的永磁材料，是永磁特性的来源，主要成分为钕(Nd)、铁(Fe)、翻(B)。为了获得不同性能，产品中的钕可用部分镝(Dy)、错(Pr)等其他稀土金属替代，铁可被钻(Co)、铝(AI)等其他金属部分替代，其中Co元索可显著提高居里温度。C.2烧结钕铁础永磁材料的制造工艺烧结钕铁硼永磁材料采用的是粉末冶金工艺，熔炼后的合金制成粉末并在磁场中压制成压坏，压坏在情性气体或真空中烧结达到致密化。为了提高磁体的矫顽力，通常需要进行时效热处理。烧结钕铁砸永磁材料的工艺流程如图C.1所示。RE,Fe,B-Fc等
磁场中成型
烧结钕铁硼永磁材料工艺流程
C.3烧结钕铁硼永磁材料应用
烧结钕铁硼永磁材料具有优异的磁性能，可广泛地应用于电子、电力、机械、医疗器械等领域。如：在永磁电机、扬声器、磁选机、计算机磁盘驱动器、核磁共振成象设备、仪表等方面的应用，CEPIC
