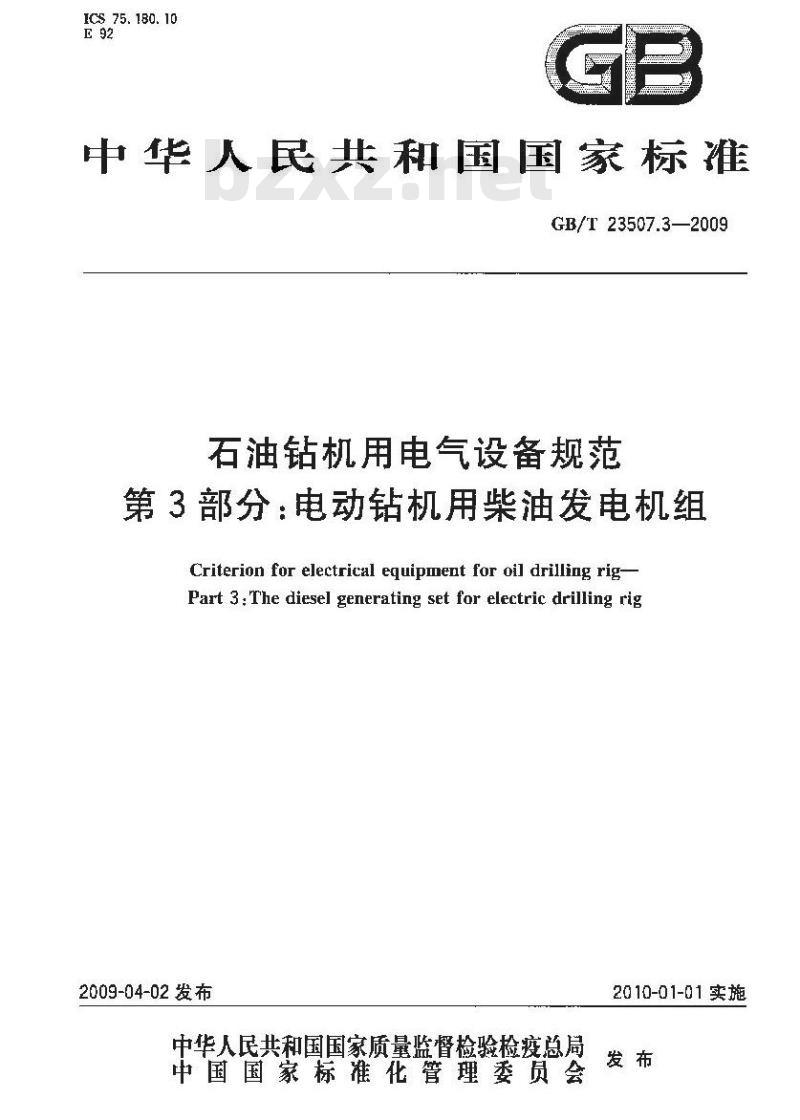

【国家标准(GB)】 石油钻机用电气设备规范 第3部分：电动钻机用柴油发电机组

ICS 75. 180. 10
中华人民共和宝国家标准
GB/T23507.3—2009
石油钻机用电气设备规范
第3部分：电动钻机用柴油发电机组Criterion for electrical equipment for oil drilling rig-Part 3:The diesel generating set for electric drilling rig2009-04-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

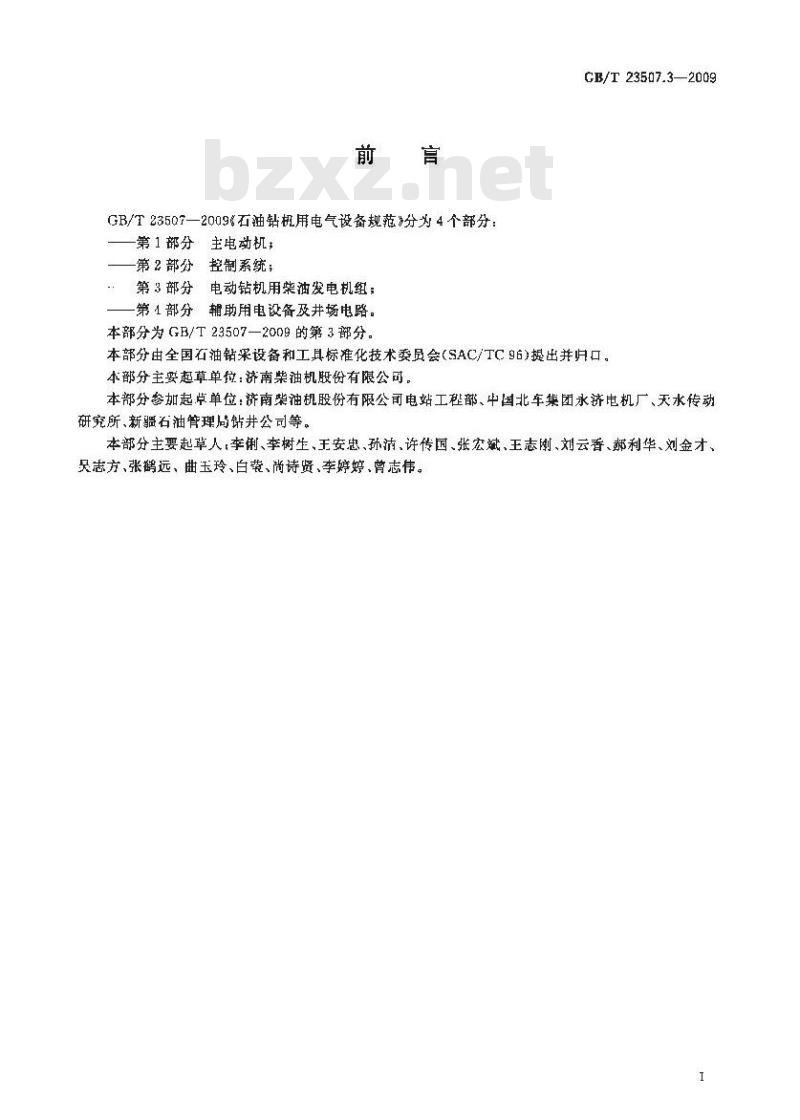

GB/T23507—2009石油钻机用电气设备规范分为4个部分：一第1部分主电动机，
一第2部分控制系统；
第3部分电动钻机用柴油发电机组；第1部分辅助用电设备及井场电路。本部分为GB/T23507—2009的第3部分。CB/T 23507.32009
本部分由全国石油钻采设备和工具标准化技术委员会（SAC/TC96)提出并归口。本部分主要起草单位：济南柴油机股份有限公司本部分参加起草单位：济南柴油机股份有限公司电站工垫部、中国北车集团永济电机厂、天水传动研究所、新疆石油管理局钻井公司等。本部分主要起草人，李制、李树生、王安忠、孙活，许传国、张宏斌、王志刚、刘云香、郝利华、刘金才、吴志方、张远、曲玉玲、白、尚诗贤、李婷婷、曾志伟。I

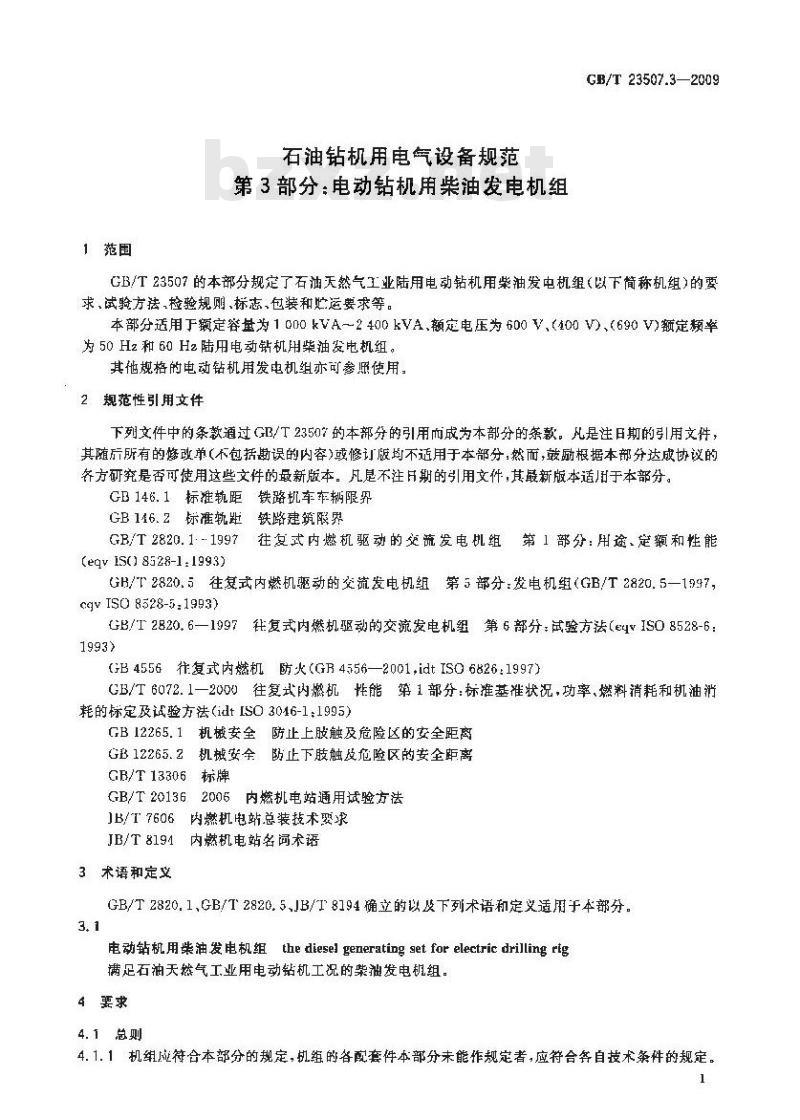

1范围
石油钻机用电气设备规范
第3部分：电动钻机用柴油发电机组GB/T23507.3—2009
CB/T23507的本部分规定了石油天然气工业陆用电动钻机用柴油发电机组（以下简称机组）的要求、试验方,检验规则,标,包装和贮运要求等。本部分适用于额定容为1000kVA～2400kVA，额定电压为600V、(400V）、（690V)额定赖率为50Hz和60H2陆用电动钻机用柴油发电机组。其他规格的电动钻机用发电机组亦可参照使用。2规范性引用文件
下列文件中的条款道过GB/T23507的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的悠改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适于本部分。GB146.1标准轨距铁路机车车辆限界GB146.2标准轨距铁路建筑限界
GB/T2820. 1: - 1997往复式内燃机驱动的交流发电机组第 1 部分:用途,定额和性能(eqy1S()8528-1:1993)
GB/T2820.元往复式内燃机驱动的交流发电机组，第5部分：发电机组（GB/T2820.5-1997，cqvISo8528-5:1993)
GB/T2820.6—1997复式内燃机驱动的交流发电机组第6部分：试验方法（e4V1SO8528-61993)
（GB4556往复式内燃机防火（GR4556—2001，idtISO6826：1997）GB/T6072.1一2000往复式内燃机，性能第1部分：标准基准状况，功率、燃料消耗和机油消耗的标定及试验方法(idt[SO3046-1;1995）GB12265.1机械安全防止上肢触及危险区的安全距离GB12265.2机械安全防止下肢触改危险区的安全距离GB/T13306标牌
GB/T201362006内燃机电站通用试验方法JB/T7606
内燃机电站总装技术娶求
JB/T 8194
内燃机电站名间术语
3术语和定义
GB/T2820.1,GB/T2820.5、JB/T8194确立的以及下列术语和定义适用于本部分。3.1
电动钻机用柴油发电机组thedieselgeneratinggetforelectricdrillingrig满足石油天然气工业用电动钻机工况的柴油发电机组。4要求
4.1总则
4.1.1机组成符合本部分的规定，机组的各配套件本部分未能作规定者，应符合各自技术条件的规定。1
GB/T 23507.3—2009

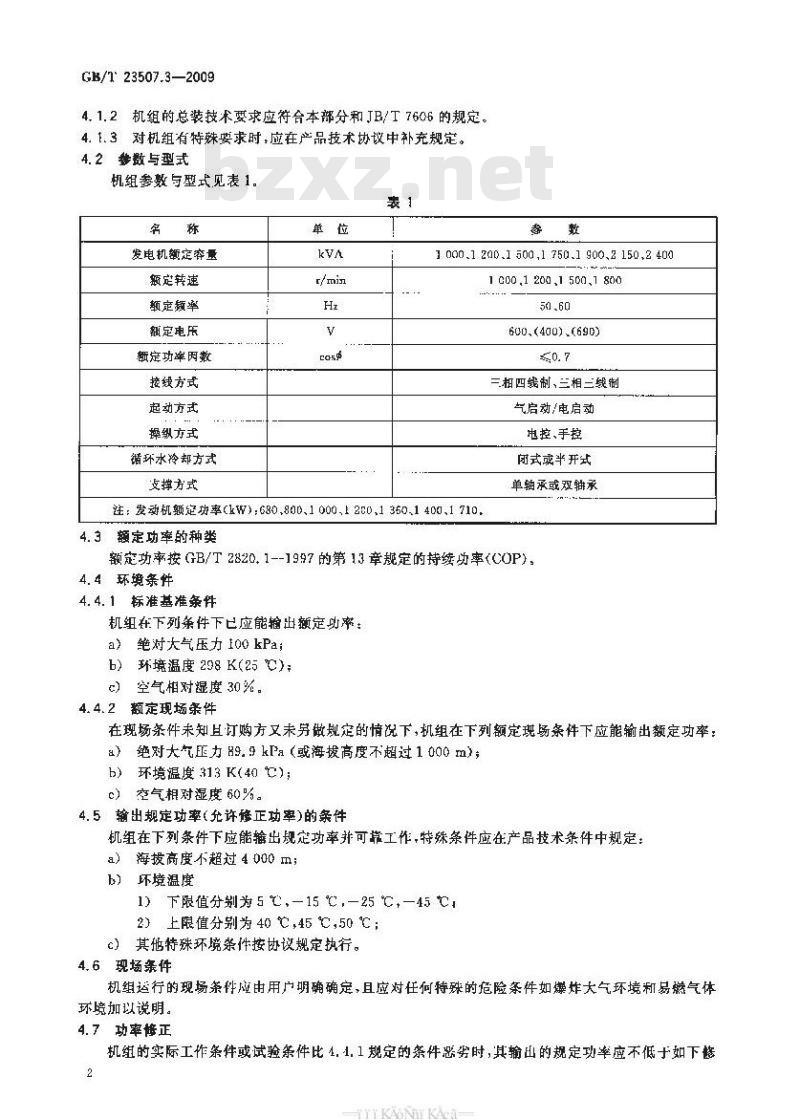

4.1.2机组的总装技术要求应符合本部分和JB/T 7606 的规定。4.1.3对机组有特殊要求时,应在产品技术协议中补充规定。4. 2参数与型式
机组参数与型式见表 1.
发电机额定容量
额定转速
额定题率
额定电压
额定功率因数
接线方式
起动方式
操纵方式
循环水冷却方式
支撑方式
1 000.1 200.1 500,1 750.1 900,2 150,2 4001 000,1 200,1 500,1 800
600.(400).(690)
三相四线制、三相二载制
气启动/电启动
电控、手控
闭式或半开式
单轴承或双轴承
注：发动机额定功率（kW)；680.800、1000,1200,1350.1400、1710，4.3额定功率的种类
额定功率按GB/T 2820.1--1997的第13章规定的持功率(COP)4.4环境条件
4. 4. 1标准基准条件
机组在下列条件下已应能输出额定功率：a）绝对大气压力100kPa；
环境温度298K(25)
c）空气相对湿度 30%。
4.4.2额定现场条件
在现场条件未知且订购方又未另做规定的情况下，机组在下列额定现条件下应能输出额定功率：a）绝对大气压力89.9kPa（或海拨高度不超过1000m)；环境温度313 K(40 ℃);
c）空气根对湿度60%。
4.5输出规定功率（充许修正功率）的条件机组在下列条件下应能输出规定功率并可靠工作，特殊条件应在产品技术条件中规定：a）海拨高度不超过4000m；
环境温度
1）下限值分别为5℃，—15℃，—25℃，—452）上限值分别为40，45℃,50℃；c）其他特殊环境条件按协议规定执行。4.6现场条件
机组运行的现场条件应由用户明确确定，且应对任何特殊的危险条件如爆炸大气环境和易燃气体环境加以说明。
4.7功率接正
机组的实际工作条件或试验条件比4.1.1规定的条件悉劣时，其输出的规定功率应不低于如下整2
HTKAONIKAca
GB/T 23507.3—2009

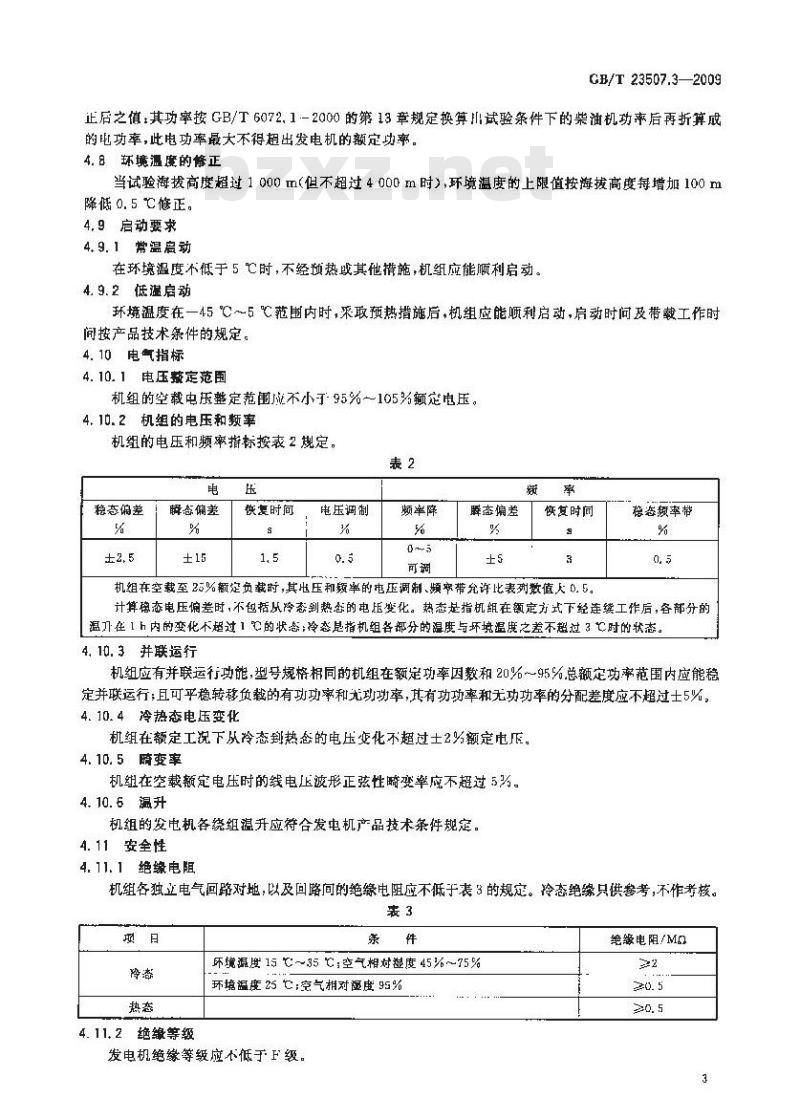

正后之慎：其功率按GB/T6072.1-2000的第13章规定换算旧试验条件下的柴油机功率后再折算成的电功率，此电功率最大不得超出发电机的额定功率。4.8环境温魔的修正
当试验海拨高度超过1000m(但不超过4000m时>,环境温度的上限值按海拔高度每增加100m降低0.5修正。
4.9启动要求
4. 9. 1常温启动
在环境温度不低于5℃时，不经预热或其他措施，机组应能顺利启动。4. 9. 2低温启动
环境温度在一45℃～5℃范围内时，采取预热措施后，机组应能顺利启动，启动时问及带载工作时间按产品技术条件的规定。
4.10电气指标
4.10.1电压瘀定范围
机组的空载电压整定范围成不小了95%105%额定电压。4. 10. 2机组的电压和频率
机组的电压和频率指标按表2规定。表2
稳态偏差
解愈偏差
快恢复时间
电压调制
频率降
瞬态偏差
恢复时间
机组在空载至25%额定负载时,其也压和频率的电压调制、频率带充许比表列数值人0.5。稳态频率带
计算稳态电压偏差时,不包括从冷态到热态的电压变化。热态是指机组在额定方式下经连续工作后各部分的温刀在1h内的变化不超过1的状态冷态是指机组各部分的温度与坏境温度之差不超过3℃时的状态。4.10.3并联运行
机组应有并联运行功能，型号规格相同的机组在额定功率因数和20%～95%总额定功率范围内应能稳定并联运行；且可乎稳转移负载的有功功率和无功功率，其有功功率和无功功率的分配差度应不超过士5火，4.10.4冷热态电压变化
机组在额定工说下从冷态到热态的电压变化不超过士2%额定电。4. 10. 5畸变率
机组在空裁额定电压时的线电正波形正弦性畸变率应不超过5为。4. 10. 6温升
机组的发电机各绕组温并应符合发电机产品技术条件规定。4. 11安全性
4.11.1绝缘电阻
机组各独立电气回路对地，以及回路间的绝缘电阻应不低于表3的规定。冷态绝缘只供参考，不作考核。表3
4.11.2绝缴等级
环温度15℃~35℃空气相对湿度45%~75%环培温度25C：空气相对腿度95%发电机绝缘等级应本低于F级。
绝缘电阻/MO
GB/T 23507.3—2009
4. 11. 3 耐受电压
机组各独立电气回路对地，以及回路间应能承受表4所规定的频率为50Hz、波形尽可能为实际正弦波，所时1min的绝缘介电强度试验电压而无击穿或闪络现象。表4
被试部位
一次回路对地，一、二次路之间二次回路对地
电压100V
注，发动机的电气部分、半导体器件及电容器等不数此项试验，4.11,4相序
试验电压/V
【10002倍额定电压×80%
最低1200
三相机组的相序：对采H输出插头插座者，应按顺时针方向排列（面向插座）：对采用设在挖制屏上的接线端了者，从屏正面看旋自左到右或自上到下排列。4.12防火要求
4.12.1机组消声器的结构应避免疑火的可能性。4.12.2机组的防火应符合GB4556的规定。4.13指示装置
4.13.1机组电器监控仪表的准确等级题率表不应低于0.5级，其他电气监控仪表的准确度等级不应低于2.5级。应能监控所有相的电压和电流。对柴油机进行监控的仪表，应符合柴油机技术条件规定，监测仪表的指针应转动灵活，指示应明确，4.13.2指示灯和按钮的额色应根据其用途在产品技术条件中明确。4.14污染环境限值
4.14.1振动
机组应根据需要设置减振装置；常用发电机组振动加速度，速度，位移有效值范围见表5，表5
内燃机的
标定转速
>1 000--
>1200~
发电机组
额定穿量
+7] 0-
>1 320
振动位移有效值S
内热机
发电机振动级别
数值1
数值2
振动速度有效值Vuu
内然机
trttn/s
发电机接动级别
数值1
表中位移有效值Sm和加速度有效值4可用表中的速度有效值按下式求得：S.m,-0,0159V.
axn =0, 628Vm
振动加速度有效值4a
内然机
发电机振动级别
数值1
对按木部分结构和零部件设计的发电机组，当振动级别小于数值1时，不应发生损坏。效值 2
当振动级别在数值1和数值2之问时，则应按发动机制造商和零部件供应商的协议对发电机组的结构和等件强度进行评估，以确保发电机组可靠运行。4.14.2噪声
机组的噪声应不大于表6的规定。4
HTKAoNIKAca
4.14.3污染物
机组额定容盘
机组的排放污染物限值应符合表7的规定。排效污染物/Lg/(kW·h)
排气烟度/RS1:
4. 15耗油要求
GB/T 23507.3—2009
操声(声压缴)
4. 15. 1机组在额定工况下的燃油消耗率应不大于228+5x g/(kW，h)。4. 15.2
机组在额况下的机油消耗率应不大下1.2g/(kW·h)。4. 16
发动机至少有下列保护功能：
超速保护；
游压低保护，
出水温度高保护。
机组至少有下列保护功能：
过载保护；
短路保护；
发电机绕组过温保护；
过电压、欠电压保护：
过频率，欠频率保护，
逆助率保护。
机组应有良好的接地端子并有明显的标志。可靠性和维修性
平均故障间隔时间和平均修复时间应符合表8规定。裁 8
定转速
1500,1800
1000,1 200
平均问隔时向数
注1，平均故降障间隔时间是指机组总的工作时间与机组故障停电次数之比。注2：按使用维护说明书规定逃行正常维护或其他原因造成的停机次数不计。4. 18 外观质量
平均惨复时间T：
机组的界限，安装尺寸及连接尺寸均应符合按规定程序批准的产品图样，并应符合4.18.1
GB/T146.1.GB/T146.2的要求。
4.18.2试验前检查机组各连接处的安装质量，配套附件应齐全，各运动部件应灵活，无卡滞现象。4.18.3机组应无满油、漏水、漏气现象，5
GB/T 23507,3—2009
4.18.4机组的电气安装应符合电气原理图，各导线连接应牢固。布线整齐，导线有明显不易脱落标志表，讯号指示正确。
4，18.5机组表面漆层均匀界限分明，无明显气泡，无皱皮，无漏漆，无脱漆，无明显流痕，无杂质。4.18.6机组焊接应无药皮，无溅渣，无焊穿，无明显咬边，无漏焊，无明显气孔，无裂纹。4.19机组机械结构
4.19.1联接装置、底盘
4.19.1.1底盘应有足够的刚性，使用时支撑在预先制好的平台底座或地面基础上，使各支点均何接触后用压板或螺枪固紧，不应产生松动。4.19.1.2动力输出的联接对中要求在任何作业条件和环境条件下，机组应保持原有的对准要求，发动机和发电机之间中心线的对中技术要求严格按产品维护说明书的规定执行。4.19.2附件及防护装置
4.19.2.1应在GB12265.1.和GB 12265.2规定的安金距离内对操作人员进行安全防护。安全距离的大小取决于机组的安装。机组的安装方应负责鉴别防护的必要性。4.19.2.2为避免与谱如主轴、风扇、离合器、皮带轮、皮带及其有剪切作用的杠杆等运动件接触·必须安装防扩装置，如采用网状结构时，其开口觉度直径及边长或椭圆形孔的短轴尺寸应小于6.5mm，安全距离应不小于35mm。
4.19.2.3对于固定式发电机组，考到要对操作和例行维护的人员进行防护，应遵错如下防护措施：人叫能接近或触及的旋转、摆动的传动件，如风确、皮带、链条等应进行恰当的排列和防护，以免在正常使用时被人员不经意地直接靠近，机组运行时，对其有可能飞出的构件，应有诸如防护罩等安全技术措施一对能造成危险的灼热部分，应有防接触的屏敲。对发动机任何废气排放部件均应提供防护，以免人员在正带操作时意外接触。4、19.2.4可能起凝伤的零部件成做出明显的标志或进行防。4.19.2.5机组iF常使用时，应有剪流体速出损坏电气绝缘的措施，4.20发电机房（根据用户的需求）4.20.1外观
4.20.1.1机房应按规定程序批准图样及相关的技术协议和需求制造。4.20.1.2发电机房整体外观应平整、不应有明显的凹陷,残缺。各焊接平面的缝隙应均勾。4.20.1.3发电机房外表面的涂漆、漆膜颜色、防水及标牌符合机房技术文件规定。4.20.2机房电气设施
4.20.2.1发电机房内电气设施如配电箱，主电缆，控制电缆、照明动力电线的安装和固定施严格按段计规范。
4.20.2.2机房安装排气消育器，配备灭火器、梯子等辅助设施。4.20.2.3机房应有强制通风设施，其设计应满足机组的使用要求。4.20.3机房布置
4.20.3.1油、水、气管线暗胃，电缆槽设置在发电机出线口上方。4.20.3.2应有避雷、痛音隔振、安全、环保、采瑕、采光和排污等方面的要求。4.21成套性
4.21.1机组的成套性按供需双方的协议。4. 21. 2每台机组应随附下列文件：产品使用、维护技术说明书（技术数据、结构和用途说明，电路图和电气接线图、安装、保养和维a)
惨说明）
HTKAONIKAca
5试验
随机备件单：
随机专用工具和通用工具清单（根据用户要求），产品合格证；
质量证期书。
5.1器仗表
GB/T23507.3—2009
5.1.1机组检验在试验台上进行。鉴定试验和型式检验时,用于测量下列电气参数的仪器仪表的准确度应采用不低下0.5级的电气测量仪器仪表（兆欧表除外）。出厂试验充许采用1.0级准确度的仪器和仅表进行测量。
5.1.2机组在安装现场条件下进行检验。用于测量电气参数的仪器仪表的准确度由产品技术条件或在合同中明确，最低不应低于GB/T 2820.6—1997中6.6.1的规定。5.2试验项目和试验方法
试验项自和试验方活按表9。
检查外观
检查成套性
检查标志和包装
测量绝线电组
耐用电压试验
检验项目名称
检查常温.低提启动性能
检查相序
检查控制屏各指示装置
检查机组保护功能
测量电压整定范围
测血频卒降
鸿移态频率带
测最(对额定频率的)瞬态频率偏差和题率恢查时间
测量稳态电压偏差
测盘瞬态电医偏差和电压恢友时间检查冷热态电压变化
测量线电压波形正弦性变率
盘温外
并联运行试验
量燃油消耗
量机维耗率
出」检验
型式检验
技术要求！
章条号
4, 10, 5
4, 15, 1
试验、检测力法章条号
GH/T201352006
方法201
方法202
方法203
方法302
方法102
方法206、207bZxz.net
方法208
方法210
方法303~～方法313
方法409
方送401
方法402
方法416
方法406
方法410
方法418
方法423
方法430
为法412
方法501
方送502
GB/T 23507.3--2009
测盘振动值
测量噪声级
测量择救污染物
检验项目名称
囊9 (续)
出厂检险|型式检验
注：“\表示需要进行的项目，“义\表示可不进行的项目。6检验规则
技术要求
章祭号
试验、检测方达章条号
GB/T 201362009
方法601
方法602
方法605
方法606
机组检验分出厂检验和型式检验，试验时所用的仪器仪表应有定期检查的合格证。6. 1 出厂检验
每台机组均应进行山厂检验，其检验项目按表9的规定。6.2型式检验
6.2、1型式检验项目按表9规定。6.2.2有下列情况之一者应进行型式检验：a）产品的设计或工艺上的变更足以影响产品性能时；b）出厂检验缔果与上饮型式检验结果有较大差异时。6.3判定规则
6.3.1每台产检验的机组，各项检验项目均为合格时，该台机组判定合格。6.3.2型式检验的机组各项试验与检验合格时，判定该台机组合格；如山现不合格项H时，应进行调整或改进，再次进行试验，直合格为止，否则不能投产。6. 4检验条件
6.4.1除另有规定外，各项检验均在生产厂所具有的条件（环境温度、相对度，大气压力）下进行。6.4.2检验时使用的测量仪表应有定期校验的合格证。6.4.3除另有规定外，各电气指标均在机组控制屏输端考核。7
标志、包装和贮运
7.1标志
7.1.1机组应有金属制成的铭牌，并固定在明显的位置，其尺寸和要求按GB/T13306的规定，7.1.2
机组铭牌应包括如下内容：
机组名称，型号、编号，
执行标准编号：
制选商名称；
机组制造日期：
接线方式：
相数：
额定转速,r/mins
额定功率(COP)，kW：
额定频率，Hz;
额定电压，V：
额定电流，A：
HTKAONKAca
额定功率因数，cosg；
质量，kg
外形尺寸LxwxH,mm;
0）产品注册商标。
7.2包装
GB/T 23507.3—2009
7.2.1机组及其备.附件在包装前，凡未经涤漆或电链等保扩的裸露金属应采取临时性防锈保护措施7.2.2机组的包装应能防雨，牢固可靠，有明显,正确、不易脱落的识别标志。7.2.3机组按产品的技术文件规定的贮存期和方法存应无损7.3贴运
7.3.1机组应贮存在有项盖的仓库内不得有腐蚀性有害气体存在。机组应按GB116.1,GB146.2的规定进行水路.铁路和汽车运输。7. 3.2
