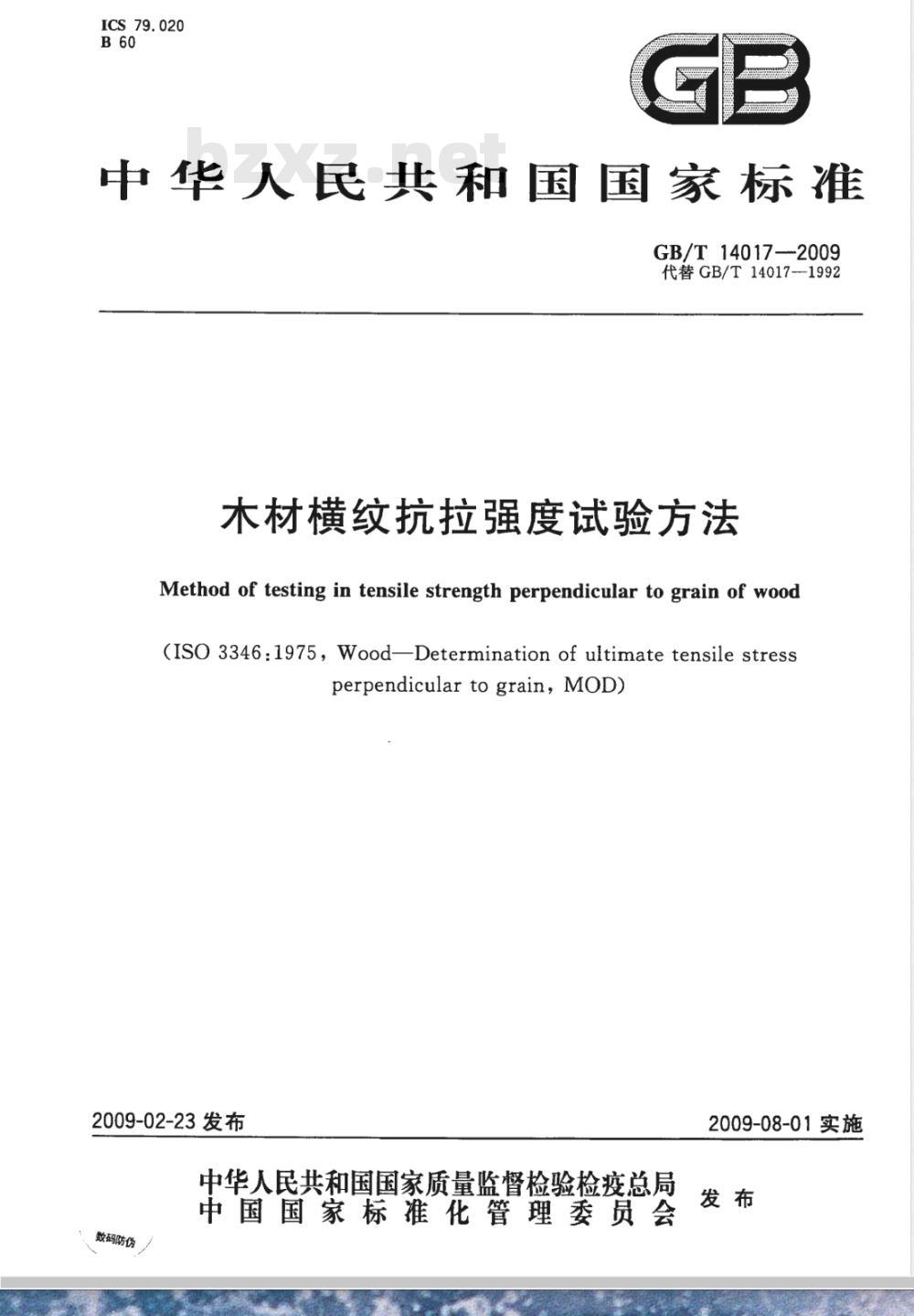

ICS79.020
中华人民共和国国家标准　
GB/T14017-—2009
代替GB/T14017-1992
木材横纹抗拉强度试验方法
Method of testing in tensile strength perpendicular to grain of wood(ISO 3346:1975, Wood—Determination of ultimate tensile stressperpendicular to grain, MOD)2009-02-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-08-01实施

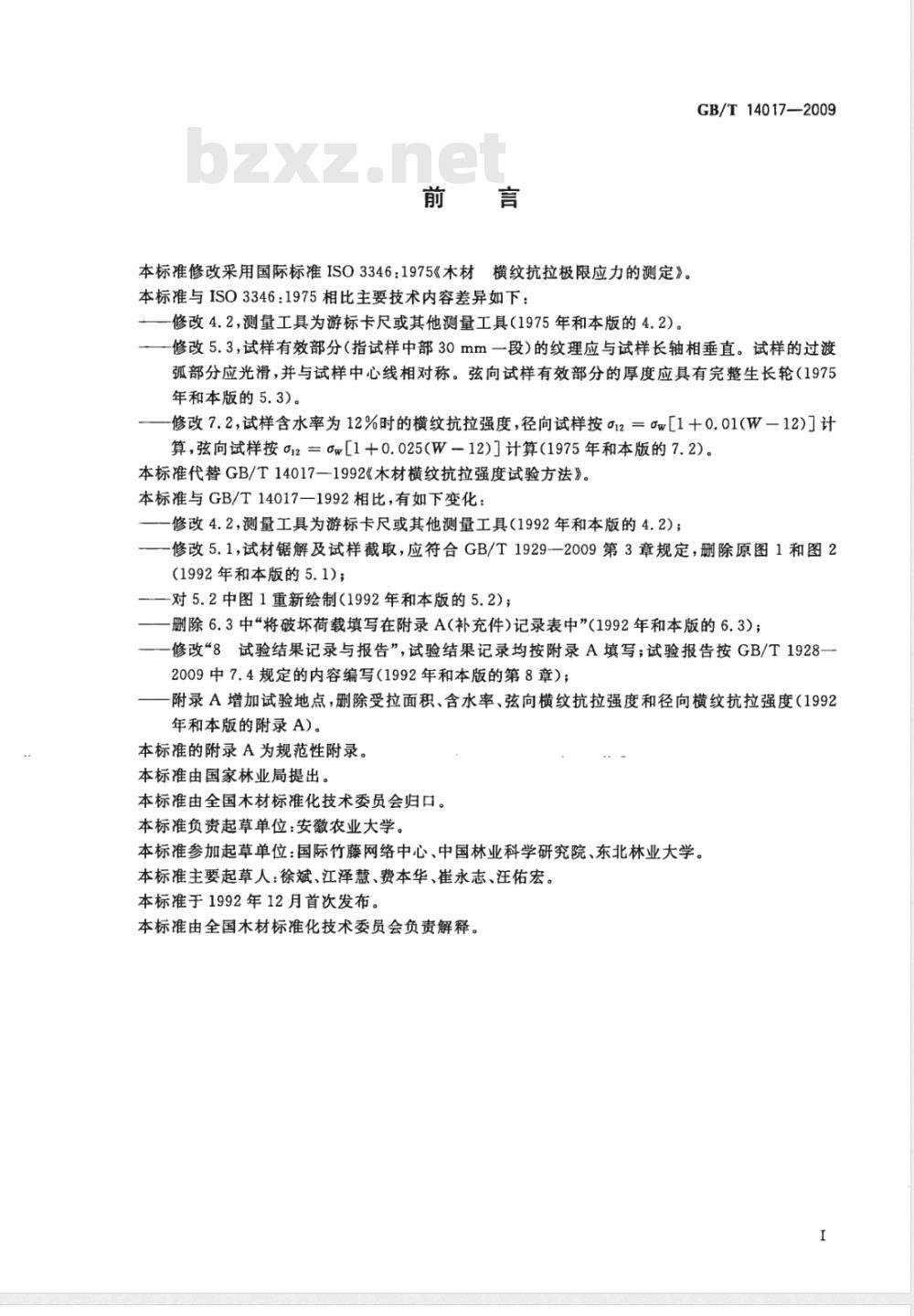

本标准修改采用国际标准ISO3346：1975《木材横纹抗拉极限应力的测定》。本标准与ISO3346：1975相比主要技术内容差异如下：修改4.2，测量工具为游标卡尺或其他测量工具（1975年和本版的4.2）。GB/T 14017—2009
修改5.3，试样有效部分（指试样中部30mm一段）的纹理应与试样长轴相垂直。试样的过渡弧部分应光滑，并与试样中心线相对称。弦向试样有效部分的厚度应具有完整生长轮（1975年和本版的5.3）。
修改7.2,试样含水率为12%时的横纹抗拉强度，径向试样按012=0w[1+0.01(W12)]计算，弦向试样按012=0w[1+0.025（W一12)］计算（1975年和本版的7.2）。本标准代替GB/T14017—1992《木材横纹抗拉强度试验方法》。本标准与GB/T14017一1992相比，有如下变化：修改4.2，测量工具为游标卡尺或其他测量工具（1992年和本版的4.2)；—一修改5.1，试材锯解及试样截取，应符合GB/T1929一2009第3章规定，删除原图1和图2（1992年和本版的5.1）；
对5.2中图1重新绘制（1992年和本版的5.2)；删除6.3中“将破坏荷载填写在附录A（补充件)记录表中”(1992年和本版的6.3）；修改\8试验结果记录与报告”，试验结果记录均按附录A填写；试验报告按GB/T1928一2009中7.4规定的内容编写（1992年和本版的第8章）；附录A增加试验地点，删除受拉面积、含水率、弦向横纹抗拉强度和径向横纹抗拉强度（1992年和本版的附录A）。
本标准的附录A为规范性附录。
本标准由国家林业局提出。
本标准由全国木材标准化技术委员会归口。本标准负责起草单位：安徽农业大学。本标准参加起草单位：国际竹藤网络中心、中国林业科学研究院、东北林业大学。本标准主要起草人：徐斌、江泽慧、费本华、崔永志、汪佑宏。本标准于1992年12月首次发布。本标准由全国木材标准化技术委员会负责解释。I

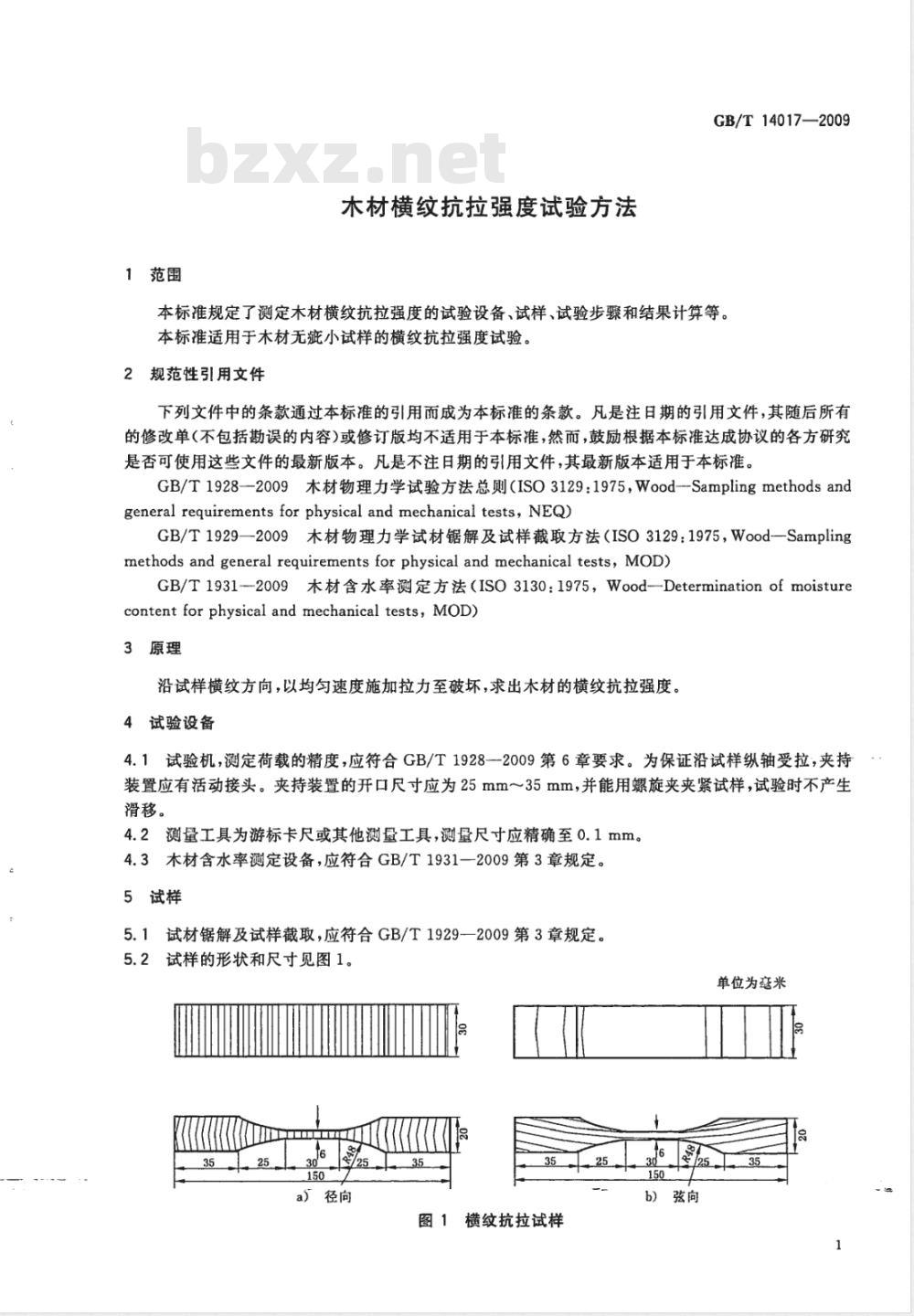

1范围
木材横纹抗拉强度试验方法
GB/T14017—2009
本标准规定了测定木材横纹抗拉强度的试验设备、试样、试验步骤和结果计算等。本标准适用于木材无疵小试样的横纹抗拉强度试验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1928—2009木材物理力学试验方法总则（ISO3129:1975，Wood--Samplingmethodsandgeneral requirements for physical and mechanical tests, NEQ)GB/T1929—2009木材物理力学试材锯解及试样截取方法（ISO3129：1975，Wood—Samplingmethods and general requirements for physical and mechanical tests,MOD)GB/T1931-2009木材含水率测定方法（ISO3130：1975，Wood-—Determinationofmoisturecontent for physical and mechanical tests, MOD)3原理
沿试样横纹方向，以均匀速度施加拉力至破坏，求出木材的横纹抗拉强度。4试验设备
4.1试验机，测定荷载的精度，应符合GB/T1928一2009第6章要求。为保证沿试样纵轴受拉，夹持装置应有活动接头。夹持装置的开口尺寸应为25mm～35mm，并能用螺旋夹夹紧试样，试验时不产生滑移。
4.2测量工具为游标卡尺或其他测量工具，测量尺寸应精确至0.1mm。4.3木材含水率测定设备，应符合GB/T1931一2009第3章规定。5试样
5.1试材锯解及试样截取，应符合GB/T1929—2009第3章规定。5.2试样的形状和尺寸见图1。
单位为毫米
a）径向
图1横纹抗拉试样
b）弦向
GB/T14017—2009

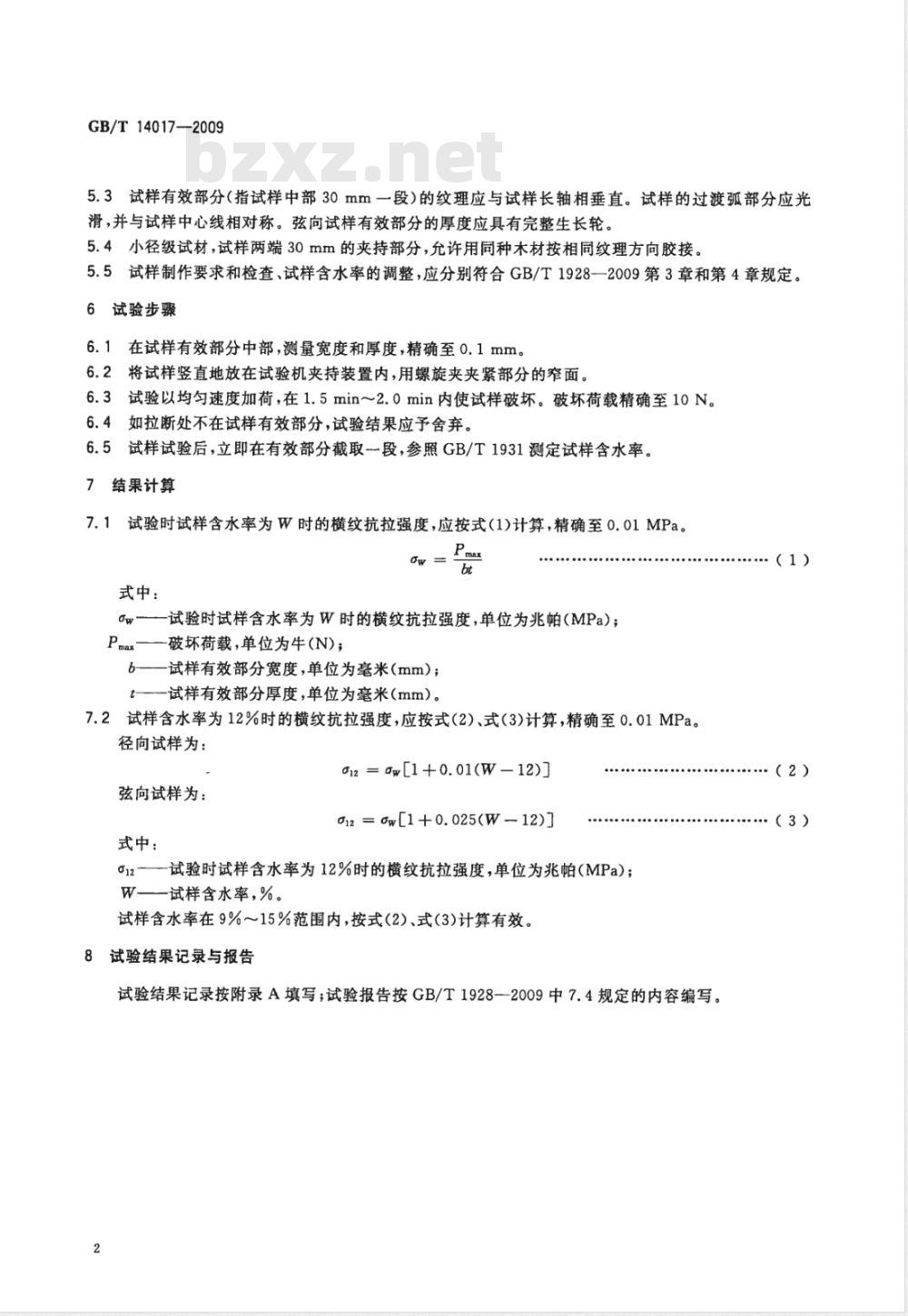

5.3试样有效部分（指试样中部30mm一段）的纹理应与试样长轴相垂直。试样的过渡弧部分应光滑，并与试样中心线相对称。弦向试样有效部分的厚度应具有完整生长轮。5.4小径级试材，试样两端30mm的夹持部分，允许用同种木材按相同纹理方向胶接。5.5试样制作要求和检查、试样含水率的调整，应分别符合GB/T1928一2009第3章和第4章规定。6试验步骤
6.1在试样有效部分中部，测量宽度和厚度，精确至0.1mm。6.2将试样竖直地放在试验机夹持装置内，用螺旋夹夹紧部分的窄面。6.3试验以均匀速度加荷，在1.5min～2.0min内使试样破坏。破坏荷载精确至10N。6.4如拉断处不在试样有效部分，试验结果应予舍弃。6.5试样试验后，立即在有效部分截取段，参照GB/T1931测定试样含水率。7结果计算
7.1试验时试样含水率为W时的横纹抗拉强度，应按式(1)计算，精确至0.01MPa。Ow
式中：
w———试验时试样含水率为W时的横纹抗拉强度，单位为兆帕(MPa)；Pmax—破坏荷载，单位为牛（N)；b——试样有效部分宽度，单位为毫米(mm)；t试样有效部分厚度，单位为毫米(mm）。7.2试样含水率为12%时的横纹抗拉强度，应按式(2）、式（3)计算，精确至0.01MPa。径向试样为：下载标准就来标准下载网
012=0w[1+0.01(W-12)]
弦向试样为：
012=w[1+0.025(W-12)]
式中：
012———试验时试样含水率为12%时的横纹抗拉强度，单位为兆帕（MPa)；W——试样含水率，%。
试样含水率在9%～15%范围内，按式(2）、式（3)计算有效。8试验结果记录与报告
试验结果记录按附录A填写；试验报告按GB/T1928—2009中7.4规定的内容编写。2
（1）
（2）
：（3）
树种：
试样编号
产地：
试验地点：
试样有效部分尺寸/

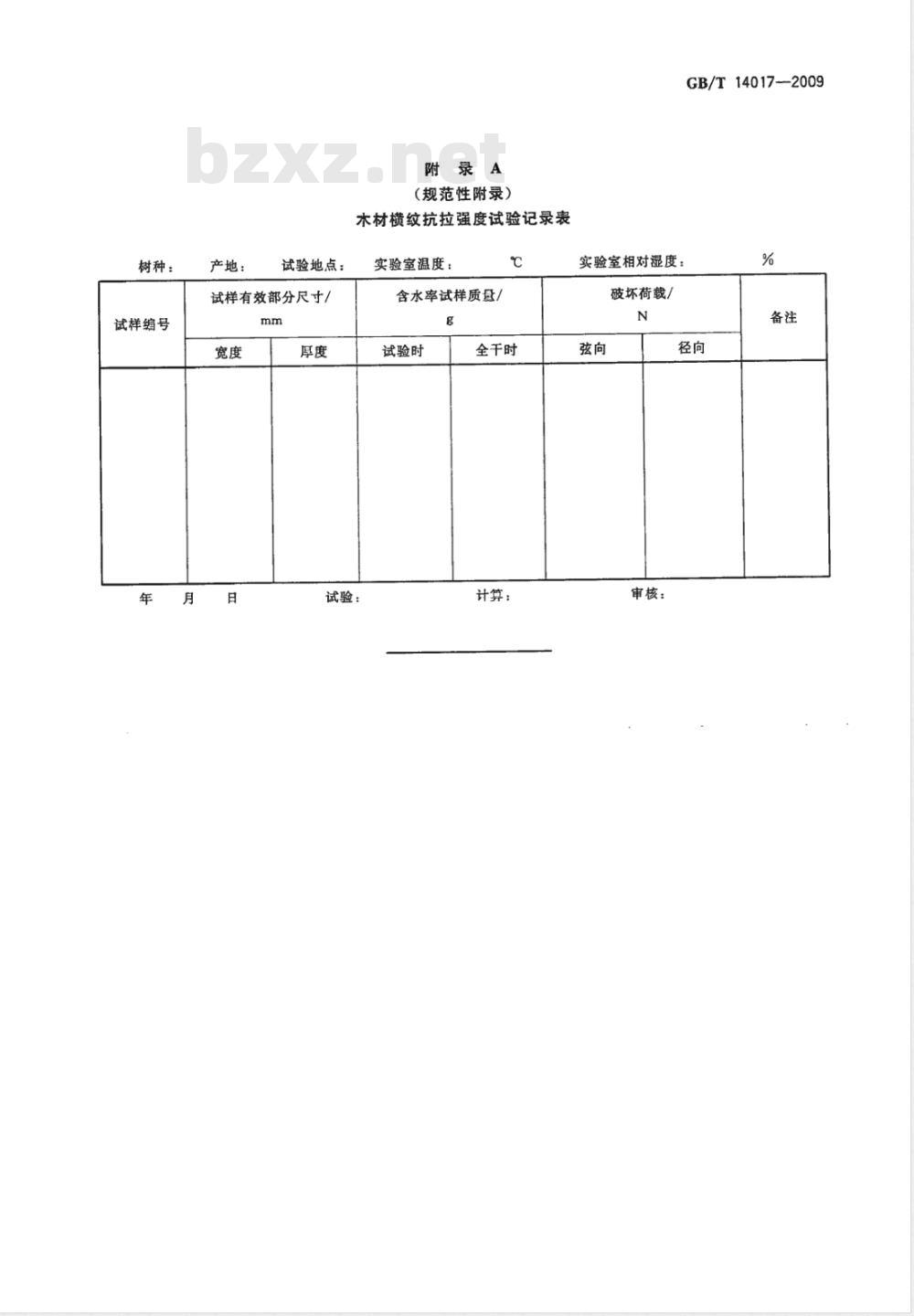

附录A
(规范性附录）
水材横纹抗拉强度试验记录表
实验室温度：
含水率试样质盘/
试验时
试验：
全千时
计算：
实验室相对湿度：
破坏荷载/
审核：
GB/T14017--2009
