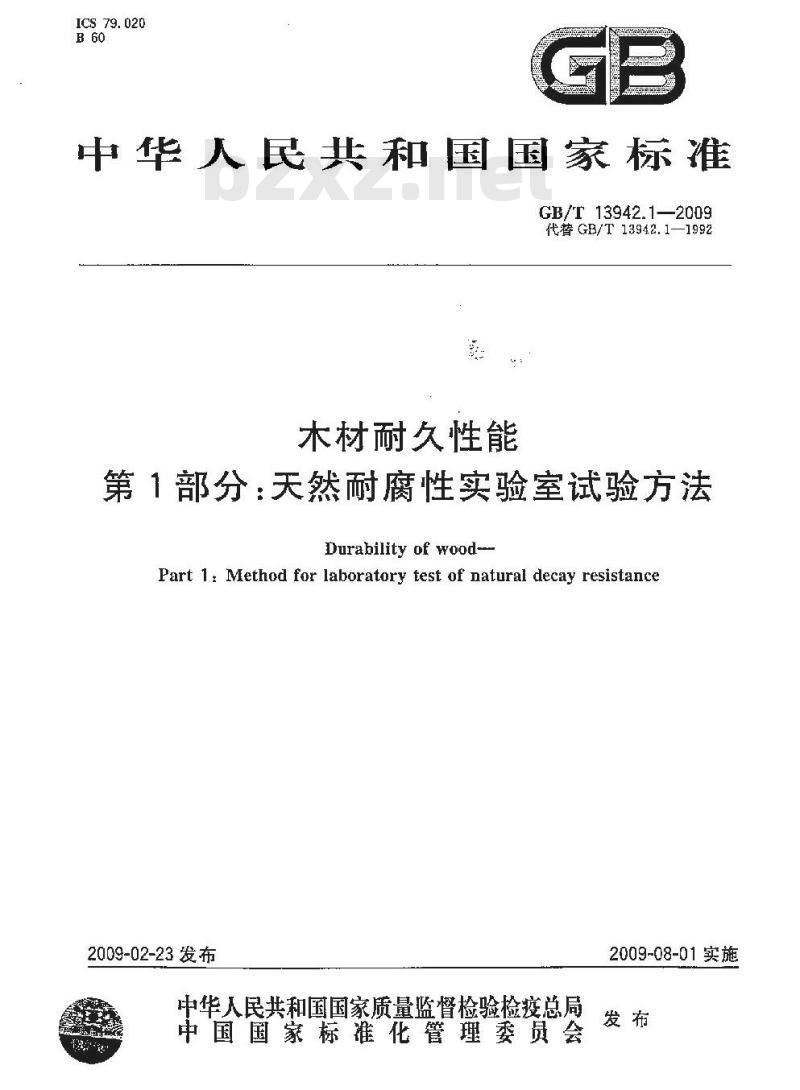

【国家标准(GB)】 木材耐久性能 第1部分：天然耐腐性实验室试验方法

ICS 79. 020
中华人民共和国国家标准
GB/T 13942.1—2009
代替GB/T13942.1—1992
木材耐久性能
第1部分：天然耐腐性实验室试验方法Durahility of wood-
Part 1: Method for laboratory test of natural decay resistance2009-02-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

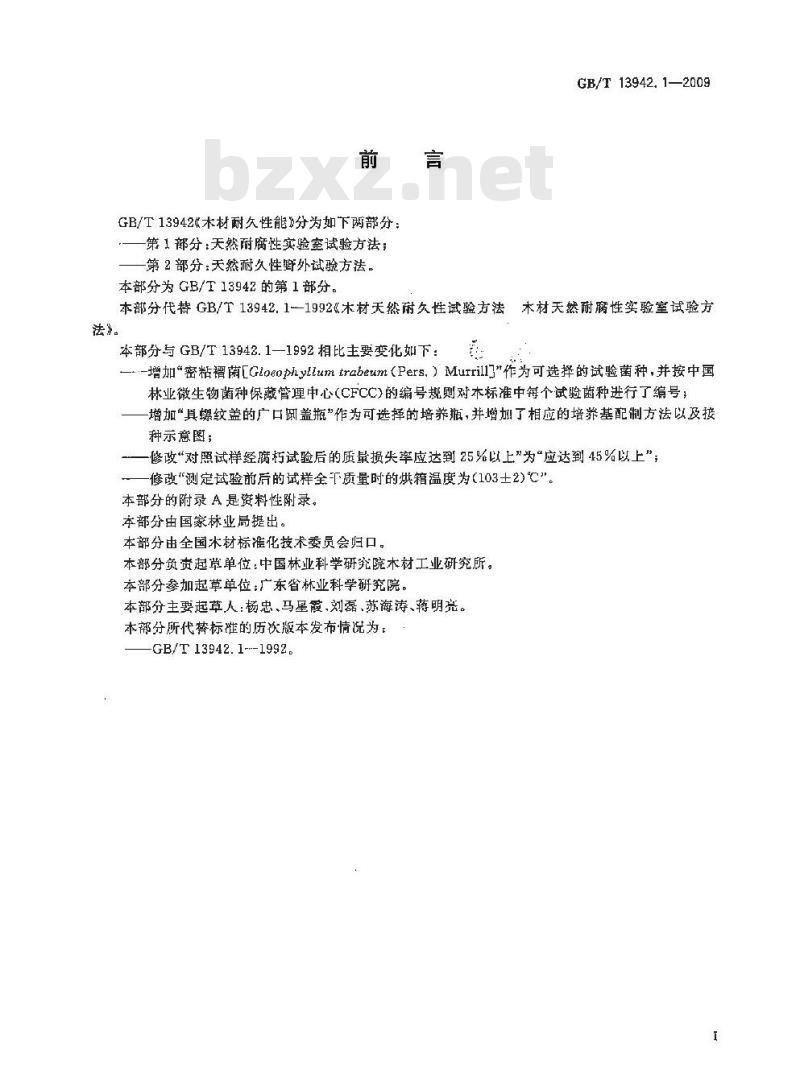

GB/T13942《木材久性能分为如下两部分：第1部分：天然耐腐性实验室试验方法；第2部分：天然耐久性暂外试验方法。本部分为GB/T13942的第1部分。GB/T13942.1—2009
本部分代替 GB/T13942.1-1992《木材天然耐久性试验方法木材天然耐腐性实验室试验方法净。
本部分与GB/T13942.1—1992相比主要变化如下：-增加\密粘褶菌[Gioeoph,yllum trabeum（Pers，）Murrill7\作为可选择的试验菌种，并按中国林业微生物菌种保藏管理中心(CFCC》的编号规则对木标准中每个试验菌种进行了编号；增加“具螺纹盖的广口盖瓶”作为可选择的培养瓶，并增加了相应的培养基配制方法以及接种示意图：
一修改“对照试样经腐朽试验后的质量损失率应达到25%以上”为“应达到45%以上”；修改“测定试验前后的试样全下质量时的烘箱温度为(103士2)℃\。本部分的附录A是资料性附录。
本部分由国家林业局提出。
本部分由全国木材标准化技术委员会归口。本部分负贡起草单位：中国林业科学研究院木材工业研究所。本部分参加起草单位：广东省林业科学研究院。本部分主要起草人：杨忠、马星霞、刘磊、苏海涛、蒋明亮。本部分所代标准的历次版本发布情说为：GB/T13942.1---1992.

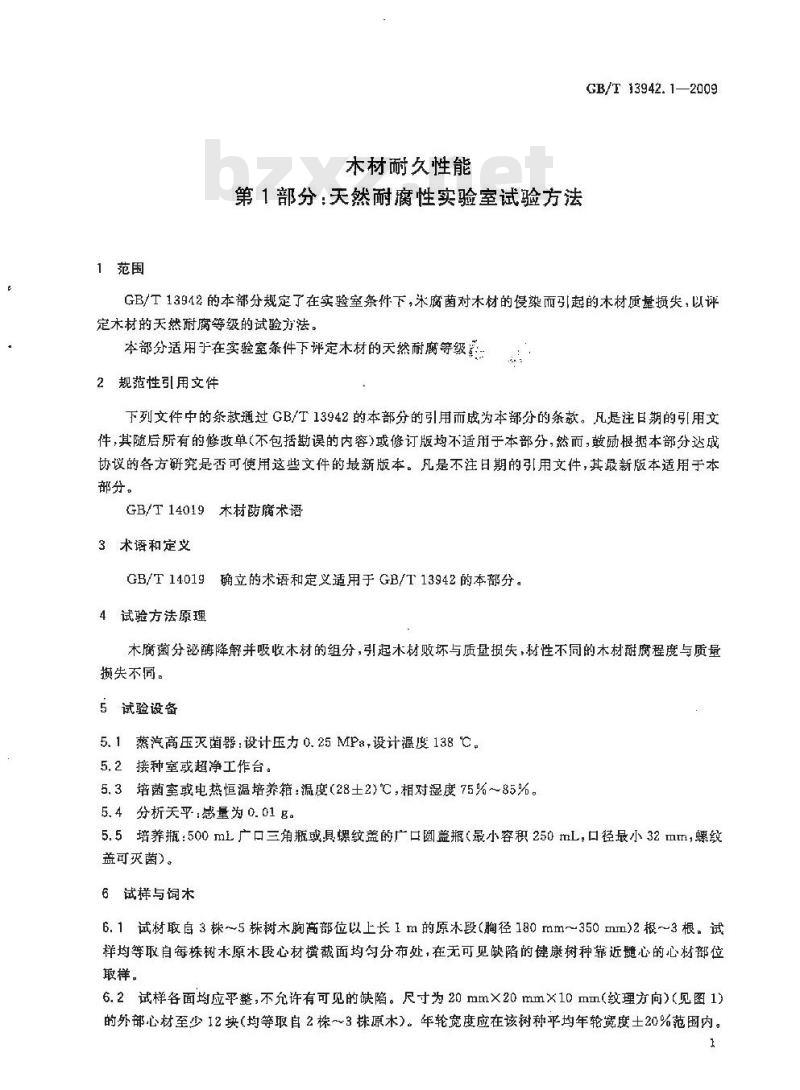

1范围
木材耐久性能
第1部分天然耐腐性实验室试验方法GB/T 13942. 1—2009
GB/T13942的本部分规定了在实验室条件下，米腐菌对木材的侵染而引起的木材质量损失，以评定木材的天然耐腐等级的试验方法。本部分适用于在实验室条件下评定木材的天然耐腐等级2规范性引用文件
下列文件中的条款通过GB/T13942的本部分的引用而成为本部分的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
木材防腐术语
GB/T 14019
3 术语和定义
GB/T14019确立的术语和定义适用于GB/T13942的本部分。4试验方法原理
木腐菌分泌酶降解并吸收木材的组分，引起木材败坏与质量损失，材性不同的木材醛腐程度与质量损失不同。
5试验设备
5.1蒸汽高压灭菌器：设计压力0.25MPa，设计温度138℃。5.2接种室或超净工作台。
5.3培菌室或电热恒温培养箱：温度（28土2)℃C，相对湿度75%~85%。5.4分析天平:感量为 0.01 g。
5.5培养瓶：500mL广口三角瓶或具螺纹盖的广口圆盖瓶（最小容积250mL，口径最小32mm，螺纹盖可灭菌)。
6试样与饲木
6.1试材取自3株~5株树木胸高部位以上长1m的原木段（胸径180nm~350mm)2根～3根，试样均等取自每株树木原木段心材横截面均匀分布处，在无可见缺陷的健康树种靠近髓心的心材部位最样。

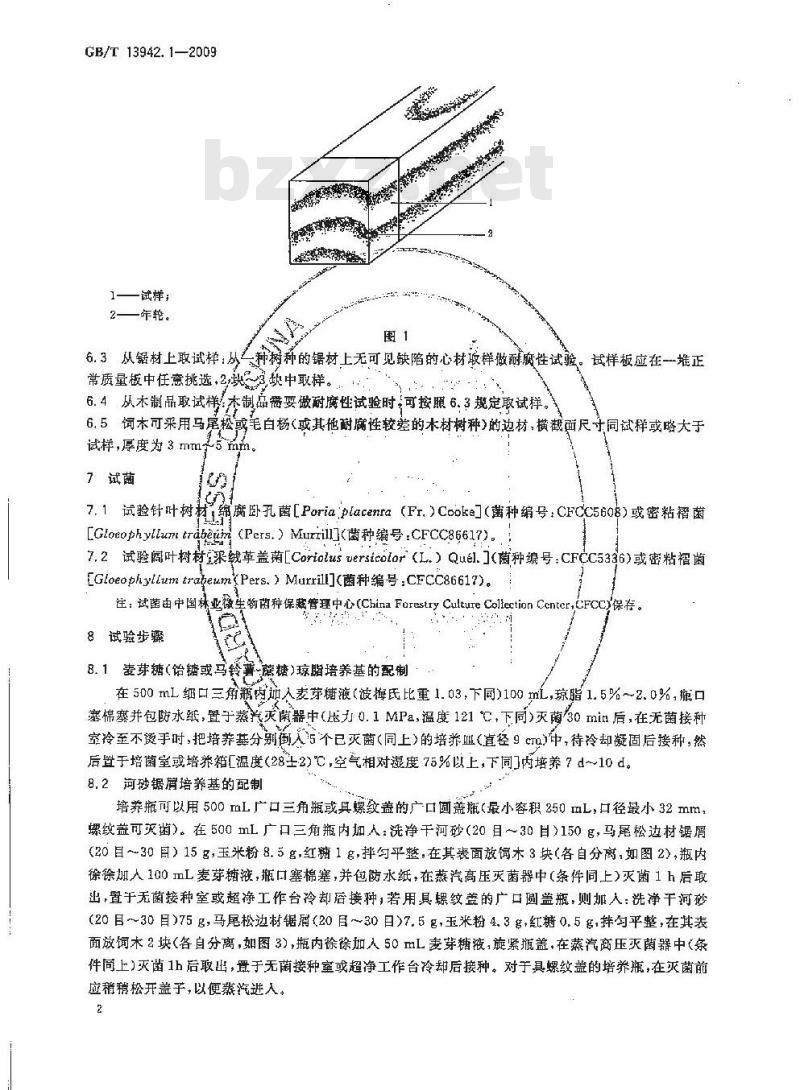

6.2试样各面均应平整，不允许有可见的缺陷。尺寸为20mm×20mm×10mm（纹理方向）（见图1）的外部心材至少12块（均等取自2株～3株原木）。年轮宽度应在该树种平均年轮宽度土20%范围内。GB/T 13942. 1—2009
一试样；
一年轮。
6.3从锯材上取试样：从一
一种树种的锯材上无可见缺陷的心材取样做耐腐性试验。试样板应在一正常质量板中任意挑选，2,缺中取样。6.4从木制品取试样,本制品要做耐魔性试验时;可按照6.3规定取试样。6.5饲木可采用马尾松或毛白杨（或其他耐腐性较差的木材树种>的边材，横截面尺寸同试样或略大于试样，厚度为3mm予5mm。
7试菌
7.1试验针叶树程
绵腐卧孔菌［Poriaplacenra（Fr.）Cooke（菌种编号：CFCC56o8）或密粘褶菌[Glorophyllun trdbeun (Pers.）Murill(菌种编号:CFCC86617).7.2试验阁叶树材采绒革盖菊[Coriolusversicolor（L）Quel.j(菌种编号：CFCC5336)或密粘褶菌heumPers.）Murrill(菌种编号：CFCC86617)。[Gloeophytitum trat
注：试菌由中国林业薇生物菌科保凝管理中心(China Farestry Culture Coletion Center,CFCC)保存。8试验步骤
8.1麦芽糖（饸糖或马餐菁-麓糖）琼脂培养基的配制在500mL细口三角瓶内功人麦芽糖液（波梅氏比重1.03，下同)100mL，琼脂1.5%～2.0%，瓶口塞棉塞并包防水纸，置于蒸汽灭菌器中（压力0.1MPa，温度121℃，下同)灭菌30min后，在无菌接种室冷至不烫手时，把培养基分别倒人5个已灭菌（同上）的培养Ⅲ（直径9cTa）中，待冷却凝固后接种，然后置于培菌室或培养箱[温度（28±2)℃，空气相对湿度75%以上，下同J内培养7d~10d。8.2河砂锯屑养基的配制
培养瓶可以用500mL广口三角瓶或具螺致盖的广口圆盖瓶（最小容积250mL，口径最小32mm，螺纹盖可灭菌）。在500mL广口三角瓶内加人：洗净干河砂（20目～30目）150g，马尾松边材锯屑（20目～30月）15g，玉米粉8.5g，红糖1毫，拌勾平整，在其表面放饲木3块（各自分离，如图2），瓶内徐徐人100mL麦芽糖液，瓶口塞棉塞，并包防水纸，在蒸汽高压灭菌器中（条件同上）灭菌1h后取出，置于无菌接种室或超净工作台冷却后接种，若用具螺纹盖的广口圆盖瓶，则加入：洗净干河砂（20目～30目）75号，马尾松边材锯屑（20月~～30日）7.5g，玉米粉4.3名，红糖0.5g，拌勾平整，在其表面放饲木2块（各自分离，如图3），瓶内徐徐加入50mL麦芽糖液，旋紧瓶盖，在蒸汽商压灭菌器中（条件同上）灭菌1h后取出，置于无菌接种室或超净工作台冷却后接种。对于具螺纹盖的培养瓶，在灭菌前应稍稍松开盖子，以便蒸汽进入。2

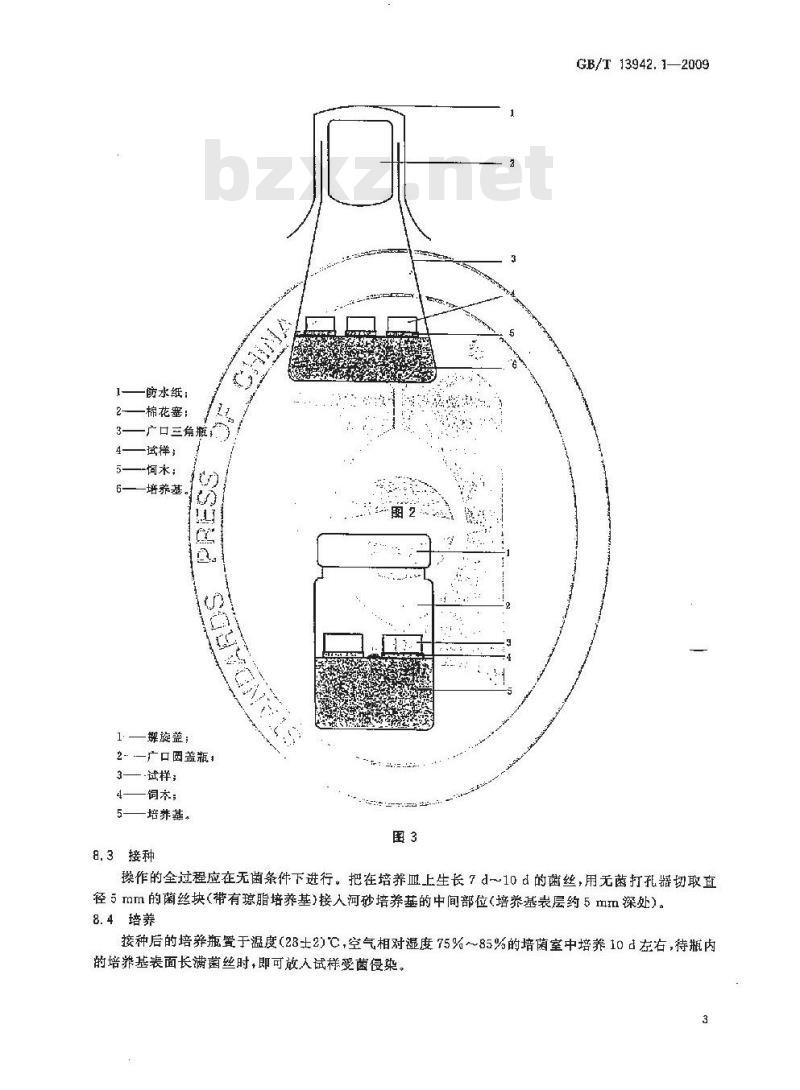

防水纸：
一棉花蜜：
广三瓶
-试样；
恂水：
-培养基
一操旋盖：
2-—广口图盖瓶，
3试样；
一词本：
一培菲基。
8.3接种
GB/T13942.1—2009
操作的全过程应在无菌条件下进行。把在培养血上生长7d～10的菌丝，用无菌打孔切取直径5mm的菌丝块（带有琼脂培养基)接入河砂培养基的中间部位（培养基表层约5mm深处）。8.4培养
接种后的培养瓶置于温度（28士2)℃，空气相对湿度75%～85%的培菌室中培养10存右，持瓶内的培养基表面长满菌丝时，即可放入试样受菌侵染。GB/T 13942.1—2009
8.5试样准备
试样至少12块，每块缩号后放入温度(103土2)℃烘箱中烘至恒重，每块称重（精确到0.01g)后，用吸湿纸（或多层纱布）包好，在蒸汽灭菌器中在常压条件下保持30min左右，使试样含水率达到40%～60%，冷却后即用。
8.6 试样受菌腐朽
已准备好的试样，在无菌条件下放入培养瓶中已长满菌丝的饲木上（纹理方向垂直于菌丝生长方向）。将培养瓶置于培菌室（条件同上）受菌侵染12周。若用具螺纹盖的广口圆盖瓶，在放到培菌室前应稍稍松并盖子，以便使少量空气流入。8.7试验终了的试样检测
经试验12周的试样取出，轻轻刮去表面菌丝和杂质，在（103士2)℃的烘箱中烘至恒重，每块试样分别称重。
8.8对照试样的准备
目的是对试验的验证。如果耐腐性试验树种是针叶树材，可采用马尾松边材（或其他耐癫性较差的针叶树边材），如果耐腐性试验树种是阔叶树材，可采用毛白杨（或其他耐腐性较差的阔叶树边材）。对照试样至少12块，试验步骤同上。对照试样经腐试验后的质量损失率应达到45%以上，否则应重新试验。饲木可来用与试样相同的树种的边材。9结果计算
计算每块试样腐朽后质量损失率，以百分数表示，见式(1)。试样质量损失率 = WlW×100%
式中：
W，试样试验前的全干质量；
W—试样试验后的全于质量。
10本材天然耐腐等级评定标准bzxz.net
以木材受本腐菌朽试验前后的质量损失率为评定的依据，评定结果中需注明试验菌种。针叶、阔叶树材的耐腐等级按试样质量损失率分为四级：I
强耐腐
稍耐腐
不耐腐
试验记录格式按附录A的内容进行填写。4
11%~24%
25%~44%
树种，
产弛：
试样编号
试验日期：
试样全
干质量/
附录A
（资料性附录）
木材天然耐腐性实验室试验记录表表 A,1木材天然耐性实验室试验记录表试验菌种：
试验地点：
试样胸朽
后全下质量/
试祥腐朽
后质盘摄失/
试验：
GB/T13942.1—2009
培菌室温度：
培菌室相对湿度：
试样质量
损失率/
耐腐等级
市核：
GB/T13942. 1-2009
中华人民共和国
国家标准
木材耐久性能
第1部分：天然耐腐性实验室试验方法GB/T 13942.1—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：10004亏
网址spc.net,cn
电话：6852394668517548
中国标准出版社秦堂岛印刷厂印刷各地新华书店经销
印张0.75字数12于字
开木880×12301/16
2009年6月第一版 2009年6月第一次印刷*
.书号：155066·1-37686定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
60021260
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
