【国家标准(GB)】 家用和类似用途电器的安全 闸门、房门和窗的驱动装置的特殊要求

ICS13.120
中华人民共和国国家标准　
GB4706.98—2008
家用和类似用途电器的安全
闽门、房门和窗的驱动装置的特殊要求Household and similar electrical appliances-Safety--Particular requirements for drives for gates, doors and windows（IEC60335-2-103:2006,M0D）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局数码肪伪
中国国家标准化管理委员会
2010-04-01实施

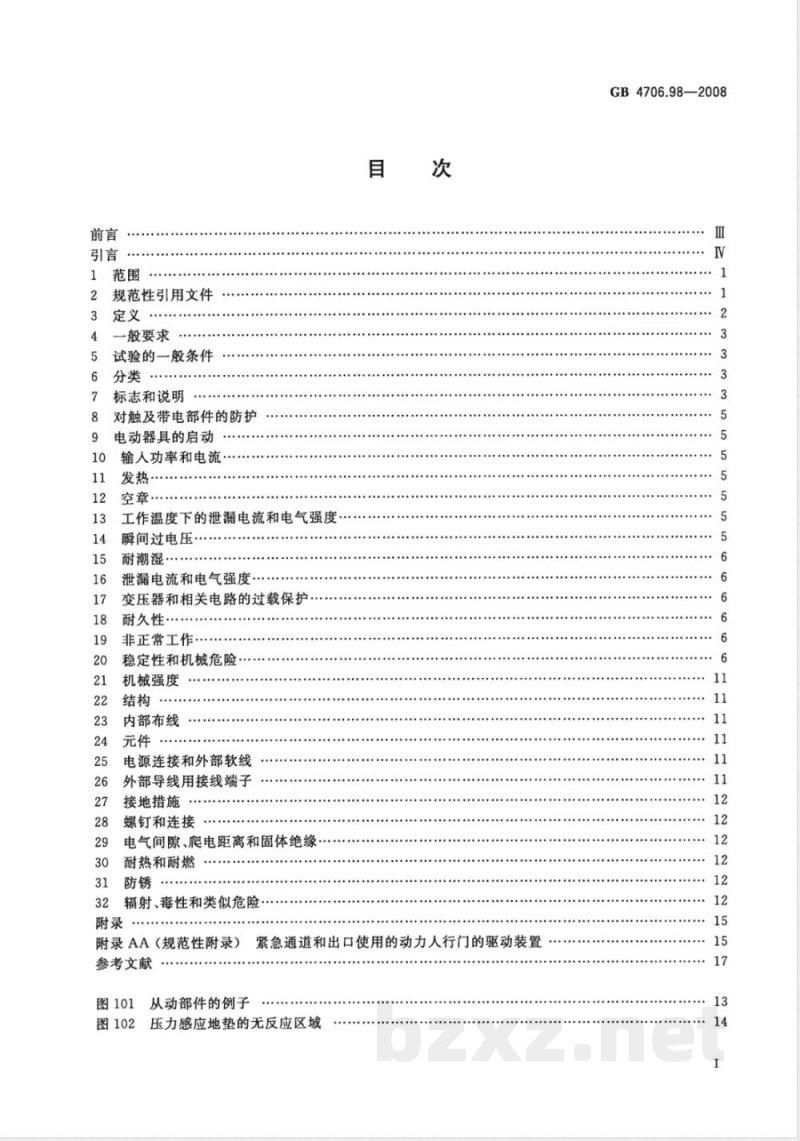

规范性引用文件
一般要求
试验的一般条件
标志和说明
对触及带电部件的防护
电动器具的启动
输人功率和电流.
发热：
空章·
工作温度下的泄漏电流和电气强度·瞬间过电压
耐潮湿
泄漏电流和电气强度
变压器和相关电路的过载保护
耐久性·
非正常工作
稳定性和机械危险·
机械强度
内部布线
电源连接和外部软线
外部导线用接线端子
接地措施
螺钉和连接
电气间、爬电距离和固体绝缘
耐热和耐燃
辐射、毒性和类似危险
附录AA（规范性附录）紧急通道和出口使用的动力人行门的驱动装
参考文献
图101
图102
从动部件的例子
压力感应地垫的无反应区域
GB4706.98—2008

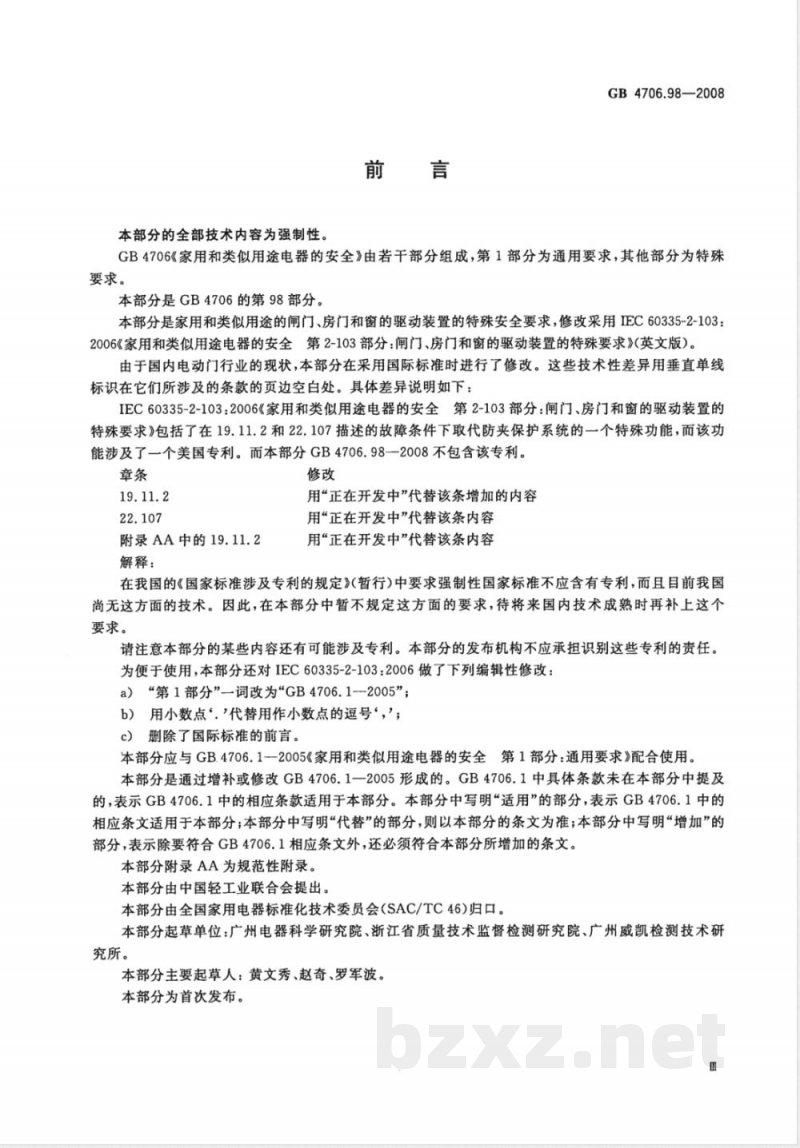

本部分的全部技术内容为强制性。前言
GB4706.98—2008
GB4706《家用和类似用途电器的安全》由若干部分组成，第1部分为通用要求，其他部分为特殊要求。
本部分是GB4706的第98部分。
本部分是家用和类似用途的闸门、房门和窗的驱动装置的特殊安全要求，修改采用IEC60335-2-103：2006《家用和类似用途电器的安全第2-103部分：闸门、房门和窗的驱动装置的特殊要求》（英文版）。由于国内电动门行业的现状，本部分在采用国际标准时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。具体差异说明如下：IEC60335-2-103：2006《家用和类似用途电器的安全第2-103部分：闸门、房门和窗的驱动装置的特殊要求》包括了在19.11.2和22.107描述的故障条件下取代防夹保护系统的一个特殊功能，而该功能涉及了一个美国专利。而本部分GB4706.98一2008不包含该专利。章条
附录AA中的19.11.2
解释：
用“正在开发中”代替该条增加的内容用“正在开发中”代替该条内容用“正在开发中”代替该条内容在我国的《国家标准涉及专利的规定》（暂行)中要求强制性国家标准不应含有专利，而且目前我国尚无这方面的技术。因此，在本部分中暂不规定这方面的要求，待将来国内技术成熟时再补上这个要求。
请注意本部分的某些内容还有可能涉及专利。本部分的发布机构不应承担识别这些专利的责任。为便于使用，本部分还对IEC60335-2-103：2006做了下列编辑性修改：a）“第1部分”一词改为GB4706.1一2005”；b）用小数点‘.代替用作小数点的逗号‘，'；c）删除了国际标准的前言。
本部分应与GB.4706.1一2005《家用和类似用途电器的安全第1部分：通用要求》配合使用。本部分是通过增补或修改GB4706.1一2005形成的。GB4706.1中具体条款未在本部分中提及的，表示GB4706.1中的相应条款适用于本部分。本部分中写明“适用”的部分，表示GB4706.1中的相应条文适用于本部分；本部分中写明“代替”的部分，则以本部分的条文为准；本部分中写明“增加”的部分，表示除要符合GB4706.1相应条文外，还必须符合本部分所增加的条文。本部分附录AA为规范性附录。
本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会（SAC/TC46)归口。本部分起草单位：广州电器科学研究院、浙江省质量技术监督检测研究院、广州威凯检测技术研究所。
本部分主要起草人：黄文秀、赵奇、罗军波。本部分为首次发布。
GB4706.98--2008
在起草本部分时已经假设，本部分内容的实施是委托有适当资格及有经验的人来执行。本部分承认国际上认可的对器具在考到制造商的使用说明的条件下正常使用工作时所带来的诸如电气、机械、热、着火及辐射等危险的防护水平。本部分还覆盖了在实际中可预期的非正常情况，并将电磁现象影响器具安全工作的方式也给予考虑。本部分尽可能地考虑了GB16895中规定的要求，以便在器具与电源连接时符合布线规则。如果本部分范围内的器具还含有GB4706系列的另一个标准所覆盖的功能，则该相关的第2部分标准只要合理应分别适用于每个功能。如果适用，个功能对其他功能的响也应考虑。本部分是一个涉及器具安全的产品族标准，并在覆盖相同主题的同一水平和同一类别的标准中处于优先地位。
一个符合本部分文本的器具，在进行检查和试验时，如果发现该器具的其他特性会损害本部分要求所涉及的安全水平时，则未必认为其符合本部分的各项安全准则。使用不同于本部分要求规定的材料或结构形式的器具，可以按照本部分中这些要求的意图来检查和试验，如果发现实质上是等效的，则可以认为其符合本部分要求。V
1范围
家用和类似用途电器的安全
闸门、房门和窗的驱动装置的特殊要求GB4706.1一2005的该章由下述内容代替。GB4706.98-2008
本部分涉及单相器具额定电压不超过250V、其他器具额定电压不超过480V的家用和类似用途的水平和竖直移动的闸门、房门和窗的电驱动装置的安全。它还覆盖了与从动部件的移动相关的危险。不作为一般家用，但对公众仍可能引起危险的器具，例如打算在商店、办公室、酒店、饭店、医院、工业和农场中由非专业的人员使用的器具也属于本部分的范围。紧急通道和出口使用的门的驱动装置的要求在附录AA中给出。注101：本部分范围内的驱动装置的例子：折叠门的驱动装置；
一旋转门的驱动装置；
滚筒形卷门的驱动装置；
屋顶窗（天窗）的驱动装置
分段架空门的驱动装置；
一摆动和滑动门的驱动装置，
从动部件的例子见图101。
注102：可以给驱动装置提供一个从动部件。本部分所涉及的各种器具存在的普通危险，是在住宅和住宅周围环境中所有的人可能会遇到的。然而，一般说来本部分并未涉及：一无人照看的幼儿或残疾人对器具的使用；一幼儿玩耍器具的情况。
注103：注意下述情况，在许多国家，附加要求由国家劳动保护部门和类似部门来规定。注104：本部分不适用于：
——住宅用竖直移动的车库门的驱动装置[GB4706.68(idtIEC60335-2-95)]；一遮盖门窗的滚动百叶窗（包括门被百叶窗阻止的那些场合）、遮篷、雄幕和类似设备的驱动装置(IEC60335-2-97);
开口宽度大于3m且开口面积大于6.25m2的水平移动的行人门的驱动装置；在商业和工业场所仅预期由经过培训的人员使用的驱动装置；特殊用途的驱动装置，如火焰阻挡门的驱动装置：打算使用在存在腐蚀性或爆炸性气体（如灰尘、蒸气或瓦斯气体）的特殊环境场所的器具。注105：本部分不适用于仅仅依赖于储存的能盘进行移动的人行门的移动。2规范性引用文件
GB4706.1一2005的该章除下述内容外均适用。增加：
GB/T2423.18一2000电工电子产品环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液)(idtIEC60068-2-52：1996）GB7247.1一2001激光产品的安全第1部分：设备分类、要求和用户指南（idtIEC60825-1：1993)
GB4706.98—2008
IEC60825-1修正件1(1997）
IEC60825-1修正件2(2001）
3定义
下列术语和定义适用于本部分。GB4706.1一2005的该章除下述内容外均适用。3.1.9代替：
normaloperation
正常工作
驱动装置在下述条件下进行的工作。没有安装从动部件的驱动装置在其额定负载下进行工作。装有从动部件的驱动装置，其从动部件按照使用说明书的要求安装，在这种条件下进行工作。3.101
驱动装置
控制从动部件的移动的电机和其他组件。注：组件的例子有齿轮、控制器、制动器、滚轮和防夹保护系统。3.102
从动部件drivenpart
由驱动装置操作的闸门、房门或窗的可移动部分。3.103
窗window
建筑中为了调节空气而可以打开及关闭的一个部分，但不打算用作通道。3.104
额定负载ratedload
由制造商给驱动装置规定的作用力或转矩。3.105
Jrated operating time
额定工作时间
由制造商给驱动装置规定的连续的工作时间。注：在连续的工作期间内，驱动装暨可以改变它的方向。3.106
ratednumberof operatingcycles额定工作周期次数
由制造商给驱动装置规定的不间断的工作周期次数。3.107
防夹保护系统
Eentrapmentprotectionsystem
驱动装置中用于提供防夹保护的部分。注1：防夹保护系统可由一个或多个装置组成，如压力感应边缘、无源红外和有源光传感装暨、自动关断开关或电机电流监控装置。
注2：防夹保护系统可以装在一个电机总成中或单独安装。3.108
自动关断开关
biased-offswitch
当开关的动作件被释放时自动地返回到断开位置并停止驱动装置的移动的开关。3.109
自动驱动装置
automatic drive
不需要使用者的有意启动就能在至少一个方向上操作从动部件的驱动装置。2
水平移动的人行门horizontallymovingpedestriandoorGB4706.98—2008
设计用于行人使用的、开口宽度不超过3m且开口面积不超过6.25m2的摆动门、滑行门或旋转门。
可逆驱动装置
reversibledrive
通过推动从动部件，在两个方向上在通电或断电情况下都可手动操作的驱动装置。4一般要求
GB4706.1一2005的该章适用。
5试验的一般条件
GB4706.1一2005的该章除下述内容外均适用。5.2增加：
当试验必须在装有从动部件的条件下进行时，使用专门与驱动装置一起安装的且能给出最不利试验条件的从动部件。按照使用说明书的要求来调节驱动装置可以用一个人工负载来模拟从动部件。5.5增加：
在试验过程中，门上的小门（或角门)要保持关闭状态。5.7增加：
如果驱动装置标示的环境温度超出+十5℃～十40℃的范围，则第11章、第13章、20.105～20.109和第21章的试验要在最不利的标示温度下进行。5.10增加：
将驱动装置调整成能提供与使用说明书一致的最不利条件。6分类
GB4706.1一2005的该章除下述内容外均适用。6.1修改：
驱动装具应是I类、Ⅱ类或Ⅲ类。6.2增加：
预期暴露于户外环境的驱动装置或其部件，应至少为IPX4。7标志和说明
GB4706.1一2005的该章除下述内容外均适用。7.1修改：
驱动装置应标有额定输入功率。增加：
驱动装置应标有其环境温度范围。未装有从动部件的驱动装置应标有：额定负载，单位：N或Nm；
额定工作时间，单位：min，预期连续工作的驱动装置除外。装有从动部件的驱动装置应标有额定工作周期次数，预期连续工作的驱动装置除外。3
GB4706.98-—2008
7.6增加：免费标准下载网bzxz
[ISO7000-0533符号(DB：2004-01)]最高温度［ISO7000-0534符号（DB：2004-01)]最低温度7.12增加：
使用说明书应说明以下内容：
替告：重要的安全说明。为了人员的安全必须按照这些说明进行使用，这一点非常重要。保存这些使用说明书。
使用说明书应包括如下内容：
一不允许小孩玩要固定的控制器，使遥控器远离小孩；一一操作模式指示器的解释说明；一一详细说明如何使用任何一个手动释放装置或作为手动释放装置用的可逆驱动装置，如适用，说明由于机故障或一个不平衡的条件手动释放装置的启动可能导致从动部件的移动不受控；——当操作一个自动关断开关时，确保其他人员远离；一一当关闭一个已被火焰传感系统打开的窗时，确保其他人员远离；详细说明如何重新调整控制器；经常检查设施是否有不平衡的状况、磨损的迹象或电缆、弹簧及安装是否有损坏。如果发现有必要维修或调整的话，则不要使用它们；一一如果器具是自动控制的，则在进行清洁或其他维护工作时要断开电源。7.12.1增加：
安装说明书应说明下述内容：
告：重要的安全说明。必须遵守所有的安装说明，因为不正确的安装会导致严重的人身伤害。安装说明应规定从动部件的类型、尺寸和质量，并规定驱动装置的安装位置。还应说明，安装人员必须要检查标示在驱动装置上的温度范围是否适合于安装位置。安装说明书应包括下述内容：
一安全地搬运安装重量超过20kg的驱动装置的必要信息。该信息应描述如何使用搬运安装设施，如挂钩和绳索；
在安装驱动装置之前，检查从动部件是否处于良好的机械状态、正确的平衡以及是否能正确地开和关；
一如果驱动装置是预期安装在距地面或其他可接近平面上方至少2.5m的高度，则说明这些信息；
一说明驱动装置不能与装有角门（小门)的从动部件一起使用（除非驱动装置不能在角门开着的状态下工作）；
一除水平移动的人行门外，确保避免由于从动部件的打开移动而引起人或物被夹在从动部件和周围的固定部件之间；
一对于水平移动的人行门，确保避免由于从动部件的移动而引起人或物被夹在从动部件和周围的固定部件之间。如果相关的距离不超过8mm，则可达到要求。然而，下述距离被认为是足够用来避免所示的身体各部位被夹住：·对于手指，大于25mm的距离；·对于脚，大于50mm的距离；
●对于头部，大于300mm的距离；且。对于整个身体，大于500mm的距离。如果不能送到这些距离，则必须提供保护装置：GB4706.98—2008
—一详细说明距墙的最大允许安装距离，该墙是与水平滑动的从动部件的向外滑动方向平行的；一从动部件及其相关联部件的安装的详细说明，包括其他可选的操作模式所需要的相关附件的详细说明；
说明自动关断开关的启动元件要置于从动部件的视线内，但要远离运动的部件。如果启动元件不是利用锁操作的，则要将它安装在最少1.5m的高度且对于公众是不可触及的；打开时缝隙超过200mm的窗，如果打开运动是由火焰传感系统控制的，则要使用一个自动关断开关将窗关闭；
如何设定控制器的详细资料；
一安装后，要确保整个机构经过正确地调整且保护系统和任何手动释放装置都能正确地工作：一将有关手动释放装置的标签永久地固定在其启动元件附近。7.101带有手动释放装置的驱动装置，如果手动释放装置上没有标示如何使用该手动释放装置的信息，则驱动装置应有一个说明这些信息的标签。是否符合，通过视检检查。
8对触及带电部件的防护
GB4706.1—2005的该章适用。
9电动器具的启动
GB4706.1一2005的该章不适用。10输入功率和电流
GB4706.1一2005的该章除下述内容外均适用。10.1修改：
确定输人功率的最大值，而不是平均值，忽略起动电流的影响。11发热
GB4706.1一2005的该章除下述内容外均适用。11.7代替：
连续工作的驱动装置运行连续的周期，直至稳定状态建立。其他驱动装置按如下方式进行工作：未装有从动部件的驱动装置不停歇地运行到额定工作时间，但不能少于5个工作周期或4min，两者取时间较长者；
—一装有从动部件的驱动装置不停歇地运行到额定工作周期次数，但不能少于5个工作周期。12空章
3工作温度下的泄漏电流和电气强度13
GB4706.1--2005的该章适用。
14瞬间过电压
GB4706.1一2005的该章适用。
