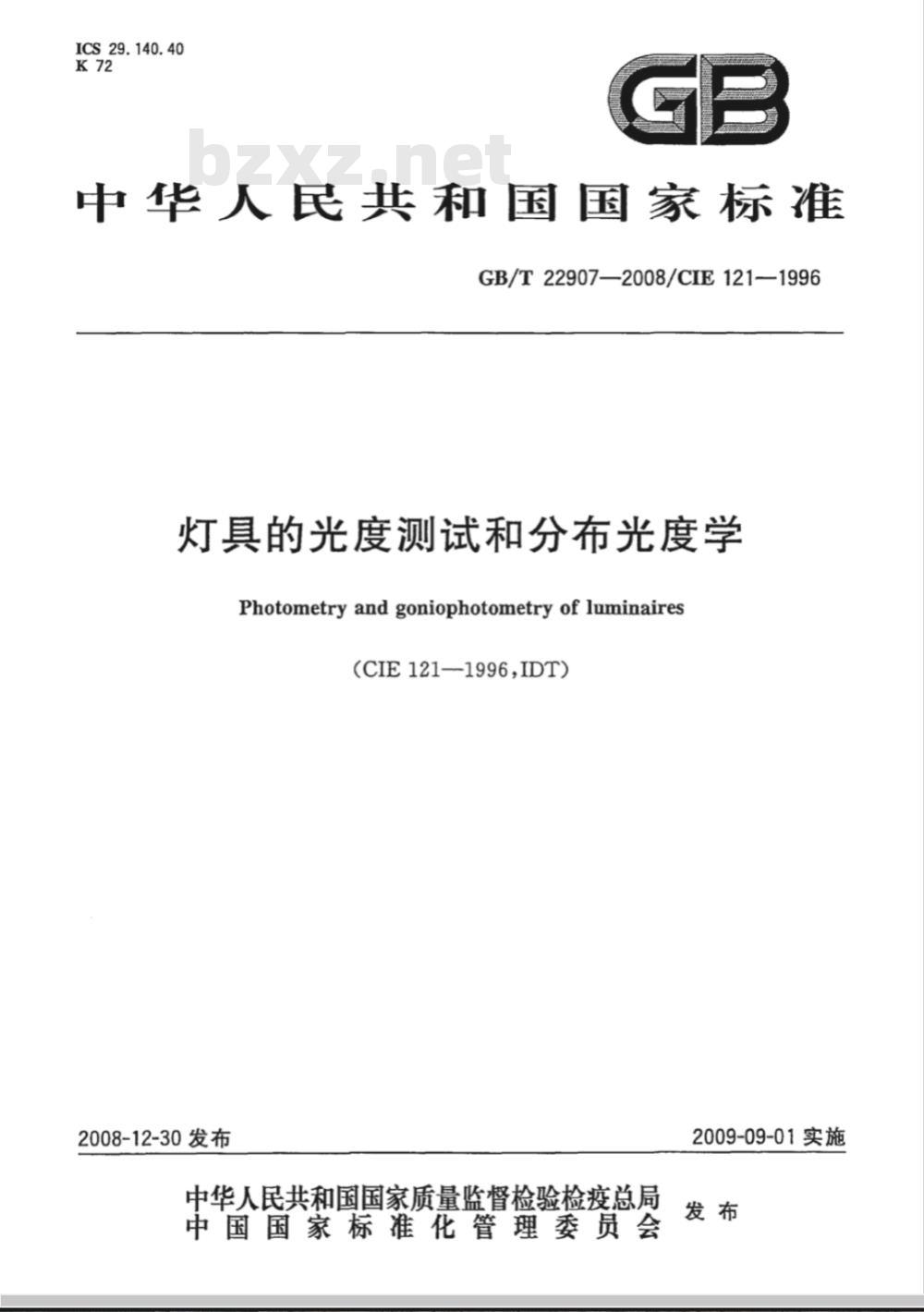

【国家标准(GB)】 灯具的光度测试和分布光度学

ICS 29.140. 40
中华人民共和国国家标准
GB/T22907—2008/CIE121—1996灯具的光度测试和分布光度学
Photometry and goniophotometry of luminaires(CIE121-1996,IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

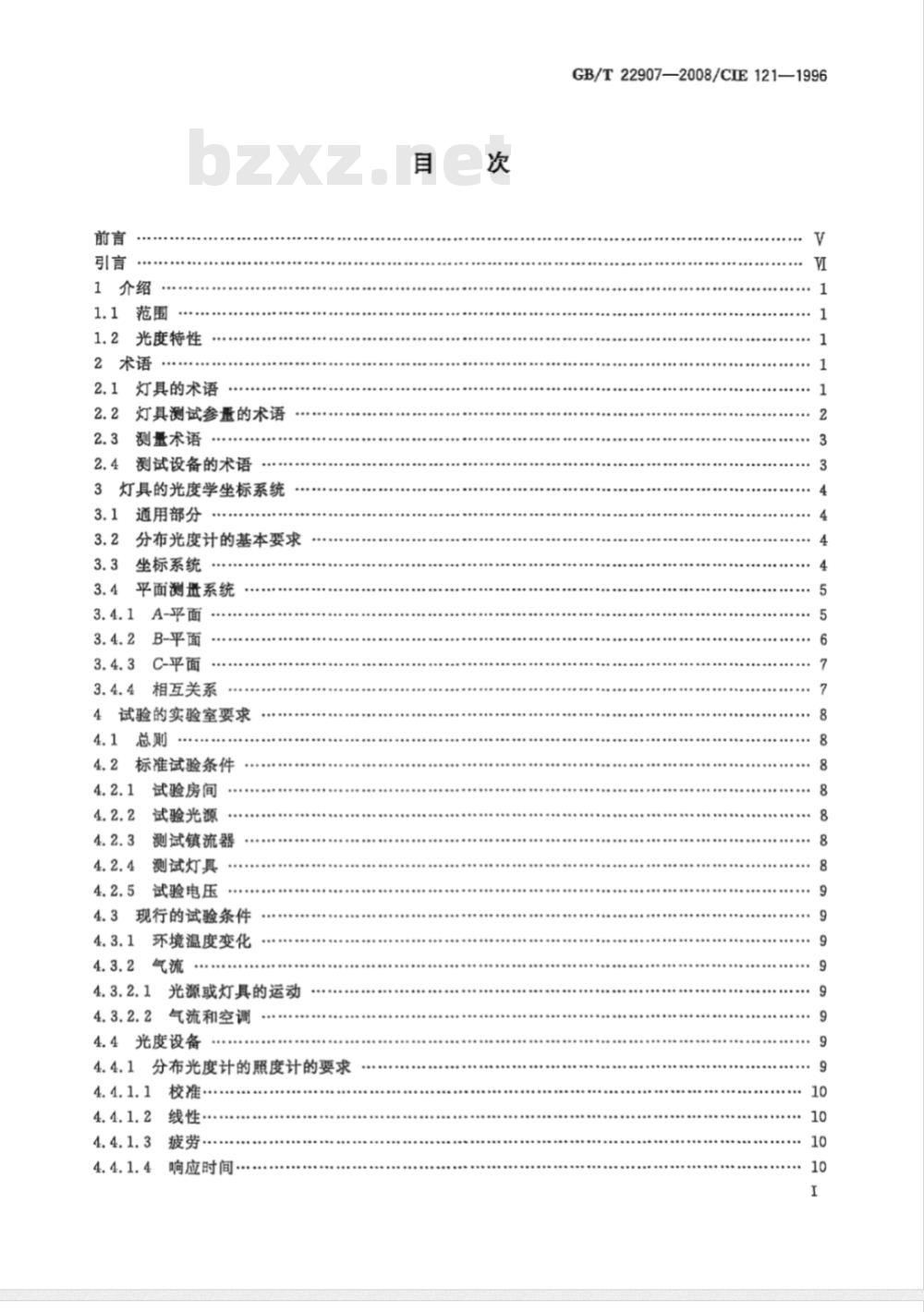

1介绍
1.1范围
1.2光度特性
2术语
2.1灯具的术语
2.2灯具测试参量的术语
2.3测量术语…
2.4测试设备的术语
3灯具的光度学坐标系统
3.1通用部分
分布光度计的基本要求
坐标系统
平面测盘系统
A-平面
B-平面
C-平面
相互关系
试验的实验室要求
标准试验条件
试验房间
试验光源
测试镇流器
测试灯具
试验电压
现行的试验条件
环境温度变化
光源或灯具的运动
气流和空调

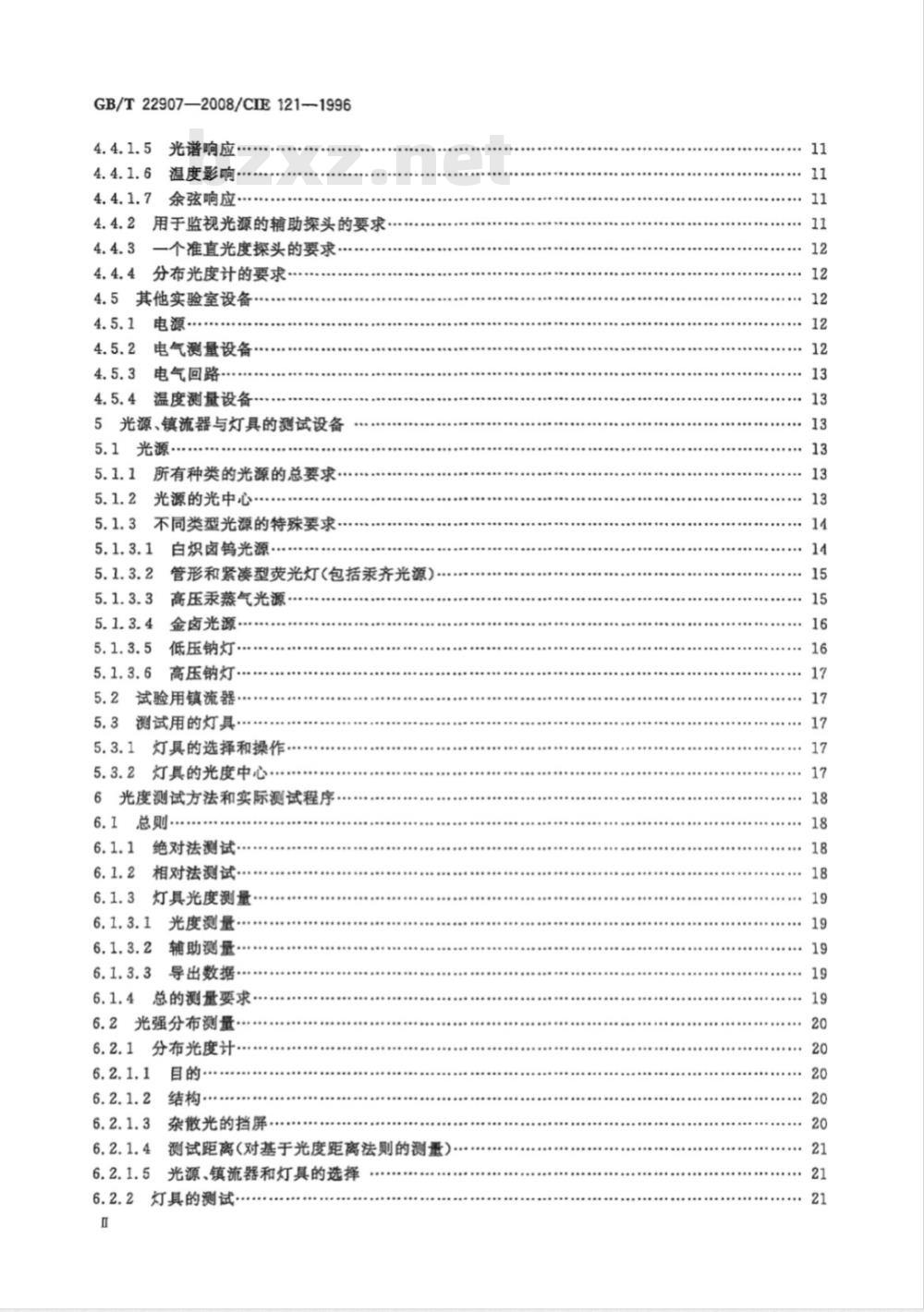

4.4光度设备
分布光度计的照度计的要求
线性·
疲劳·
响应时间·
GB/T22907—2008/CIE121—199610
GB/T22907—2008/CIE1211996
光谱响应
温度影响
余弦响应.
4.4.2用于监视光源的辅助探头的要求..4.4.3
一个准直光度探头的要求·
分布光度计的要求·
4.5其他实验室设备
电气测量设备?
电气回路
温度测量设备
5光源、镇流器与灯具的测试设备5.1光源
所有种类的光源的总要求…
光源的光中心…
不同类型光源的特殊要求
白炽卤钨光源
管形和紧漆型荧光灯(包括汞齐光源）高压汞蒸气光源
金卤光源
低压钠灯·
高压钠灯·
试验用镇流器，
测试用的灯具
灯具的选择和操作
灯具的光度中心
6光度测试方法和实际测试程序
总则·
绝对法测试
相对法测试
灯具光度测量
光度测量
辅助测量·
导出数据.
总的测量要求
6.2光强分布测量
6.2.1分布光度计
目的…
杂散光的挡屏，
测试距离（对基于光度距离法则的测重）光源、镇流器和灯具的选择
灯具的测试
偏振测量

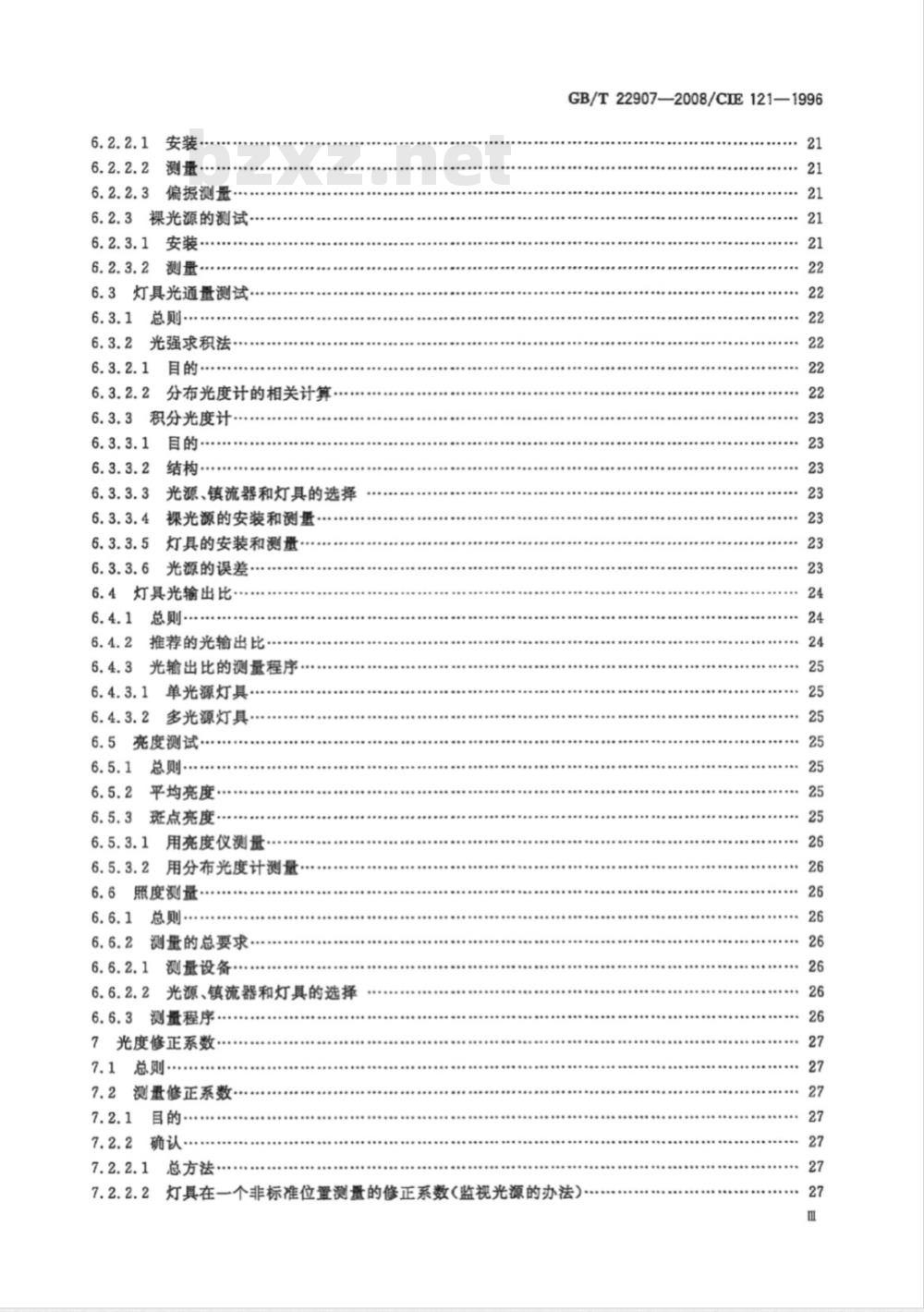

6.2.3裸光源的测试
6.2.3.1安装…
6.2.3.2测量……
6.3灯具光通量测试
总则·
光强求积法·
目的…
分布光度计的相关计算
6.3.3积分光度计
目的………
结构·
光源、镇流器和灯具的选择
裸光源的安装和测量
灯具的安装和测量
光源的误差·
6.4灯具光输出比
推荐的光输出比·
光输出比的测量程序
单光源灯具·
多光源灯具
6.5亮度测试…
6.5.1总则..
6.5.2平均亮度
6.5.3斑点亮度
用亮度仪测量
用分布光度计测量
6.6照度测量
总则…
6.6.2测量的总要求.
6.6.2.1测量设备….
6.6.2.2光源、镇流器和灯具的选择6.6.3测量程序
7光度修正系数·
7.2测量修正系数.
7.2.1目的….
7.2.2确认·
总方法
GB/T22907—2008/CIE121—199621
灯具在一个非标准位置测量的修正系数（监视光源的办法）27

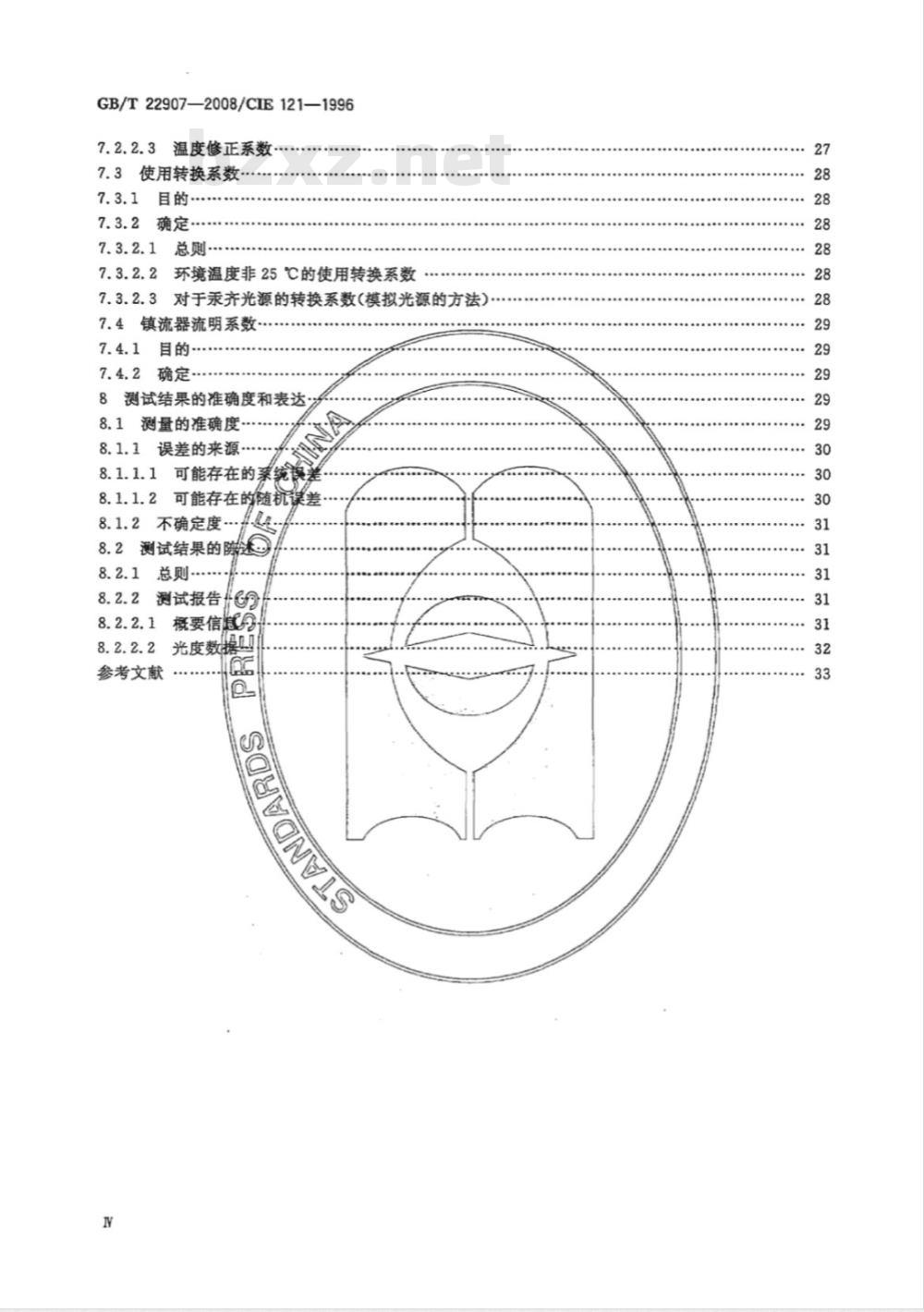

GB/T22907—2008/CIE121—19967.2.2.3
温度修正系数
7.3使用转换系数
7.3.1目的
7.3.2确定
7.3.2.1总则
7.3.2.2环境温度非25℃的使用转换系数对于汞齐光源的转换系数（模拟光源的方法）7.3.2.3
7.4镇流器流明系数
7.4.1目的
7.4.2确定
8测试结果的准确度和表达
8.1测量的准确度
误差的来源·
可能存在的亲
可能存在的随
不确定度
8.2测试结果的院
8.2.2测试报告
概要信
光度数www.bzxz.net
参考文献
GB/T22907—2008/CIE121—1996本标准等同采用CIE121一1996《灯具的光度测试和分布光度学》。为便于使用，本标准做了下列编辑性修改：a)
“本技术报告”一词改为“本标准”；用小数点“”代替作为小数点的“，”；b)
删除CIE121-1996的前言。
本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位：国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）、上海时代之光照明电器检测有限公司。
本标准主要起草人：王哗、施晓红、张方钢。GB/T22907—2008/CIE121—1996引
本标准提供了室内灯具和道路灯具光度测试的通用要求，并包括以下信息：a)
进行试验的标准试验条件，在此条件下，实际误差是可以接受的；光源和灯具的选择程序；
灯具光度特性的测量程序和可能的误差来源的评价程序；c
修正系数和服务转换系数
e）测试结果的表达。
本标准全面地为工业实率室提供一个可行的指导，并具有定够的信感去代替标准 CIE 24一1973《室内灯具类型的光度测诚和27一1973《道路照明灯具的光度测试》。关于对更特殊的灯具类型CIE将出版补充报告。
1介绍
1.1范围
GB/T22907—2008/CIE121—1996灯具的光度测试和分布光度学
本标准包含了大部分类型灯具光度测试的通用要求。本标准规定了光度测试的标准条件，并推荐了测试程序，使所确定的灯具光度特性及其陈述报告有足够的准确度和复现性，这些规定为统一国家标准提供基础，并为光度实验室的试验和灯具性能数据的表达提供指导。对于实际测试条件不同于标准测试条件的灯具，标准给出了修正系数的测量要求。对于实验室人员和工程师来说，光度测量方法的详细描述是最重要的，对于数据使用者来说这同样重要。对数据的适当解释通常依赖于对所涉及测量过程的充分了解，同时，本标准也提供给使用者理解光度测量程序和表达的数据。
为极其专业的设施设计的特殊灯具类型，对测量和数据表达要求相关的特殊推荐有需求时，此类通用标准不能覆盖其特性，应以许多补充标准来满足这种需要，这些补充标准将本标准适当章节内引用，并在必要时定义特殊要求和测量条件。对于没有特定标准覆盖的灯具，可以使用最适合的标准和本通用标准的要求来指导实际的测量程序。
1.2光度特性
光度特性可以被分为测量到的特性，即那些用实验设备直接测量到的，以及推导出的特性，即由测量数据计算得到的。推导的特性更接近相关的照明应用。本标准主要涉及被测量的光度特性。2术语
仅包含了直接相关的定义。本标准中列出的一些术语可能会在其他标准中以不同的名称（在方括号内给出)出现。
其他的相关定义见CIE/IEC17.4-1987[1]。2.1灯具的术语
灯具luminaire
凡是能分配、透出或转变一个或多个光源发出光线一种器具，并包括支承、固定和保护光源必需的所有部件（但不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的装置。2.1.2
（灯具）设计姿态［通常应用中也可以倾斜］designattitude（ofluminaire）［alsotiltnormalinapplicationj
灯具设计的工作姿态（参考制造商的使用说明或常用方式来确定）。2.1.3
Jmeasurementattitude（ofluminaire)[alsotiltnormalin（灯具)测试姿态【测量中也可以倾斜］measurement
灯具被测试时的姿态。
注：如果没有特别指出，采取与设计一致的姿态。2.1.4
（光源）光中心lightcenter（ofasource）用作光度测试和计算的原点。
GB/T22907—2008/CIE121-1996
光度中心photometriccenter
灯真或光源上的一点，从这一点运用光度距离法则可以最接近该方向上的最大光强。注：此术语广泛用于关于灯具光度学的国家标准规范中。对裸光源来说，此定义等同于国际照明词汇定义的光中心。
第一根轴（灯具）［也称基准轴］firstaxis（ofaluminaire）［alsoreferenceaxis]一穿过光度中心的轴，在光度测量中作为一个基准方向用于校正光度测试中的灯具姿态。2.1.7
第二根轴（灯具）［也称辅助轴］secondaxis（ofaluminaire）[alsoauxiliaryaxis]一穿过光度中心的轴，垂直于第一根（基准）轴，与灯具连系，并且和第一根轴一起用来定义灯具的姿态。
注：第一根轴和第二根（辅助）轴的识别应由制造方定义，如果没有，由光度实验室定义。第三根轴同样被用来定义灯具的姿态：这根轴穿过了光度中心且垂直于前两根轴。2.1.8
实施的镇流器practicalballast代表适用于被测灯具和光源的镇流器产品范围的镇流器。2.2灯具测试参量的术语
每1000lm的灯具数据（光源光通量）luminairedataper1000Im（oflampflux）与由灯具中所有光源的光通量折算的每10001m的一个总的理论光通量相关联的灯具光度数据这些光源在基准条件下，用相同的镇流器在灯具外点亮。2.2.2
光强分布（灯具）luminousintensitydistribution（ofaluminaire）各个方向上的光强分布，光强分布可以用数字表格或图形表现，通常以坎德拉每10001m光源光通量为单位。
镇流器流明系数ballastlumenfactor基准光源与实施镇流器在镇流器的额定电压下工作出射的光通量，与相同光源在基准镇流器下工作出射的光通量之比。
缩写词：BLF
光通输出比（灯具）［灯具效率（美国）］lightoutputratio（ofaluminaire）［luminaireefficiency(USA)J
在规定使用条件下，灯具使用它自己的光源和设备所测得的光通量与相同光源在灯具外的规定条件下使用相同的设备得到的单独光源光通量之和的比值。缩写词：LOR
注：规定使用条件一般是4.2要求的标准试验条件。如有不同，应规定使用条件。灯具外的光源光通盘是出版的光源目录数据中规定的光源位置和光源工作温度下得到的。2.2.5
有效光通输出比（灯具）lightoutputratioworking（ofaluminaire）在规定使用条件下，灯具使用它自己的光源和设备时测得的光通量与相同光源在灯具外的基准条件下使用基准镇流器得到的单独光源光通量之和的比值。2
缩写词：LORW
GB/T22907—2008/CIE121—1996注：LORW=LORXBLF；因为大多数灯具能与BLF不同的镇流器工作，最好的情况是LOR就是LORW。2.2.6
(灯具)上(下)射光通
upward(downward)fluxfraction(ofaluminaire）灯具的所有光通量中在穿过灯具光度中心的水平面以上(下)出射的部分。缩写词：UFF
上(下)射光通输出比(灯具）
upward(downward)lightoutputratio(ofaluminaire）灯具光通输出比和上射（下射）光通部分的乘积。光输出比可以是光通输出比或者适当时是有效光通输出比。
缩写词：ULOR(DLOR）
averageluminance（of aluminaire)(灯具)平均亮度
在灯具给定方向上，单位投影发光面积的光强。2.2.9
serviceconversionfactor
使用转换系数
当使用条件不同于标准测试条件时，将标准测试条件下的光度数据转换成使用条件下数据的系数。2.3测量术语
绝对测量absolutemeasurement
以适当的SI单位度量的测量。
relativemeasurement
相对测量
用任意单位相同类型的两个参量的比率进行的测量或者相关于特定裸光源光通量的SI单位制的测量。
裸光源测量barelampmeasarement为了确定光输出比或每10001m光源光通的灯具数据，光源独立于灯具的测量。2.3.4
reference conditions(luminaire)(灯具)基准条件
根据本标准第4章的要求进行灯具光度测量的条件。2.3.5
（光源）基准条件referenceconditions(lamps）根据IEC光源相关规定[5-11]测量光源光通量的条件。2.3.6
基准镇流器
referenceballast
为镇流器测试提供一个参比标准而设计的一种电感型镇流器，用来选择基准光源和在标准条件下测试常规的光源产品。
注：每种光源类型的基准镇流器的电气参数在适用的IEC光源规范[5-11]中给出，而电气要求则在适用的IEC镇流器规范[12-16]中给出。
2.4测试设备的术语
光度计photometer
测量光度参数的设备。
GB/T22907—2008/CIE121—19962.4.2
分布光度计goniophotometer[alsodistributionphotometer]测量光源、灯具、媒质和表面定向光分布特征的光度计。2.4.3
光度探头photometerhead
包括光度计本身在内的分布光度计的那一部分（通常是一个带有光谱探测响应修正的滤色器的硅光二极管）。同样可以包括用于方向性评估的手段（例如，漫射窗口、透镜和光圈）。光度计将入射光量转化为电量。
照度计illuminancemeter
用于测量照度的光度计。
3灯具的光度学坐标系统
3.1通用部分
灯具的基本光度数据包括一组不同方向上的光强值，它们由直接光度测量得到。光强分布的测量涉及灯具在受控的工作条件下（电气和温度的测量）的光度和角度的测量（分布光度计)。
对于这样涉及方向尚的光度测量，应围绕灯具定义一个空间体系（坐标系统）。3.2分布光度计的基本要求
为了测量不同方向上的光强，将灯具安装在分布光度计上，以便于将其定位在规定的角度。分布光度计通常由一个用以支撑和定位灯具或光源以及光度探头的机械装置，连同一些获取和处理数据的辅助设备组或。
分布光度计基本王可以分为三种：一一种使灯真绕两根相互垂直的轴旋转，且两根轴的交点是分布光度计光度中心的分布光度计。这类分布光度计通常使用-个单独的且安装在离光度中心距离足够远的光度计探头。一种分布光度计，灯具仅绕一根轴旋转，灯具与光度探头的相对运动，光度探头在穿过分布光度计的光度中心面内相对于第一根轴的角度并跨越第一根轴，绕第二根轴作第二种旋转。一种灯真完全不动的分布光度计。光度探头绕两根穿过分布光度计光度中心且相互垂直的轴旋转。
注：在第一种型式里，由于光源的燃点位置在测试过程中持续的变化，所以限制了这类分布光度计的使用。在第二种型式里，即使测试时灯具在空间内移动或旋转，光源的燃点位暨就是灯具正常使用时的燃点位置。因为现实的考虑限制了后两种类型的分布光度计的整体尺寸，因此这些类型的分布光度计通常会在光度头和灯具之间使用镜子以增加光程，或者把适当尺寸的充度仪用作为探头。同样镜子也用于将光度计保持在一个固定的位置。
以上列出的三种分布光度计的基本类型能在多种结构设置中使用，每一种适用于一个特定的目的。不同之处在于分布光度计在地面的安装位置、分布光度计基准轴的方位以及灯具安装在分布光度计上的方式。
在标准CIE701987[17]中给出了分布光度计的构造原理和选择方法。3.3坐标系统
确定灯具的光强分布需使用坐标系统来定义光强测试的方向。使用的坐标系统是球形坐标系，坐标系中心就是灯具的光度测试中心。一般认为，坐标系统包括一组通过交集轴的平面。空间方向由两个角度来表示—一初始半平面与含测试方向的半平面间的夹角；4
