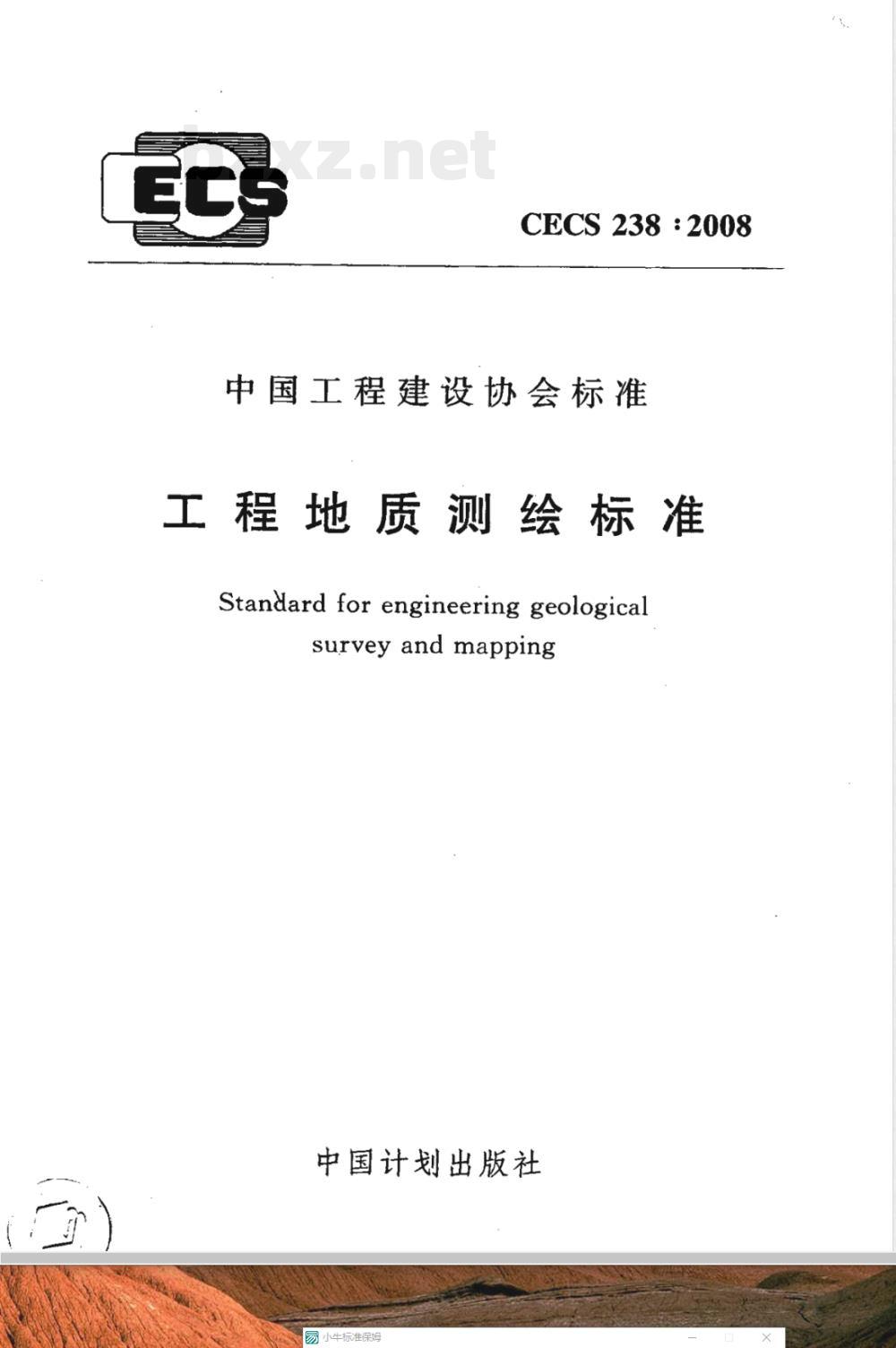

【其他行业标准】 工程地质测绘标准(附条文说明)

CECS 238 : 2008
中国工程建设协会标准
工程地质测绘标准
Standard for engineering geologicalsurvey and mapping
中国计划出版社

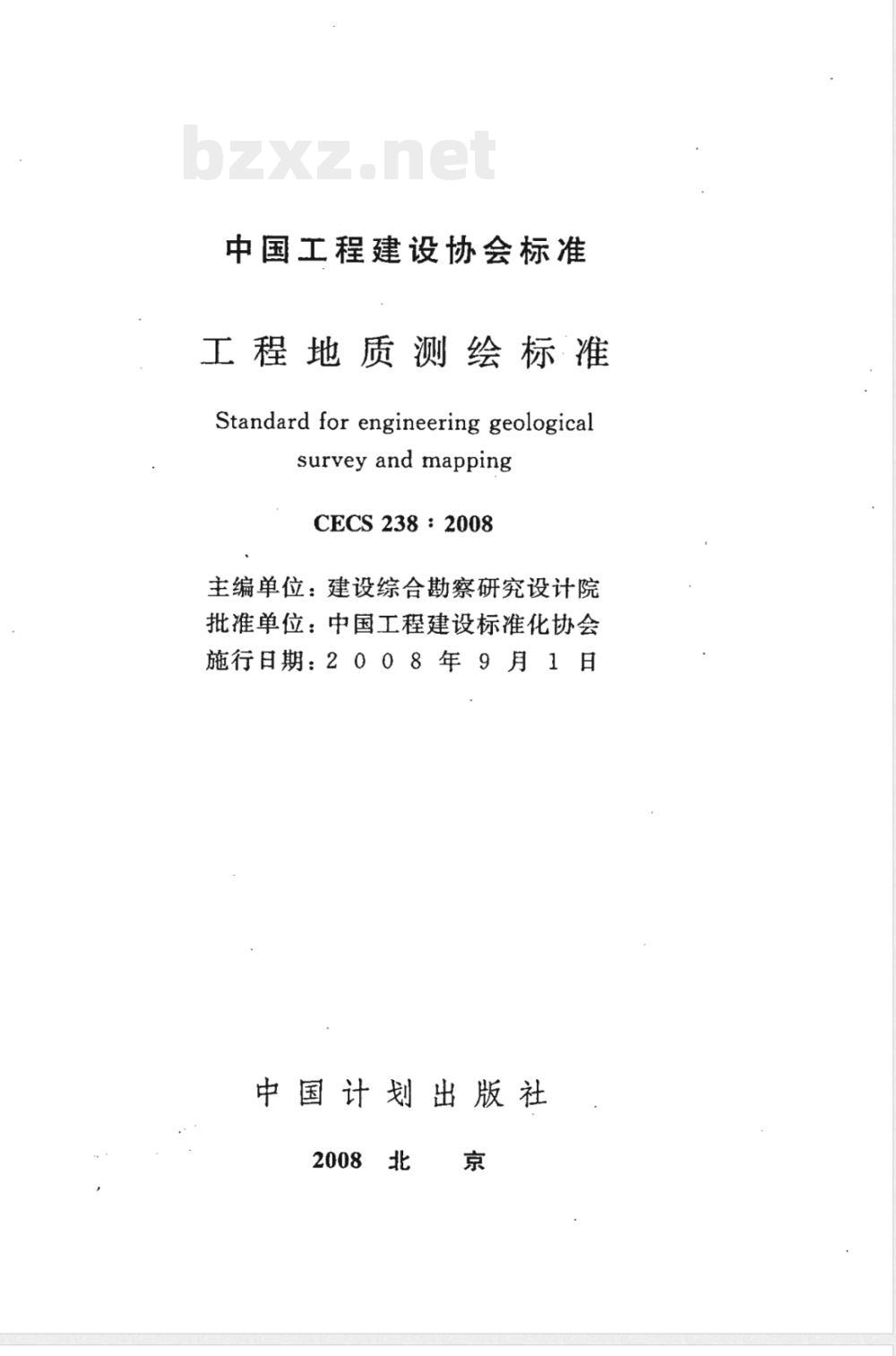

中国工程建设协会标准
工程地质测绘标准
Standard for engineering geologicalsurvey and mapping
CECS 238 : 2008
主编单位：建设综合勘察研究设计院批准单位：中国工程建设标准化协会施行日期：2008年9月1日
中国计划出版社
2008北

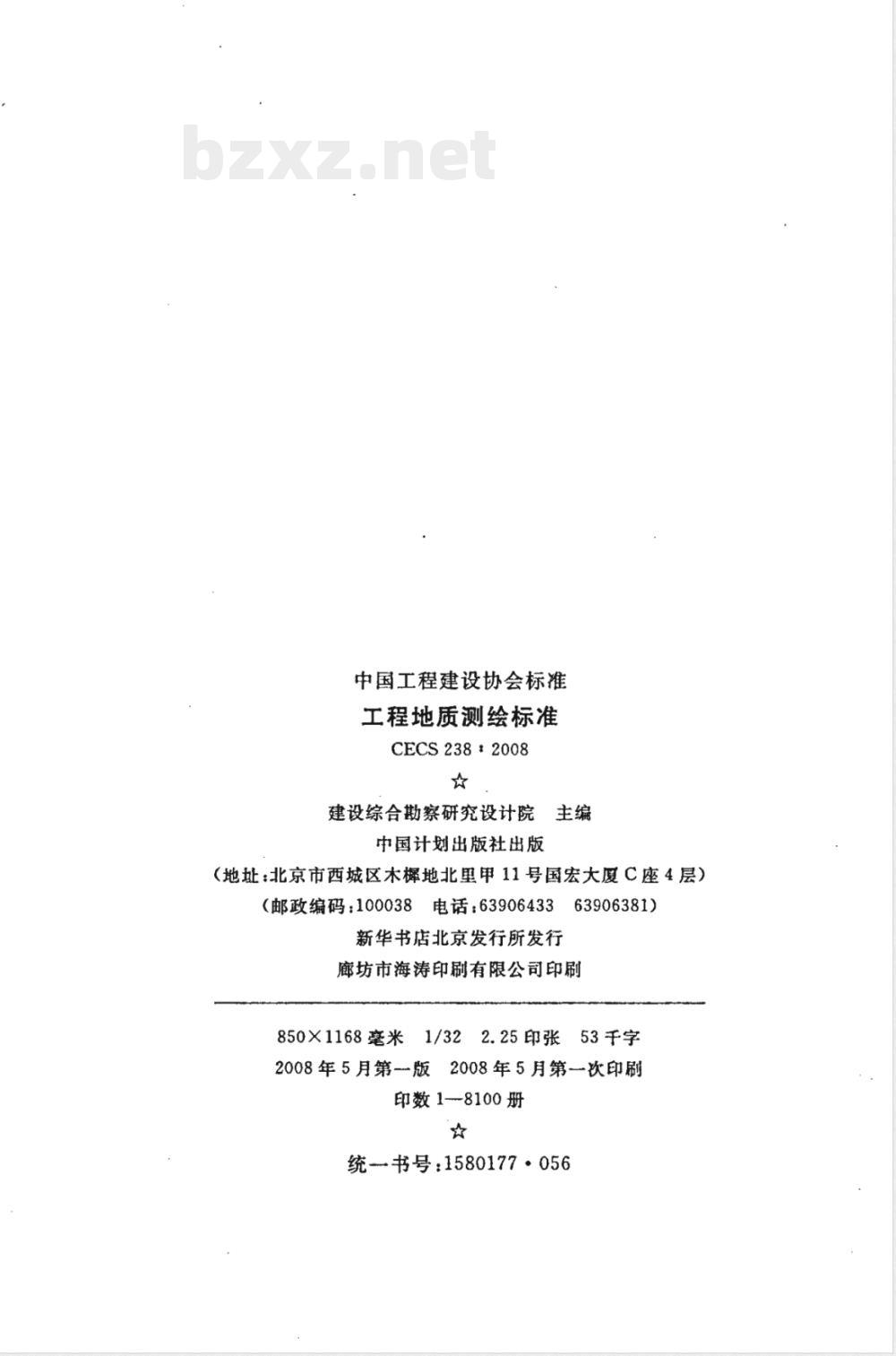

中国工程建设协会标准
工程地质测绘标准
CECS 238 : 2008
建设综合勘察研究设计院
中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038
3电话：63906433
新华书店北京发行所发行
63906381)bzxZ.net
廊坊市海涛印刷有限公司印刷
850×1168毫米1/322.25印张53千字2008年5月第一版2008年5月第一次印刷印数1--8100册
统书号：1580177·056

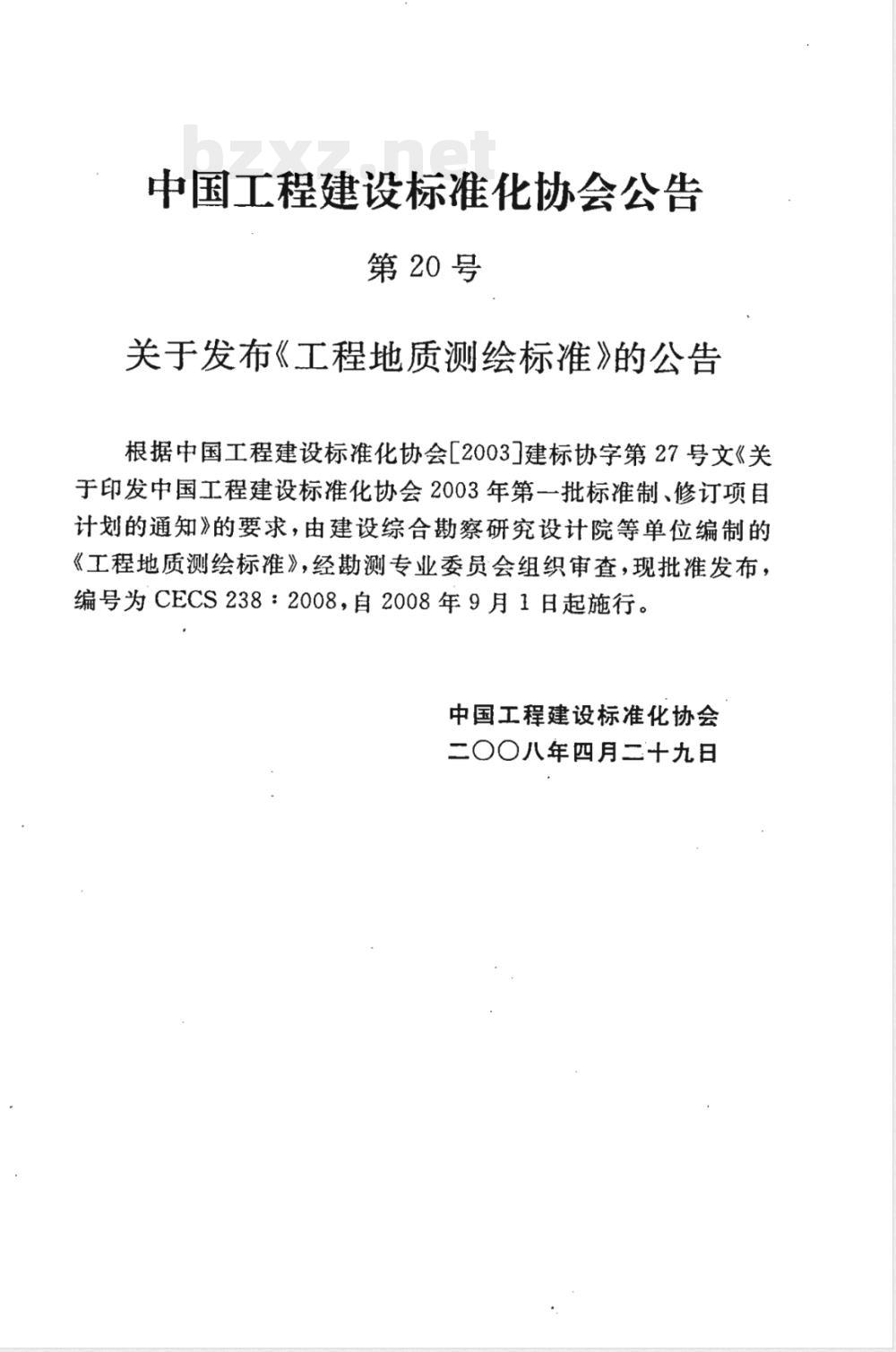

中国工程建设标准化协会公告
第20号
关于发布《工程地质测绘标准》的公告根据中国工程建设标准化协会[2003］建标协字第27号文《关于印发中国工程建设标准化协会2003年第一批标准制、修订项目计划的通知》的要求，由建设综合勘察研究设计院等单位编制的《工程地质测绘标准》，经勘测专业委员会组织审查，现批准发布，编号为CECS238：2008，自2008年9月1日起施行。中国工程建设标准化协会
二〇〇八年四月二十九日

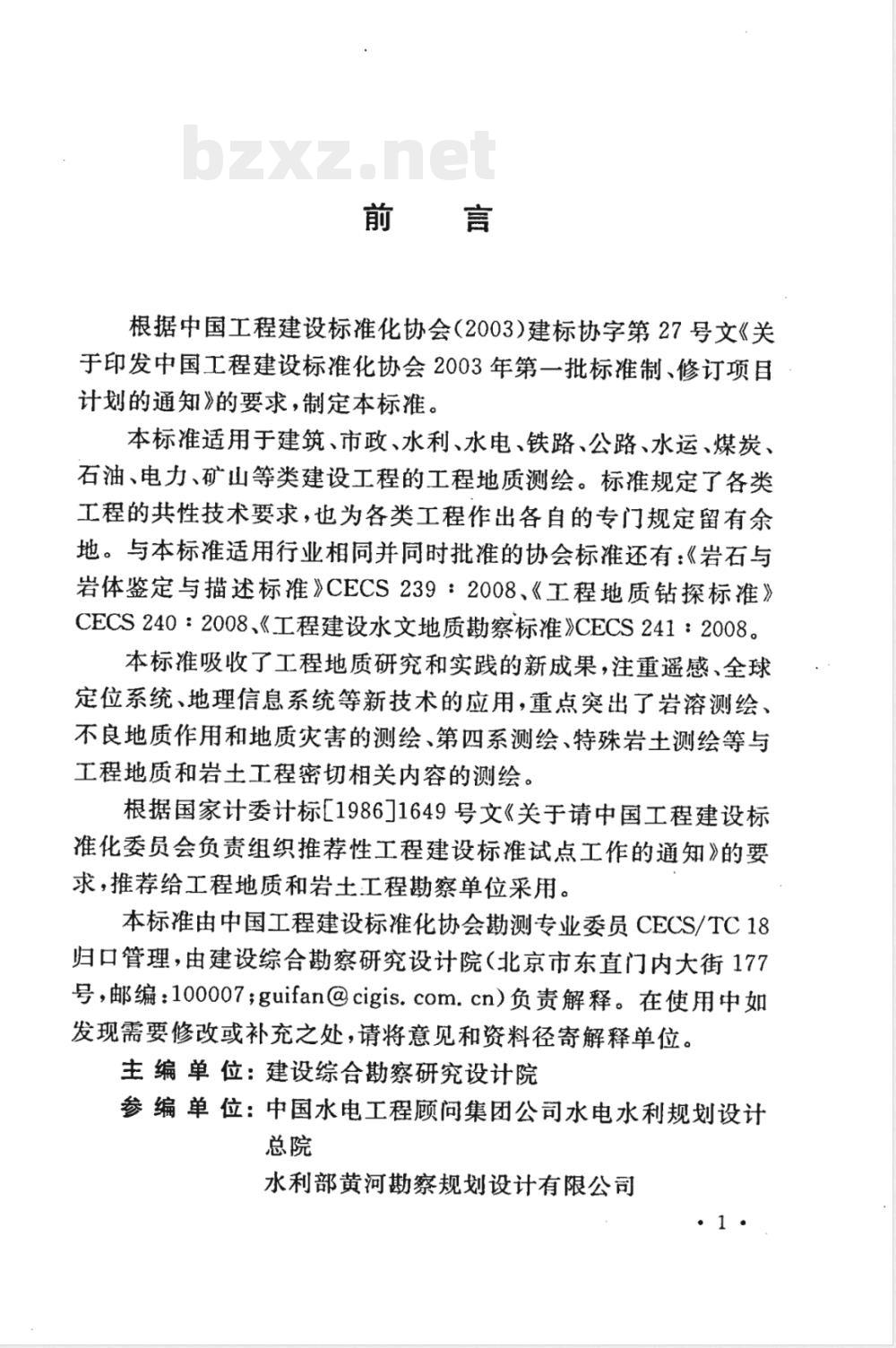

根据中国工程建设标准化协会（2003)建标协字第27号文《关于印发中国工程建设标准化协会2003年第一批标准制、修订项目计划的通知》的要求，制定本标准。本标准适用于建筑、市政、水利、水电、铁路、公路、水运、煤炭、石油、电力、矿山等类建设工程的工程地质测绘。标准规定了各类工程的共性技术要求，也为各类工程作出各自的专门规定留有余地。与本标准适用行业相同并同时批准的协会标准还有：《岩石与岩体鉴定与描述标准》CECS239：2008、《工程地质钻探标准》CECS240：2008、《工程建设水文地质勘察标准》CECS241：2008。本标准吸收了工程地质研究和实践的新成果，注重遥感、全球定位系统、地理信息系统等新技术的应用，重点突出了岩溶测绘、不良地质作用和地质灾害的测绘、第四系测绘、特殊岩土测绘等与工程地质和岩土工程密切相关内容的测绘根据国家计委计标[1986J1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，推荐给工程地质和岩土工程勘察单位采用。本标准由中国工程建设标准化协会勘测专业委员CECS/TC18归口管理，由建设综合勘察研究设计院（北京市东直门内大街177号，邮编：100007；guifan@cigis.com.cn）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：建设综合勘察研究设计院参编单位：中国水电工程顾问集团公司水电水利规划设计总院
水利部黄河勘察规划设计有限公司中国铁路工程总公司
中交第一公路勘察设计研究院
中兵勘察设计研究院
中国科学院地质与地球物理研究所中国电力工程顾问集团公司电力规划设计院主要起草人：顾宝和彭土标?彭?涛（以下以姓氏笔画为序）
王文远
马国彦
喻文学
曲永新
戴联筠
何振宁
张政治
中国工程建设标准化协会
2008年4月29月
基本规定
遥感解译
工程地质测绘要点
工程地质测绘内容
地貌测绘
地层岩性测绘
地质构造测绘
水文地质测绘·
岩溶测绘
不良地质作用和地质灾害测绘
第四系测绘
特殊岩土测绘
资料整理和成果验收
本标准用词说明
附：条文说明
(14）
1总则
1.0.1为规范工程地质测绘的行为，统一基本技术要求，保证工程勘察质量，提高效率，保护环境，制定本标准。1.0.2本标准适用于建筑、水利、水电、铁路、公路、水运、能源、矿山、长输管道等建设工程的工程地质测绘。1.0.3工程地质测绘应根据各类建设工程的要求和工程所在地的工程地质特点，按由粗而细，逐步深化的原则进行。1.0.4工程地质测绘除应执行本标准外，尚应遵守国家现行的其他有关工程地质和岩土工程勘察的技术标准。2术语
2.0.1 工程地质测绘 engineering geological survey and mapiping
运用地质学和工程地质学原理，通过现场直接观察和其他辅助手段，将与建设工程有关的地质和环境信息按规定的要求绘制在设定比例尺的地形图上（或存入计算机数据库中），并形成完整的技术文件。
2.0.2遥感解译remote sensing interpretation运用遥感和地质地理知识，借助适用的设备和技术方法，根据解译标志对遥感图像进行工程地质判读和解释的过程。2.0.3地质点geological point
地质测绘时，为控制地质制图精度而设置的观察地质现象和地质界限的控制点。
2.0.4　工程地质单元体　engineering geological unit岩土工程分析时，作为基本单位的工程特性相近且地质时代、成因相同的一层(段、带)岩土体。2.0.5不良地质作用adverse geological process由地球内力或外力产生的，对工程或环境可能造成不良影响的地质作用。
2.0.6地质灾害geological hazard由不良地质作用引发的，危及人身、财产、工程或环境安全的事件。
2.0.7 工程地质条件 engineering geological condition与建设工程有关地质要素的综合。包括地形地貌条件、岩土类型及其工程地质性质、地质结构和地应力、水文地质条件、不良2
地质作用、天然建筑材料六大要素。2.0.8工程地质问题
engineeringgeologicalproblem建设工程与工程地质条件(地质环境)相互作用、相互制约引起的，对工程施工和正常运行或周围环境可能产生影响的地质问题。
3基本规定　
3.0.1工程地质测绘应在初期勘察阶段进行。后期勘察阶段仅在工程地质条件复杂和工程关键地段进行详细测绘，或对某些专门地质问题作补充调查。
3.0.2工程地质测绘的比例尺应根据本行业相关标准、工程类型、勘察阶段和地质条件复杂程度选用。可采用小、中、大三种比例尺：
小比例尺：1：200000，1：100000,1：50000;中比例尺：1：25000,1：10000,1：5000；大比例尺：1：2000,1.：1000，1：500，或更大。长距离线路工程地质测绘的比例尺，全线工程地质图宜采用1：200000～1：10000或更大；详细工程地质图宜采用1：5000～1：2000或更大；工点工程地质图宜采用1：1000～1：500或更大。3.0.3工程地质测绘和调查时，应重视对测绘区已有资料的搜集、编录和分析，研究其可利用程度和存在的问题。主要包括下列内容：
规划、设计、人类活动等与建设工程有关的资料；1
2区域地质、地震地质、标准地层系统、各种地质图、工程地质数据库或地理信息系统；
岩土工程特性的经验数据；
气象、水文和水文地质资料；
潜在的和已经发生的工程地质问题，工程设计经验和工程5
监测数据；
6地质灾害、工程事故实例和调查报告；7其他。
