GB/T15054.2-1994
现行
　点击下载此标准

基本信息

标准号：
GB/T 15054.2-1994
标准名称：
小螺纹直径与螺距系列
标准类别：
国家标准(GB)
英文名称：
Small thread diameter and pitch series
标准状态：
现行
发布日期：
1994-05-03
实施日期：
1995-03-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
29.34 KB

手机扫码下载更方便

标准分类号

标准ICS号：
机械系统和通用件>>21.040螺纹
中标分类号：
机械>>机械综合>>J04基础标准与通用方法

关联标准

替代情况：
GB 193-1963部分
采标情况：
≈ISO/R 1501-70

出版信息

出版社：
中国标准出版社
页数：
2页
标准价格：
8.0 元
出版日期：
1995-03-01

其他信息

首发日期：
1994-05-03
复审日期：
2004-10-14
起草人：
李晓滨、于源、余敏辉
起草单位：
机械标准化所
提出单位：
中国共和国机械工业部
发布部门：
国家技术监督局
主管部门：
国家标准化管理委员会
相关标签：
螺纹直径螺距

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了牙型符合GB/T 15054.1的小螺纹直径与螺距系列。本标准适用于公称直径范围0.3～1.4mm的一般用途的小螺纹。 GB/T 15054.2-1994 小螺纹直径与螺距系列 GB/T15054.2-1994

标准内容

部分标准内容：

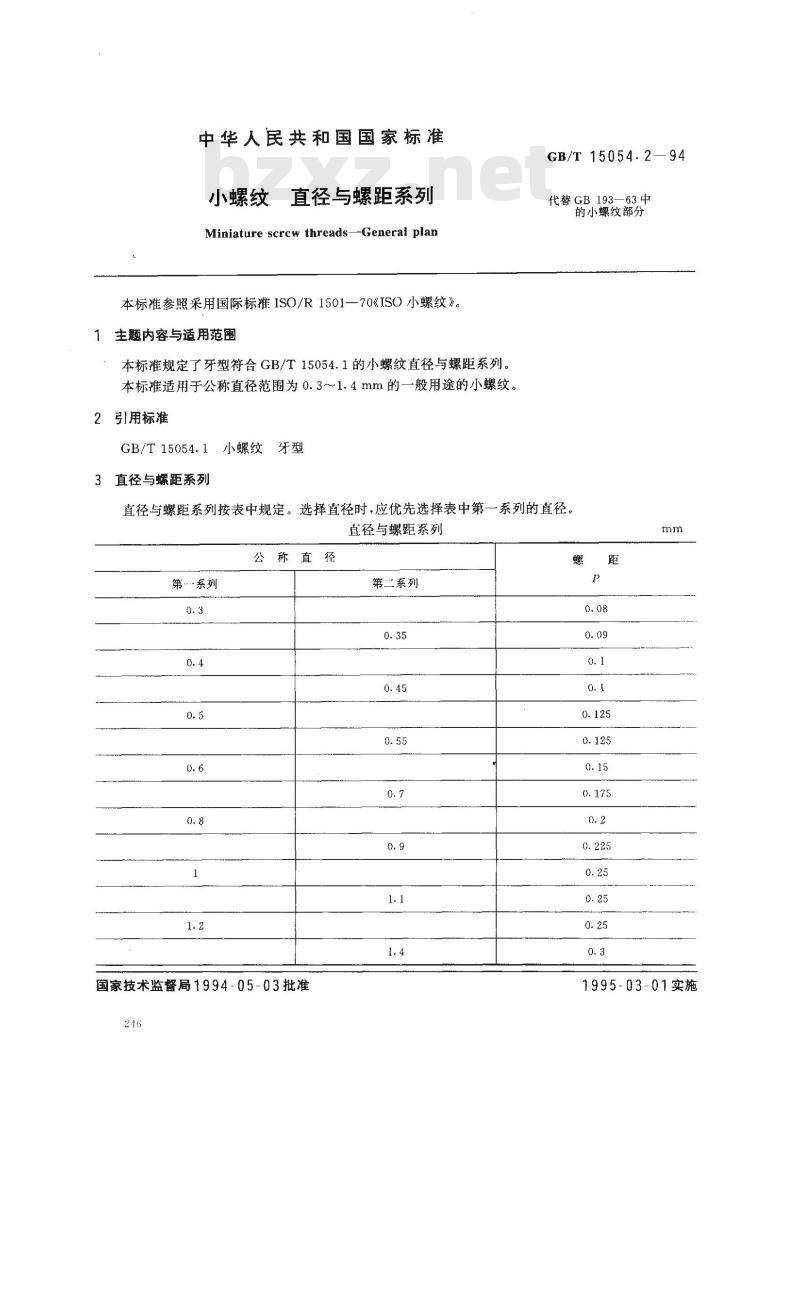

中华人民共和国国家标准
，直径与螺距系列
小螺纹
Miniature scrcw threads-General plan本标准参照采用国际标准ISO/R1501—70《ISO小螺纹》。主题内容与适用范围
本标准规定了牙型符合GB/T15054.1的小螺纹直径与螺距系列。本标准适用于公称直径范围为0.3~1.4mm的一般用途的小螺纹。引用标准
GB/T15054.1小螺纹牙型
3直径与螺距系列
GB/T15054.2—94
代替GB193—63中
的小螺纹部分
直径与螺距系列按表中规定。选择直径时，应优先选择表中第一系列的直径。直径与螺距系列
公称直径
第系列
国家技术监督局1994-05-03批准246
第二系列
1995-03-01实施

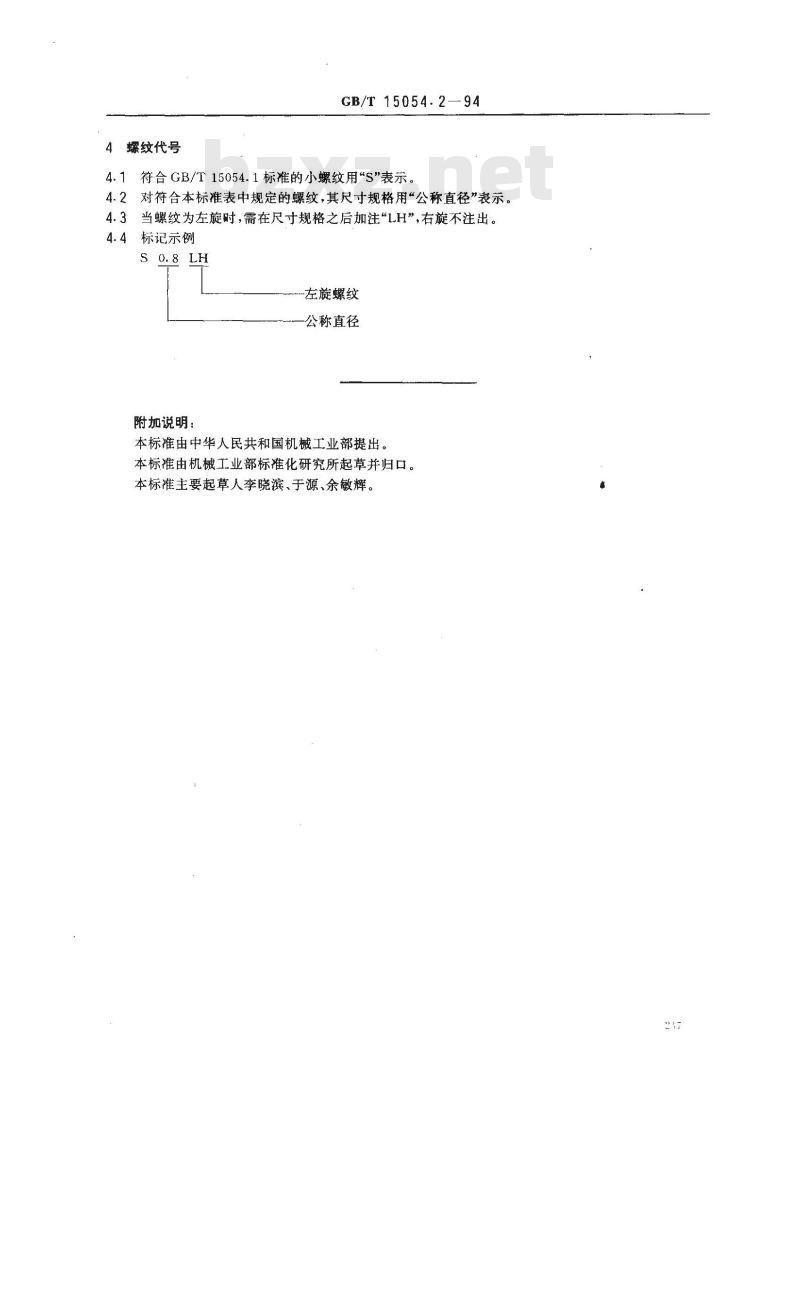

螺纹代号
GB/T 15054.2—94
4.1符合GB/T15054.1标准的小螺纹用S\表示。4.2对符合本标准表中规定的螺纹，其尺寸规格用*公称直径”表示。4.3
当螺纹为左旋时，需在尺寸规格之后加注“LH”，右旋不注出。标记示例
左旋螺纹www.bzxz.net
公称直径
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部标准化研究所起草并归口。本标准主要起草人李晓滨、于源、余敏辉。217

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览

标准图片预览：
