【国家标准(GB)】 小螺纹 极限尺寸

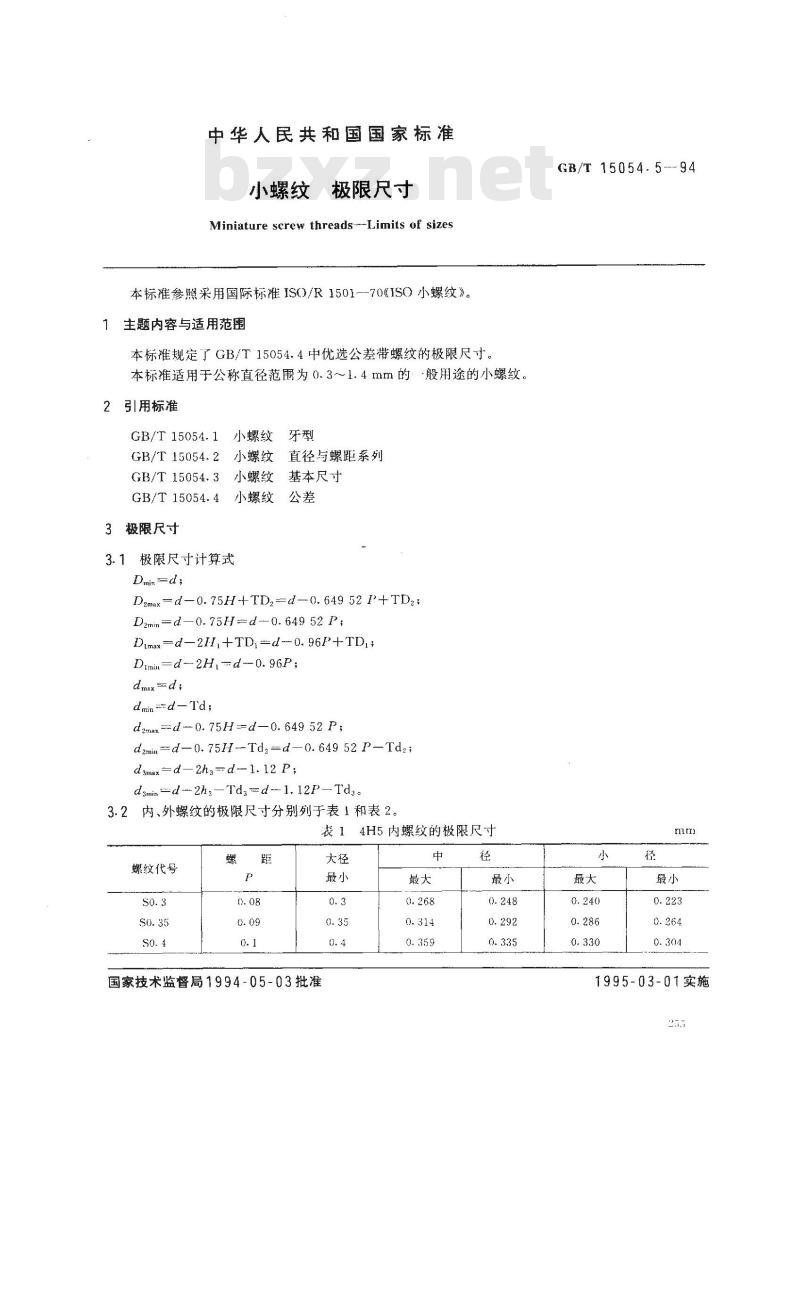

中华人民共和国国家标准
极限尺寸
小螺纹
Miniature screw threads--Limits of sizes本标准参照采用国际标准ISO/R1501--70《ISO小螺纹》。主题内容与适用范围
本标准规定了GB/T15054.4中优选公差带螺纹的极限尺寸。本标准适用于公称直径范围为0.3～1.4mm的般用途的小螺纹。2引用标准
GB/T 15054.1
GB/T 15054.2
GB/T 15054.3
GB/T15054.4
3极限尺寸
小螺纹牙型
小螺纹
小螺纹
小螺纹
3.1极限尺寸计算式
Dmin=d;
直径与螺距系列
基本尺寸
D2mxd—0.75H+TDzd-0.649 52P+TDz;D2min=d-0.75H =d--0.649 52 P;Dimax =d-2H,+TD, -d -- 0. 96P+TD,;Dimin =d -2H, - d--0. 96P;
dmax d;
dmin =d-Td;
d2mxd-- 0. 75H=d-0. 649 52 P;d2min =d-0. 75H-Tdz=d-0. 649 52 P-Td2;damx=d—2hg - d-1. 12 P;
dsmin d--2h;-Tdg=d--1. 12P-Tdg。3.2内、外螺纹的极限尺寸分别列于表1和表2。表14H5内螺纹的极限尺寸
螺纹代号
国家技术监督局1994-05-03批准大径
GB/T15054.5---94
1995-03-01实施
螺纹代号
GB/T15054.5--94

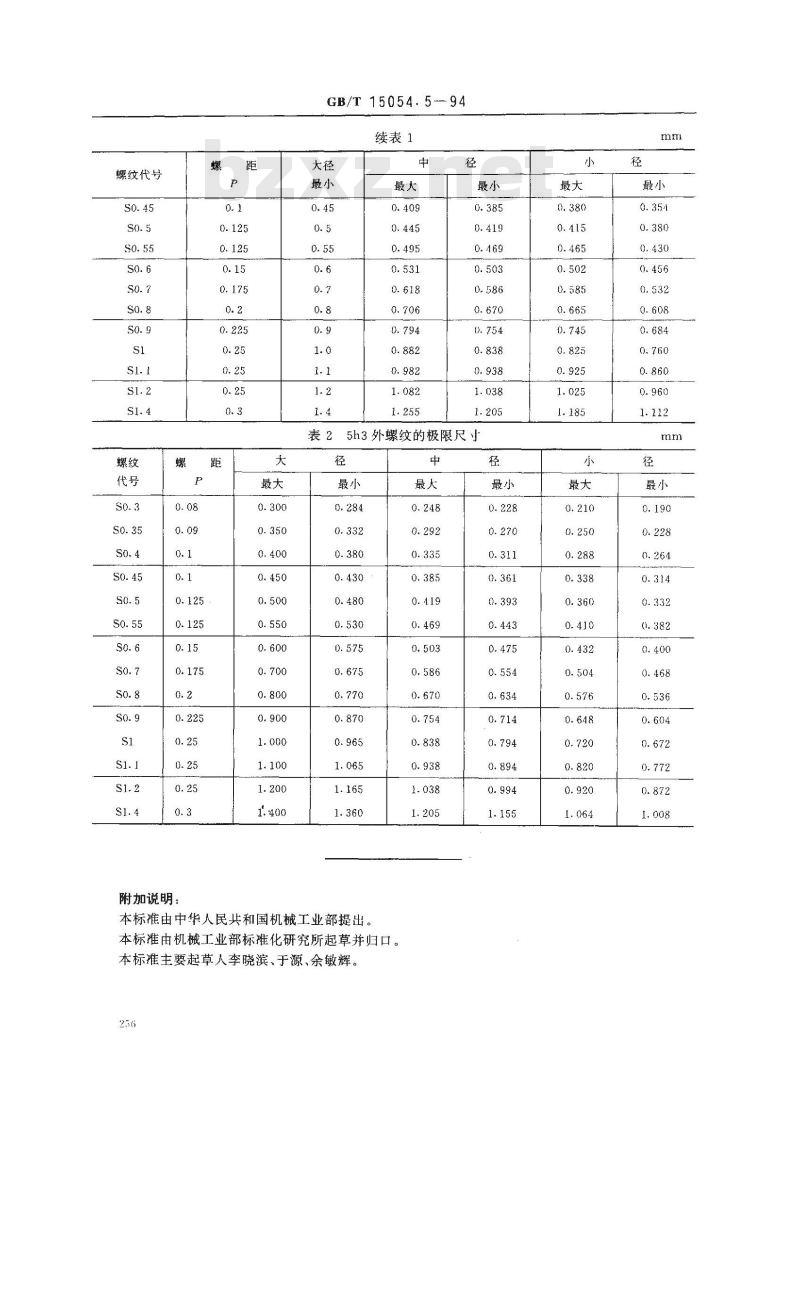

续表1
表25h3外螺纹的极限尺寸
附加说明：免费标准下载网bzxz
本标准由中华人民共和国机械工业部提出。本标准由机械工业部标准化研究所起草并归口。本标准主要起草人李晓滨、于源、余敏辉。236
