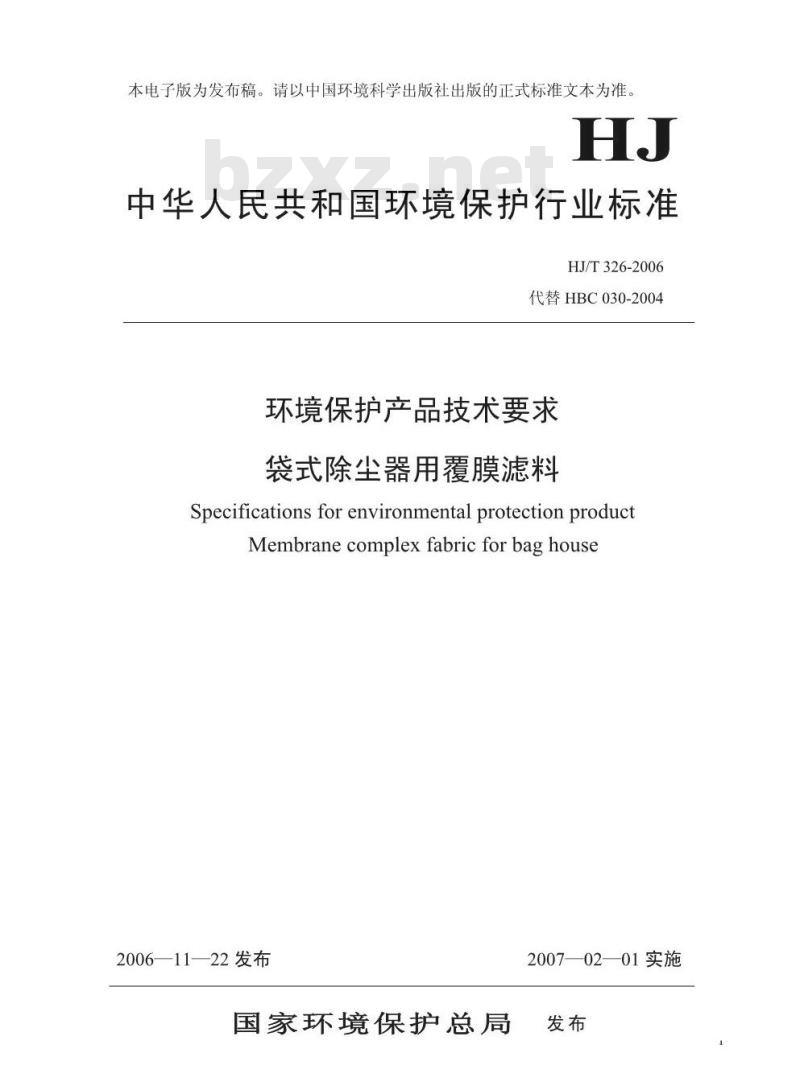

【环境保护行业标准(HJ)】 环境保护产品技术要求 袋式除尘器用覆膜滤料

本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。HJ
中华人民共和国环境保护行业标准HJ/T326-2006
代替HBC030-2004
环境保护产品技术要求
袋式除尘器用覆膜滤料
Specifications for environmental protection productMembranecomplexfabricforbaghouse2006—11—22发布
国家环境保护总局
2007—02—01实施

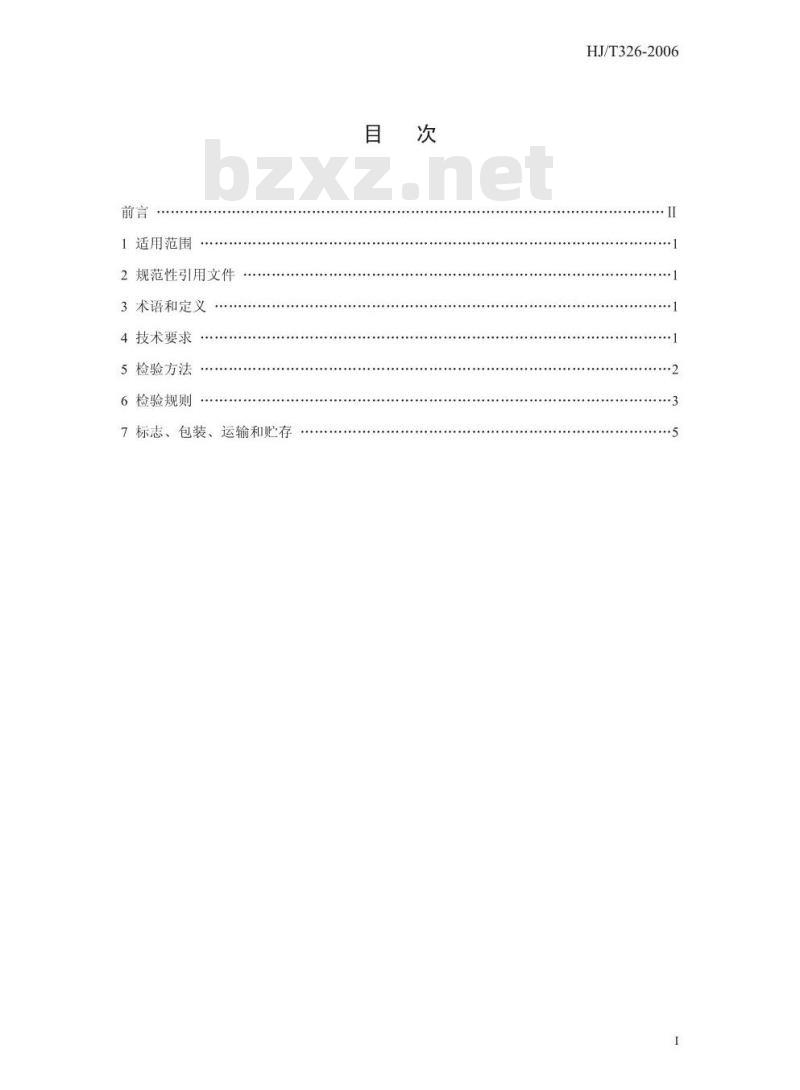

1适用范围
2规范性引用文件
3术语和定义
4技术要求
5检验方法
6检验规则
7标志、包装、运输和贮存
HJ/T326-2006
HJ/T326-2006

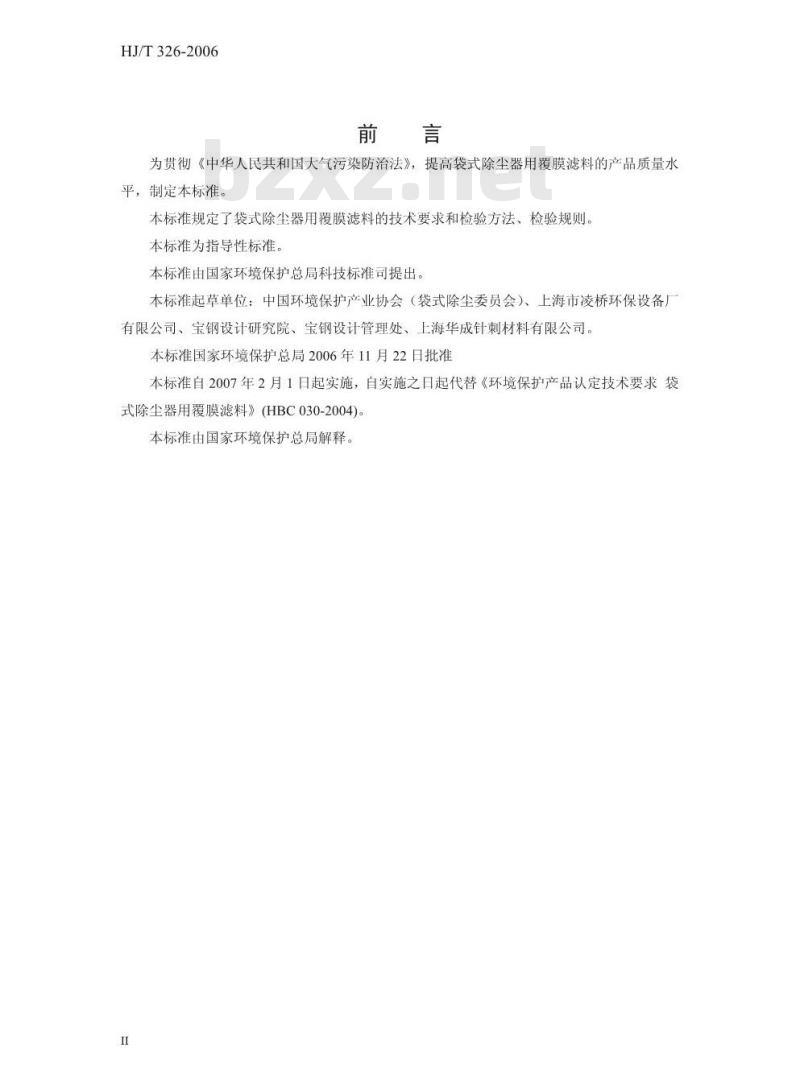

为贯彻《中华人民共和国大气污染防治法》，提高袋式除尘器用覆膜滤料的产品质量水平，制定本标准。
本标准规定了袋式除尘器用覆膜滤料的技术要求和检验方法、检验规则。本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（袋式除尘委员会）、上海市凌桥环保设备厂有限公司、宝钢设计研究院、宝钢设计管理处、上海华成针刺材料有限公司。本标准国家环境保护总局2006年11月22日批准本标准自2007年2月1日起实施，自实施之日起代替《环境保护产品认定技术要求袋式除尘器用覆膜滤料》(HBC030-2004)。本标准由国家环境保护总局解释。Ⅱ

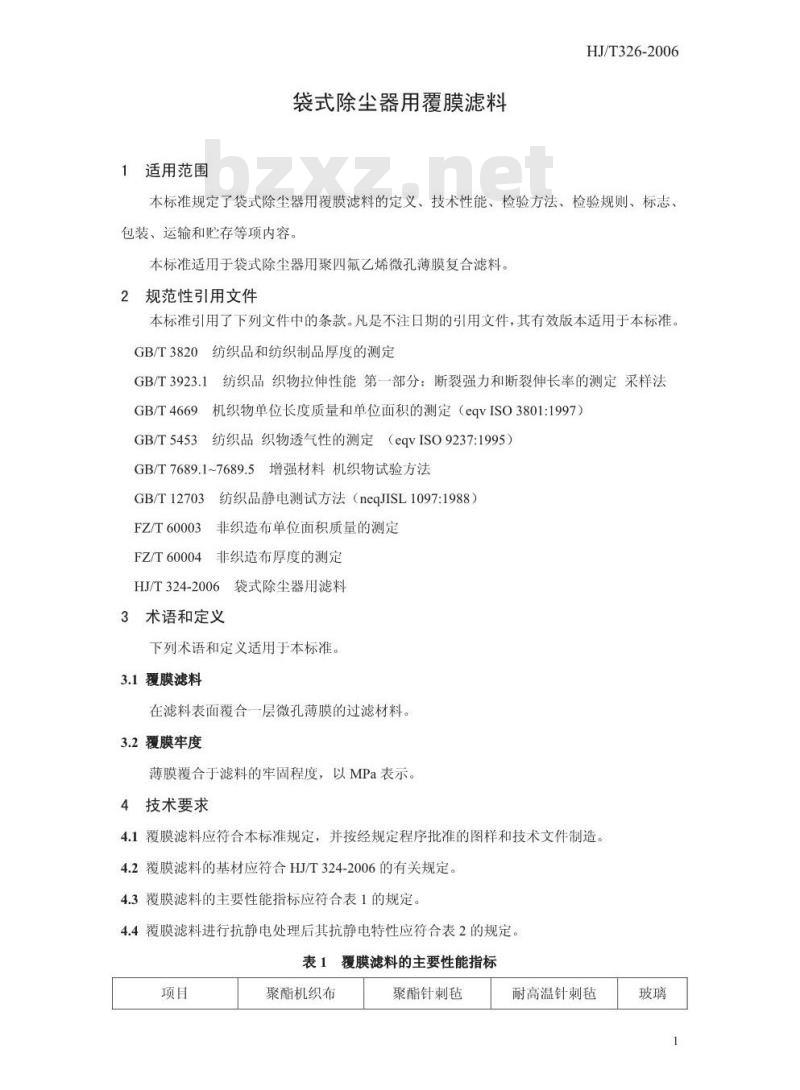

1适用范围
袋式除尘器用覆膜滤料
HJ/T326-2006
本标准规定了袋式除尘器用覆膜滤料的定义、技术性能、检验方法、检验规则、标志、包装、运输和贮存等项内容。
本标准适用于袋式除尘器用聚四氟乙烯微孔薄膜复合滤料。2规范性引用文件
本标准引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB/T3820纺织品和纺织制品厚度的测定GB/T3923.1纺织品织物拉伸性能第一部分：断裂强力和断裂伸长率的测定采样法GB/T4669机织物单位长度质量和单位面积的测定（eqvISO3801:1997）GB/T5453纺织品织物透气性的测定（eqvISO9237:1995）GB/T7689.1~7689.5增强材料机织物试验方法GB/T12703纺织品静电测试方法（neqJISL1097:1988）FZ/T60003非织造布单位面积质量的测定FZ/T60004非织造布厚度的测定
HJ/T324-2006袋式除尘器用滤料3术语和定义
下列术语和定义适用于本标准。3.1覆膜滤料
在滤料表面覆合一层微孔薄膜的过滤材料3.2覆膜牢度下载标准就来标准下载网
薄膜覆合于滤料的牢固程度，以MPa表示。4技术要求
4.1覆膜滤料应符合本标准规定，并按经规定程序批准的图样和技术文件制造。4.2覆膜滤料的基材应符合HJ/T324-2006的有关规定。4.3覆膜滤料的主要性能指标应符合表1的规定4.4覆膜滤料进行抗静电处理后其抗静电特性应符合表2的规定。表1覆膜滤料的主要性能指标
聚酯机织布
聚酯针刺毡
耐高温针刺毡
HJ/T326-2006
单位面积偏差，%
厚度偏差，
断裂强
力，N
断裂伸长
率，%
透气度，m/mmin
透气度偏差，%
动态过滤阻力，Pa
过滤效率，%
浸润角，度
覆膜牢度，MPa
最高工作温度，℃
普通型
≥3000
≥2000
≤200
≥100
滤料抗静电特性
增强型
≥3800
≥2800
≤150
≥100
普通型
≥1000
≥1200
≤180
≥100
增强型
≥1700
≥1900
≤220
≥100
表2滤料的抗静电特性
摩擦荷电电荷密度，μC/mm
摩擦电位，V
半衰期，s
表面电阻，2
体积电阻，2
聚酰胺
≥1200
≥1500
≤150
≥100
聚苯硫
≥1200
≥1300
≤200
≥100
技术指标
机织布
≥3000
≥2500
≤160
≥100
4.5微孔薄膜应洁白、均匀、平整、无皱褶、覆膜后无机械划伤、起泡、破裂和贯穿性杂质。检验方法
5.1机织物单位质量按GB/T4669的规定测定。5.2机织物厚度按GB/T3820的规定测定。5.3非织造布单位质量按FZ/T60003的规定测定。5.4非织造布厚度按FZ/T60004的规定测定。5.5玻璃纤维机织布单位质量、厚度及拉伸断裂强力按GB/T7689的规定测定。5.6机织物断裂强力断裂伸长率按GB/T3923.1的规定测定。5.7透气度按GB/T5453的规定测定。5.8动态过滤阻力、过滤效率的测定，按HJ/T324-20066.3条的规定执行。2
5.9抗静电特性按GB/T12703的规定测定。HJ/T326-2006
5.10覆膜滤料的覆膜牢度检验方法（覆膜牢度测定装置示意图见图1）：将覆膜滤料试样覆膜一侧向上（朝外）固定在杯口直径为25mm的测试杯杯口上，向杯中连续送入测定所需温度的气体，逐渐提高覆膜滤料未覆膜一侧的压力，注意观察覆膜的剥离状况。当覆膜最大剥离鼓泡的长边尺寸D单位：mm)开始大于最大尺寸（Dmax）时，记录下测试杯中的气体压力（MPa），该压力即为覆膜滤料的覆膜牢度。图1覆膜牢度测定装置示意图
1-覆膜滤料试样：2-密封压紧装置：3-测试杯；4气体加热装置：5-阀门：6-温度计：7-压力表不同材质的覆膜滤料，试验气体的温度及Dmax值规定见表3。表3不同材质的覆膜滤料的测定温度与Dmax覆膜滤料
聚酯机织布
聚酯针刺毡
耐高温针刺毡
非压光
聚酰胺（Nomex）
聚苯硫醚（PPS）
玻璃纤维机织布
试验气体的温度，℃
125±2
125±2
125±2
197±5
180±2
247±5
5.11滤料的耐温性能按HJ/T324-2006附录E规定的方法测定。6检验规则
6.1覆膜滤料的检验项目见表4。表4覆膜滤料检验项目
检验项目
单位面积质量
型式试验
出厂检验
Dmax,mm
HJ/T326-2006
断裂强力
断裂伸长率
动态滤尘阻力
透气度
过滤效率
覆膜牢度
最高工作温度
抗静电性能*
注*：抗静电性能检验只适用于抗静电滤料6.2出厂检验
6.2.1出厂检验应按表4规定项目，批量抽样检验。6.2.2按订货协议规定的其他技术要求检验。6.3型式检验
6.3.1有下列情况之一时，覆膜滤料应进行型式检验：a）首次生产或试制的产品定型时；主项
b）定型产品的结构、制造工艺、材料有较大改变，可能影响到产品性能时：c）成批生产产品每年检验一次；d）停产两年时：
e）国家质量监督部门提出型式检验要求时。6.3.2型式检验项目见表4。
6.3.3型式检验产品抽样
6.3.3.1抽样的样品应取自流通领域或产品的使用单位，也可在事先不通知的情况下由检测单位到产品的生产单位随机抽取。6.3.3.2到生产单位采样时，应从不少于两个生产批次中随机采样，每个批次的采样数不少于两个。
6.4判定规则
6.4.1如抽检样品的检验项目中的一项主项或两项非主项不合格，则判定该样品不合格。6.4.2如样品不合格，则再抽取两个样品进行检验，如仍有一个样品不合格，则判定该批产品为不合格品。两个样品全部合格方可判定为合格品。7标志、包装、运输和购存
7.1标志
每卷滤料应印有合格标签，标签内容包括：厂名、厂址、品名、规格、数量、执行标准4
号、检验号和出厂日期，标志必须明显、清晰。7.2包装
7.2.1不同类型和规格的滤料应单独防水包装。7.2.2包装应符合有关陆路、水路、航运装载和运输的要求HJ/T326-2006
7.2.3滤料的包装方式可采用捆扎装和箱装。其包装应保证在正常运输条件下不发生损坏7.2.4包装箱外壁的文字及标志应清晰整齐，其内容为下：a）制造厂名称及地址：
b）产品名称及型号：
c）收货单位名称及地址：
d）包装箱编号；
e）总重kg：
f)其他必要的标志。
7.3运输
滤料在运输过程中应防雨水浸入和沾污，不能与腐蚀物资混杂运输7.4贮存
滤料应存放在通风、干燥、不受阳光晒、远离火源的常温地带，与地面和墙壁的距离不应小于300mm。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
