【国家标准(GB)】 塑料扭转刚性试验方法

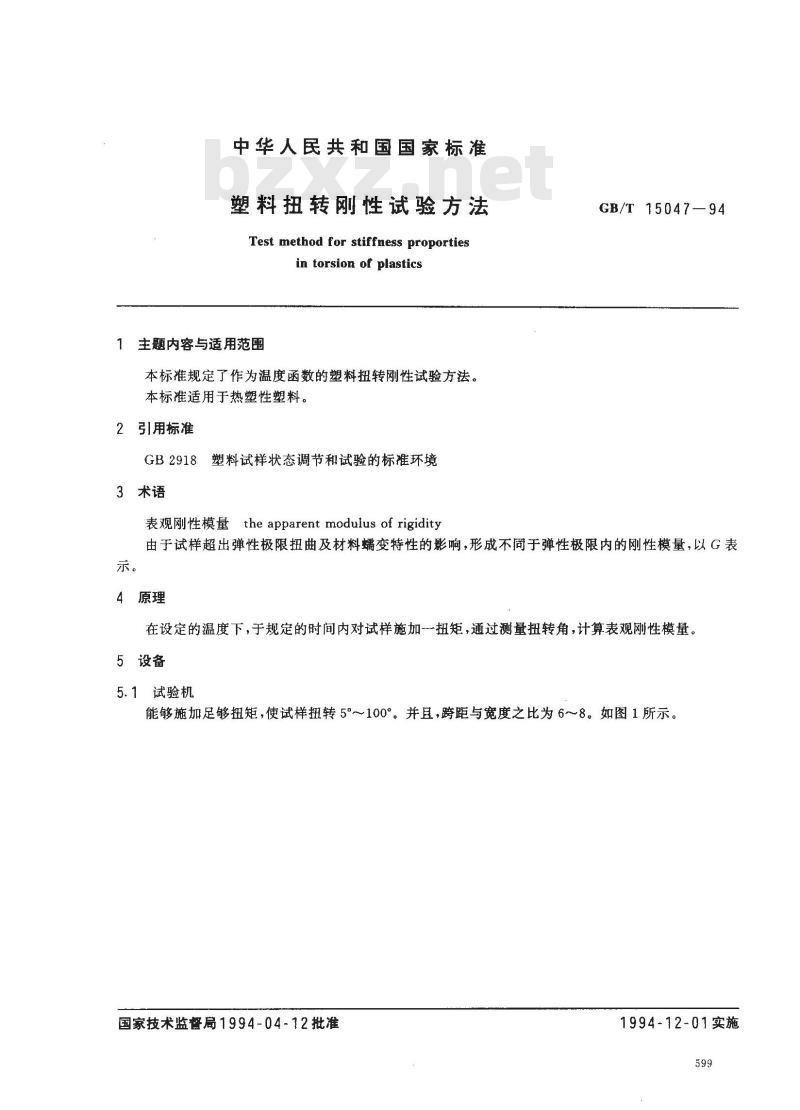

中华人民共和国国家标准
塑料扭转刚性试验方法
Test method for stiffness proportiesin torsion of plastics
1 主题内容与适用范围
本标准规定了作为温度函数的塑料扭转刚性试验方法。本标准适用于热塑性塑料。
2引用标准
GB2918塑料试样状态调节和试验的标准环境3术语
表观刚性模量the apparent modulus of rigidityGB/T 15047—94
由于试样超出弹性极限扭曲及材料蠕变特性的影响，形成不同于弹性极限内的刚性模量，以G表示。
4原理
在设定的温度下，于规定的时间内对试样施加一扭矩，通过测量扭转角，计算表观刚性模量。5设备
5.1试验机
能够施加足够扭矩，使试样扭转5°～100°。并且，跨距与宽度之比为6～8。如图1所示。国家技术监督局1994-04-12批准1994-12-01实施
精度为1g。
5.3保温瓶
容量 1 000 mL。
5.4温度计

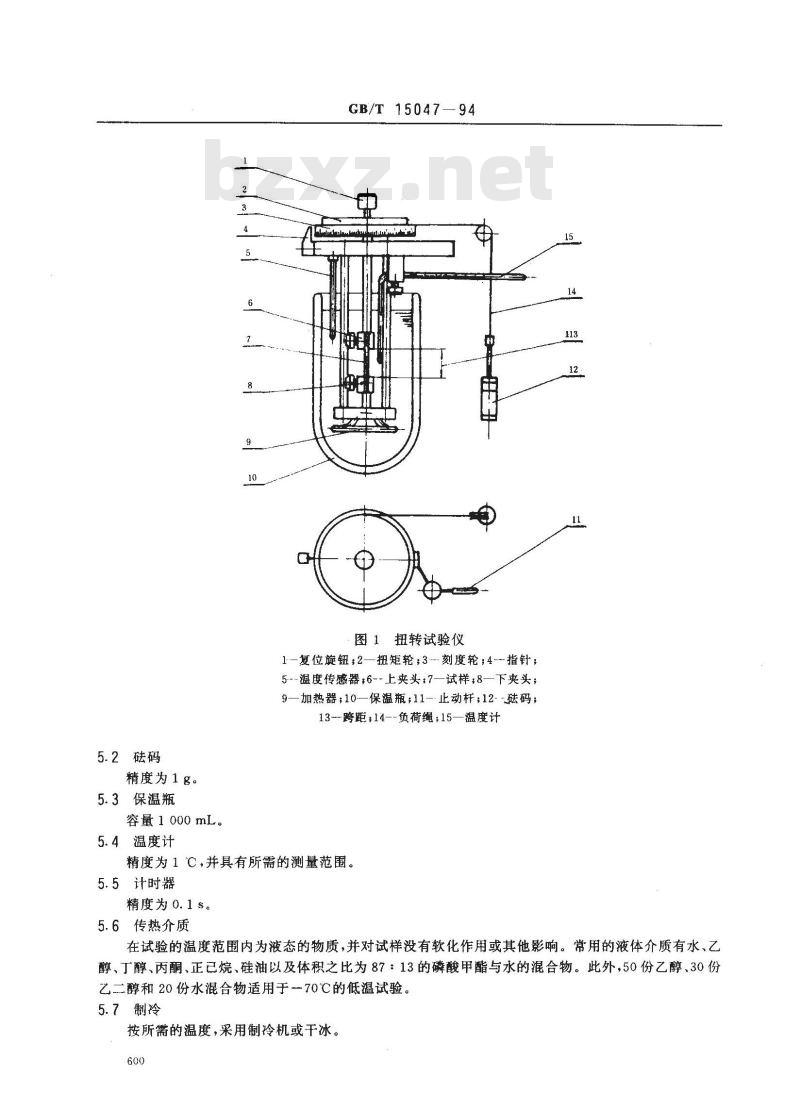

GB/T15047—94
图1扭转试验仪
1一复位旋钮；2一扭矩轮；3---刻度轮；4--指针；5温度传感器，6-上夹头，7一试样，8—下夹头；9一加热器；10一保温瓶；11-止动杆；12--码；13-跨距；14--负荷绳；15—温度计精度为1℃,并具有所需的测量范围。5.5计时器
精度为0.1s。
5.6传热介质
在试验的温度范围内为液态的物质，并对试样没有软化作用或其他影响。常用的液体介质有水、乙醇、丁醇、丙酮、正已烷、硅油以及体积之比为87：13的磷酸甲酯与水的混合物。此外，50份乙醇、30份乙二醇和20份水混合物适用于一70℃的低温试验。5.7制冷
按所需的温度，采用制冷机或干冰。600

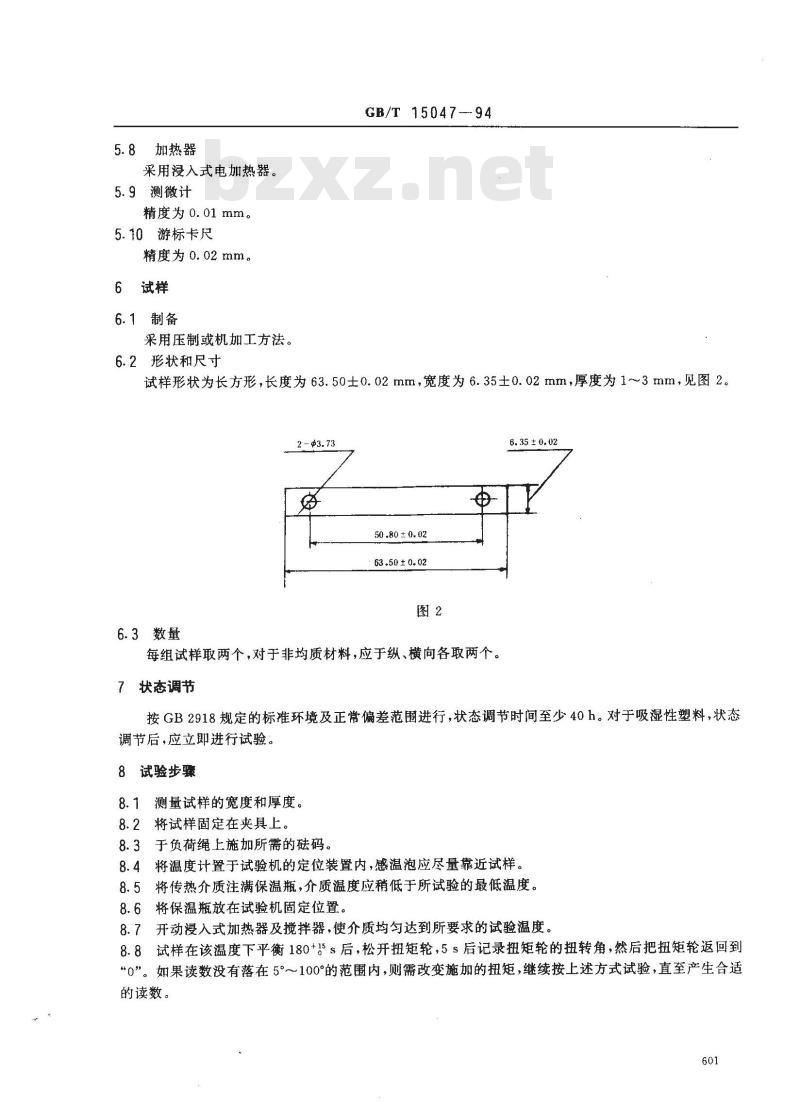

加热器
采用浸入式电加热器。
5.9测微计
精度为0.01mm。
5.10游标卡尺
精度为0.02mm。
6试样
6.1制备
采用压制或机加工方法。
6.2形状和尺寸
GB/T 15047---94
试样形状为长方形，长度为63.50士0.02mm，宽度为6.35土0.02mm，厚度为1~~3mm，见图2。-$3.73
6.3数量免费标准bzxz.net
50 .80 ± 0. 02
63.50±0.02
每组试样取两个，对于非均质材料，应于纵、横向各取两个。7状态调节
6. 35 ± 0. 02
按GB2918规定的标准环境及正常偏差范围进行，状态调节时间至少40h。对于吸湿性塑料，状态调节后，应立即进行试验。
8试验步骤
8.1测量试样的宽度和厚度。
8.2将试样固定在夹具上。
8.3于负荷绳上施加所需的码。
8.4将温度计置于试验机的定位装置内，感温泡应尽量靠近试样。8.5将传热介质注满保温瓶，介质温度应稍低于所试验的最低温度。8.6将保温瓶放在试验机固定位置。8.7开动浸入式加热器及搅拌器，使介质均匀达到所要求的试验温度。8.8试样在该温度下平衡180+15s后，松开扭矩轮，5s后记录扭矩轮的扭转角，然后把扭矩轮返回到“0”。如果读数没有落在5°～100°的范围内，则需改变施加的扭矩，继续按上述方式试验，直至产生合适的读数。

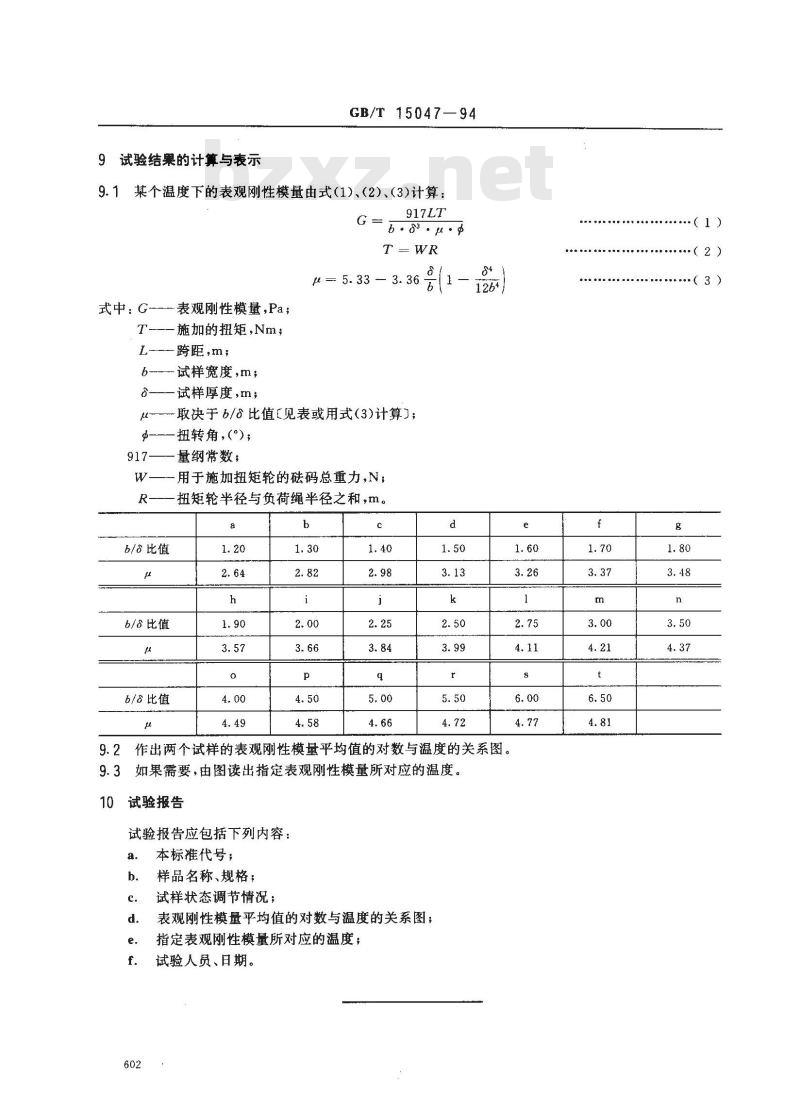

9试验结果的计算与表示
GB/T 15047—94
9.1某个温度下的表观刚性模量由式（1）、2)、（3)计算：G
±= 5.33 - 3. 36 号(
式中：G
表观刚性模量，Pa；
施加的扭矩，Nm；
L跨距,m;
b/8比值
b/8比值
6/8比值
试样宽度，m；
试样厚度，m
-取决于6/比值【见表或用式（3)计算）；扭转角，（°）；
量纲常数；
用于施加扭矩轮的码总重力，N；扭矩轮半径与负荷绳半径之和，m。b
作出两个试样的表观刚性模量平均值的对数与温度的关系图。如果需要，由图读出指定表观刚性模量所对应的温度。9.3
试验报告
试验报告应包括下列内容：
本标准代号；
样品名称、规格：
试样状态调节情况；
表观刚性模量平均值的对数与温度的关系图；指定表观刚性模量所对应的温度；试验人员、日期。
.............( 2 )
+++eo***+aca+++**++*e+o.(3)

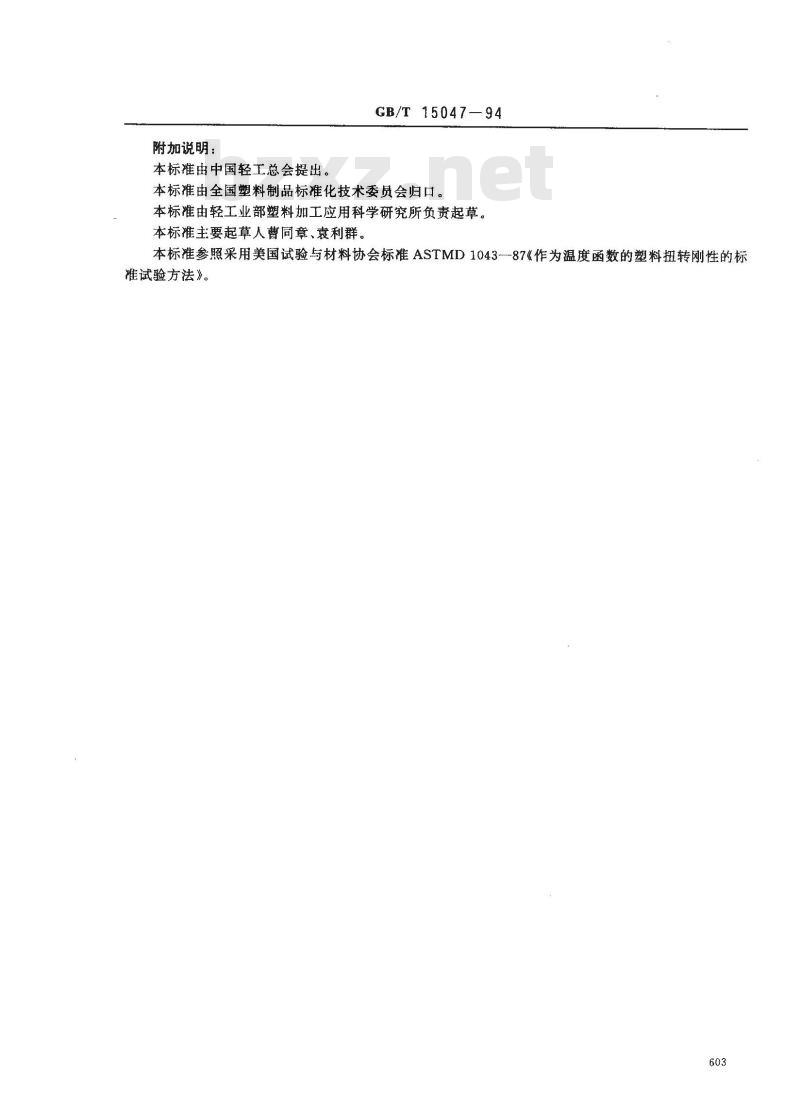

附加说明：
本标准由中国轻工总会提出。
GB/T15047—94
本标准由全国塑料制品标准化技术委员会归口。本标准由轻工业部塑料加工应用科学研究所负责起草。本标准主要起草人曹同章、袁利群。本标准参照采用美国试验与材料协会标准ASTMD1043—87《作为温度函数的塑料扭转刚性的标准试验方法》。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
