【国家标准(GB)】 耐蚀合金冷轧带

中华人民共和国
国家标准
耐蚀合金冷轧带
GB/T15012—94

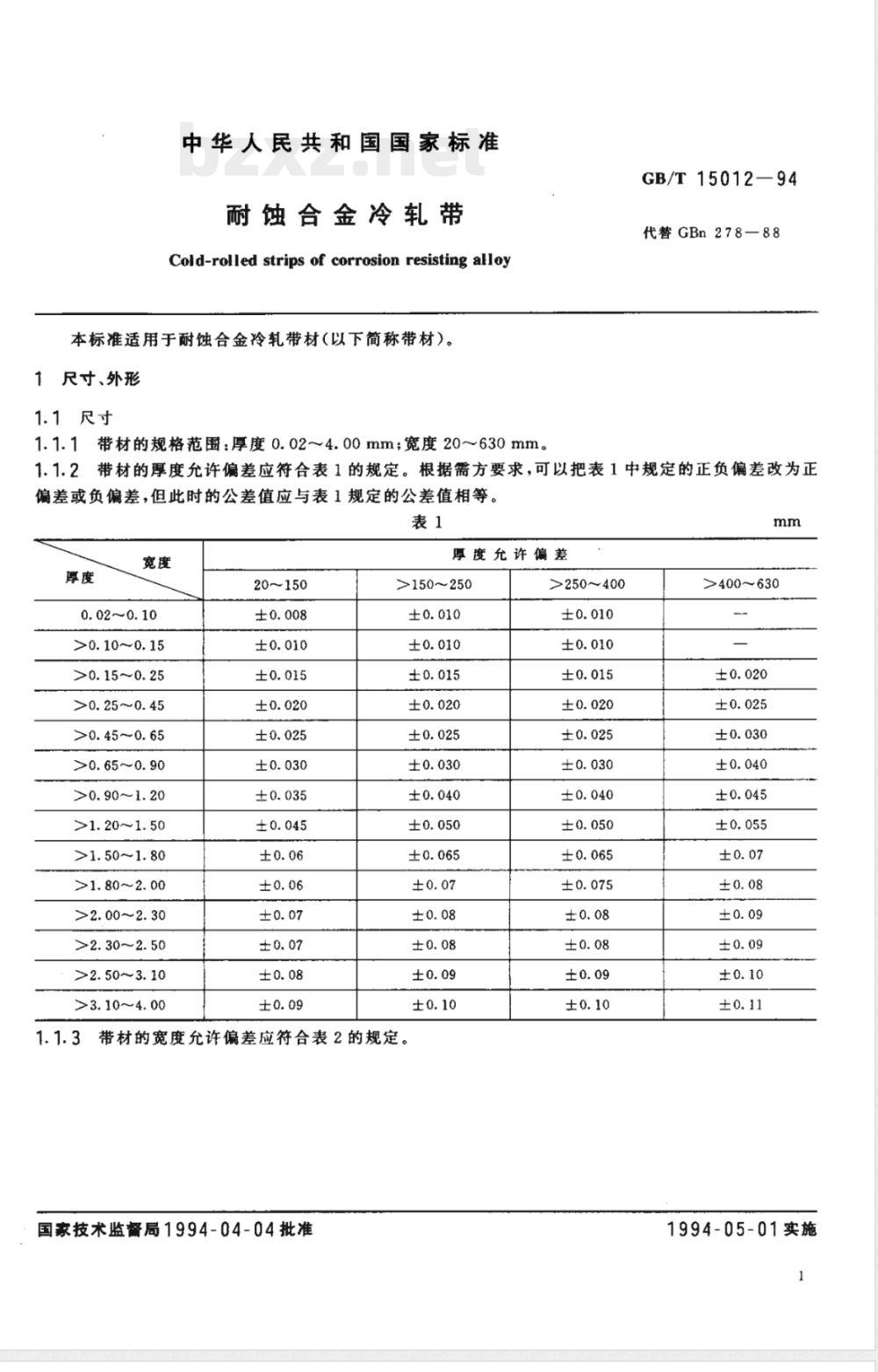

中华人民共和国国家标准
耐蚀合金冷轧带
Coid-rolled strips of corrosion resisting alloy本标准适用于耐蚀合金冷轧带材（以下简称带材）。1尺寸、外形
1.1尺寸
1.1.1带材的规格范围：厚度0.02~4.00mm；宽度20~630mm。GB/T15012—94
代替GBn278—88
1.1.2带材的厚度允许偏差应符合表1的规定。根据需方要求，可以把表1中规定的正负偏差改为正偏差或负偏差，但此时的公差值应与表1规定的公差值相等。表1
0.02～0.10
>0.10～0.15
>0.15~0.25
>0.25~0.45
>0.45~0.65
>0.65~0.90
>0.90～1.20
>1.20～1.50
>1.50~1.80
>1.80~2.00
>2.00~2.30
>2.30~2.50
>2.50~3.10
>3.10～4.00
20~150
厚度允许偏差
>150～250

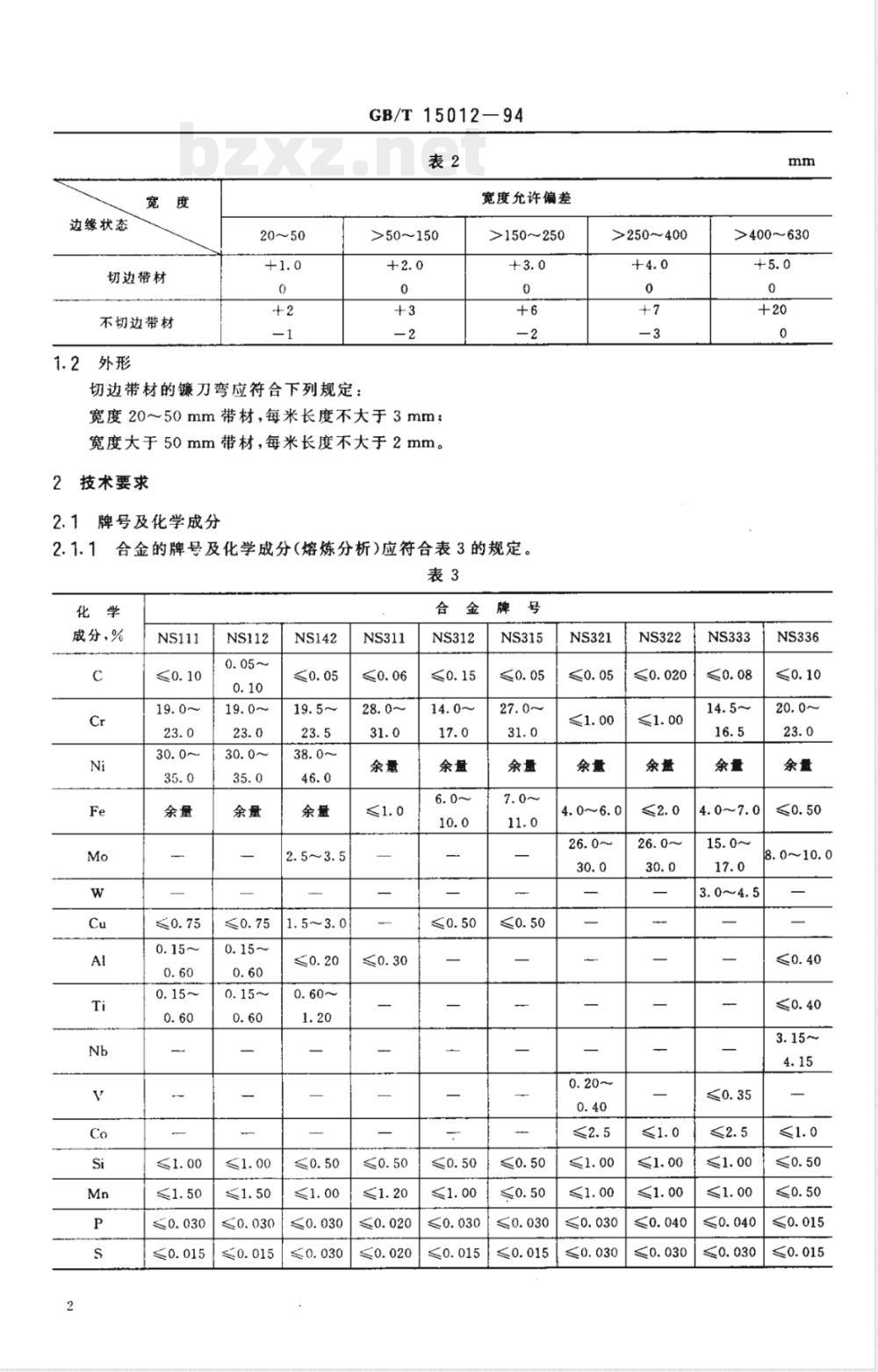

3带材的宽度允许偏差应符合表2的规定。国家技术监督局1994-04-04批准>250～400
>400～630
1994-05-01实施
边缘状态免费标准bzxz.net
切边带材
不切边带材
20～50
切边带材的镰刀弯应符合下列规定：GB/T15012—94
宽度允许偏差
>50～150
宽度20~50mm带材，每米长度不大于3mm：宽度大于50mm带材，每米长度不大于2mm。2
技术要求
2.1牌号及化学成分
>150～250
2.1.1合金的牌号及化学成分（熔炼分析）应符合表3的规定。表3
成分，%
1.5～3.0
>250～400
>400～630
3.0～4.5
GB/T15012-94

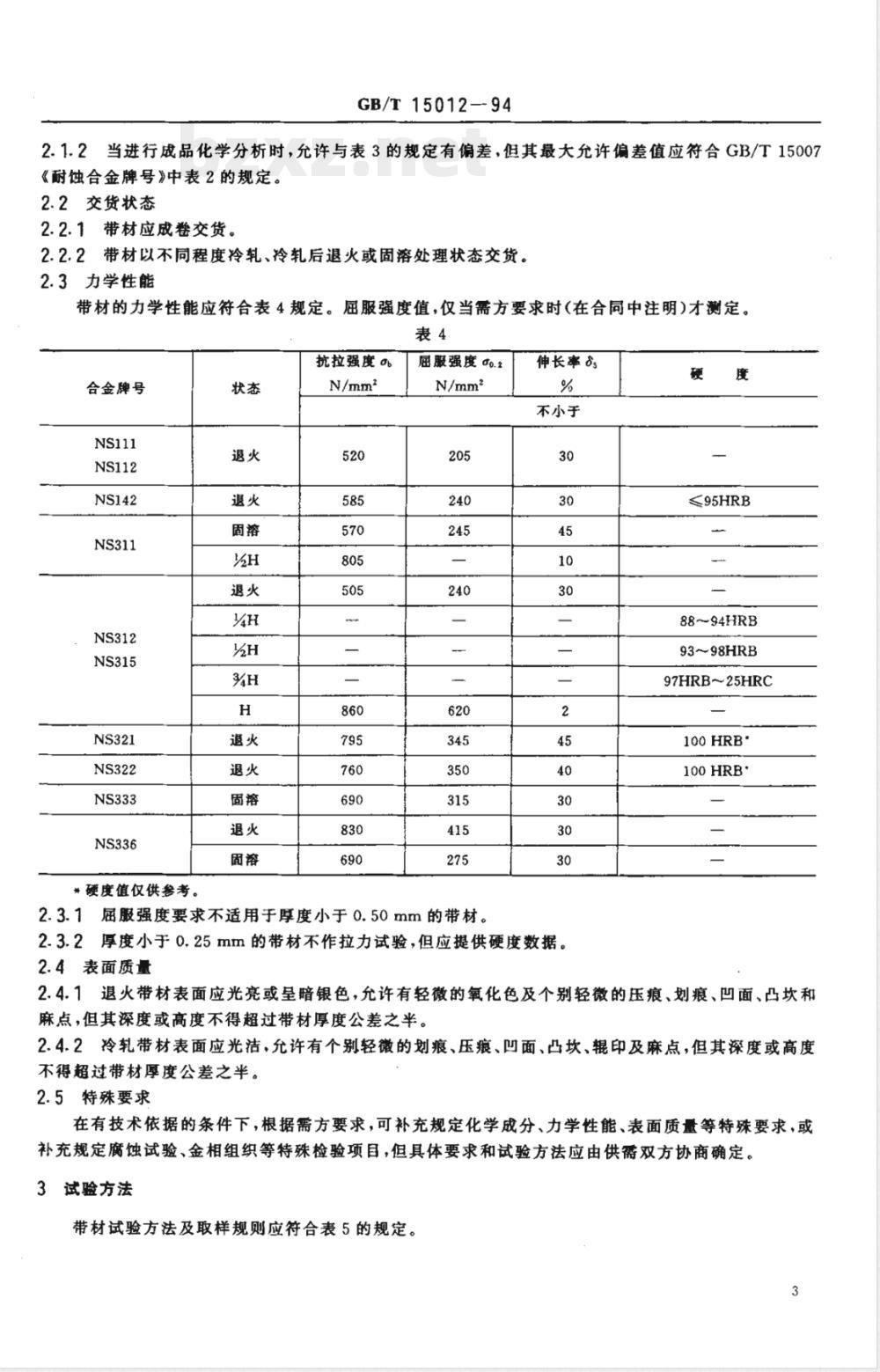

2.1.2当进行成品化学分析时，允许与表3的规定有偏差，但其最大允许偏差值应符合GB/T15007《耐蚀合金牌号》中表2的规定。2.2交货状态
2.2.1带材应成卷交货。
2.2.2带材以不同程度冷轧、冷轧后退火或固溶处理状态交货。2.3力学性能
带材的力学性能应符合表4规定。屈服强度值，仅当需方要求时(在合同中注明)才测定。表4
抗拉强度ob
合金牌号
*硬度值仅供参考。
屈服强度00.2
2.3.1屈服强度要求不适用于厚度小于0.50mm的带材。伸长率8s
不小于
2.3.2厚度小于0.25mm的带材不作拉力试验，但应提供硬度数据。2.4表面质量
≤95HRB
88～94HRB
93～98HRB
97HRB～25HRC
100HRB*
100HRB·
2.4.1退火带材表面应光亮或呈暗银色，允许有轻微的氧化色及个别轻微的压痕、划痕、凹面、凸坎和麻点，但其深度或高度不得超过带材厚度公差之半。2.4.2冷轧带材表面应光洁、允许有个别轻微的划痕、压痕、凹面、凸坎、辊印及麻点，但其深度或高度不得超过带材厚度公差之半。
2.5特殊要求
在有技术依据的条件下，根据需方要求，可补充规定化学成分、力学性能、表面质量等特殊要求，或补充规定腐蚀试验、金相组织等特殊检验项目，但具体要求和试验方法应由供需双方协商确定。3试验方法

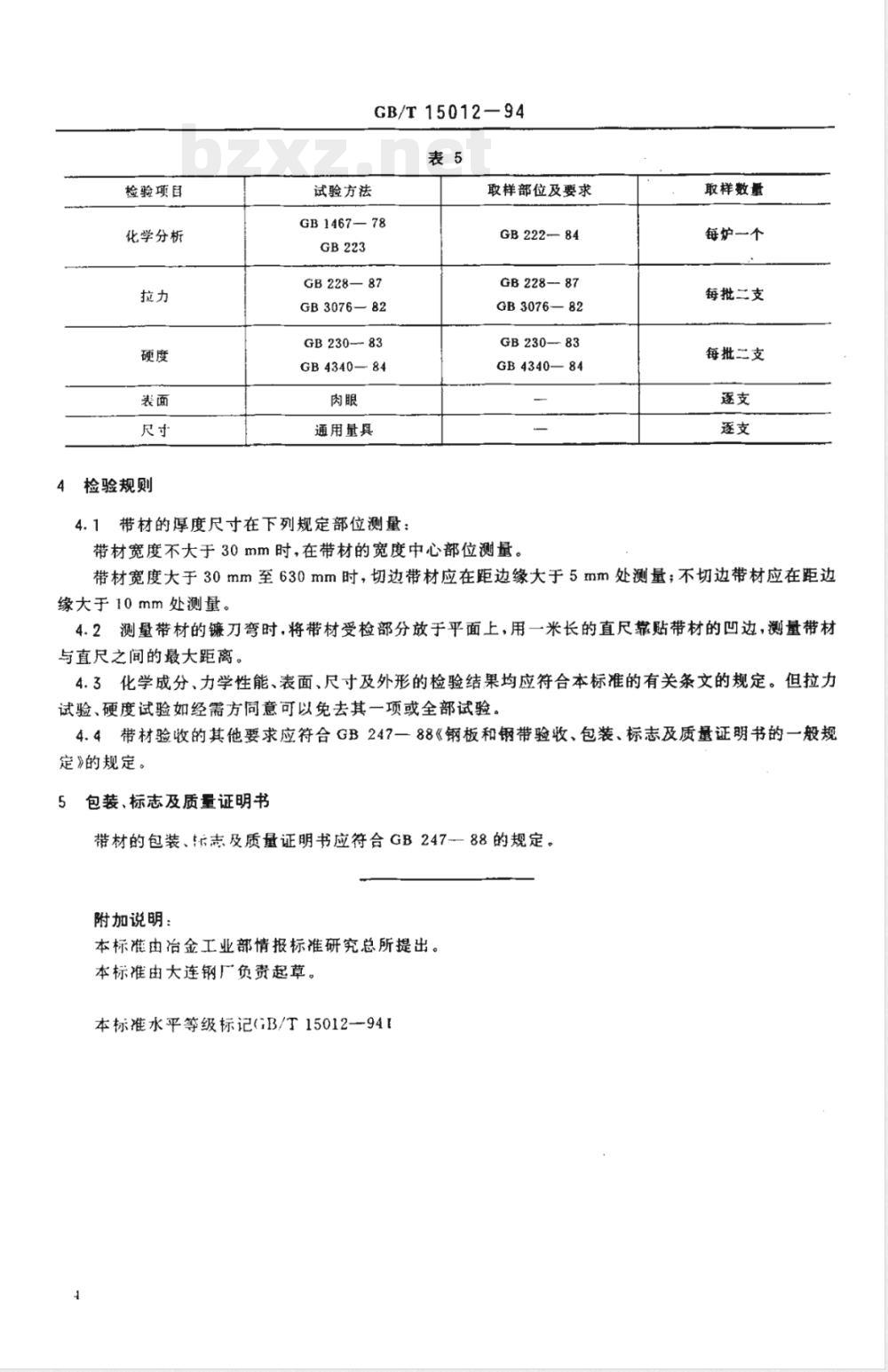

带材试验方法及取样规则应符合表5的规定。检验项目
化学分析
4检验规则
试验方法
GB/T15012—94
取样部位及要求
GB1467—78
GB228—87
GB3076—82
GB230-83
GB4340—84
通用量具
4.1带材的厚度尺寸在下列规定部位测量：GB222—84
GB 228--87
GB3076—82
GB230—83
GB4340—84
带材宽度不大于30mm时，在带材的宽度中心部位测量。取样数量
每炉一个
每批二支
每批二支
带材宽度大于30mm至630mm时，切边带材应在距边缘大于5mm处测量；不切边带材应在距边缘大于10mm处测量。
4.2测量带材的镰刀弯时，将带材受检部分放于平面上，用一米长的直尺靠贴带材的凹边，测量带材与直尺之间的最大距离。
4.3化学成分、力学性能、表面、尺寸及外形的检验结果均应符合本标准的有关条文的规定。但拉力试验、硬度试验如经需方同意可以免去其一项或全部试验。4.4带材验收的其他要求应符合GB247一88《钢板和钢带验收、包装、标志及质量证明书的一般规定》的规定。
包装、标志及质量证明书
带材的包装、软志及质量证明书应符合GB247-88的规定。附加说明：
本标准由冶金工业部情报标准研究总所提出。本标准由大连钢厂负责起草。
本标准水平等级标记(iB/T15012—94
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
