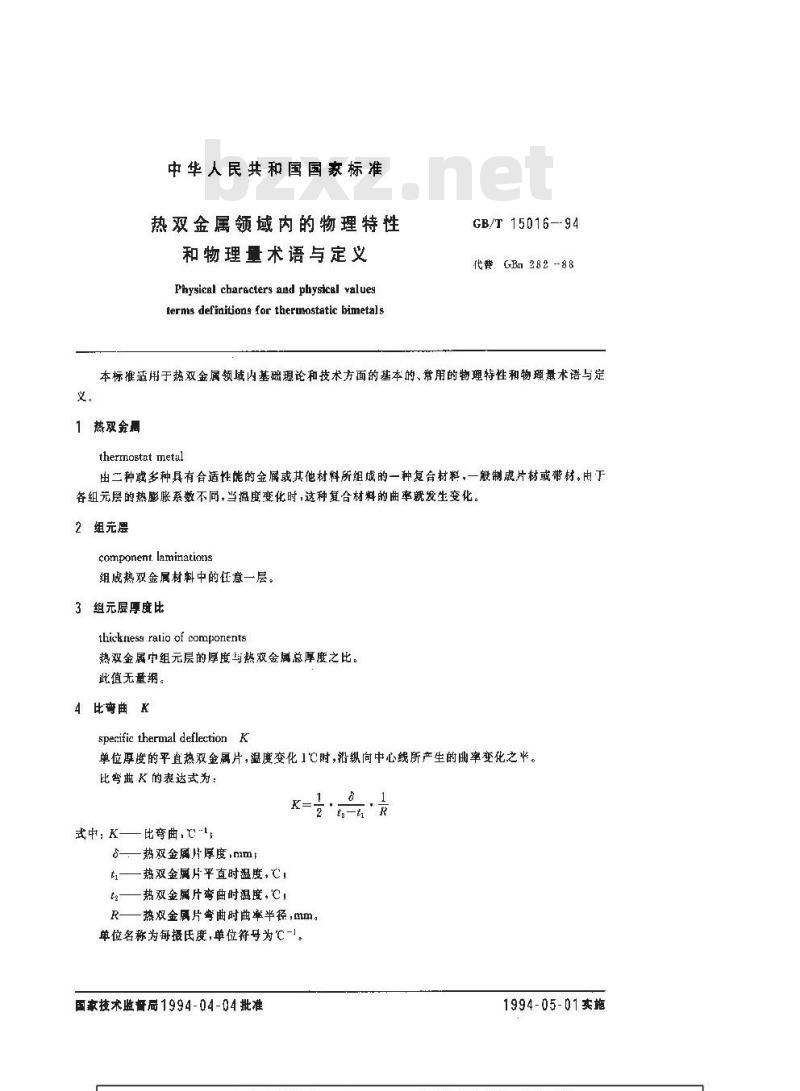

中华人民共和国国豪标准
热双金属领域内的物理特性
和物理量术语与定义
Physical charecters and physicel valuesterms definitions for thermostatic himetalsGB/T 15016--94
代替 GBn 282--88
本标准适用于热双金属领域内基础理论和技术方面的基本的、常用的物理特性和物理量术语与定1热双金周
thermostat metal
出二种或多种具有合适性能的金属或其他材料所组成的一种复合材料，一般制戚片材或带材。电各组元层的热膨账系数不同，当温度变化时，这种复合材料的曲率就发生变化。2组元
component laminations
组底热双金属材料中的任意一层。3组元层厚度比
thieknesg ralio of components热双金属中组元层的厚度与热双金属总厚度之比。此值无量纲。
4比弯曲K
specific thermal deflectionK单位厚度的平直热双金属片，温度变化1℃时,括纵间中心线所产生的曲率变化之半。比弯典 K 的表达式为:
式中：K——比弯曲·\
—热双金属片厚度，mml
t——热双金属片平直时温度，C,t——热双金属片弯曲时温度，℃一热双金属片弯曲时曲率半径，mm。R
单位名称为每摄氏度，单位符号为\℃-」。国象技术监督局1994-04-04批准1994-05-01卖施

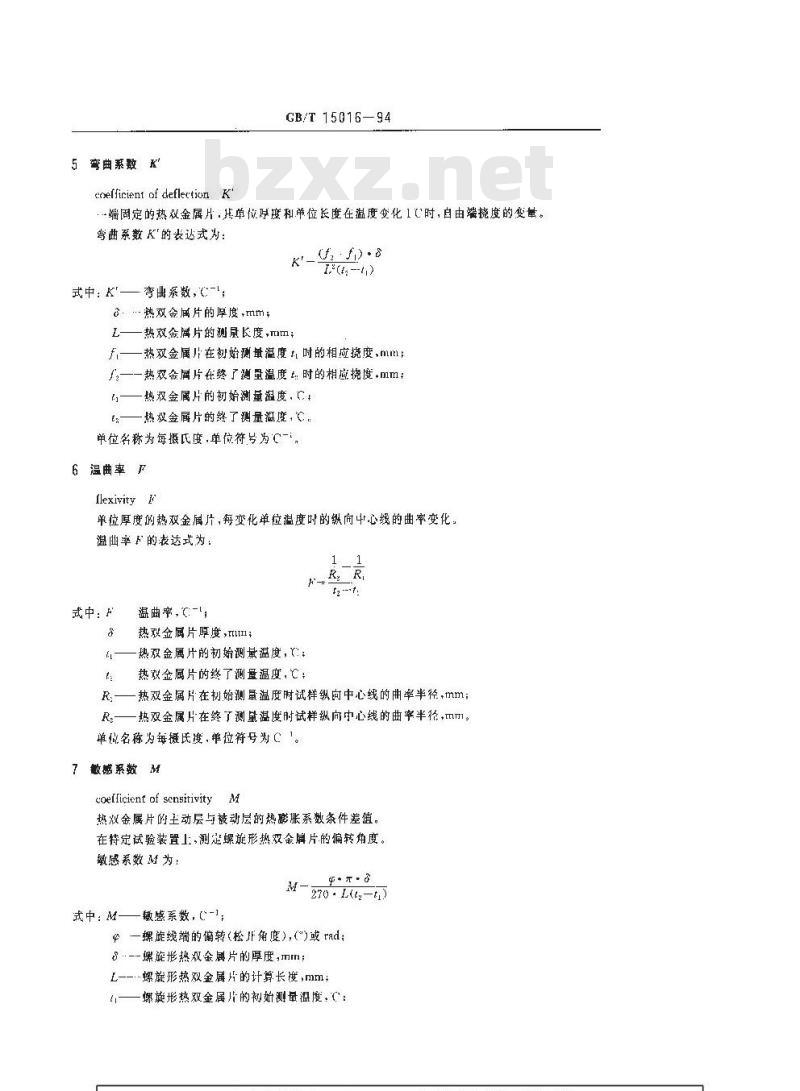

5弯曲系数K
coefficient of deflection K'CB/T 15016-94
端固定的热双金属片·其单忙序度和单位长度在温度变化1（时，自由端挠度的变量。弯曲系数K\的表达式为：
弯曲系数，-；
式中：K—
·.热双金属片的厚度,mm;
I(t --)
L一一热双金屑片的测尿长度,mm;一热双金属片在初始测量温度t,时的相应挠度,mm;f
热双金属片在终了测量温度：时的相应挠度.mm:a
热双金属片的初始测量温度，C t热双金属片的终了测量温度，℃。tawww.bzxz.net
单位名称为每概氏度,单位符号为C-6温曲率F
llexivityF
单位厚度的热双金片,每变化单位温度时的纵向中心线的曲率变化。温曲率的表达式为：
式中：
曲率，C-
热双金属片厚度，
热双金属片的初始测量温度，r；热双金属片的终了测量温度，℃，热双金属片在韧始测量温度附试样纵向中心线的曲率半径，mm；热双金属片在终了测量温度时试样纵向中心线的曲率半径，mI1。单名栋为每挺氏度，单位符号为1。7 敏感系数 M
coefficient of sensitivity M热双金属片的主动层与被动层的热膨胀系数条件差值。在特定试验装置上,测定螺施形热双金属片的偏转角度。敏感系数M为：
式中：M——敏感系数,-1;
乐·元·
M-270:142-4)
?一螺旋线端的偏转(松开角度),（\)或rad；-螺旋形热双金展片的厚度，mm
L一一螺旋形热双金属片的计算长度,mm:一螺旋形热双金属片的初始测量温度，（：GB/T 15016- 94
——螺旋凝形热双金属片的终了測量温度，C。单位名称为瓶度每摄民度或度每摄氏度，单位符号为rad/\或（\)/C。8比弯曲标称值

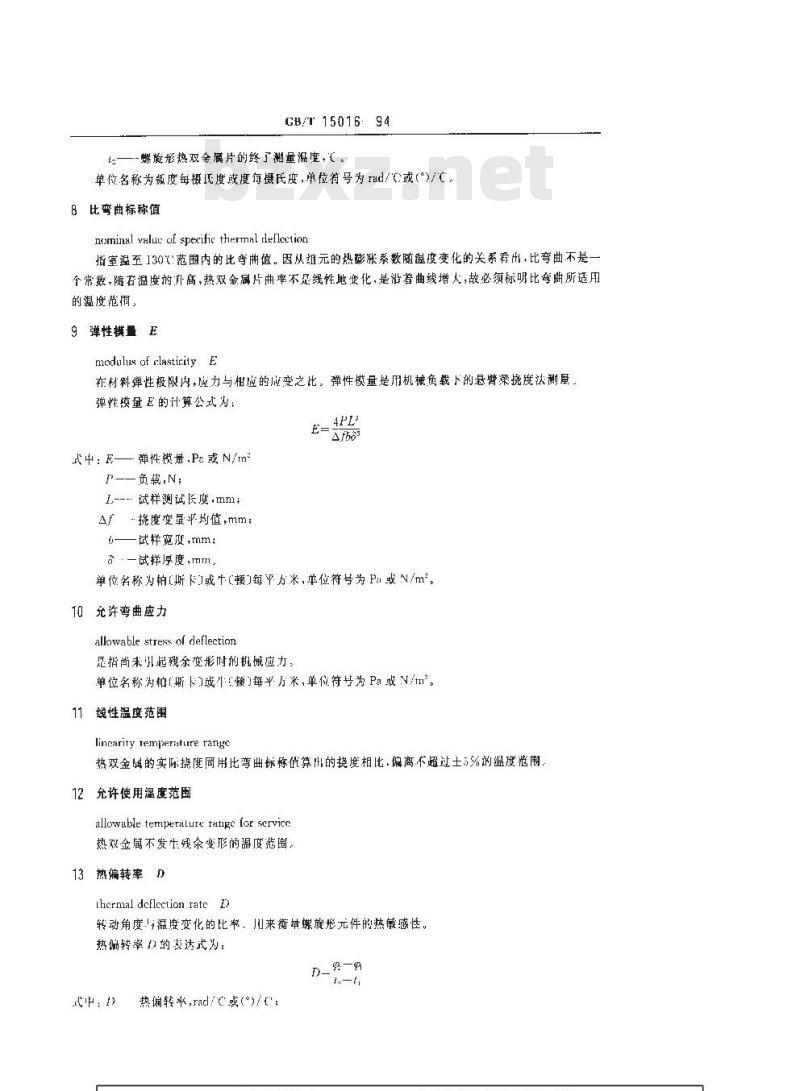

nominal valuc of specifie thermal deflection指室温至130℃范围内的比弯曲值。因从组元的热膨涨系数随温度变化的关系看+比弯曲不是一个常数，随若温度的升高，热双金属片曲率不是线性地变化，是沿着曲线增大，故必须标明比弯曲所适用的温度范围，
9弹性模量E
modulus of elasticily E
在材料弹性极限内，应力与相应的应变之比。弹性模量是用机械负下的悬臂桑挠度法测。弹性模量E的计算公式为：
式中：E—弹性模量.Pa或N/m
}\-一负载,N;
L,---试样测试长度mm
Af挠度变量平均值,mm：
6——试样宽度,mm:
a一试样厚度mm,
单位名称为帕（斯下）或牛C顿每方米，单位符号为P或N/m10充许弯曲应力
allowable strenx of deflection足指尚未引起残余变形耐的机械应力单位名称为帕斯下或牛顿每半为米，单位符号为Pa或N/tn。11线性温度范围
lincarity temperature ratgc
热双金属的实际携度同用比弯曲标称值算出的度相比.偏离不超过士头的温度范圈，12允许使用温度范围
allowable tenuperalure thnige for service热双金属不发生残余变形的温度范阈，13热偏转率D
Thcrmal deflecion rate)
转动角度温度变化的比、川来衡盐螺旋形元件的热敏感性。热偏转率的表达式为：
热偏转率，radl/C或()/：
_一年
GB/1 15015---94

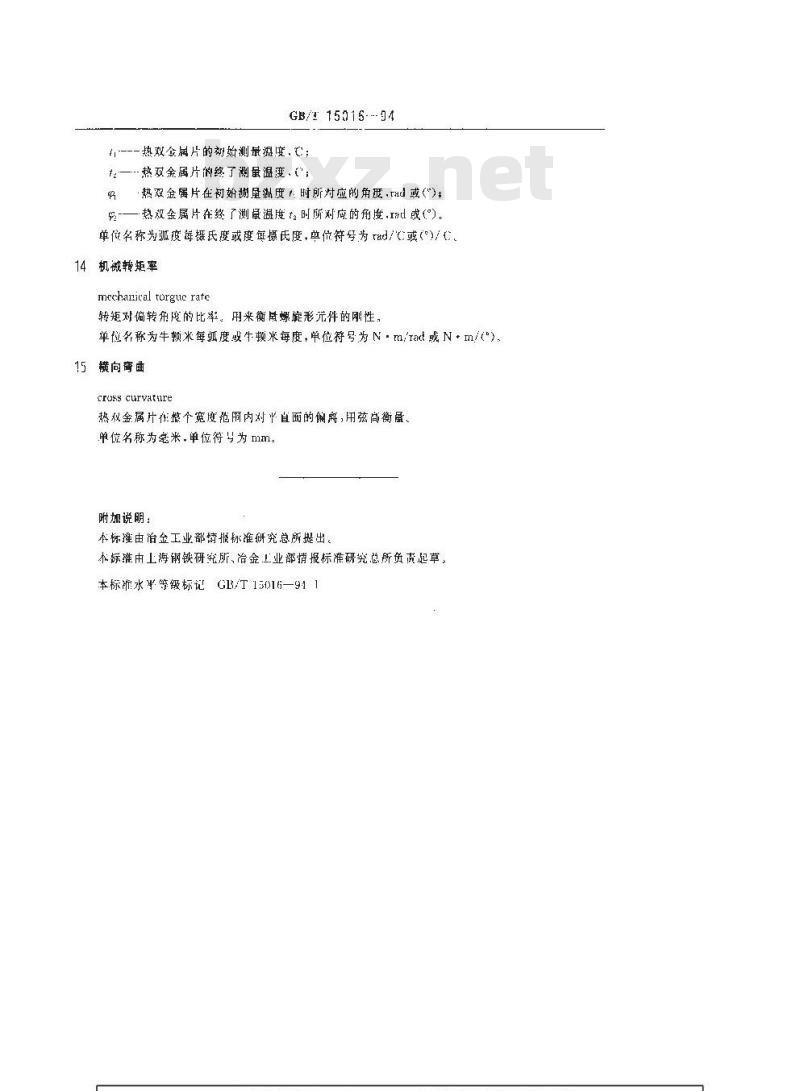

{----热双金属片的郊始测最湿度，C;t2—热双金属片御终了测量温度(;-热双金属片在初始测量温度t: 时所对应的角度,tad 或(\)#-—热双金属片在终了测最温度t时所对应的角度，ad或(\)。单位名称为胍度每摄氏度或度每摄氏度，单位符号为rad/C或()/。14机械转矩率
mcchanical torgue rate
转矩对偏转角度的比译。用来衡鼠螺旋形元件的刚性，单位称为牛赖米每弧度或牛赖水每度,单位符号为N·m;Iact或N·m/(\),15横向弯曲
cross curvature
热双金属片在整个宽度范用内对平直面的偏离,用兹高衡鼠,单位名称为点米,单位符引为 mm。附加说明：
本标推由冶金工业部精报标准研究总所提出，本标雄由上海树铁研究所、冶金上业部情报标准研究总所负声起草。本标准水事等级标记
GR/T 15016—941
