【航天工业行业标准(QJ)】 通用卡箍 侧面固定单卡箍

中国航天工业总公司航天工业行业标准通用卡箍
主题内容与适用范围
侧面固定单卡箍
TrKAONrKAa=
qCE-ei-ac-eC-ae-CeraaccEc-NecarKAoNarKAcaQJ 177.5A -- 95
代替QJ181-78
本标准规定了侧面固定单卡箍的结构形式与尺寸，技术要求和标记示例。本标准适用于导管和电缆安装周定用侧面固定单卡箍的选用，制造和验收，引用标准
QJ2773通用卡箍技术条件

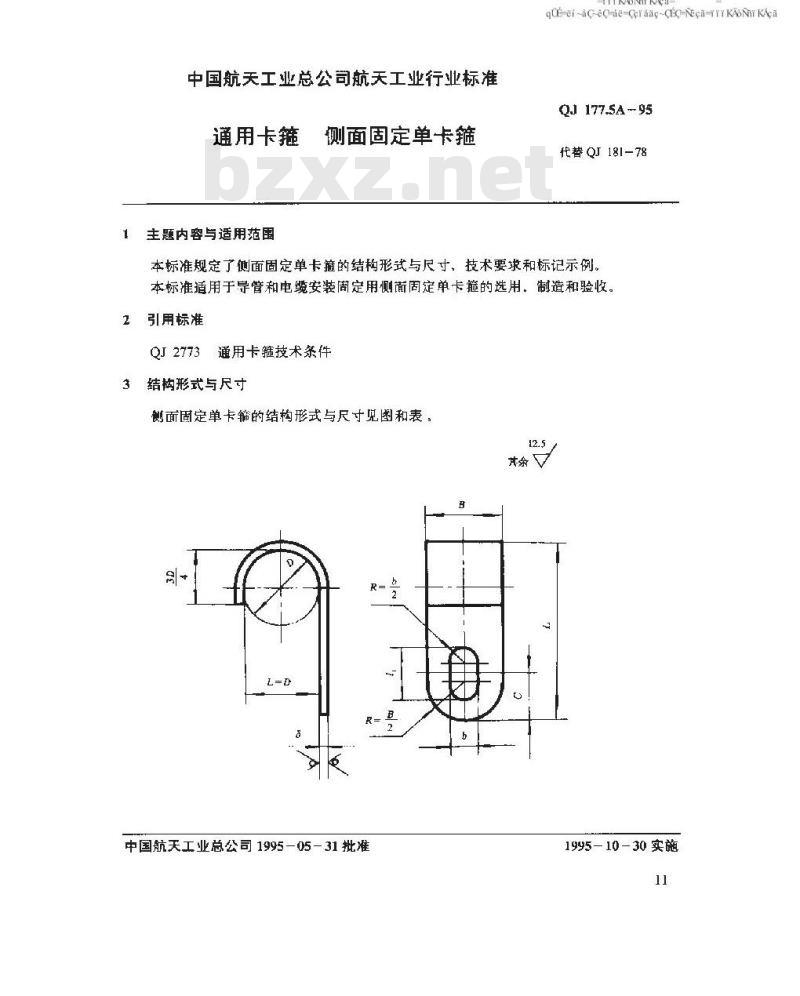

结构形式与尺寸
侧面固定单卡的结构形式与尺寸兑图和表。12.5
中国航天工业总公司1995－05-31批准1995-10-30实施

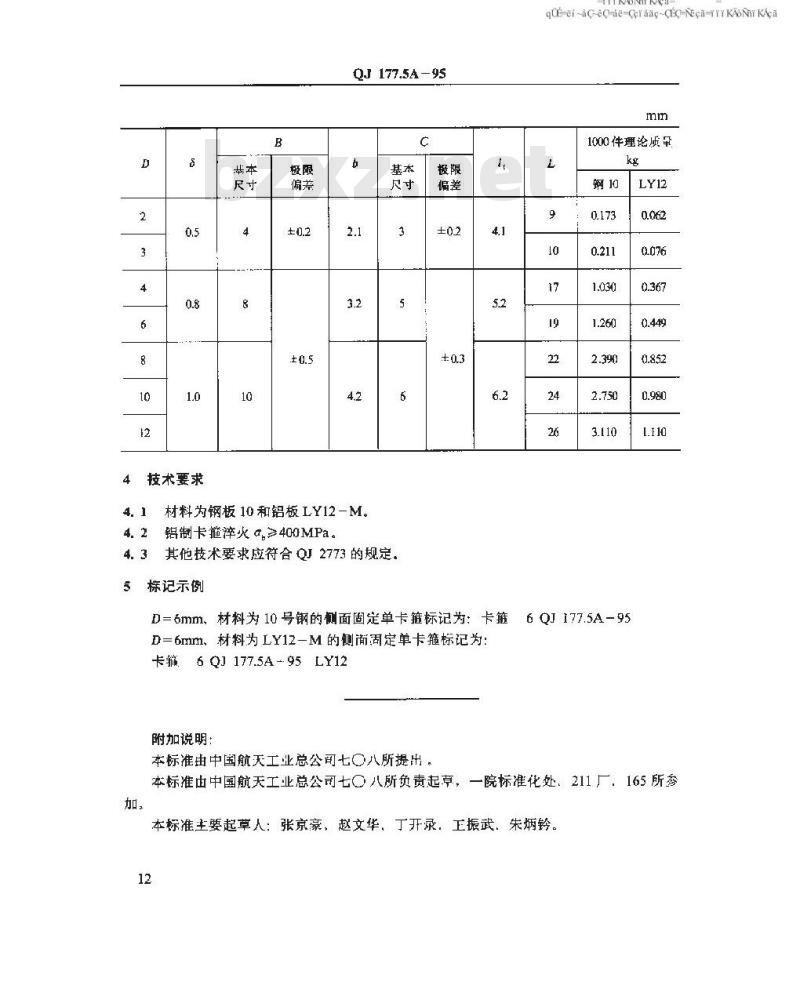

技术要求
QJ 177.5A -95
材料为钢板10和铝板 LY12-M。
铝制卡箍淬火 a,≥400MPa。
其他技术要求应符合QJ2773的规定。栋记示例www.bzxz.net
rrKAoNrKAca
qCE-ei-aC-eC-ae-Ceraac-CEc-Neca-rYKAoNrKAamm
1000件理论质量
D=6mm、材料为10号钢的侧面固定单卡箍标记为：卡箍6 QJ 177.5A-95
D=6mm、材料为LY12一M的侧简固定单卡箍标记为：卡箍6 QJ 177.5A -.95LY12
附加说明：
本标准由中国航天工业总公司七八所提出，本标准由中国航天工业总公司七○八所负责起享，一院标准化处，211厂，165所参加。
本标准主要起草人：张京豪，赵文华、丁开录，王振武朱炳铃，12
