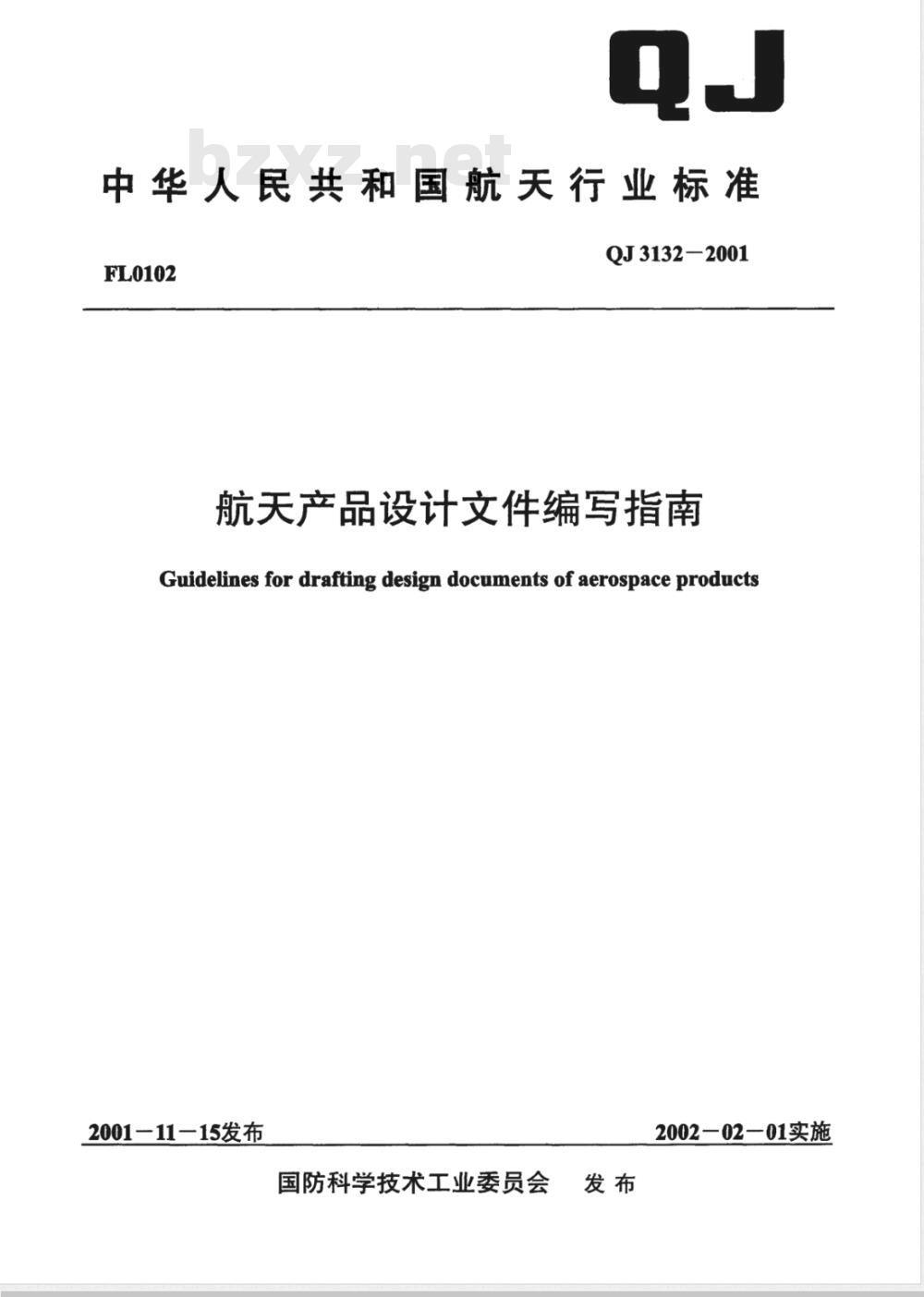

中华人民共和国航天行业标准　FL0102
QJ3132—2001
航天产品设计文件编写指南
Guidelines for drafting design documents of aerospace products2001—11—15发布
国防科学技术工业委员会
2002—02—01实施

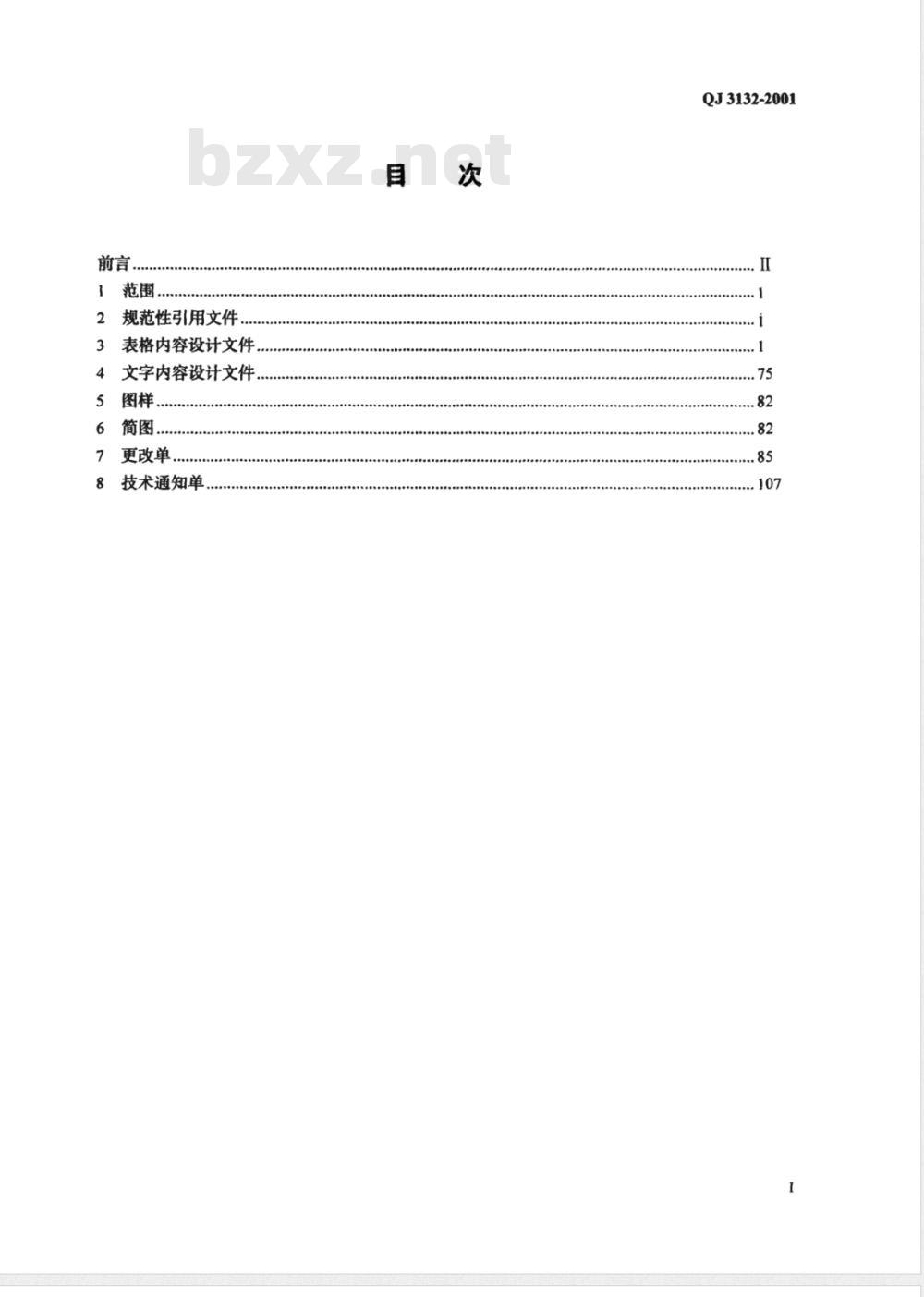

规范性引用文件..
表格内容设计文件.
文字内容设计文件
图样.…
更改单，
技术通知单
QJ3132-2001
QJ3132-2001

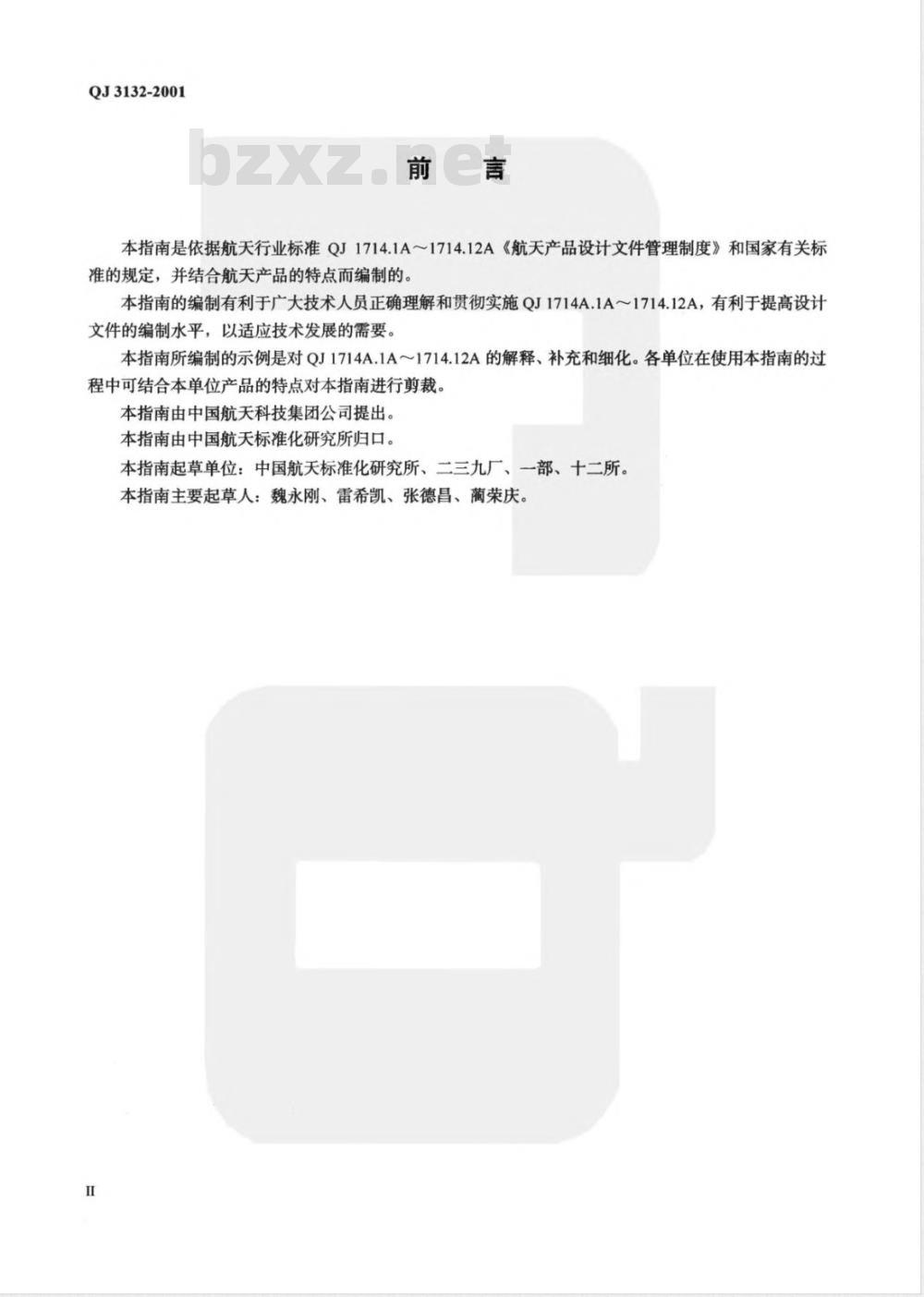

本指南是依据航天行业标准QJ1714.1A～1714.12A《航天产品设计文件管理制度》和国家有关标准的规定，并结合航天产品的特点而编制的。本指南的编制有利于广大技术人员正确理解和贯彻实施QJ1714A.1A～1714.12A，有利于提高设计文件的编制水平，以适应技术发展的需要。本指南所编制的示例是对QJ1714A.1A～1714.12A的解释、补充和细化。各单位在使用本指南的过程中可结合本单位产品的特点对本指南进行剪裁。本指南由中国航天科技集团公司提出。本指南由中国航天标准化研究所归口。本指南起草单位：中国航天标准化研究所、二三九厂、一部、十二所。本指南主要起草人：魏永刚、雷希凯、张德昌、蔺荣庆。I

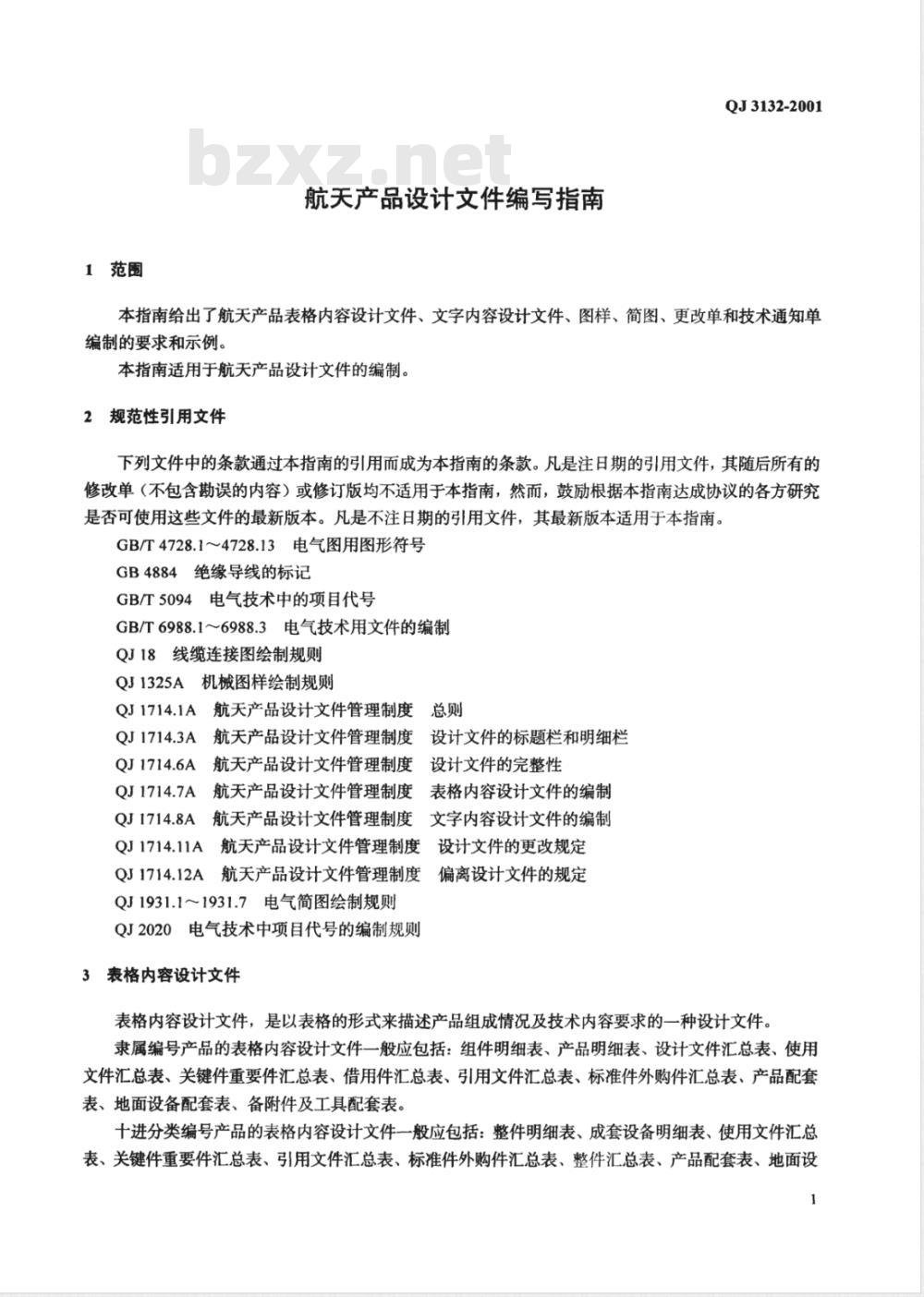

1范围
航天产品设计文件编写指南
QJ3132-2001
本指南给出了航天产品表格内容设计文件、文字内容设计文件、图样、简图、更改单和技术通知单编制的要求和示例。
本指南适用于航天产品设计文件的编制。2规范性引用文件
下列文件中的条款通过本指南的引用而成为本指南的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本指南，然而，鼓励根据本指南达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本指南。GB/T4728.1～4728.13电气图用图形符号GB4884绝缘导线的标记
GB/T5094电气技术中的项目代号GB/T6988.1~6988.3电气技术用文件的编制QJ18线缆连接图绘制规则
QJ1325A机械图样绘制规则
QJ1714.1A航天产品设计文件管理制度总则航天产品设计文件管理制度设计文件的标题栏和明细栏QJ1714.3A丹
QJ1714.6A航天产品设计文件管理制度设计文件的完整性QJ1714.7A航天产品设计文件管理制度表格内容设计文件的编制QJ1714.8A航天产品设计文件管理制度文字内容设计文件的编制QJ1714.11A航天产品设计文件管理制度设计文件的更改规定QJ1714.12A航天产品设计文件管理制度偏离设计文件的规定QJ1931.1～1931.7电气简图绘制规则QJ2020电气技术中项目代号的编制规则3表格内容设计文件
表格内容设计文件，是以表格的形式来描述产品组成情况及技术内容要求的一种设计文件。隶属编号产品的表格内容设计文件一般应包括：组件明细表、产品明细表、设计文件汇总表、使用文件汇总表、关键件重要件汇总表、借用件汇总表、引用文件汇总表、标准件外购件汇总表、产品配套表、地面设备配套表、备附件及工具配套表。十进分类编号产品的表格内容设计文件一般应包括：整件明细表、成套设备明细表、使用文件汇总表、关键件重要件汇总表、引用文件汇总表、标准件外购件汇总表、整件汇总表、产品配套表、地面设1
QJ3132-2001
备配套表、备附件及工具配套表。本指南中的表格内容设计文件示例的编制，贯彻了QJ1714.7A的规定，符合QJ1714.6A中表1、表2和表3的要求。

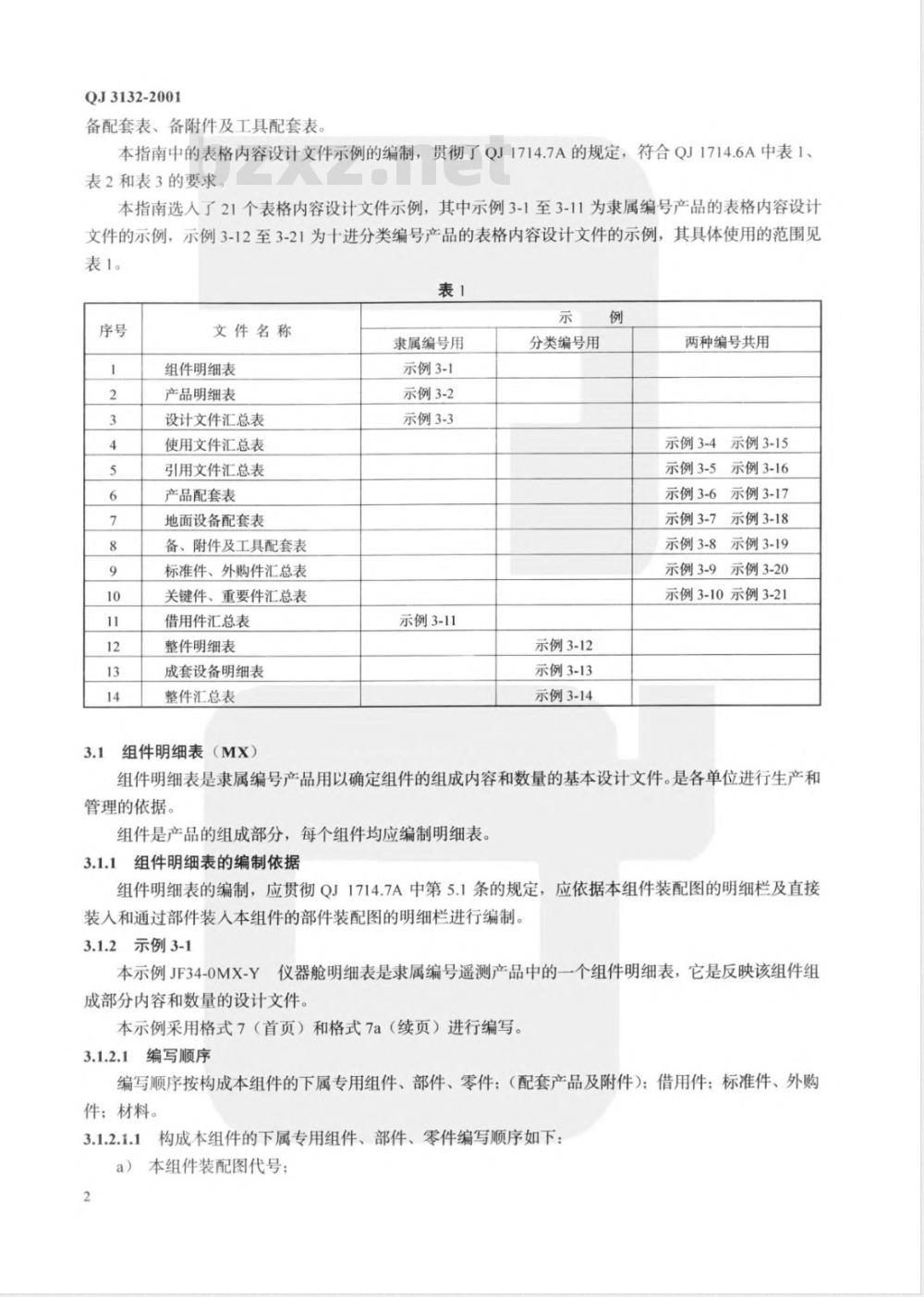

本指南选人了21个表格内容设计文件示例，其中示例3-1至3-11为隶属编号产品的表格内容设计文件的示例，示例3-12至3-21为十进分类编号产品的表格内容设计文件的示例，其具体使用的范围见表1。
文件名称
组件明细表
产品明细表
设计文件汇总表
使用文件汇总表
引用文件汇总表
产品配套表
地面设备配套表
备、附件及工具配套表
标准件、外购件汇总表
关键件、重要件汇总表
借用件汇总表
整件明细表
成套设备明细表
整件汇总表
组件明细表（MX）
隶属编号用
示例3-1
示例3-2
示例3-3
示例3-11
分类编号用
示例3-12
示例3-13
示例3-14
两种编号共用
示例3-4示例3-15
示例3-5示例3-16
示例3-6示例3-17
示例3-7示例3-18
示例3-8示例3-19
示例3-9示例3-20
示例3-10示例3-21
组件明细表是隶属编号产品用以确定组件的组成内容和数量的基本设计文件。是各单位进行生产和管理的依据。
组件是产品的组成部分，每个组件均应编制明细表。3.1.1组件明细表的编制依据
组件明细表的编制，应贯彻QJ1714.7A中第5.1条的规定，应依据本组件装配图的明细栏及直接装入和通过部件装入本组件的部件装配图的明细栏进行编制。3.1.2示例3-1
仪器舱明细表是隶属编号遥测产品中的一个组件明细表，它是反映该组件组本示例JF34-0MX-Y
成部分内容和数量的设计文件。本示例采用格式7（首页）和格式7a（续页）进行编写。3.1.2.1编写顺序
编写顺序按构成本组件的下属专用组件、部件、零件：（配套产品及附件）；借用件：标准件、外购件；材料。
3.1.2.1.1构成本组件的下属专用组件、部件、零件编写顺序如下：a）本组件装配图代号；
b）装人本组件的下属专用组件装配图代号；c）装入本组件的第一个一级部件装配图代号及所属零件图代号：d）装入本组件的第二个一级部件装配图代号及所属零件图代号；装人第二个一级部件中的第一个二级部件装配图代号及所属零件图代号；e）
f）装人第二个一级部件中的第二个二级部件装配图代号及所属零件图代号；g）直接装入本组件的零件图代号。注：按图样代号递增顺序编写时，见示例3-1a，其中3～5页与示例3-1中3～5页相同。3.1.2.1.2配套产品及附件按配套产品及附件的类别，分类进行编写。注：配套产品及附件需要备份时，应在其“备注”栏中说明其备份数量，如“备2”。QJ3132-2001
3.1.2.1.3借用件按产品类别及其所属组件、部件、零件的顺序或设计文件代号的递增顺序编写。3.1.2.1.4标准件、外购件编写直接装人及通过部件装人本组件的标准件、外购元器件和机电产品。各部分编写顺序如下：
a）标准件的排序一般按螺栓、螺柱、螺钉、木螺钉、自攻螺钉、螺母、垫圈、销、铆钉、挡圈、组合件连接副、焊钉、焊片等；b）元器件的排序按QJ2020中“项目种类的字母代码表”的顺序，即A、B、C、……；c）机电产品的排序按企业实际需要自行排序。上述各部分按类别排序后，各类按国家标准、行业标准、企业标准的顺序及规格由小到大进行编写：也允许各部分不分类别直接按国家标准、行业标准、企业标准的顺序及规格由小到大进行编写。3.1.2.1.5材料编写直接装入及通过部件装入本组件的金属材料或非金属材料。3.1.2.2说明
a）“序号”栏填写行的顺序或设计文件编写顺序；b）“图幅”栏填写设计文件代号第1页的幅面代号；c）“名称”栏填写设计文件名称或标准件、外购件、材料的名称、牌号、规格尺寸。当无图件选用的材料是标准材料，其材料标准号可填写在其规格尺寸后；d）“页次”栏：应填写设计文件在本册中的页码；e）“备注”栏：可填写表格图、无图、涂覆代号、生产厂等。3.2产品明细表（MX）
产品明细表是隶属编号产品用以确定产品的组成内容和数量的基本设计文件。是各单位进行产品生产、设计文件的配套和管理的依据。3.2.1产品明细表的编制依据
产品明细表的编制，应贯彻QJ1714.7A中第5.2条的规定，应依据本产品总装配图的明细栏及直接装入和通过部件装入本产品的部件装配图的明细栏进行编制。3.2.2示例3-2
本示例DW0-0MXXX产品明细表是隶属编号X×产品的明细表，它是反映该产品的组成部分内容和数量的设计文件，同时也反映了其配套产品的内容和数量。本示例采用格式7（首页）和格式7a（续页）进行编写3.2.2.1编写顺序
编写顺序按构成本产品的下属专用组件、部件、零件；（配套产品及附件）；借用件；标准件、外购3
QJ3132-2001
件；材料。
3.2.2.1.1构成本产品的下属专用组件、部件、零件编写顺序如下：a）本产品装配图代号及简图代号：b）装入本产品的下属专用组件装配图代号：c）装入本产品的第一个一级部件装配图代号及所属零件图代号：d）装入本组件的第二个一级部件装配图代号及所属零件图代号：e）装人第二个一级部件中的第一个二级部件装配图代号及所属零件图代号：f）装人第二个一级部件中的第二个二级部件装配图代号及所属零件图代号；g）直接装入本产品的零件图代号。3.2.2.1.2其余编写顺序见示例3-1。3.2.2.2说明
a）标准件与外购件允许分开编写。二者各起一页，加标题“标准件（共×页）”及“外购件（共页）”进行编写；
阶段标记栏中，保留了设计文件所经历的阶段标记符号。b）
3.3设计文件汇总表（SH）
设计文件汇总表是隶属编号产品用以确定产品整套设计文件种类和数量的设计文件。是设计单位进行产品设计文件配套和管理的依据。3.3.1设计文件汇总表的编制依据设计文件汇总表的编制，应贯彻QJ1714.7A中第5.10条的规定，应依据本产品已编制的组件明细表、产品明细表、关键件重要件汇总表、技术条件、技术说明书、细则、说明、产品配套表、地面设备配套表、备附件及工具配套表、借用件汇总表、标准件外购件汇总表、使用文件汇总表、引用文件汇总表、计算文件及其他表格、文件的顺序进行编制。3.3.2示例3-3
本示例DWO-SH××武器系统设计文件汇总表是隶属编号武器系统产品的设计文件汇总表，它是反映该产品整套设计文件的种类和数量的设计文件。本示例采用格式9（里页）和格式10（封面）进行编写。在格式9空栏中设置了“名称”、“页数”“设计单位”、“密别”及“备注”栏目。3.3.2.1编写顺序
编写顺序见3.3.1条的规定。Www.bzxZ.net
3.3.2.2说明
本示例的内容，是依据武器系统产品已编制的总体设计文件进行汇总后编制的，一般包括：理论图、系统图、设计要求、技术要求、接口要求、测试细则、大纲、配套表、计算书及总体设计文件汇总表和分系统设计文件汇总表等。与QJ1714.7A中第5.10条规定的内容不完全一致。注：各分系统产品设计文件汇总表，原则上应按QJ1714.7A中第5.10条规定的内容进行编写，应包括明细表等设计文件。
3.4使用文件汇总表（YH）
使用文件汇总表是用以确定使用部门使用产品时，所需的设计文件种类和数量的设计文件。是试验，使用、管理的依据。
使用文件汇总表的编制依据
QJ3132-2001
使用文件汇总表的编制，应贯彻QJ1714.7A中第5.11条的规定，应依据明细表及设计文件汇总表，结合试验、使用需要进行编制。3.4.2示例3-4
本示例DWO-YHX×武器系统使用文件汇总表是隶属编号武器系统产品的使用设计文件汇总表，它是反映使用该产品时所需的设计文件的种类和数量的设计文件。本示例采用格式9（里页）和格式10（封面）进行编写。在格式9空栏中设置了“名称”、“页数”及“备注”栏目。
3.4.2.1编写顺序
编写顺序按总体文件及产品组成部分文件，参照QJ1714.6A中表1、表2、表3中的图、文、表设计文件顺序编写。
3.4.2.2说明
a）在表中可以引用各分系统产品提供的使用文件清单，但应在“备注”栏中注明提供的单位：b）页数应注明。
3.4.3示例3-15
本示例××1.323.011YH×××雷达使用文件汇总表是十进分类编号×××雷达使用的设计文件汇总表，它是反映使用该产品时所需的设计文件的种类和数量的设计文件。其编制同示例3-4。
3.5引用文件汇总表（WH）
引用文件汇总表是用以确定产品整套设计文件中所出现的标准文件和其他文件。是各单位进行生产和管理的依据。
3.5.1引用文件汇总表的编制依据引用文件汇总表的编制，应贯彻QJ1714.7A中第5.12条的规定，应依据产品图样、简图及文字内容设计文件，进行统计、分类编制。3.5.2示例3-5
本示例DWO-WH××武器系统引用文件汇总表是隶属编号武器系统产品的引用设计文件汇总表，它反映了该产品设计文件中所出现的标准文件和其他文件（主要是指法规性文件，如划线文件等）。这些标准和文件，均是构成该产品设计文件的组成内容。本示例采用格式9（里页）和格式10封面）进行编写。在格式9空栏中设置了“名称”、“备注”栏目。
3.5.2.1编写顺序
编写顺序按国家标准（GB、GJB）、行业标准（先QJ再其他行业标准）、企业标准（院、基地标准）、本企业标准（先本企业、再其他企业标准）。在各级标准中，标准号由小到大进行排列编写。3.5.2.2说明
标准的名称，不应简化或省略填写。3.5.3示例3-16
本示例××1.323.011WH×××雷达引用文件汇总表是十进分类编号×××雷达引用文件汇总表，它反映了该产品设计文件中所出现的标准文件和其他文件。5
QJ3132-2001
其编制同示例3-5，为保证生产的进行和产品质量，在“备注”栏中注明了生产厂。3.6产品配套表（CP）
产品配套表是用以确定弹、星（船）、箭产品在总装、试验或交付使用时需要进行配套的项目及数量的设计文件。是总装、试验、使用和管理的依据。3.6.1产品配套表的编制依据
产品配套表的编制，应贯彻QJ1714.7A中第5.6条的规定，应依据弹、星（船）、箭产品的组成结构，在进行总装、试验或交付使用时，按所需组成结构的项目和数量进行编制。由于弹、星（船）、箭产品的结构、使用场所、试验目的不同，所需配套的项目及数量也不一样，因此，产品配套表可根据不同的用途和需要进行编制。一般弹、星（船）、箭系统级产品和分系统级产品需要编制产品配套表。
3.6.2示例3-6
本示例DWO-CP××武器系统产品配套表是隶属编号武器系统产品的配套表，它是反映使用该产品时所需配套的项目及数量的设计文件。本示例采用格式8（单页）和格式10（封面）进行编写。在格式8空栏中设置了“所属装配图代号”、“每个产品总数”、“设计单位”、“生产单位”、“安装地点”、“装箱”及“备注”栏目。3.6.2.1编写顺序
编写顺序按产品组成部分项目（包括直属总体的产品和分系统的产品）进行分类编写。3.6.2.2说明
“备注”栏，可注明装放、运输、用途等事项。3.6.3示例3-17
本示例××1.600.002CP控制系统仪器配套表是十进分类编号控制系统仪器产品的配套表，它反映了组成该产品总装所需配套的项目及数量。本示例采用格式9（里页）和格式10（封面）进行编写。其他同示例3-63.7地面设备配套表（DP）
地面设备配套表是用以确定弹、星（船）、箭产品在试验或交付使用时所需全套的地面设备项目及数量的设计文件。是试验、使用和管理的依据。3.7.1地面设备配套表的编制依据地面设备配套表的编制，应贯彻QJ1714.7A中第5.7条的规定，应依据弹、星（船）、箭产品在进行试验或交付使用时，所需地面设备（含舰载、机载）项目和数量进行编制。地面设备是指不上天的产品，是武器系统的组成部分，地面设备配套表应根据不同的用途、目的和需要进行编制。系统级产品或分系统级产品一般需要编制地面设备配套表。一般应汇总编制，也可按单元编制。
3.7.2示例3-7
本示例DWO-DPXX武器系统地面设备配套表是隶属编号武器系统产品的地面设备配套表，它是反映该产品在试验时所需的地面设备项目及数量的设计文件。本示例采用格式8（里页）和格式10（封面）进行编写。在格式8空栏中设置了“名称”、“配套数量”、“总量”、“单位”、“设计单位”、“生产单位”及“备注”栏目。3.7.2.1编写顺序
编写顺序按产品类别编写。
3.7.2.2说明
QJ3132-2001
本示例是将不同地点使用的地面设备项目，编制在一份文件上，便于了解所需的地面设备项目及数量。如若用途或需要不同，亦可分别进行编写。如：××试验地面设备配套表，3.7.3示例3-18
本示例××1.600.002DP单元测试设备配套表是十进分类编号弹上产品的单元测试地面设备配套表，它是反映该产品进行单元测试时所需配套的地面设备项目及数量的设计文件。其编制同示例3-7，增加了“装箱号”栏目。3.8备、附件及工具配套表（BH）备、附件及工具配套表是用以确定产品使用、运输及维护时所需的备件、附件、工具和材料的种类，数量及装放地点的设计文件。是产品运输、使用和维护的依据。3.8.1备、附件及工具配套表的编制依据备、附件及工具配套表的编制，应贯彻QJ1714.7A中第5.8条的规定，应依据产品运输、使用和维护时所需的备、附件及工具种类和数量进行编制。备、附件及工具配套表，可根据产品所需备、附件及工具种类的多少，将三者合编为一个设计文件，也可以分别编为1～3个设计文件。3.8.2示例3-8
本示例DWO-OBH弹体备、附件及工具配套表是隶属编号弹体产品的备、附件及工具配套表，它是反映该产品在运输、使用和维护时所需的备件、附件及工具种类及数量的设计文件。本示例采用格式9（里页）和格式10（封面）进行编写。在格式9空栏中设置了“名称”、“数量”、“单位”、“装箱号”及“备注”栏目。3.8.2.1编写顺序
编写顺序按“备件”节、“附件”节、“工具”节和“材料”节，再按产品类别编写。3.8.2.2说明
“备注”栏，可注明提供单位、提供时间等事项。3.8.3示例3-19
本示例××1.323.011BH×××雷达备、附件及工具配套表是十进分类编号弹上×××雷达备、附件及工具配套表，它是反映该产品在运输、使用和维护时所需的备件、附件及工具种类和数量的设计文件。
其编制同示例3-8。
3.9标准件、外购件汇总表（HZ）标准件、外购件汇总表是用以确定制造单台产品所需的标准件和外购件种类和数量的设计文件。是各单位进行生产和管理的依据。3.9.1标准件、外购件汇总表的编制依据标准件、外购件汇总表的编制，应贯彻QJ1714.7A中第5.14条的规定，应依据明细表进行汇总、分类编制。
3.9.2示例3-9
本示例DWO-OHZ弹体标准件、外购件汇总表是隶属编号弹体产品的标准件、外购件汇总表，它7
QJ3132-2001
是反映该单台产品所需的标准件和外购件种类及数量的设计文件本示例采用格式9（里页）和格式10（封面）进行编写。在格式9空栏中设置了“名称”、“数量”及“备注”栏目。
3.9.2.1编写顺序
编写顺序见示例3-1中的“标准件、外购件”节。3.9.2.2说明
3.9.2.2.1简化填写
标准件和外购件的名称，在不致引起误解和混淆时，可将长名称简化为短名称。如：开槽圆柱头螺钉可简化为螺钉；
3.9.2.2.2省略填写
a）名称省略填写是将同一类的标准件或外购件的名称，填写在“名称”栏内（单占一行），同类各行的名称可省略不填写，见示例3-9、示例3-20；b）标准号省略填写是将相同的标准号，可在首行与末行填写标准号，其余中间各行可不填写标准号，见示例3-9、示例3-20。
3.9.3示例3-20
本示例××1.323.011HZ×××雷达标准件、外购件汇总表是十进分类编号弹上×××雷达标准件、外购件汇总表，它是反映该单台产品所需的标准件和外购件种类及数量的设计文件。其编制同示例3-9。
3.10关键件、重要件汇总表（GH）关键件、重要件汇总表是用以确定每一套产品或组（整）件具有关键特性和重要特性的项目及数量的设计文件。是各单位进行产品生产和质量控制的依据3.10.1关键件、重要件汇总表的编制依据关键件、重要件汇总表的编制，应贯彻QJ1714.7A中第5.5条的规定，应依据产品的关键特性和重要特性分析报告进行编制。
3.10.2示例3-10
本示例DWO-0GH弹体关键件、重要件汇总表是隶属编号弹体产品的关键件、重要件汇总表，它是反映该产品具有的关键件和重要件项目的设计文件。本示例采用格式9（里页）和格式10（封面）进行编写。在格式9空栏中设置了“名称”及“备注”栏目。
编写顺序按关键件和重要件中的设计文件代号递增顺序编写。3.10.3示例3-21
本示例××1.323.011GH×××雷达关键件、重要件汇总表是十进分类编号弹上×××雷达关键件、重要件汇总表，它是反映该产品具有的关键件和重要件项目的设计文件。其编制同示例3-10。增加了“特性”栏目。3.11借用件汇总表（JH）
借用件汇总表是隶属编号产品用以确定制造单台产品所需借用件种类和数量的设计文件。是各单位进行产品生产和管理的依据。
3.11.1借用件汇总表的编制依据8
