【航天工业行业标准(QJ)】 通用卡箍 中间固定双卡箍配用板

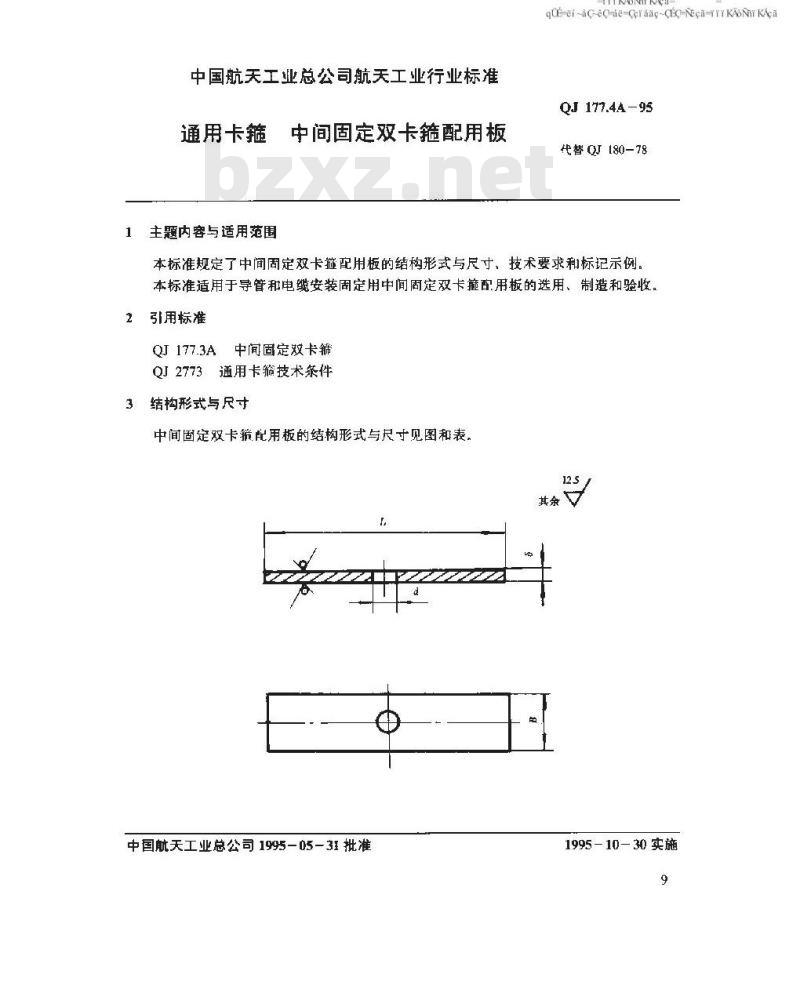

中国航天工业总公司航天工业行业标准通用卡箍
中间固定双卡箍配用板
主题内容与适用范围
TrKAONrKAa=
qCE-ei-aC-eC-ae-Ceraac-CEc-Neca-rYKAoNrKAcaQJ177.4A-95
代替QJ180-78
本标准规定了中间固定双卡箍配用板的结构形式与尺寸、技术要求和标记示例。本标准适用于导管和电缆安装固定用中间固定双卡箍配用板的选用、制造和验收，引用标准
中间固定双卡箍
QJ 177.3A
QJ2773通用卡箍技术件
3 结构形式与尺寸
中间固定双卡箍配用板的结构形式与尺寸见图和表。12.5
中国航天工业总公司1995-05-31批准1995-10— 30 实施免费标准下载网bzxz

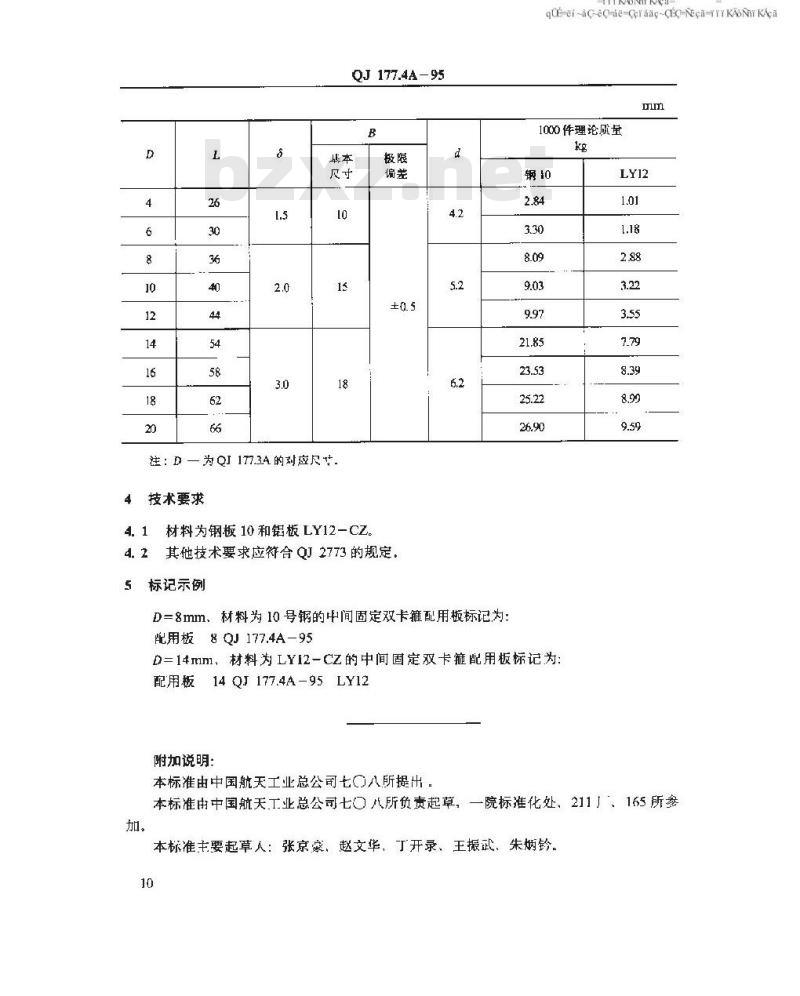

QJ 177.4A-95
注: D 一为 QI 177,34的对应尺对-技术要求
材料为钢板10和铝板LY12-CZ
其他技术要求应符合QJ2773的规定，4.2
标记示例
D=8mm、材料为10号钢的中间固定双卡箍配用板标记为：配用板8 QJ 177.4A-95
rrKAoNrKAca
qtE-ei-ac-eC-ae-Ceraac-cEc-NecarryKAoNrkAcam
1000件理论质量
D=14mm、材料为 LYI2-Cz的中间固定双卡箍配用板标记为：配用板
14QJ177.4A-95LY12
附加说明：
本标准由中国航天工业总公司七〇八所提出LY12
本标准由中国航天工业总公司七门九所负责起草，一院标准化处、211厂、165所参加，
本标准主要起草人：张京家，赵文华，丁开录、王振武、朱炳铃。10
