【航天工业行业标准(QJ)】 通用卡箍 中间固定双卡箍

中国航天工业总公司航天工业行业标准通用卡箍
中间固定双卡箍
主题内容与适用范围
rrKAONrKAa=
qCE-ei-ac-eC-ae-Ceraac-cEc-NecarKAoNrKAcaQJ177.3A-95
代替QJ179-78
本标准规定了中间固定双卡箍的结构形式与尺寸、技术要求和标记示例本标准适用于导管和电缆安装固定用中间固定双卡箍的选用、制造和验收，引用标准
QJ2773通用卡箍技术条件

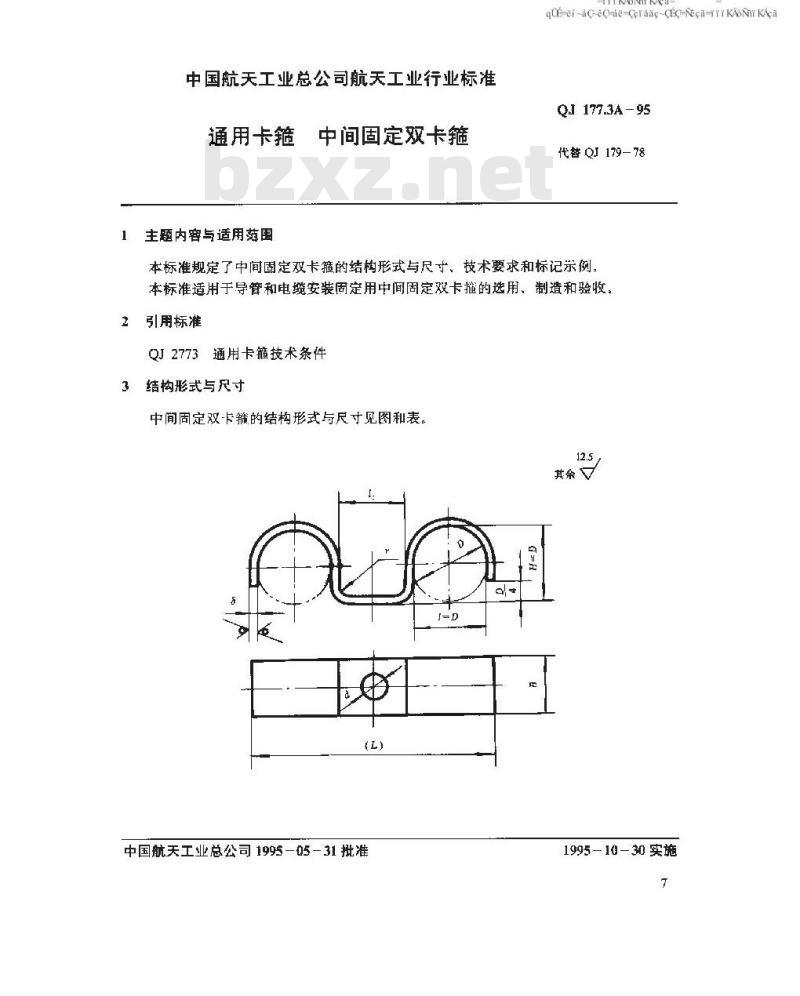

结构形式与尺寸
中间固定双-卡箍的结构形式与尺寸见图和表，12.5
其余V
中国航天工业总公司1995－05-31批准1995-10—30 实施
技术要求www.bzxz.net
QJ177.3A-95
材料为钢板 10和铝板LY12-M。
铝制卡箍萍火a≥400MPa。
其他技术要求应符合Q1 2773 的规定，标记示例
D=6mml、材料为10号钢的中间固定双卡箍标记为卡箍6 QI 177.3A-95
D=6mm，材料为LY12-M 的中间固定双卡箍标记为：卡箍
6 QJ 177.3A-95LY12
附加说明：
本标准由中国航天工业总公司七○八所提出TrKAONrKAa=
qCE-ei-aC-e-e-Ceraac-CEC-eca-YKAoNrKcamm

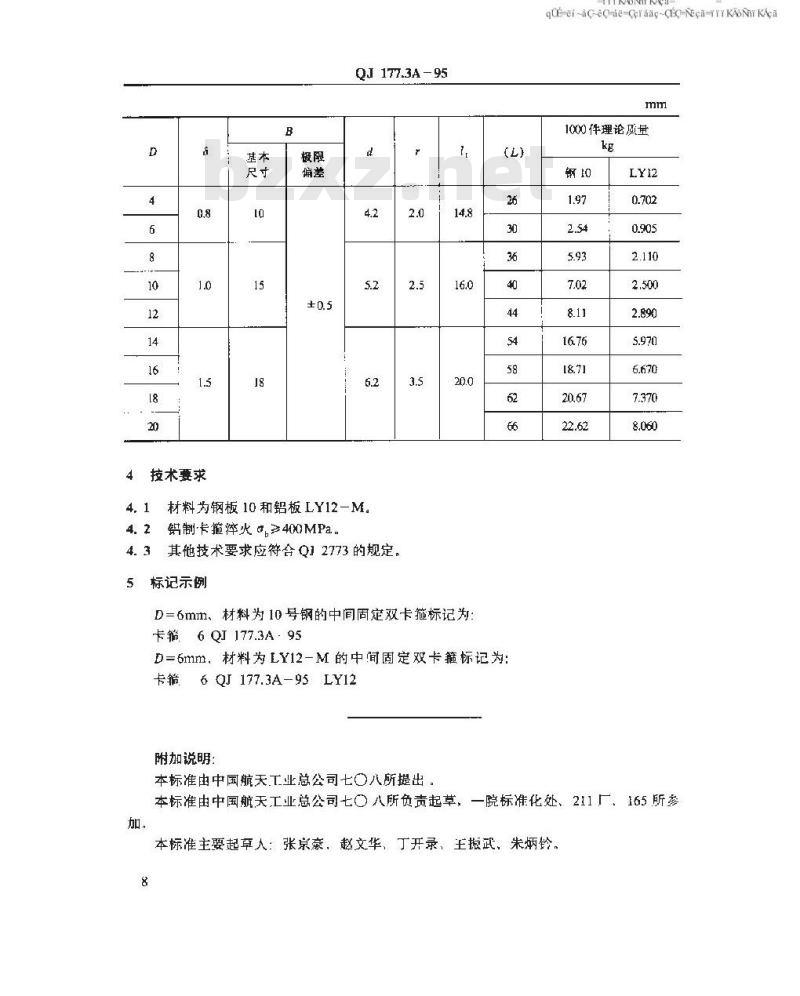

1000件理论质量
本标准由中国航天工业总公司七○八所负责起草，一院标准化处、211厂，、165所参加，
本标准主要起草人张京豪，赵文华，丁开录、王振武，未炳铃，8
