【国家标准(GB)】 SMB型射频同轴连接器

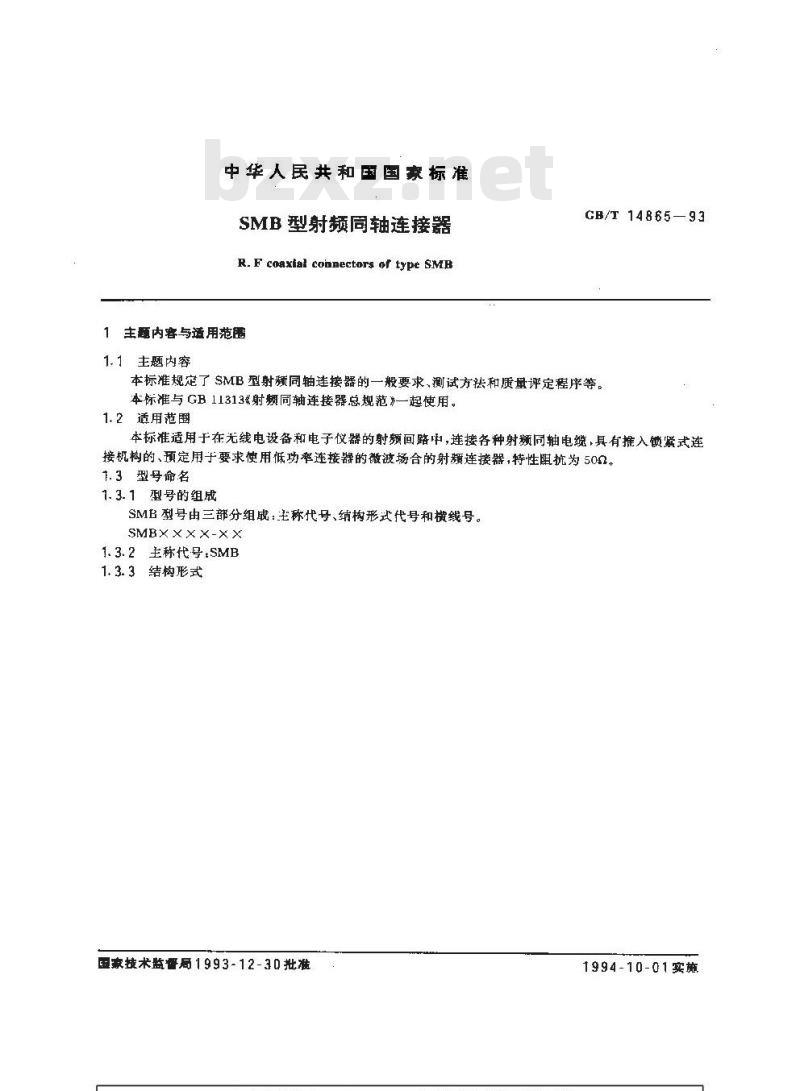

中华人民共和国国豪标准
SMB型射频同轴连接器
R. F coaxial cohnectors of type SMB1主题内容与适用范
1.1主题内容
CB/T14865—93
本标准规定了SMB型射频同轴连接器的一般要求，测试方法和质量评定程序等。本标准与GB11313射频同轴连接器总规范势一起使用。1.2适用范围
本标准适用于在无线电设备和电子仪器的射题回路中，连接各种射频同轴电缆，具有推入锁凝式连接机构的、预定用于要求使用低功率连接器的微波场合的射频连接器，特性阻抗为50α。1.3型号命名
1.3.1型号的组成
SMB型号由三部分组成：老称代号、结构形式代号和横线号。SMB××××-××
1.3.2主称代号：SMB
1.3.3结构形式
要家技术监督局1993-12-30批准1994-10-01实施
插孔连接器
插针连接器
针-针转接器
孔-孔转接器
针-孔转接器
针-针-针转接器
孔-孔-孔转接器
针-孔-针转接器
孔-针-孔转接器下载标准就来标准下载网
1直式连接器～
转接器）
GB/T14865—93

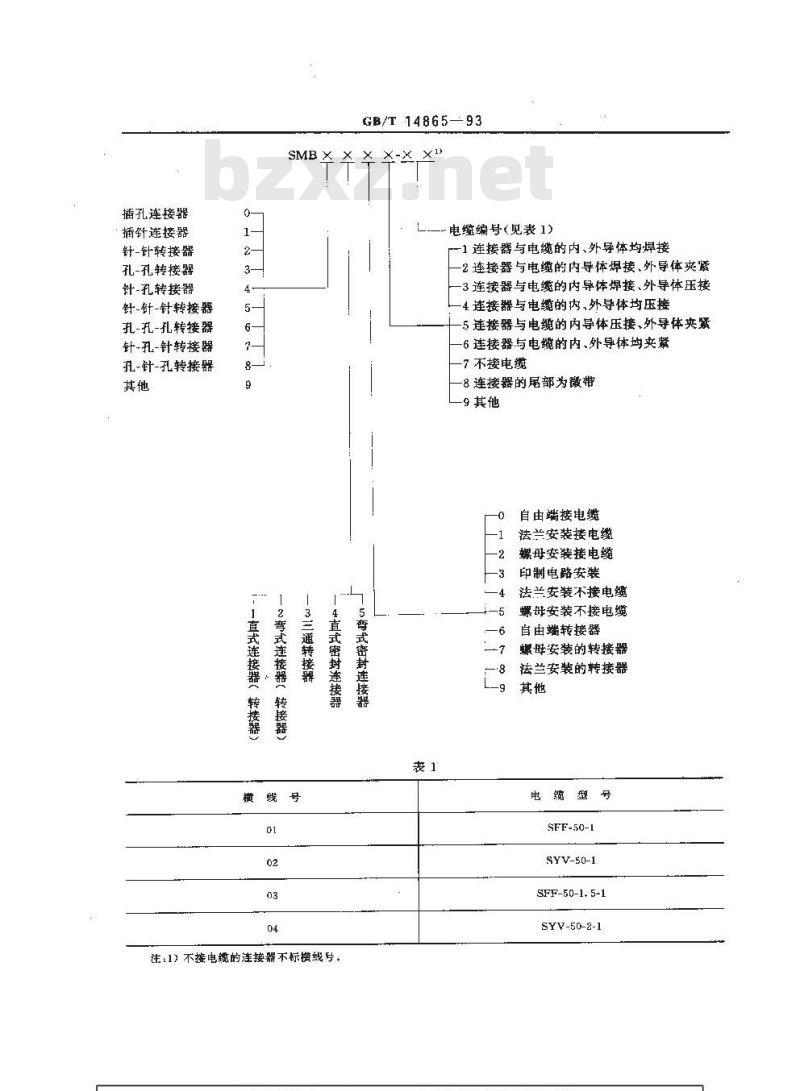

SMB X × ×
电缆编号（见表1）
-1连接器与电缆的内、外导体均焊接-2连接器与电缆的内导体焊接、外导体夹紧-3连接器与电缆的内导体焊接、外导体压接-4连接器与电缆的内、外导体均压接-5 连接器与电缆的内导体压接、外导体夹-6连接器与电缆的内、外导体均夹紧-7不接电缆
-8连接器的尾部为微带
-9其他
自由端接电缆
法兰安装接电缆
螺母安装接电缆
印制电路安装
12弯式接器（
转接器>
3三通转接群
横号号
4直式密封递
注：1）不接电缆的连接器不标横线号。李式密封连接器
法兰安装不接电缆
螺母安装不接电缆
自由端转接器
螺母安装的转接器
法兰安装的转接器
电缆塑号
SFF-50-1
SYV-50-1
SFF-50-1. 5-1
SYV-50-2-1

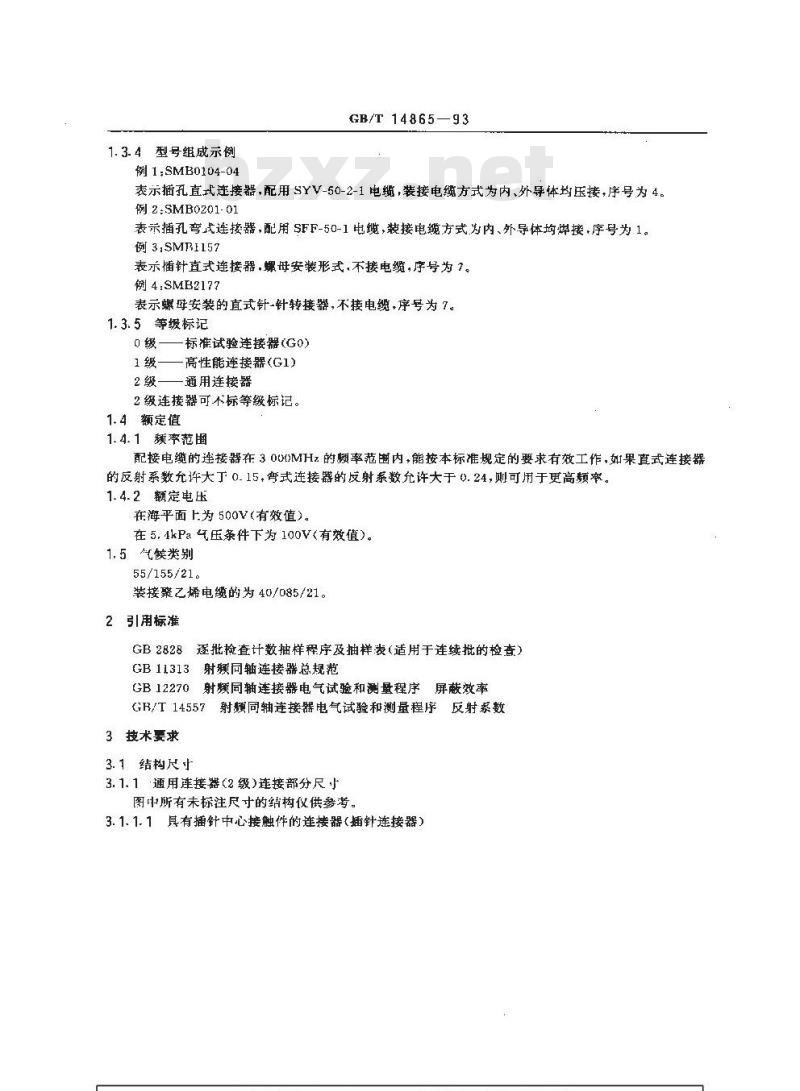

1.3.4型号组成示例
例1;SMB0104-04
GB/T 14865—93
表示插直式连接器，配用SYV-50-2-1电缆，装接电缆方式为内、外导体均压接，序号为4。例2:SMB0201-01
表示插孔弯式连接器，配用SFF-50-1电缆，装接电缆方式为内、外导体均焊接，序号为1。例3,SMB1157
表示插针直式连接器，螺母安装形式不接电缆，序号为7。例4:SMB2177
表示螺母安装的直式针-针转接器，不接电缆，序号为7。1.3.5等级标记
0级一
标准试验连接器（G0)
1级——高性能连接器(G1)
2级—
通用连接器
2级连接器可不标等缀标记。
1.4额定值
1. 4.1颗率范围
配接电缆的连接器在300OMHz的顺率范函内，能按本标准规定的要求有效工作，如果直式连接器的反射系数允许大于 0. 15,弯式连接器的反射系数允许大于 0. 24,则可用于更高题率。1.4.2额定电压
在海平面上为500V（有效值）。在5,4kPa气压条件下为100V(有效值）。1.5气候类别
55/155/21
装接聚乙烯电缆的为40/085/21。2引用标准
GB2828逐批检查计数描样程序及抽样表（适用于连续批的检查）GB11313射颗同轴连接器总规范
GB12270射频同轴连接器电气试验和测量程序屏蔽效率GR/T 14557射题同轴连接器电气试验和测量程序反射系数3技术要求
3.1结构尺
3.1.1通用连接器(2级)连接部分尺小图中所有未标注尺寸的结构仪供参考。3.1.1.1其有插针中心接触件的连接器（插针连接器）2
GB/T14865—93
中心键题件悼图
描详图E选钟

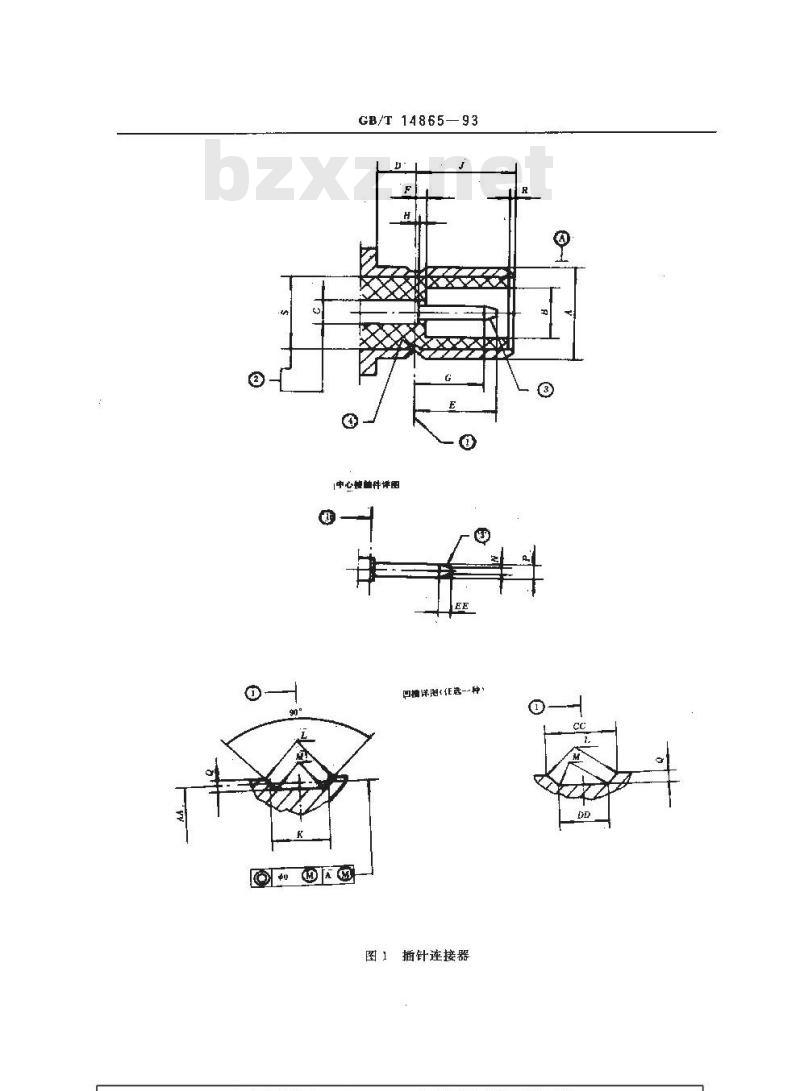

图1插针连接器
注，C)基准面，即凹播的中心截面，最小
GB/T14865—93

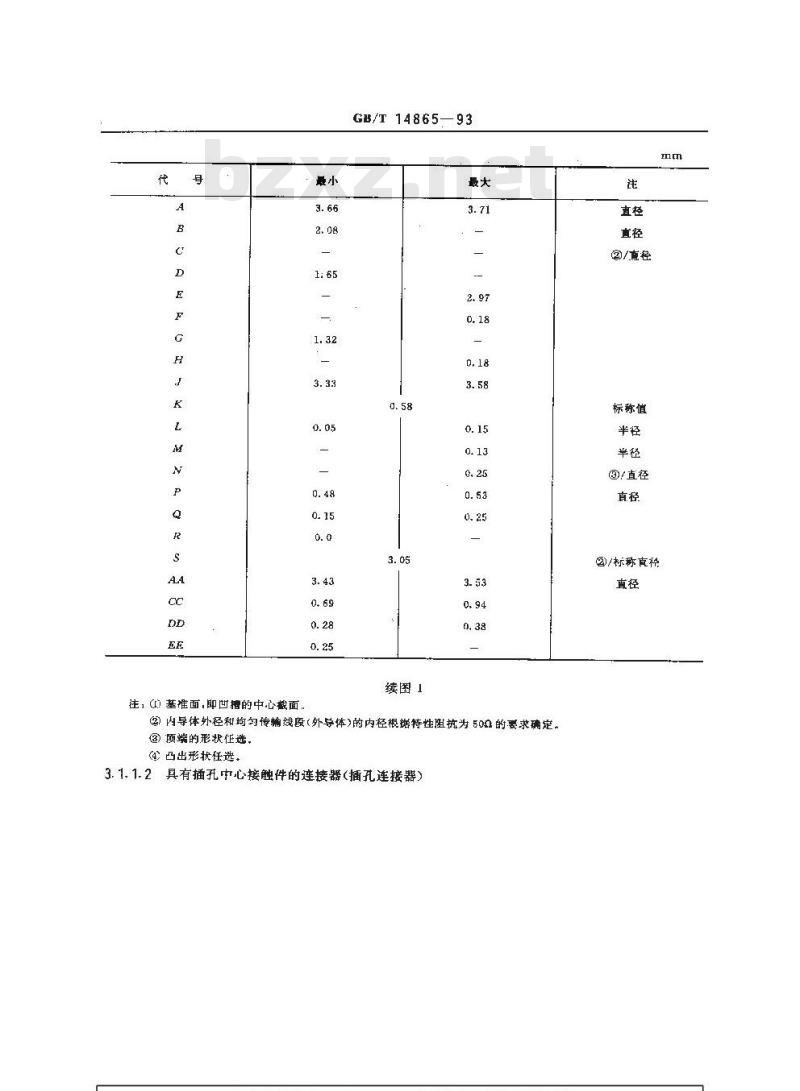

续图1
②内导体外径和均匀传输线段（外号体)的内径根据特性阻抗为500的要求确定。③顶端的形状任选，
4)凸出形状任选。
2具有插孔中心接触件的连接器（插孔连接器）3. 1. 1. 2
②/直径
标称值
/直径
②标称直径
注：()基准面，即凸白的中心龈面。@
GB/T14865-93
中心接触性详图
图2插孔连接器
③外导体的凸圆形状和尺寸满足电气和机械要求，最大
()内寻体外径和均均传输线段(外导体》内径根据特性阻抗为50n的要求确定。() 收口后的孔径应满足电气和机械要求。注
②/直径
③/直径
③/标称直径
3.1.2标准规
GB/T 14865-93
3.1.2.1其有插孔中心接触件的连接器用标准规标准规A
材料:钢,抛光;表面粗髓度 R, = 0. 4μm（稳定尺寸用）
标准规B
(测置中心接触件保持力用)
标准规质量 28±1g
图3插孔连接器中心接触件用标准规3.1.2.2插头连接器外接触件用标准规3
引描详
回口国
1插头逆接器外接触件用标推观
GB/T 14865—93
标准规A
（旋尺中用）
材料：铜，能光表面粗髓度R,-0.4umma
续图4
注：()基惟面,御凹撸的中心截面。(②) 使插针连接器的内导体和绝综子能入内孔。③允许衡圆或倒角，最大为0.38mm，3.1.3标准试验连接器(G0)
标准规B
(测量外接触件保持力）
标准规质量：800=10g
当按B11313中14.1条测量反射系数时，标准试验连接器主要用于与测量设备的连接。3.1.3.1具有插针中心接触件的标准试验连接器(G0)mm
GB/T 14865—93
中心接纳件详围
-0,1113
图5插针中心接触件标准试验连接器(GO）法：(1本裂未列出的尺对览3. ]. 1. 1 条。②基准面，即凹槽的中心裁面，注
④/直径
③/直径
?/直径
内导体外径和一激均勺传输线段（外导体）内径根据特性扰为50门（用时域反射计检验）的要求确定。④采用介电常数为 2. 02的聚四氟乙烯介质时的尺寸，而且必须采用聚四算乙烯介质。1)左侧(常电缆一边)相对于基难面的最大绝对值。3.1.3.2具有插孔中心接触件的标推试验连接器(G0)GB/T 14865—93
中心捶触性详图
图6插孔中心接触件标准试验连接器（GO）代号
注，本表未列出的尺寸见3.1.1.2条。②基准面，即凸台的中心截面。GB/T 14865-93
续图6
@/直径
/直径
/直径
③/直径
例角×45°
③内导体外径和一均勾传着线段外导体内径根据特性阻抗为50（用时城反射计检验）的要求确定。③果用介电带数为 2. 02的聚四氯乙烯介质时的尺寸,而,月且必须采用案四算乙烯介质。@采用直径0.51mm的插针标准规插入时的尺寸。型式综述
试验类别
由自娣连按(直式)
固定连接器（具有射题电
缆人口的单孔面板安装）
自由端连接器湾式)
固定连接器（具有焊槽的
单孔背面面板安装）
固定连接器（具有爆糟的
4孔面板安装）
GB/T14865—93
接触件
型号名称1》
SMB010X-01
SMB010X-02
SMB010× -03
SME010×-04
SMB112X-01
SMB112X-02
SMB112X-03
SMB112X-04
SMB020X-01
SMB020X-02
SMB020X-03
SMB020X-04
SMB115X
SMB114X
