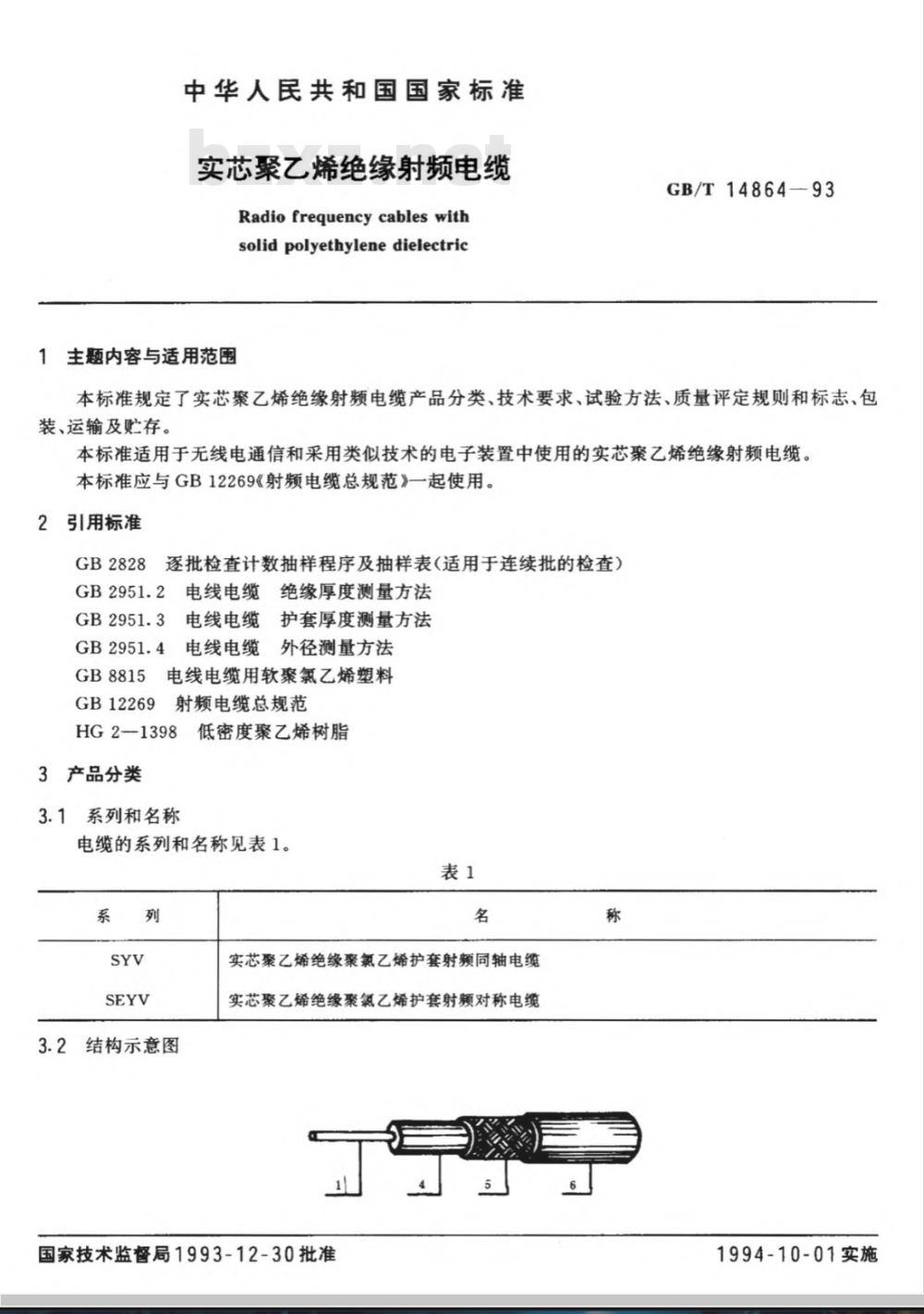

中华人民共和国国家标准
实芯聚乙烯绝缘射频电缆
Radiofrequencycables with
solid polyethylene dielectric1主题内容与适用范围
GB/T14864—93
本标准规定了实芯聚乙烯绝缘射频电缆产品分类、技术要求、试验方法、质量评定规则和标志、包装、运输及贮存。
本标准适用于无线电通信和采用类似技术的电子装置中使用的实芯聚乙烯绝缘射频电缆。本标准应与GB12269《射频电缆总规范》一起使用。2引用标准
GB2828
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2951.2电线电缆绝缘厚度测量方法GB2951.3电线电缆护套厚度测量方法GB2951.4电线电缆外径测量方法GB8815
电线电缆用软聚氯乙烯塑料
GB12269射频电缆总规范
HG2—1398
3产品分类
3.1系列和名称
低密度聚乙烯树脂
电缆的系列和名称见表1。
3.2结构示意图
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆实芯聚乙烯绝缘聚氯乙烯护套射频对称电缆11
国家技术监督局1993-12-30批准5
1994-10-01实施
SYV-50-2-41
SYV-50-5-3
SYV-75-4-4
SYV-75-7-8
SYV-100-7-41
SYV-50-2-1
SYV-50-7-4
SYV-50-15-41
SYV-75-7-1
SYV-75-15-41
SYV-50-2-7
SYV-50-3-5
SYV-50-17-3
SYV-50-7-3
SYV-75-7-3
SEYV-75-2
GB/T14864-93
SYV-50-3-3
SYV-50-17-1
SYV-75-5-4
SYV-75-9-41
SYV-50-3-1
SYV-50-9-41
SYV-50-17-41
SYV-75-7-2
SYV-75-17-41
SYV 5028
SYV-50-3-41
SYV-75-5-5
SYV-50-7-6
SYV-75-7-41
SYV-50-3-4
SYV-50-17-2
SYV-75-5-41
SYV-75-17-1
SYV-50-7-1
SYV-50-12-1
SYV-75-3-41
SYV-75-12-2
SYV-50-5-4
SYV-75-5-42
SYV-50-7-41
SEYV-100-2
SYV-50-5-1
SYV-75-4-3
SYV-75-7-4
SYV-75-17-2
SYV-50-7-2
SYV-50-12-41
SYV-75-4-1
SYV-75-12-41
SYV-50-5-41
SYV-75-17-4
SYV-75-4-2
SEYV-100-6-2
SEYV-150-7

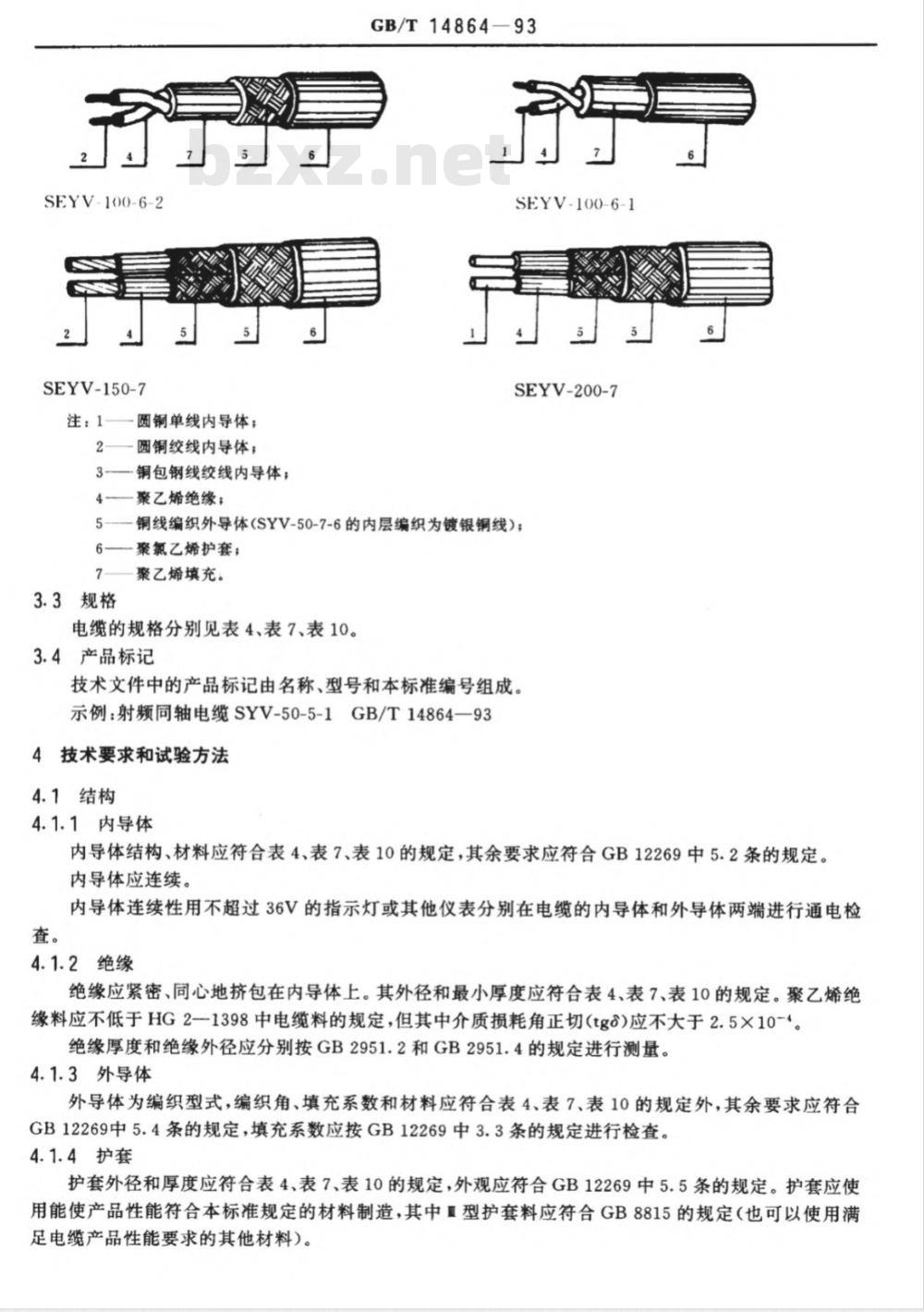

注：1——圆铜单线内导体；
一圆铜绞线内导体；
3-铜包钢线绞线内导体；
4—聚乙烯绝缘；
GB/T14864-93
SEYV-100-6-1bzxZ.net
SEYV-200-7
5-一铜线编织外导体(SYV-50-7-6的内层编织为镀银铜线)；6——聚氯乙烯护套；
7——聚乙烯填充。
3.3规格
电缆的规格分别见表4、表7、表10。3.4产品标记
技术文件中的产品标记由名称、型号和本标准编号组成。示例：射频同轴电缆SYV-50-5-1GB/T14864-934技术要求和试验方法
4.1结构
4.1.1内导体
内导体结构、材料应符合表4、表7、表10的规定，其余要求应符合GB12269中5.2条的规定。内导体应连续。
内导体连续性用不超过36V的指示灯或其他仪表分别在电缆的内导体和外导体两端进行通电检查。
4.1.2绝缘
绝缘应紧密、同心地挤包在内导体上。其外径和最小厚度应符合表4、表7、表10的规定。聚乙烯绝缘料应不低于HG2一1398中电缆料的规定，但其中介质损耗角正切(tgo)应不大于2.5×10-。绝缘厚度和绝缘外径应分别按GB2951.2和GB2951.4的规定进行测量。4.1.3外导体
外导体为编织型式，编织角、填充系数和材料应符合表4、表7、表10的规定外，其余要求应符合GB12269中5.4条的规定，填充系数应按GB12269中3.3条的规定进行检查。4.1.4护套
护套外径和厚度应符合表4、表7、表10的规定，外观应符合GB12269中5.5条的规定。护套应使用能使产品性能符合本标准规定的材料制造，其中型护套料应符合GB8815的规定（也可以使用满足电缆产品性能要求的其他材料）。GB/T14864-93
护套一般为黑色，根据双方协商，也可以为其他颜色。护套厚度和外径应分别按GB2951.3和GB2951.4的规定进行测量。4.2电气试验

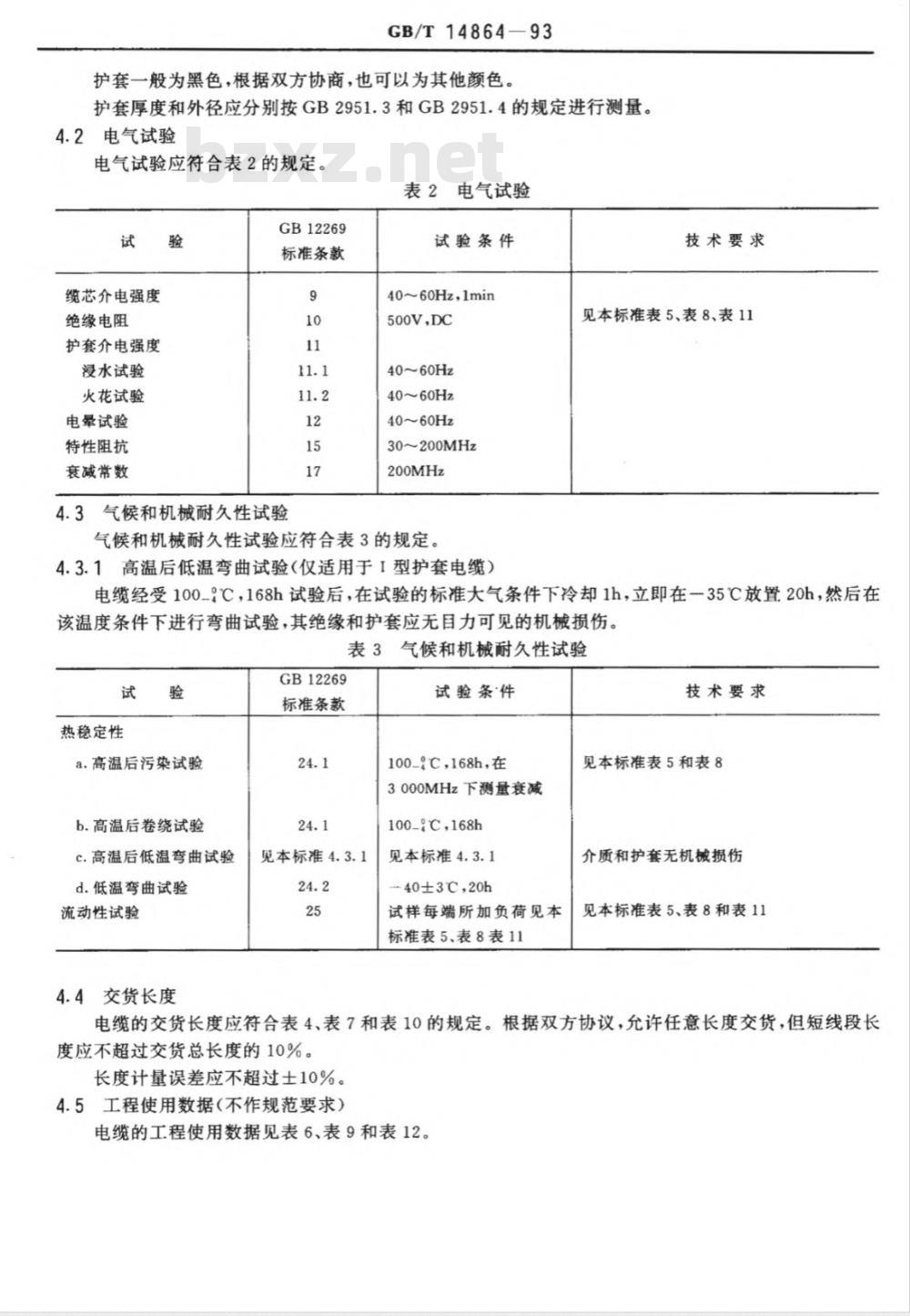

电气试验应符合表2的规定。
表2电气试验
缆芯介电强度
绝缘电阻
护套介电强度
浸水试验
火花试验
电晕试验
特性阻抗
衰减常数
GB12269
标准条款
4.3气候和机械耐久性试验
试验条件
40~60Hz，1min
500V,DC
40~60Hz
40~60Hz
40~60Hz
30～200MHz
200MHz
气候和机械耐久性试验应符合表3的规定。4.3.1高温后低温弯曲试验（仅适用于型护套电缆）技术要求
见本标准表5、表8、表11
电缆经受100_°℃，168h试验后，在试验的标准大气条件下冷却1h，立即在一35℃放置20h，然后在该温度条件下进行弯曲试验，其绝缘和护套应无目力可见的机械损伤。表3气候和机械耐久性试验
热稳定性
a.高温后污染试验
b.高温后卷绕试验
c.高温后低温弯曲试验
d.低温弯曲试验
流动性试验
4.4交货长度
GB12269
标准条款
见本标准4.3.1
试验条件
100-,168h，在
3000MHz下测量衰减
100-℃,168h
见本标准4.3.1
-40±3C，20h
试样每端所加负荷见本
标准表5、表8表11
技术要求
见本标准表5和表8
介质和护套无机械损伤
见本标准表5、表8和表11
电缆的交货长度应符合表4、表7和表10的规定。根据双方协议，允许任意长度交货，但短线段长度应不超过交货总长度的10%。
长度计量误差应不超过士10%。
4.5工程使用数据（不作规范要求）电缆的工程使用数据见表6、表9和表12。GB/T14864-93
