GB/T1301—2008
代替GB/T1301-1994

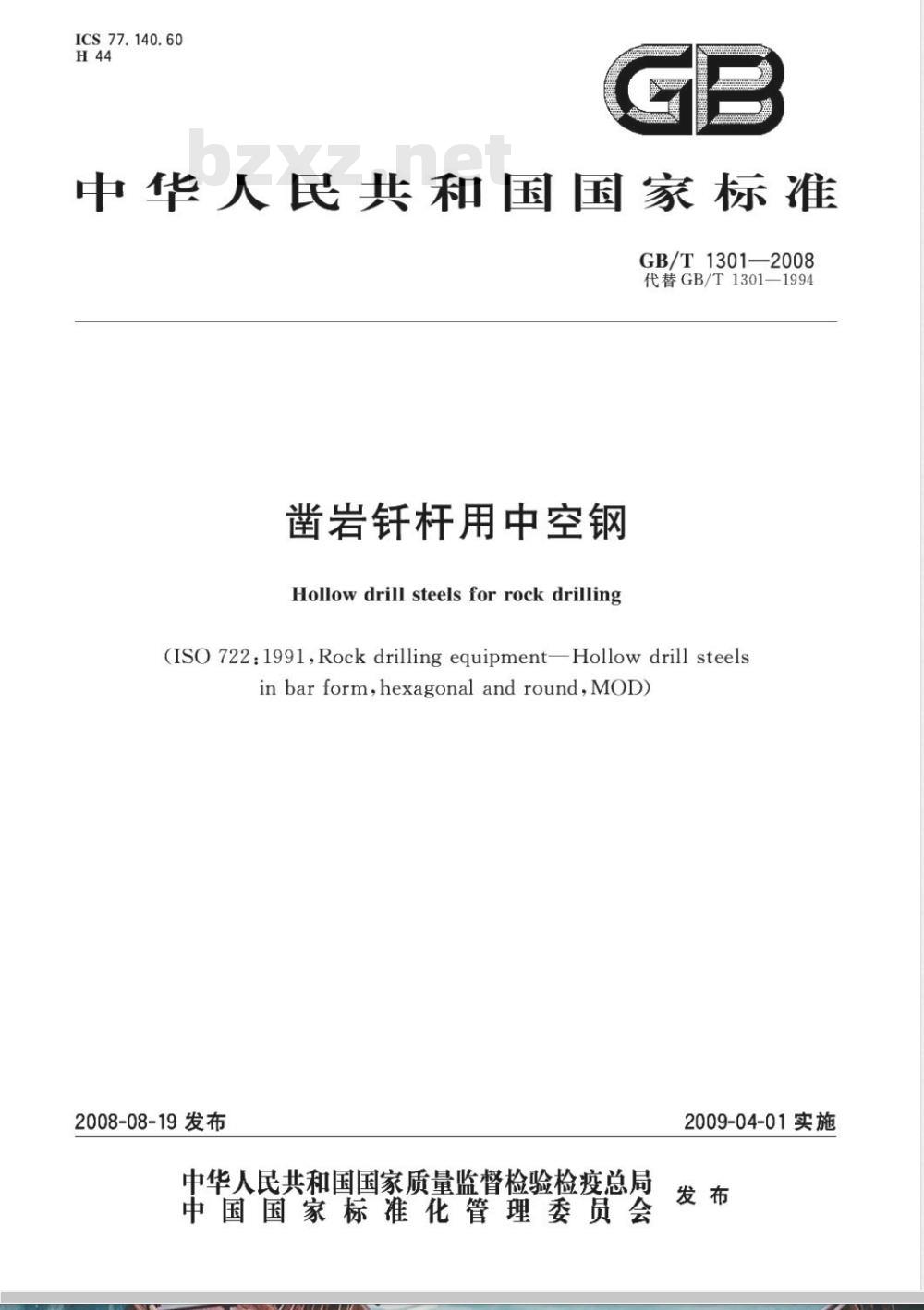

凿岩钎杆用中空钢
Hollow drill steels for rock drilling(ISO 722:1991,Rock drilling equipment—Hollow drill steelsinbarform,hexagonal and round,MOD)2008-08-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T1301—2008

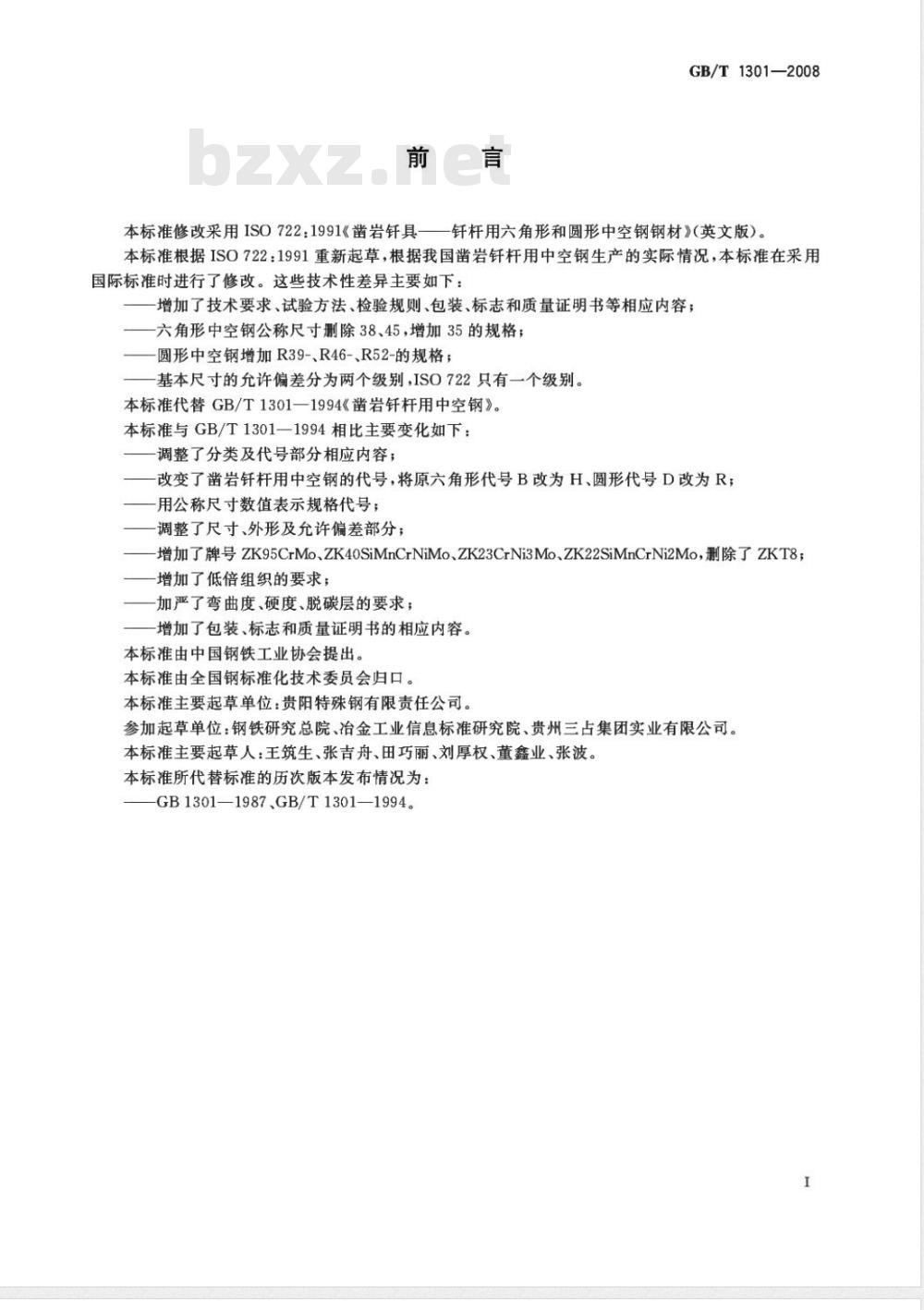

本标准修改采用ISO722：1991《凿岩钎具——钎杆用六角形和圆形中空钢钢材》（英文版）。本标准根据ISO722：1991重新起草，根据我国凿岩针杆用中空钢生产的实际情况，本标准在采用国际标准时进行了修改。这些技术性差异主要如下：增加了技术要求、试验方法、检验规则、包装、标志和质量证明书等相应内容；一六角形中空钢公称尺寸删除38、45，增加35的规格；-圆形中空钢增加R39-、R46-、R52-的规格；基本尺寸的允许偏差分为两个级别,ISO722只有一个级别。本标准代替GB/T1301—1994《凿岩钎杆用中空钢》。本标准与GB/T1301—1994相比主要变化如下：调整了分类及代号部分相应内容；改变了凿岩针杆用中空钢的代号，将原六角形代号B改为H、圆形代号D改为R；一用公称尺寸数值表示规格代号；调整了尺寸、外形及充许偏差部分；-增加了牌号ZK95CrMo、ZK40SiMnCrNiMo、ZK23CrNi3Mo、ZK22SiMnCrNi2Mo，删除了ZKT8；-增加了低倍组织的要求；
加严了弯曲度、硬度、脱碳层的要求；增加了包装、标志和质量证明书的相应内容。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准主要起草单位：贵阳特殊钢有限责任公司。参加起草单位：钢铁研究总院、冶金工业信息标准研究院、贵州三占集团实业有限公司。本标准主要起草人：王筑生、张吉舟、田巧丽、刘厚权、董鑫业、张波。本标准所代替标准的历次版本发布情况为：-GB1301—1987.GB/T1301—1994。1
1范围
凿岩钰杆用中空钢
GB/T1301—2008

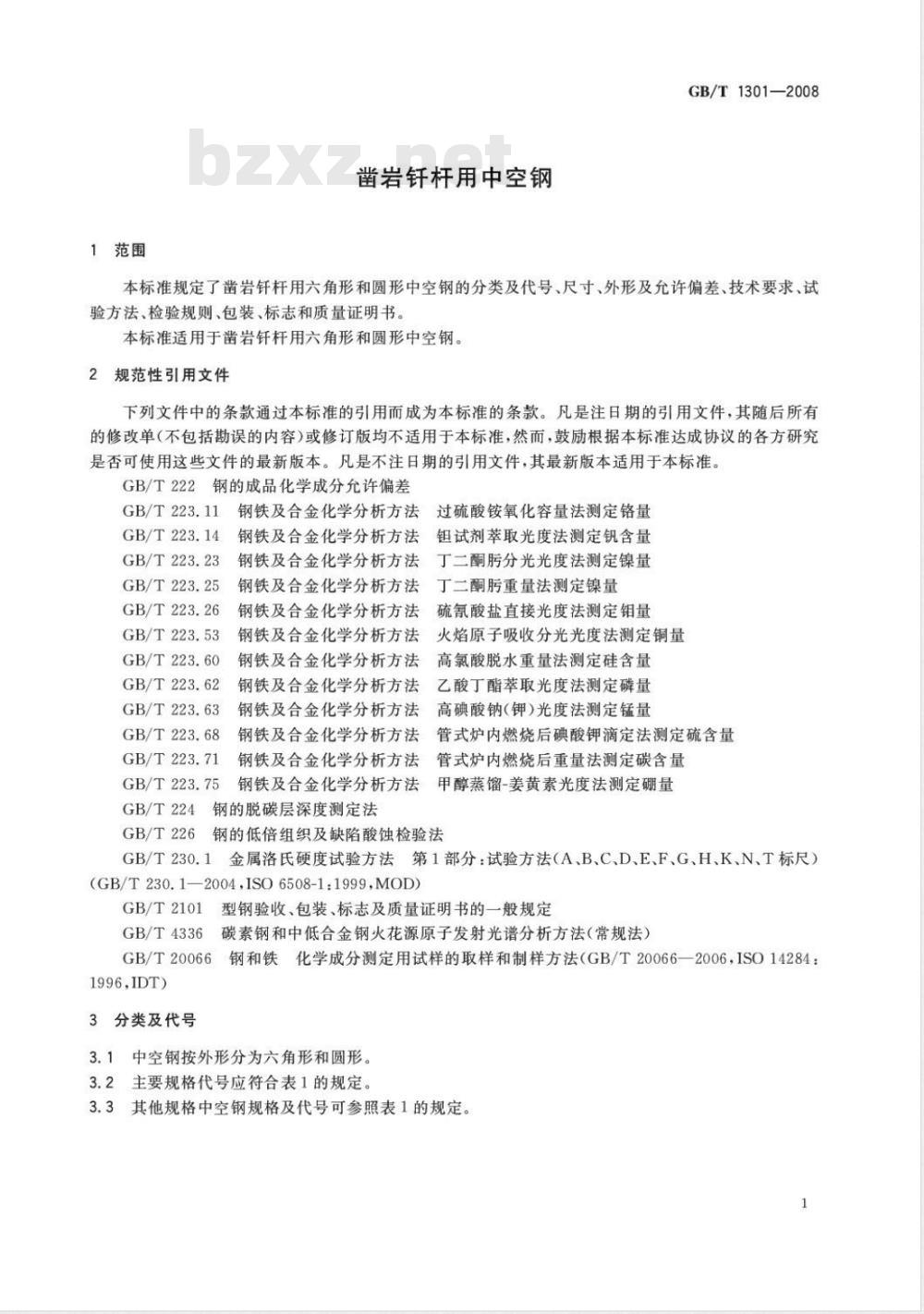

本标准规定了凿岩钎杆用六角形和圆形中空钢的分类及代号、尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于凿岩钎杆用六角形和圆形中空钢。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学成分允许偏差GB/T223.11：钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬量GB/T223.14钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量GB/T223.23
GB/T223.25
GB/T223.26
GB/T223.53
GB/T223.60
GB/T 223.62
GB/T223.63
GB/T223.68
GB/T223.71
钢铁及合金化学分析方法丁二酮分光光度法测定镍量钢铁及合金化学分析方法
丁二酮重量法测定镍量
钢铁及合金化学分析方法石
硫氰酸盐直接光度法测定钼量
钢铁及合金化学分析方法
火焰原子吸收分光光度法测定铜量钢铁及合金化学分析方法
钢铁及合金化学分析方法
高氯酸脱水重量法测定硅含量
乙酸丁酯萃取光度法测定磷量
钢铁及合金化学分析方法
高碘酸钠（钾）光度法测定锰量钢铁及合金化学分析方法
管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金化学分析方法
管式炉内燃烧后重量法测定碳含量GB/T223.75
钢铁及合金化学分析方法甲醇蒸馏-姜黄素光度法测定硼量GB/T224
GB/T226
钢的脱碳层深度测定法
钢的低倍组织及缺陷酸蚀检验法GB/T230.1金属洛氏硬度试验方法第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T标尺）(GB/T230.1—2004ISO6508-1:1999,MOD)GB/T2101
GB/T4336
型钢验收、包装、标志及质量证明书的一般规定碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T20066钢和铁化学成分测定用试样的取样和制样方法（GB/T20066—2006，ISO14284：1996,IDT)
3分类及代号
3.1中空钢按外形分为六角形和圆形。3.2主要规格代号应符合表1的规定。3.3其他规格中空钢规格及代号可参照表1的规定1
GB/T1301—2008
截面形状

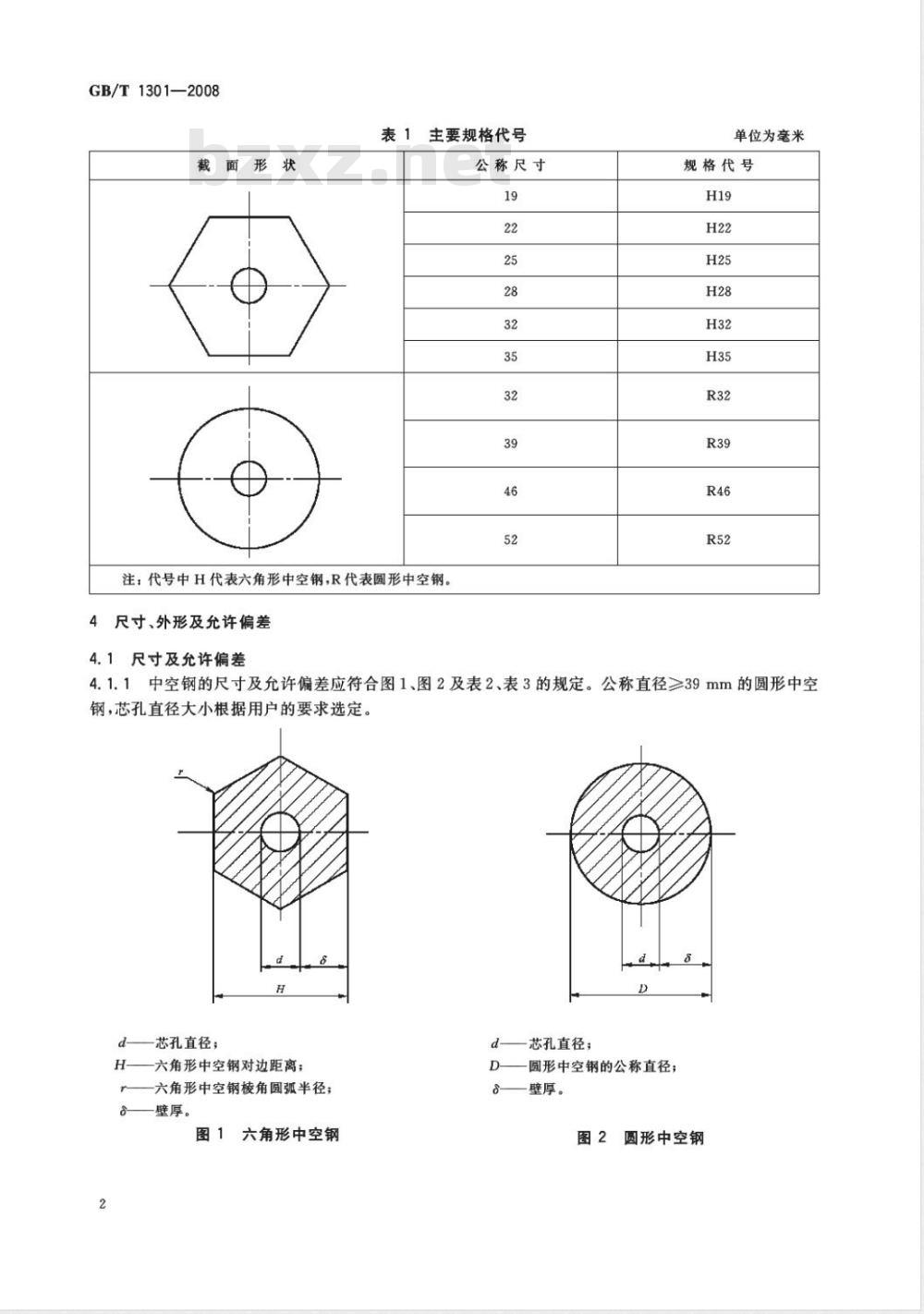

表1主要规格代号
公称尺寸
注：代号中H代表六角形中空钢，R代表圆形中空钢。4尺寸、外形及允许偏差
4.1尺寸及允许偏差
单位为毫米
规格代号
4.1.1中空钢的尺寸及允许偏差应符合图1、图2及表2、表3的规定。公称直径≥39mm的圆形中空钢，芯孔直径大小根据用户的要求选定。一芯孔直径；
一六角形中空钢对边距离；
六角形中空钢棱角圆弧半径；
壁厚。
1六角形中空钢
一芯孔直径；
一圆形中空钢的公称直径；
—壁厚。
圆形中空钢
规格代号
对边距离/mm
基本尺寸

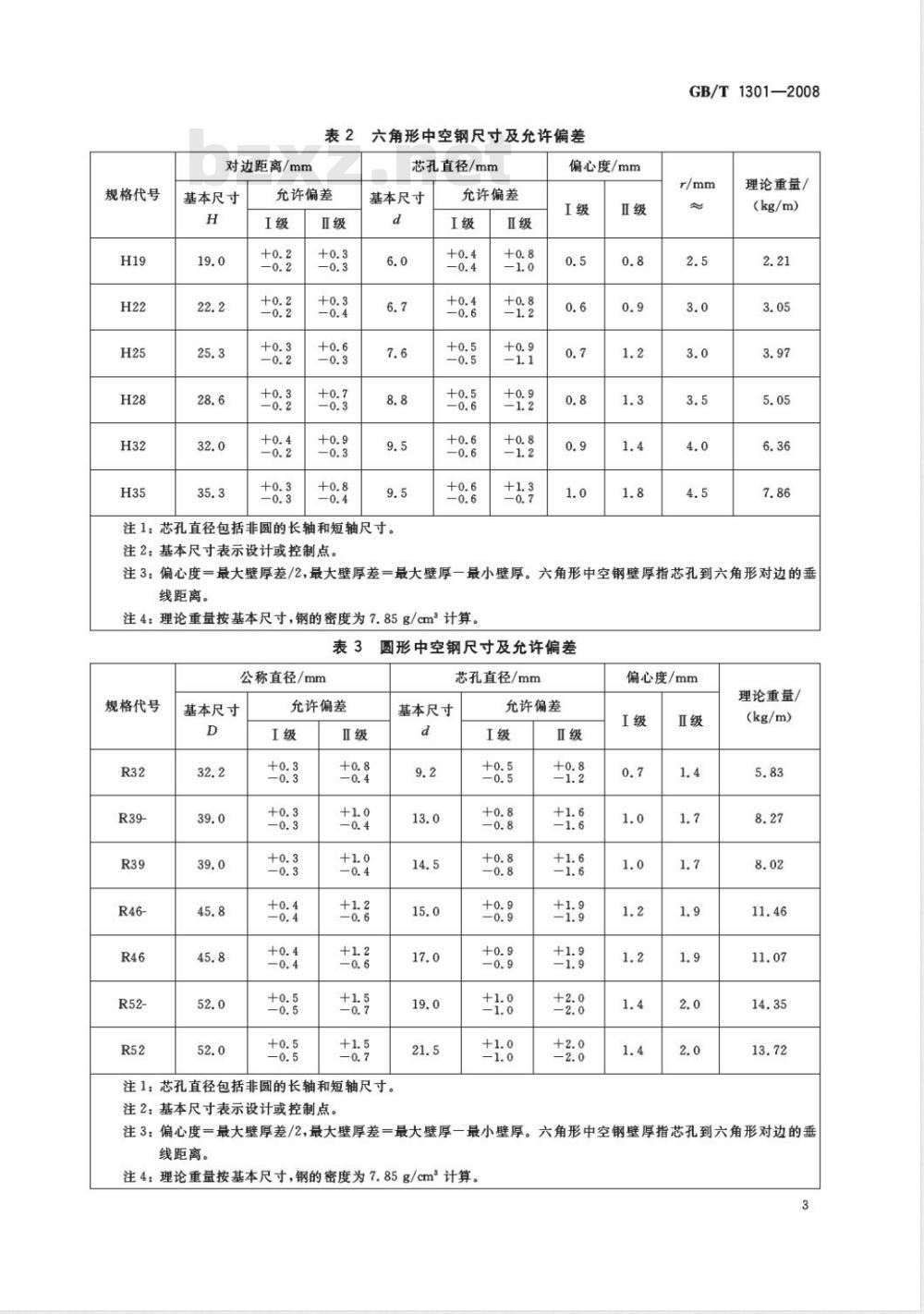

六角形中空钢尺寸及允许偏差
芯孔直径/mm
允许偏差
基本尺寸
注1：芯孔直径包括非圆的长轴和短轴尺寸。注2：基本尺寸表示设计或控制点。允许偏差
偏心度/mm
GB/T1301—2008
理论重量/
(kg/m)
注3：偏心度=最大壁厚差/2，最大壁厚差一最大壁厚一最小壁厚。六角形中空钢壁厚指芯孔到六角形对边的垂线距离。
注4：理论重量按基本尺寸，钢的密度为7.85g/cm计算。表3圆形中空钢尺寸及允许偏差
公称直径/mm
规格代号
基本尺寸
允许偏差
注1：芯孔直径包括非圆的长轴和短轴尺寸。注2：基本尺寸表示设计或控制点。芯孔直径/mm
基本尺寸
允许偏差
偏心度/mm
理论重量/
(kg/m)
注3：偏心度=最大壁厚差/2,最大壁厚差=最大壁厚一最小壁厚。六角形中空钢壁厚指芯孔到六角形对边的垂线距离。
注4：理论重量按基本尺寸，钢的密度为7.85g/cm计算。3
GB/T 1301—2008
2对于基本尺寸（H、D)≥32mm的中空钢，应确保同一支两端的芯孔尺寸及允许偏差为同一4.1.2
等级。
4.2长度
4.2.1中空钢通常长度为6000mm~7000mm。4.2.2经供需双方协商，中空钢可短尺交货。4.2.3按定、倍尺长度交货时，总长度的允许偏差0mm～十60mm。4.3外形
4.3.1芯孔不允许有尖角（尖角半径<0.5倍芯孔半径)或明显畸形出现，尺寸超出范围的中空钢在不影响用户使用的情况下可以交货。4.3.2中空钢的每米弯曲度不大于2mm，总弯曲度不大于总长度的0.2%。4.3.3大规格中空钢端部应正直。4.3.4六角形中空钢棱角圆弧半径r值仅供参考，不作为交货依据。4.3.5
圆形中空钢不圆度不大于外径尺寸公差的0.5倍。六角形钢材的同一截面上任意两个对边距离之差，不得大于对边尺寸的公差。技术要求
5.1牌号及化学成分
中空钢的牌号及化学成分（熔炼分析)应符合表4的规定。表4牌号及化学成分
ZK95CrMo
ZK55SiMnMo
ZK40SiMnCrNiMo
ZK35SiMnMoV
ZK23CrNi3Mo
ZK22SiMnCrNi2Mo
注：ZK表示凿岩钎杆用中空钢。Mn
化学成分（质量分数)/%
5.1.2中空钢的化学成分允许偏差应符合GB/T222的规定。5.1.3经供需双方协商并在合同中注明，可提供其他牌号的中空钢。5.2脱碳层
≤0.025≤0.025
中空钢外表面的单边脱碳层深度（铁素体十1/2过渡层）在基本尺寸不大于25.3mm时，应不大于(0.15十1.0%H(D)）mm；基本尺寸大于25.3mm时，应不大于1.0%HD）mm。5.3低倍组织
需方如有要求，可进行低倍组织检验，低倍组织检验方法和评定级别由供需双方协商确定，采用GB/T226或其他方法。
5.4硬度
交货状态中空钢材的硬度应符合表5的规定。表5中空钢材硬度
ZK95CrMo
ZK55SiMnMo
ZK40SiMnCrNiMo
ZK36SiMnMoV
ZK23CrNi3Mo
ZK22SiMnCrNi2Mo
交货状态
注：对于制钎时还要进行整体热处理的中空钢，交货硬度可适当放宽。5.5表面质量
GB/T1301—2008
34HRC～44HRC
26HRC~44HRC
26HRC～44HRC
26HRC～44HRC
26HRC～44HRC
26HRC～44HRC
5.5.1中空钢材表面不应有裂纹、结疤、夹杂、折选等缺陷。表面的局部缺陷应予清除，清除深度从基本尺寸（H或D)算起应不大于该尺寸的允许偏差。深度小于尺寸允许偏差之半的个别划痕、压痕、麻点可不清除。
5.5.2中空钢芯孔表面不应有裂纹、折选等缺陷。5.5.3中空钢应无明显扭转。
6试验方法
每批中空钢材的检验项目和试验方法应符合表6的规定。表6试验方法
检验规则
检验项目
化学成分
脱碳层
外形、尺寸
外表面质量
内表面质量
取样数量
7.1中空钢的检查和验收由供方技术监督部门进行。取样部位wwW.bzxz.Net
GB/T20066
任一支钢材
不同支钢材
整支钢材
整支钢材
试验方法
GB/T223、GB/T4336
GB/T224
GB/T230.1
卡尺、样板
7.2中空钢应按批次交货。每批由同一炉号、同一牌号、同一生产号、同一规格、同一交货状态的中空钢组成。
8包装、标志和质量证明书
8.1包装
按一般供货长度（或非定尺长度)交货的中空钢，其每捆中的长度差不大于0.5m，应一端平齐，8.1.1
GB/T1301—2008
单捆重量不大于3500kg。
2按用户定尺（或倍尺）长度交货的中空钢，每支两端切平、无毛刺，同一长度打捆，单捆重量不大8.1.2
于3500kg。
8.2标志和质量证明书
每捆中空钢应在侧面标明规格、牌号、冶炼炉号、重量等。质量证明书应包含规格、化学成分、硬度、脱碳层深度等内容。其余执行GB/T2101的规定6
GB/T1301-2008
中华人民共和国
国家标准
凿岩钎杆用中空钢
GB/T1301—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2008年11月第一版
0.75字数11千字
2008年11月第一次印刷
书号：155066·1-34709
