【国家标准(GB)】 输送流体用无缝钢管

ICS 77. 140. 75
中华人民共和国国家标准
GB/T8163—2008
代替GB/T8163—1999
输送流体用无缝钢管
Seamless steel tubes for liqnid service2008-08-19 发布
中华人民共和国国家质量监督检验检疫总局效码防内
中国国家标准化管理委员会
2009-04-01实施
GB/T 8153--2008
本标雍与EN10216-1:2004用于压力的无继钢管交货技术条件第1部分：规定室温性能的非合金钢管的一致性程度为非等效。本标准代替GB/T8163—1999《输送流体用无缝钢管》。本标准与GB/T8163—1999相比主要变化如下
增加了订货内容：
修改了尺寸允许偏差！
增加了全长弯曲度要求；
增加了端头切斜度要求，
取消了标记示例：
增加了钢牌号：
-修改了Q345的屈服强度；
对按钢级交货，质量等级B及以上的钢牌号增加了冲击试验要求；修改了组批规则。
本标准由中国钢铁工业协会提出。本标准由全国锅标准化技术委员会归口。本标准主要起章单位：鞍钢股份有限公司、攀钢集团成都钢铁有限责任公司、醐南衡阳钢管（集团）有限公司，
本标摊所代替标难的历次版本发布情况为-GB/T S163-1987.GB/T 8163--1999。1范围
输送流体用无缝钢管
GB/T8163-200B
本标准规定了输送流体用无继钢管的订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书，
本标谁适用于输送流体书一般无缝锯管。2规范性引用女件
下列文件中的条款通过本标准的引用而成为本标难的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标难，然而，励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其殿新版本适用于本标准。GB/T222钢的成品化学成分允许偏差GB/T223.3铁及合金化学分折方法二安替比林甲烷麟钼酸重量法测定磷罩GB/T223.5钢铁及合金化学分析方法还原型硅钥酸盐光度法测定醒溶硅含量GB/T223.9钢铁及合金化学分析方法铭天青S光度法测定铝含量
GB/T 223.11
钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬鼠GB/T 223.12
GB/T 223.13
钢铁及合金化学分析方法硫酸钠分离-二苯碳酸二肼光度法测定铬量钢铁及合金化学分析方法
硫酸亚铁铵滴定法测定钒含量
GB/T 223.144
钢铁及合金化学分析方法
钼试剂萃取光度法测定钒含盘
钢铁及合金化学分析方法
变色酸光度法测定钛堡
GB/T 223. 16
GB/T 223.18
GE/T 223. 19
钢铁及合金化学分析方法
蔬代蔬駿钠分离-碘量法测定铜量钢铁及合金化学分析方法
新亚铜灵三氣甲烷萃取光皮法测定铜量GB/T 223.234
钢铁及合金化学分析方法
丁二酮分光光度法测定镶最
GB/T223.26钢铁及合金化学分析方法硫酸盐-乙酸丁酯萃取分光光度法测定钼量GB/T 223. 37
钢铁及合金化学分析方法蒸馏分离-锭酚蓝光度法测定氮量GB/T223.40
GB/T 223.49
GB/T 223.53
GB/T 223.54
锅铁及合金钜含量的测定氯磺酚S分光光度法钢铁及合金化学分析方法萃取分离-偶氮氟麟mA分光光庞法测定稀土总钢铁及合金化学分析方法火焙原子吸收分光光度祛测定铜量钢铁及合金化学分析方法火焰原子吸收分光光度法测定量GB/T 223.58钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰皇GB/T 223.59
钢铁及合金化学分析方法
锦磷铝蓝光度法测定磷量
GB/T 223. 60
GB/T 223.61
GB/T 223.62
GB/T 223. 63
钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金化学分析方法
磷钼酸胺容量法测定磷量
钢铁及合金化学分析方法乙酸丁酯率取光度法测定磷量钢铁及合金化学分析方法
高碘酸钠（钾）光度法测定锰量GB/T 223.64
钢铁及合金化学分析方法
火焰原子吸收光谱法测定卸量
GB/T 223.67
钢铁及合金化学分析方法
还原蒸耀-玖甲基蓝光度法测定碗量GB/T 223.68
钢铁及合金化学分析方法管式炉内燃烧后碗酸钾滴定法测定硫含是1
GB/T 8163—2008

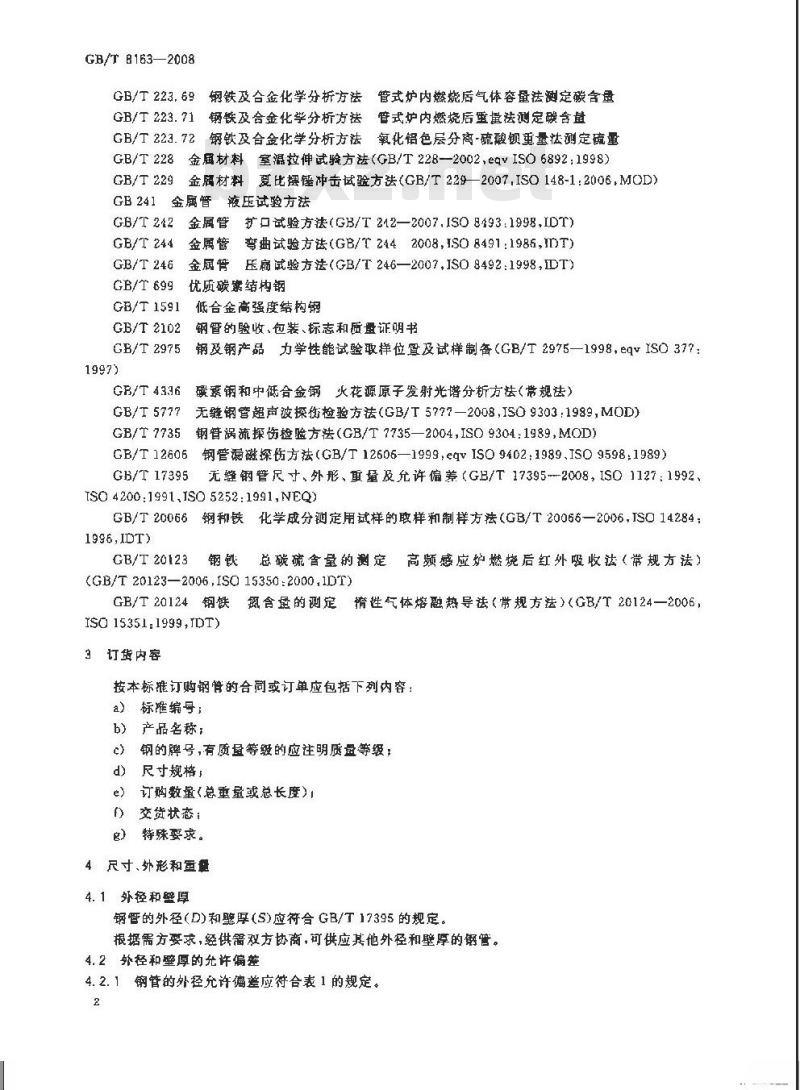

GB/T 223. 69
GB/T 223.71
钢铁及合金化学分析方法管式炉内燃烧后气体容量法测定碳合含量钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含盘GB/T 223. 724
钢铁及合金化学分析方法氧化铝色层分离-硫锁重量法测定硫量GB/T228
GB/T 229
金属材料室温拉伸试验方法（GB/T228—2002,eqvISO6892：1998)金腐材料夏比摇链冲击试验方法（GB/T229—2007.ISO148-1:2006，MOD）金属暨液压试验方法
金属管扩口试验方法（GB/T212—2007.ISO8493:1998.IDT)GB/T 242
GB/T 244
GB/T 246
GB/T 699
GB/T 1591
GB/T2102
GB/T 2975
GB/T 4336
GB/T 5777
GB/T 7735
金属管弯曲试验方法（GB/T2442008,ISO8491:1986,IDT）金属臂压扇试验方法(GB/T 246—2007,JSO 8492:1998,IDT)优质碳案结构钢
低合金高强度结构钢
钢管的验收、包装、标志和质量证明书钢及钢产品力学性能试验取样位罩及试样制备（GB/T2975—1998，e9VISO377巅蔡钢和中低合金钢火花源原子发射光谱分析方法（带规法）无缝钢睿超声波探伤检验方法（GB/T5777—2008，ISO9303.1989，MOD）钢涡流探伤抢骑方法（GB/T7735--2004，ISO9304：1939，M0D）钢管磁探伤方法（GB/T12606—1999eqvISO9402：1989、ISO9598：1989）GB/T 12606
GB/T 17395
无缝钢管尺寸、外形、重量及充许偏差（GB/T173952008，ISO1127：1992、ISO 4200:1991,ISO 5252:1991,NEQ)6钢和铁化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：GB/T 20066
1996,IDT)
GB/T 20123
总碳硫含量的测定高频感应炉燃烧后红外吸收法（带规方法）(GB/T20123—2006,ISO15350:2000,1DT)GB/T20124：钢铁氮含量的测定情性气体熔融热导法（常规方法）（GB/T20124—2006，ISO 15351:1999,IDT)
3订货内客
按本标准订购钢管的合同或订单应包括下列内容：a）标雁编号；
b）市
产品名称：
钢的牌号，有质量等级的应注明质量等级；d)
尺寸规格
订购数量总重量或总长度）！
）交货状态：
g）特殊要求。
4尺寸、外形和画量
4.1外径和壁厚
钢管的外径(D)和整厚(S)应符合GB/T17395的规定。根据需方要求，经供双方协商，可供应其他外径和壁厚的管。4.2外径和壁厚的充许偏差
4. 2.1钢管的外径允许偏差应符合表1的规定。2
钢管种类
热轧（挤送、)钢管
玲极（乳）钢管
表 1钢管的外径允许偏差
充许偏差
GB/T 81632008
单位为旁米
±1%口或士0.50.取其中较者
±1%D或±. 30,取其中较大者
4.2.2热氧（挤压、扩）钢管壁厚允许储差应符合表2的规定。 2热轧(挤压、扩)钢管壁厚许偏差铜管种类
热乳（拆压）钢管
热扩铟管
钢管公称外径
充许阅差
单位为意米
士12.5%S或士0.40,取其中较大者0.05
>0. 05~0. 10
4.2.3冷拔（轧)管壁厚允许偏差应符合表3的规定。士15%S或土0.40,联其中较大者
士12.5%S或土0.40,取其中较大者+12.5%s
—10%5
±15%s
3冷拔（轧)钢管壁厚允许偏差
钢晋种类
冷毅(乾）
钢管公称壁厚
单位为毫米
充许偏差
二18%或±0.15，取其中较大者
+12,5%s
4.2.4根据需方要求，经供露双方协商，并在合同中注明，可供应表1、表2、表3规定以外尺寸允许偏差的钢管。
4.3长度
4.3.1通常长度
钢管的通常长度为3000mm~12500mm4.3.2范围长度
根据需方要求，经供需双方协商，并在合同中注明，钢管可按范围长度交货。范画长度应在通常长度范萄内。
4.3.3定尺和倍尺长度
4. 3. 3. 1
根据方要求，经供箭双方协商,并在合同中注明，钢管可按定尺长度或倍尺长度交货。钢管的定尺长度应在通常长度范围内，全长允许偏差应符合以下规定：定尺长度不大于6000mm，
定尺长度大于 6 000 mm，
钢管的倍尺总长度应在通常长度范围内，全长允许偏差为，+2020mm，每个倍尺长度应按下述
4. 3. 3. 3
规定留出切口余量：
a）外径不大于159mm5mm~10mm
b）外径大于159mm,10mm~15mm
4.4鹰曲度
4.4.1钢管的每米弯曲度应符合表4的规定。3
GB/T 8163—2008
钢管公综验厚/mm
>15~30
>30或外径≥351
表 4钢管的弯曲度
4.4.2钢暂的全长弯曲接应不大于钢管总长度的1.5%。4.5不阅度和壁厚不均
每米弯曲度/(mm/m）
根据需方要求，经供需双方协商，并在合同中注明，钢骨的不圆度和贮厚不均应分别不超避外径和壁厚公差的80%。
4.6端头外形
4. 6. 1 外径不大于 60 mm 的钢管,管端切斜应不超过 1. 5 四rm;外径大于 60 mm 的锅管,管端切斜应不超过钢管外径的2.5%，但最大应不超过6mm。钢管的切斜见图1所示。90-
图一切斜
4.6.2钢管的端头切口毛应予消除。4.7直慧
4.7.1钢管按实际重盘交货，亦可按理论重量交货。钢管理论重量的计算按GB/T17395的规定，钢的密度取7.85 g/dm。
4.7.2根据需方要求，经供需双方协，并在合同中注明，交贷钢管的理论重量与实际垂量的偏差应符合如下规定：
单支钢营：土10%：
每批最小为10 t的钢管：土7.5%。5技术要求
5.1钢的牌号和化学成分
5.1、1钢管由10、20.Q295、Q345.Q390、Q420,Q460牌号的钢制造。5.1.2根据据方要求，经供双方协商，可生产GB/T699中其他牌号的钢管，其化学成分（熔炼分析）应符合相应标准的规定
5.1.3牌号为10、20钢的化学成分（熔炼分析)应符合GB/T699的规定。5.1.4牌号为Q295.Q345.Q390,Q120和Q460钢的化学成分（熔炼分析）应符合GB/T1591的规定,其中质量等级为 A、B、C级钢的磷、硫含量均应不大于0,030%。5.1.5当需方要求做成品分折时，应在合问中注明，成品钢實的化学成分允许偏差应符合GB/222的规定。
5. 2闹造方法
5.2.1钢的治炼方法
钢应采用电弧炉加炉外精炼或氧气转炉加炉外精炼方法冶炼。经供需双方协商，也可采用较高要求的其他方法治炼。需方指定某一种冶炼方法时，应在合同中注明。4
5. 2. 2 管坏的制造方法
管坏采用连铸或热轧（锻方法制造、钢锭也可直接用做管坏。5.2.3纲警的制遗方法
GB/T 8163-2008
钢管应采用热轧（挤压、扩）或冷发（轧）无缝方法制造。需方指定某一种方法制造钢管时，应在合同中注明
5.3交货状态
5.3.1热轧（势压、扩)钢普应以热轧状态或热处理状态交货。要求热处理状态交货时，在合同中柱明。5.3.2冷拨(轧)钢管应以热处理状态交货。报据能方要求，经供帮双方协商,并在合中注明,也可以冷拨(轧)状态交货。
5. 4力学性能
5.4.1拉体性能
交货状态下钢管的纵向拉伸性能应符合表5的规定。双5钢臂的力学性能
粒种性能
抗拉强度
质盘等级
335475
410-530
390570
470--530
490~650
520680
550~-720
下愿服强臣Ra/MPa
整厚/mm
>16~30
不小于
断后伸长率
拉伸试验时，娜不能定屈最强度，可翘定规定非比例延伸强度Rp.t代替R冲
击试验
温度/
吸收能盘
不小于
GB/T 8163—2008
5.4.2冲击试验
5.4.2.1牌号为Q295、Q345、Q390、Q420、Q460.质量等级为B、C、D、E的钢管，当外径不小于70mm,且壁厚不小于6. 5mm时，应进行冲击试验,其夏比V型缺口冲击试验的冲击吸收能量和试验温度应符合表 5的规定。冲击吸收能量按一组 3个试样的算术平均值计算，允许其中---个试样的单个傷低于规定值,但应不低于规定值的70%。5.4.2.2表5中的冲击吸收能量为标难尺寸试样度比V型缺口冲击吸收能量要求值。当不能制备标准尺寸试样时，可制备小尺寸试样。当采用小尺寸冲击试样时，其最小夏比V型缺口冲击暇收能最要求值应为标准尺寸试样冲击吸收能量要求值乘以表6中的递减系数。冲击试样尺寸应优先选择尽可能的较大尺寸。
表 6小尺寸试样冲击吸收能量递减系数试祥规格
标准试样
小试样
试样尺寸（高度×宽度)/(mm×mm)10×10
理战系数
5.4.2.3根据需方要求，经供篇双方协商,并在合同中注明，其他牌号、质量等级也可进行夏比V型缺口冲击试验，其试验温度、试样尺寸、冲击吸收能量由供诺双方协离确定。5. 5工艺试验
5.5.1压扁试验
对于外径大于22mm~400mm，并且壁厚与外径比值不大于10%的10,20.Q295和Q345牌号的钢管应进行压扁试验。压扁试验平板间距(H)按式(1)计算：(+)s
α+S/D
式中：
H-—-平板间距，单位为毫米（rom）S——钢管公称壁厚,单位为毫米(mm);D-—钢管公称外径，单位为毫米(mrn)；一单位长度变形系数.10钢取0.09,20钢取0.07;Q295.Q345取0.06。压扇试验后，试样不允许出现裂缝或裂口。5.5.2扩口试验
根据带方要求，经供帮双方协商，并在合同中注明，对于壁厚不大子8mm的10、20、Q295和Q345牌号的钢管，可做扩口试验。扩口试验项心链度为30°，45°60中的一种。扩口后试样的外径扩口率应符合表7的规定，扩口后试样不允许出现裂或裂口。表7钢管外径扩口率
钢餐外径扩口率/%
10、20
Q295、Q345
5.5.3曲试验
内径/外径
>0. 6~0. 8
根据需方要求，经供筛双方协商，并在合同中注明，外径不大于22mm的钢管可做弯曲试验，弯曲角度为90\,弯芯半径为管外径的6倍，弯曲后弯曲处不允许出现裂缝或口。6
5.5.4液压试验
GB/T8163—2008
钢管应逐根进行液压试验，试验压力按式(2)计算，量大试验压力不超过19. 0MPa。在试验压力下，稳压时间应不少于53,钢普不允许出现漏现象。P = 2SR/D
式中：
试验压力，单位为兆帕(MP)
S一钢管的公称壁厚,单位为毫米(mm)：D—钢管的公称外径，单位为毫米(mm)；R——允许应力，取规定下届服强度的60%,单位为兆帕(MPa)。--(2)
供方可用涡疏探伤，漏磁操伤或超声波探伤代替游压试验。用满流探伤时，应采用GB/T7735中的验收等级A，用漫磁探伤时，应来用GB/T12606中的验收等级L4：用超声波探伤时，人工缺陷尺寸应采用GR/T 5777中L4(C12)。
5. 6 表面质盘
钢管的内外表面不允许有目规可见的裂纹、折叠、结疤、轧折和离层。这些缺陷应完全消除，清除深度应不超过公称壁厚的负筛差，清理处的实际壁厚应不小于壁厚偏差所允许的最小值，不超过壁厚负偏差的基他局部获久允许存在，试验方法
6.1钢曾的尺寸和外形应采用符合精度要求的蛋具进行测盘。6.2钢管的内外表面应在充分照明条件下进行目视检查。6.3
钢管其他检验项日的取样方法和试验方法应符合表8的规定。表 8钢暂的检验项目、取样数盘、取样方法、试验方法序号
检验项目
化学成分
拉仲试验
萨击试验
压意试验
扩口试验
弯曲试验
液压试验
超声波探伤检验
损流探伤检验
漏磁探伤检验
检验规则
检查和验收
职样数母
每炉取1个试样
每批在两根钢管上各取1个试样
每批在两根解营上咨取一组3个试样每批在两根钙管上各取 1 个试样切批在两报钢管上各取 1个试样每批在两根误管上各取 1 个试样逐根
钢管的检查和验收由供方质垒技术监督部门进行。取样方法
CB/T20066
GB/T2975
GB/T 2975
GB/T 246
CB/T242
GB/T 244
试验方法
GB/T223
GE/T 4336
GB/T 20123
GB/T20124
GB/T 228
GB/T229
G8/T 248
GB/T 242
GB/T 244
GB/T 241
GB/T 5777
CB/T7735
GB/T 12606
GB/T 8163—2008
7.2组批规则
7.2.1钢管按批进行检查和验收。7. 2. 2若钢管在切成单根后不再进行热处理，则从一根管坏轧制的钢管载取的所有管段都应视为一粮。
7.2.3每批应由同一牌号、同一炉号、同一规格和同一热处理制度（炉次）的钢管组成。每批钢管的数量应不超过如下规定：
a）外径不大于76mm，并且壁厚不大于3mm：400根：b）外径大于351mm：50根；
c）其他尺寸,200根。
7.2.4需方如无特殊要求时，10、20钢可以不同炉号的同一牌号、同一规格的钢管组成--批。7.2.5剩余钢管的根数，如不少于上述规定的50%时则单独列为一批，少于上逆规定的50%时可并人同一牌号，同一炉号和间一规格的相邻一批中，7.3取样数量
每批钢各项检验的取样数量应符合表8的规定。7.4复验与判定规则
钢管的复验与判定规则应符合GB/T2102的规定。8包装、标志和质量证明书
8，1钢管的包装，标志和质量证明书应符合GB/T2102的规定。8.2根据髂方要求，经供器双方协商，并在合同中注明，锅督的内外表面可涂保护层。版权专有慢权必究
书号155066：1-34592
GB/T 8163-2008
定价：
中华人民共
国家标准
输送疏体用无缩钢管
GB/T 8163—2008
中国标出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc.net.cn
电话：68523946
58517549
中国标作出版社希皇岛印刷厂印刷各地新华书店经销
开本 880×12301/16
2008年11月第一版
印张 0.75
字数17千字免费标准下载网bzxz
200日 年 11 月第一次印刷
书号：155066-1-34692
短价14.00元
如有印装差钳
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
