- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 14796-1993 天然生胶 颜色指数测定法

【国家标准(GB)】 天然生胶 颜色指数测定法
本网站 发布时间:
2024-08-09 06:32:13
- GB/T14796-1993
- 已作废
标准号:
GB/T 14796-1993
标准名称:
天然生胶 颜色指数测定法
标准类别:
国家标准(GB)
英文名称:
Determination of color index of natural rubber标准状态:
已作废-
发布日期:
1993-01-02 -
实施日期:
1994-08-01 -
作废日期:
2008-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
100.49 KB
替代情况:
被GB/T 14796-2008代替采标情况:
ISO 4660-1991,EQV

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了按照标准色标测定天然生胶颜色的方法。本标准适用于天然生胶颜色的测定。 GB/T 14796-1993 天然生胶 颜色指数测定法 GB/T14796-1993

部分标准内容:

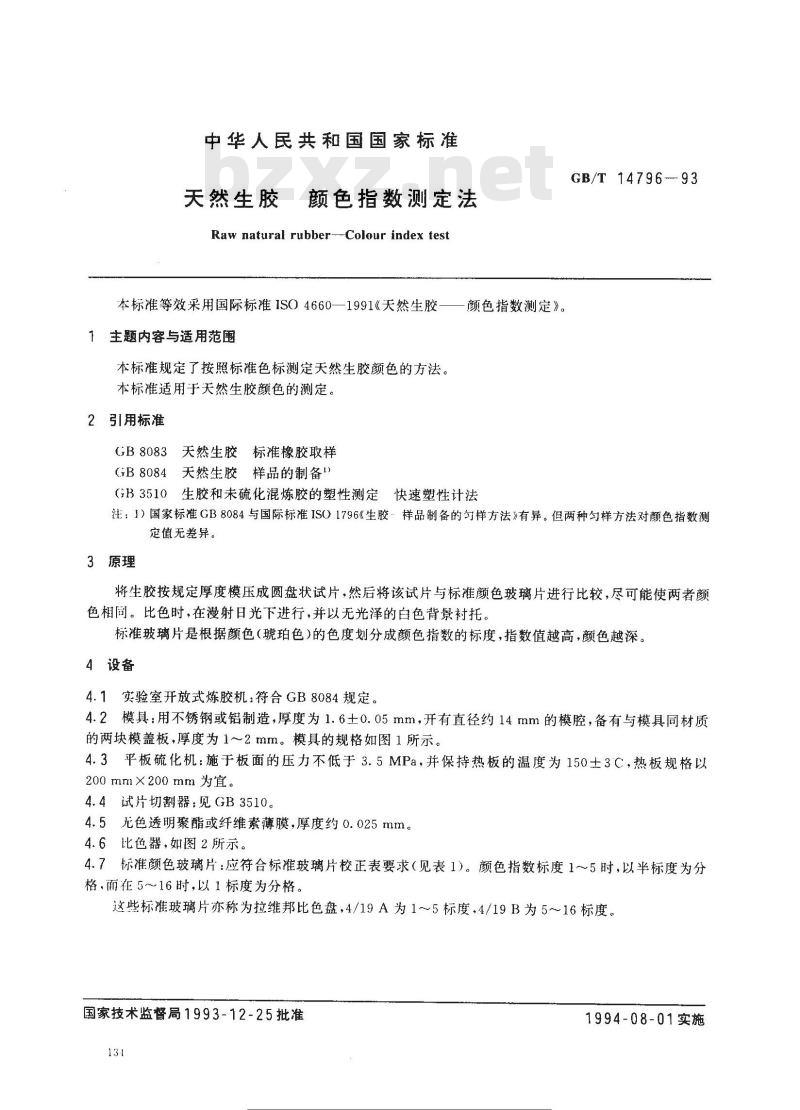

中华人民共和国国家标准
天然生胶
颜色指数测定法
Raw natural rubber--Colour index test本标准等效采用国际标准ISO4660—1991《天然生胶1主题内容与适用范围
本标准规定了按照标准色标测定天然生胶颜色的方法。本标准适用于天然生胶颜色的测定。2引用标准
GB8083天然生胶标准橡胶取样
GB8084天然生胶样品的制备)
颜色指数测定》。
(GB3510生胶和未硫化混炼胶的塑性测定快速塑性计法GB/T 14796---93
注:1)国家标准GB8084与国际标准ISO1796《生胶:样品制备的匀样方法》有异。但两种匀样方法对颜色指数测定值无差异。
3原理
将生胶按规定厚度模压成圆盘状试片,然后将该试片与标准颜色玻璃片进行比较,尽可能使两者颜色相。比色时,在漫射日光下进行,并以无光泽的白色背景衬托。标准玻璃片是根据颜色(琥珀色)的色度划分成颜色指数的标度,指数值越高,颜色越深。4设备
4.1实验室开放式炼胶机:符合GB8084规定。4.2模具:用不锈钢或铝制造,厚度为1.6土0.05mm,开有直径约14mm的模腔,备有与模具同材质的两块模盖板,厚度为1~2mm。模具的规格如图1所示。4.3平板硫化机:施于板面的压力不低于3.5MPa,并保持热板的温度为150士3C,热板规格以200 mm×200 mm 为宜。
4.4试片切割器:见GB3510。
4.5无色透明聚酯或纤维素薄膜,厚度约0.025mm。4.6比色器,如图2所示。
4.7标准颜色玻璃片:应符合标准玻璃片校正表要求(见表1)。颜色指数标度1~5时,以半标度为分格,而在5~16时,以1标度为分格。这些标准玻璃片亦称为拉维邦比色盘,4/19A为1~~5标度.4/19B为5~16标度。国家技术监督局1993-12-25批准131
下减造罗
1994-08-01实施

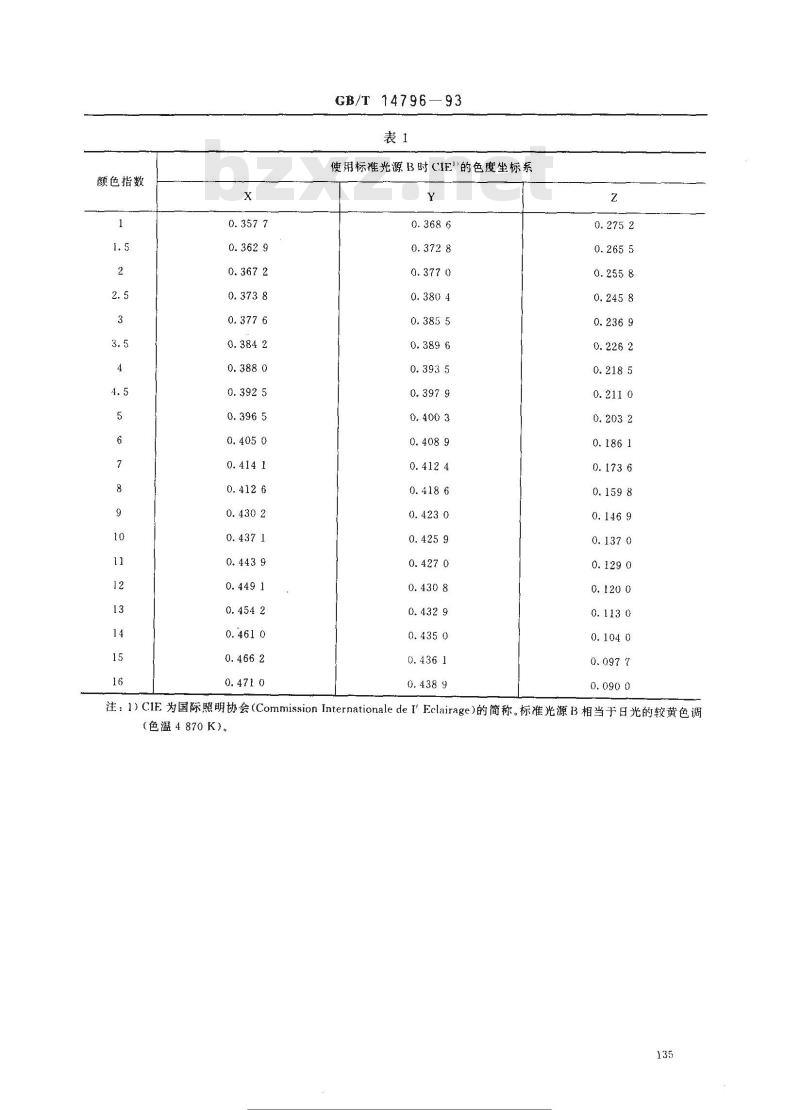

颜色指数
GB/T 14796—93bZxz.net
使用标准光源B时(IE\的色度坐标系Y
注:1)CIE为国际照明协会(Commission InternationaledeI'Eclairage)的简称。标准光源B相当于日光的较黄色调(色温4870K))
标准搜零网
各义标准行业资科免费下光

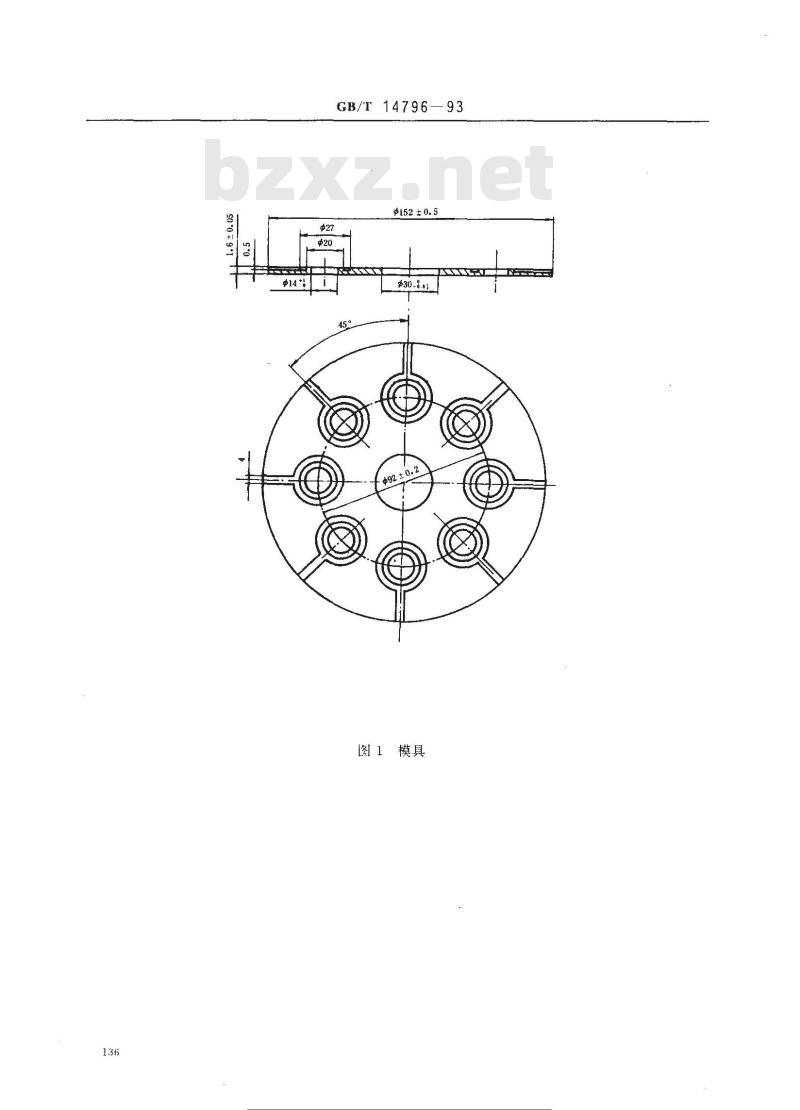

GB/T 14796—93
Φ152±0.5
图1模具
5操作步骤
5.1样品制备

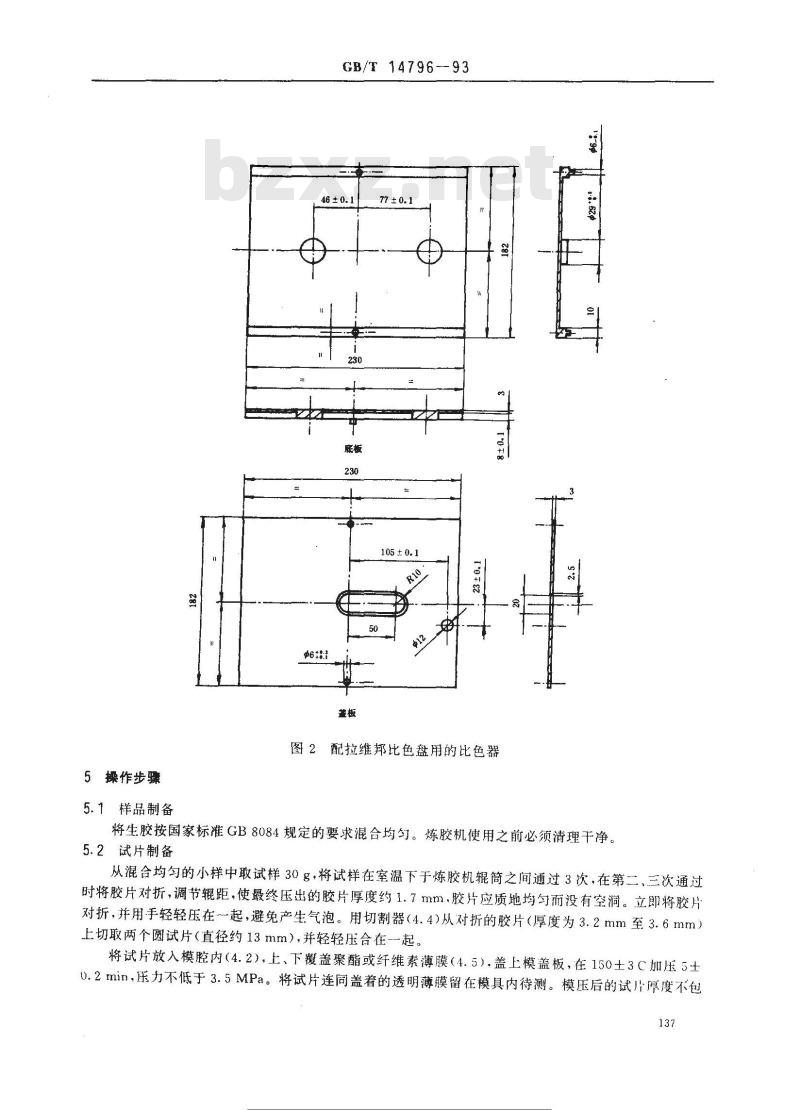

GB/T14796-93
105 ± 0.
T-0±8
图2配拉维邦比色盘用的比色器
将生胶按国家标准GB8084规定的要求混合均匀。炼胶机使用之前必须清理干净。5.2试片制备
从混合均匀的小样中取试样30名,将试样在室温下于炼胶机辊简之间通过3次,在第二,三次通过时将胶片对折,调节辊距,使最终压出的胶片厚度约1.7mm,胶片应质地均匀而没有空洞。立即将胶片对折,并用手轻轻压在一一起,避免产生气泡。用切割器(4.4)从对折的胶片(厚度为3.2mm至3.6mm)上切取两个圆试片(直径约13mm),并轻轻压合在一起。将试片放入模腔内(4.2),上、下盖聚酯或纤维素薄膜(4.5),盖上模盖板,在150土3C加压5士U.2min,压力不低于3.5MPa。将试片连同盖着的透明薄膜留在模具内待测。模压后的试片厚度不包137

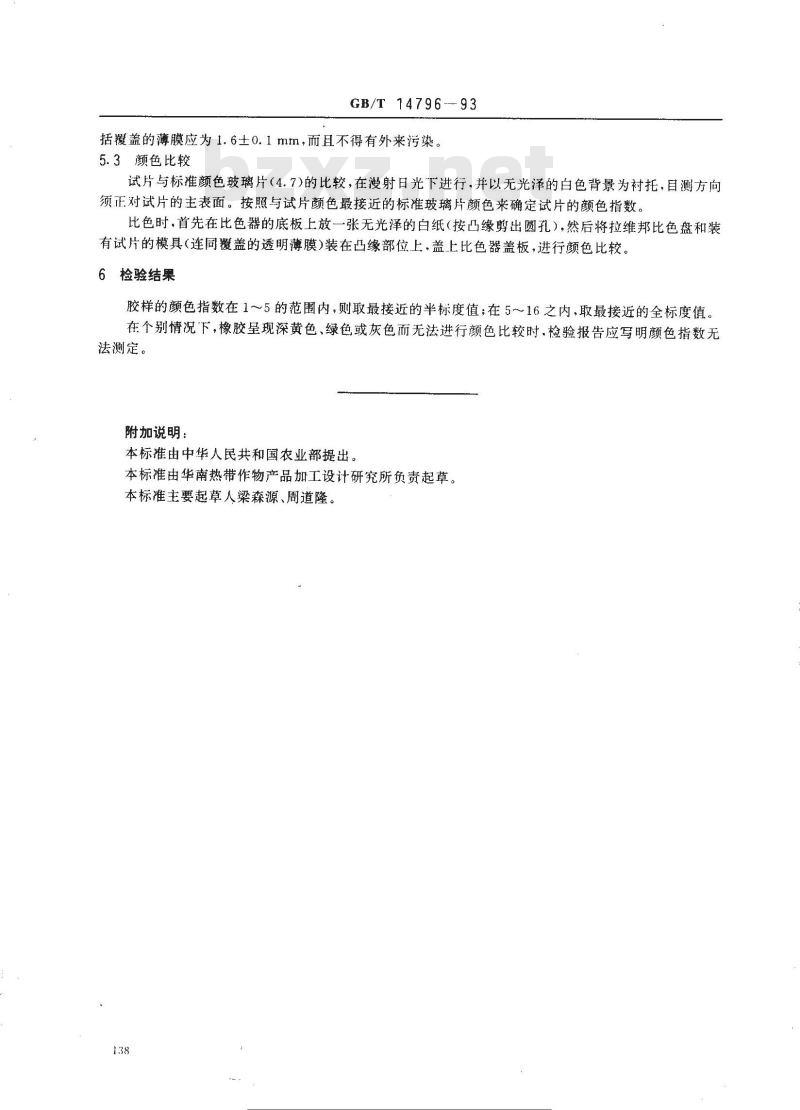

GB/T14796---93
括盖的薄膜应为1.6士0.1mm,而且不得有外来污染。5.3颜色比较
试片与标准颜色玻璃片(4.7)的比较,在漫射日光下进行,并以无光泽的白色背景为衬托,目测方向须正对试片的主表面。按照与试片颜色最接近的标准玻璃片颜色来确定试片的颜色指数。比色时,首先在比色器的底板上放一张无光泽的白纸(按凸缘剪出圆孔),然后将拉维邦比色盘和装有试片的模具(连同覆盖的透明薄膜)装在凸缘部位上,盖上比色器盖板,进行颜色比较。6检验结果
胶样的颜色指数在1~5的范围内,则取最接近的半标度值;在5~16之内,取最接近的全标度值。在个别情况下,橡胶呈现深黄色、绿色或灰色而无法进行颜色比较时,检验报告应写明颜色指数无法测定。
附加说明:
本标推由中华人民共和国农业部提出。本标准由华南热带作物产品加工设计研究所负责起草。本标准主要起草人梁森源、周道隆。138
下润造罗区
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
天然生胶
颜色指数测定法
Raw natural rubber--Colour index test本标准等效采用国际标准ISO4660—1991《天然生胶1主题内容与适用范围
本标准规定了按照标准色标测定天然生胶颜色的方法。本标准适用于天然生胶颜色的测定。2引用标准
GB8083天然生胶标准橡胶取样
GB8084天然生胶样品的制备)
颜色指数测定》。
(GB3510生胶和未硫化混炼胶的塑性测定快速塑性计法GB/T 14796---93
注:1)国家标准GB8084与国际标准ISO1796《生胶:样品制备的匀样方法》有异。但两种匀样方法对颜色指数测定值无差异。
3原理
将生胶按规定厚度模压成圆盘状试片,然后将该试片与标准颜色玻璃片进行比较,尽可能使两者颜色相。比色时,在漫射日光下进行,并以无光泽的白色背景衬托。标准玻璃片是根据颜色(琥珀色)的色度划分成颜色指数的标度,指数值越高,颜色越深。4设备
4.1实验室开放式炼胶机:符合GB8084规定。4.2模具:用不锈钢或铝制造,厚度为1.6土0.05mm,开有直径约14mm的模腔,备有与模具同材质的两块模盖板,厚度为1~2mm。模具的规格如图1所示。4.3平板硫化机:施于板面的压力不低于3.5MPa,并保持热板的温度为150士3C,热板规格以200 mm×200 mm 为宜。
4.4试片切割器:见GB3510。
4.5无色透明聚酯或纤维素薄膜,厚度约0.025mm。4.6比色器,如图2所示。
4.7标准颜色玻璃片:应符合标准玻璃片校正表要求(见表1)。颜色指数标度1~5时,以半标度为分格,而在5~16时,以1标度为分格。这些标准玻璃片亦称为拉维邦比色盘,4/19A为1~~5标度.4/19B为5~16标度。国家技术监督局1993-12-25批准131
下减造罗
1994-08-01实施
颜色指数
GB/T 14796—93bZxz.net
使用标准光源B时(IE\的色度坐标系Y
注:1)CIE为国际照明协会(Commission InternationaledeI'Eclairage)的简称。标准光源B相当于日光的较黄色调(色温4870K))
标准搜零网
各义标准行业资科免费下光
GB/T 14796—93
Φ152±0.5
图1模具
5操作步骤
5.1样品制备
GB/T14796-93
105 ± 0.
T-0±8
图2配拉维邦比色盘用的比色器
将生胶按国家标准GB8084规定的要求混合均匀。炼胶机使用之前必须清理干净。5.2试片制备
从混合均匀的小样中取试样30名,将试样在室温下于炼胶机辊简之间通过3次,在第二,三次通过时将胶片对折,调节辊距,使最终压出的胶片厚度约1.7mm,胶片应质地均匀而没有空洞。立即将胶片对折,并用手轻轻压在一一起,避免产生气泡。用切割器(4.4)从对折的胶片(厚度为3.2mm至3.6mm)上切取两个圆试片(直径约13mm),并轻轻压合在一起。将试片放入模腔内(4.2),上、下盖聚酯或纤维素薄膜(4.5),盖上模盖板,在150土3C加压5士U.2min,压力不低于3.5MPa。将试片连同盖着的透明薄膜留在模具内待测。模压后的试片厚度不包137
GB/T14796---93
括盖的薄膜应为1.6士0.1mm,而且不得有外来污染。5.3颜色比较
试片与标准颜色玻璃片(4.7)的比较,在漫射日光下进行,并以无光泽的白色背景为衬托,目测方向须正对试片的主表面。按照与试片颜色最接近的标准玻璃片颜色来确定试片的颜色指数。比色时,首先在比色器的底板上放一张无光泽的白纸(按凸缘剪出圆孔),然后将拉维邦比色盘和装有试片的模具(连同覆盖的透明薄膜)装在凸缘部位上,盖上比色器盖板,进行颜色比较。6检验结果
胶样的颜色指数在1~5的范围内,则取最接近的半标度值;在5~16之内,取最接近的全标度值。在个别情况下,橡胶呈现深黄色、绿色或灰色而无法进行颜色比较时,检验报告应写明颜色指数无法测定。
附加说明:
本标推由中华人民共和国农业部提出。本标准由华南热带作物产品加工设计研究所负责起草。本标准主要起草人梁森源、周道隆。138
下润造罗区
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 国家标准(GB)
- GB50067-2014 汽车库 、修车库 、停车场设计防火规范
- GB50432-2007 炼焦工艺设计规范(附条文说明)
- GB/T13035-2008 带电作业用绝缘绳索
- GB13851-2022 内河交通安全标志
- GB/T608-1988 化学试剂 氮测定通用方法
- GB/T14643.5-1993 工业循环冷却水中硫酸盐还原菌的测定 MPN法
- GB/T14702-2002 饲料中维生素B6的测定 高效液相色谱法
- GBJ9-1987 建筑结构荷载规范GBJ9-87
- GB16327-1996 肉干、肉脯卫生标准
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- GB/T38130-2019 铂合金首饰铂含量的测定钇内标ICP光谱法
- GB/T14719-1993 信息交换用汉字256×256点阵宋体字模集及数据集
- FZ/T01057.9-2012 纺织纤维鉴别试验方法 第9部分:双折射率法
- GB/Z27735-2022 野营帐篷
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- 行业新闻
- 如何参与 3DOS 空投?详细教程+每日撸币攻略
- XRP Ledger通过与Mercado Bitcoin达成2亿美元协议在拉丁美洲站稳脚跟
- 比特币巨鲸一年内减持50万枚BTC,机构投资者入场:彭博社
- AYNI币技术架构剖析:链上安全与合约审计
- LetsBONK超越Pump.fun成为Solana链上顶级模因币发射平台
- SYRUP突破25.8亿美元总锁仓量里程碑——但这一因素正在阻碍上涨势头
- 黑客攻击、政府交易还是升级?86亿美元比特币转账引发猜测
- 标普500指数上涨使其更接近卖出信号:美国银行
- 比特币的机构采用:金融新前沿
- 3DOS 社区热议:空投互动、徽章领取与邀请机制揭秘
- 以太坊日线图显示强势,多头重获动能
- Grass Points 如何获取?带宽贡献与推荐奖励机制详解
- Bonk 社交媒体热议:从过滤 USLESS 币到社区狂欢
- 这些山寨币表现不一:在波动行情中,涨幅最高达8%,跌幅最大至7%
- 波卡还是Ozak AI?2025年哪个代币具有200倍潜力?
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
